Le Montage

Sommaire

numéro 1, numéro 2, numéro 3, numéro 4, numéro 5, numéro 6, numéros 7 et 8, numéro 9, numéro 10, numéro 11, numéro 12, numéro 13, numéros 14 et 15, numéro 18, numéros 22 et 23, numéro 24, numéros 25, 26, 27, 28, numéro 29, numéro 30, numéro 31, numéro 32, numéro 33, numéro 34, numéro 35, numéro 36, numéro 37, numéro 38, numéro 39, numéro 40, numéro 41, numéro 42, numéro 43, numéro 44, numéro 45, numéro 46, numéro 47, numéro 48, numéro 49, numéro 50, numéro 51, numéro 52, numéro 53, numéro 54, numéro 55, numéro 56, numéro 57, numéro 58, numéro 59, numéro 60, numéro 61, numéro 62, numéro 63, numéro 64, numéro 65, numéro 66, numéro 67, numéro 68, numéro 69, numéro 70, numéro 71, numéro 72, numéro 73, numéro 74, numéro 75, numéro 76, numéro 77, numéro 78, numéro 79, numéro 80, numéro 81, numéro 82, numéro 83, numéro 84, numéro 85, numéro 86, numéro 87, numéro 88

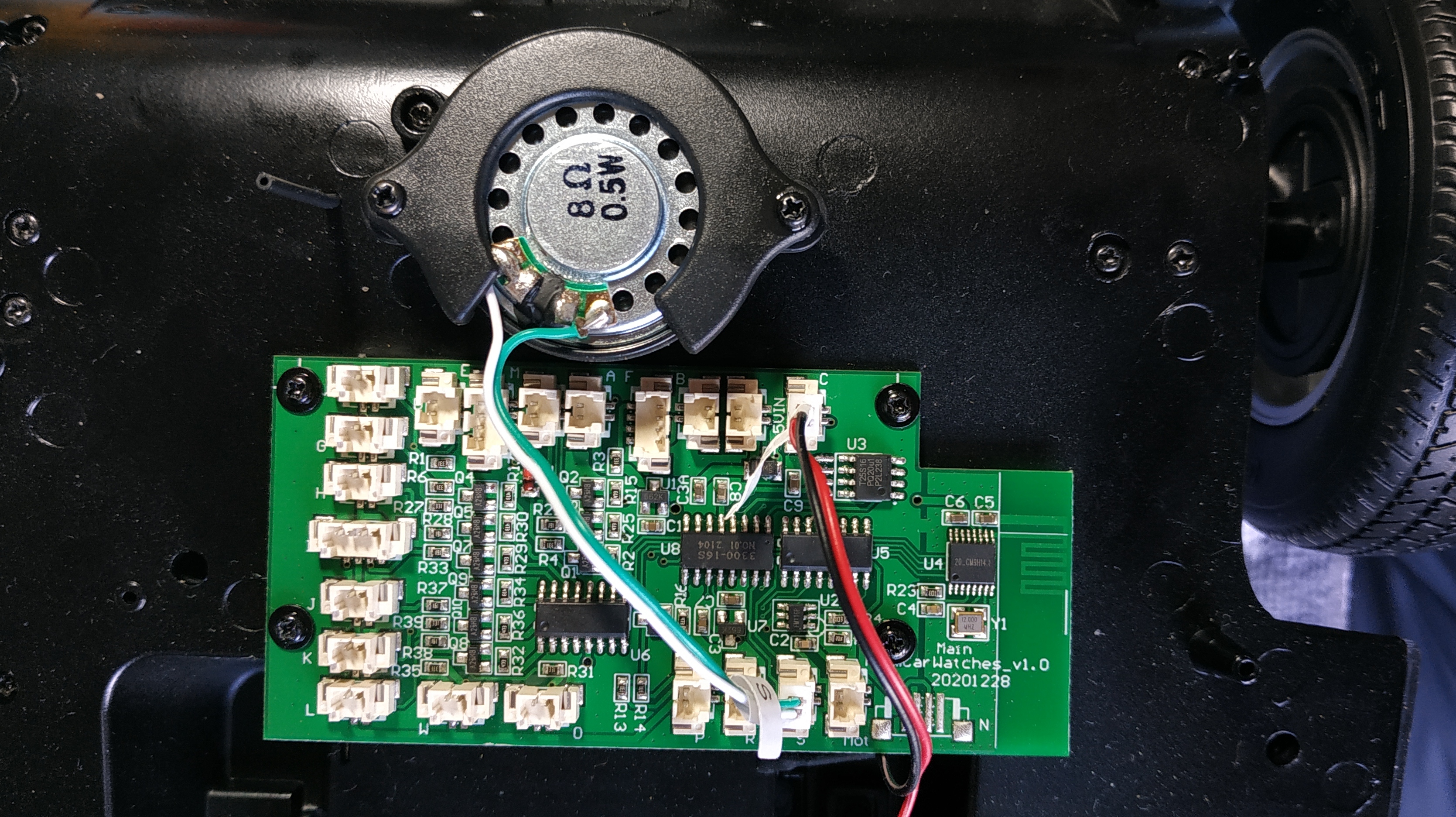

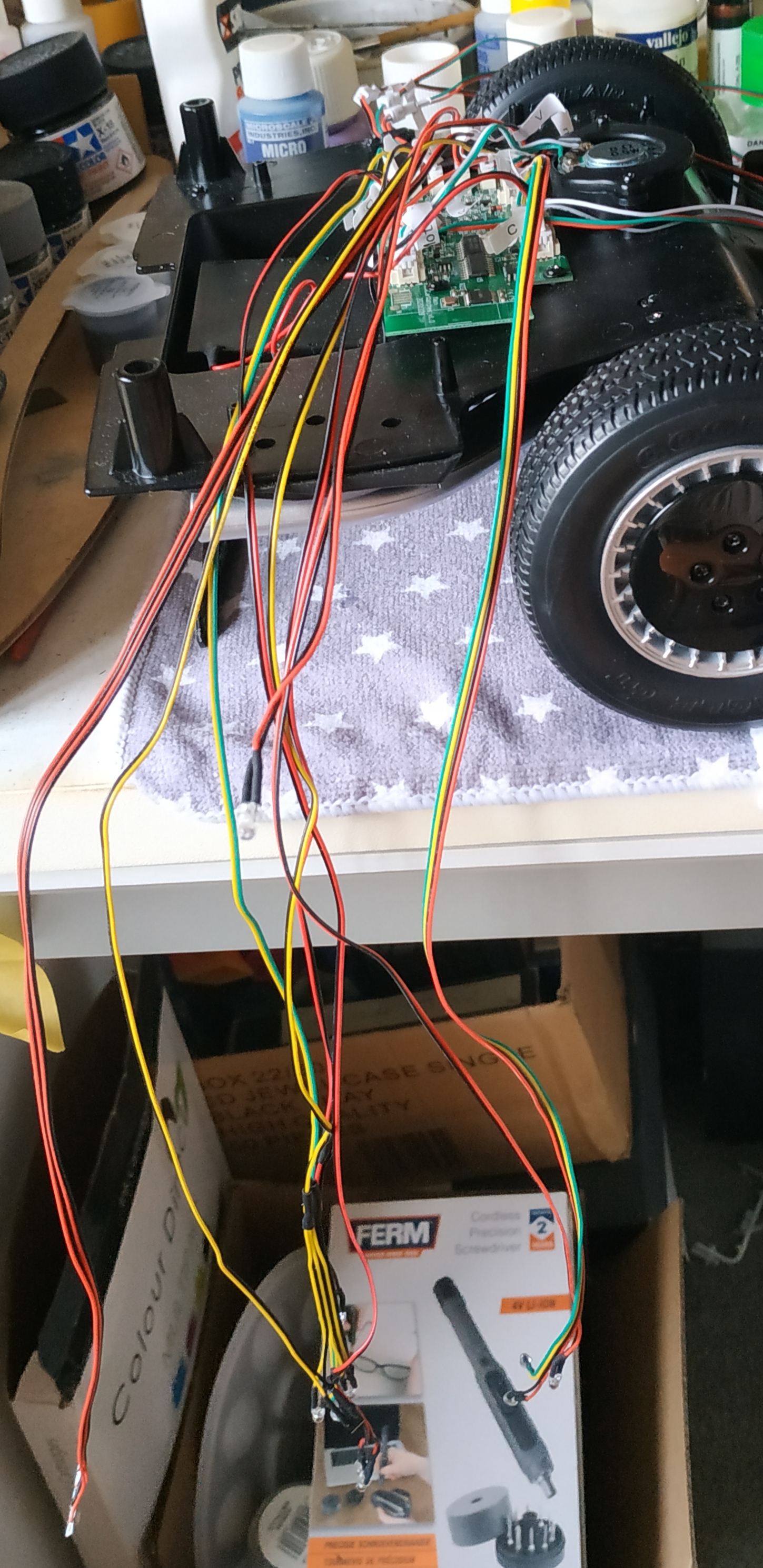

Le numéro 42 inclue les éléments pour le montage des câbles de haut-parleur, de portière et de feux : câble du scanner lumineux avant, carte électronique, câble de commutateur d'éclairage (portières), câble de commutateur d'éclairage (portière gauche), câble de commutateur d'éclairage (portière droite), haut-parleur avec câble, câble de feu avant 1 et 2, couvercle du haut-parleur.

Dans ce numéro, vous commencerez à installer le câblage des feux, des commutateurs d'éclairage de portières etu du haut-parleur.

Résultat :

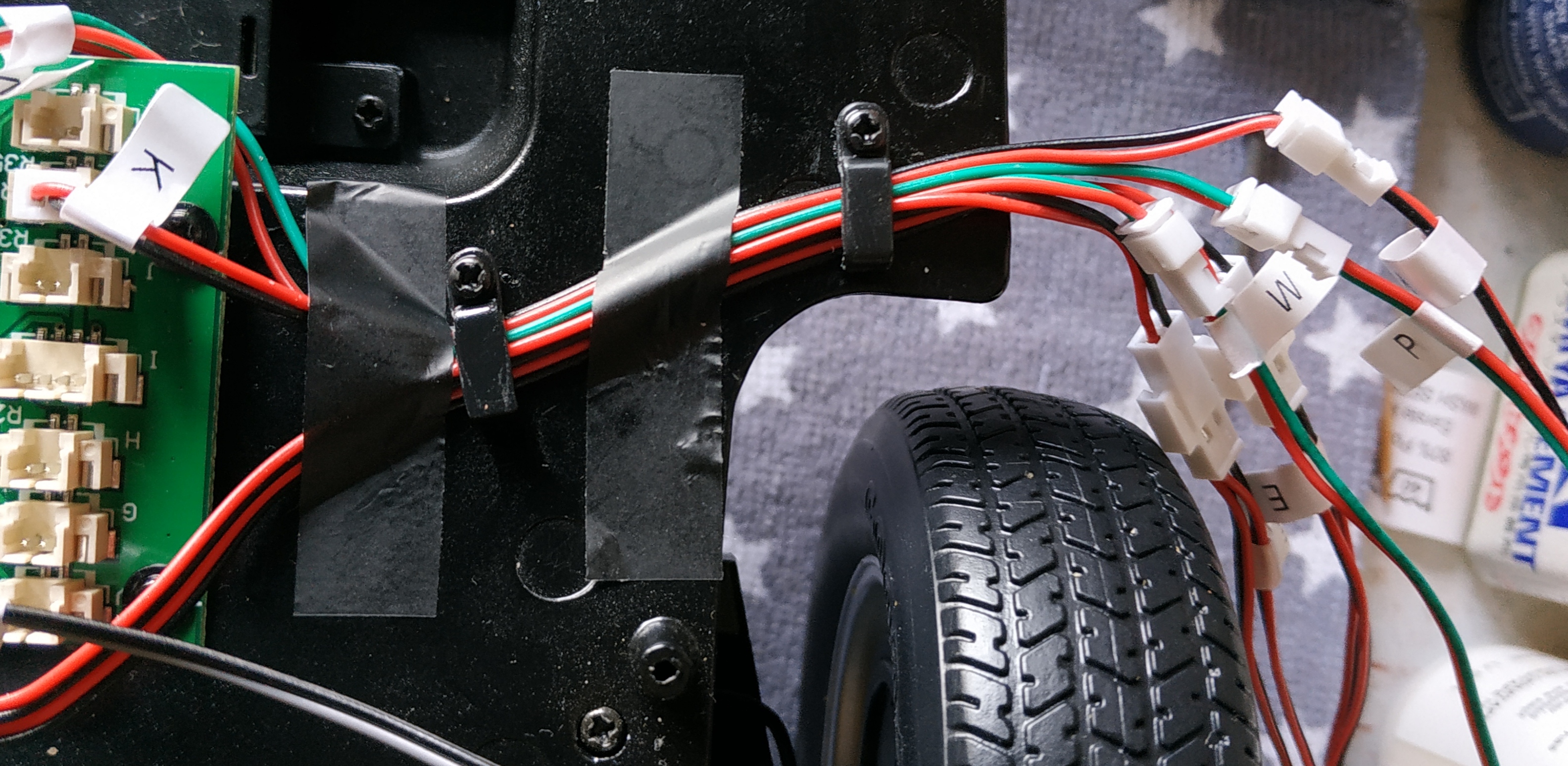

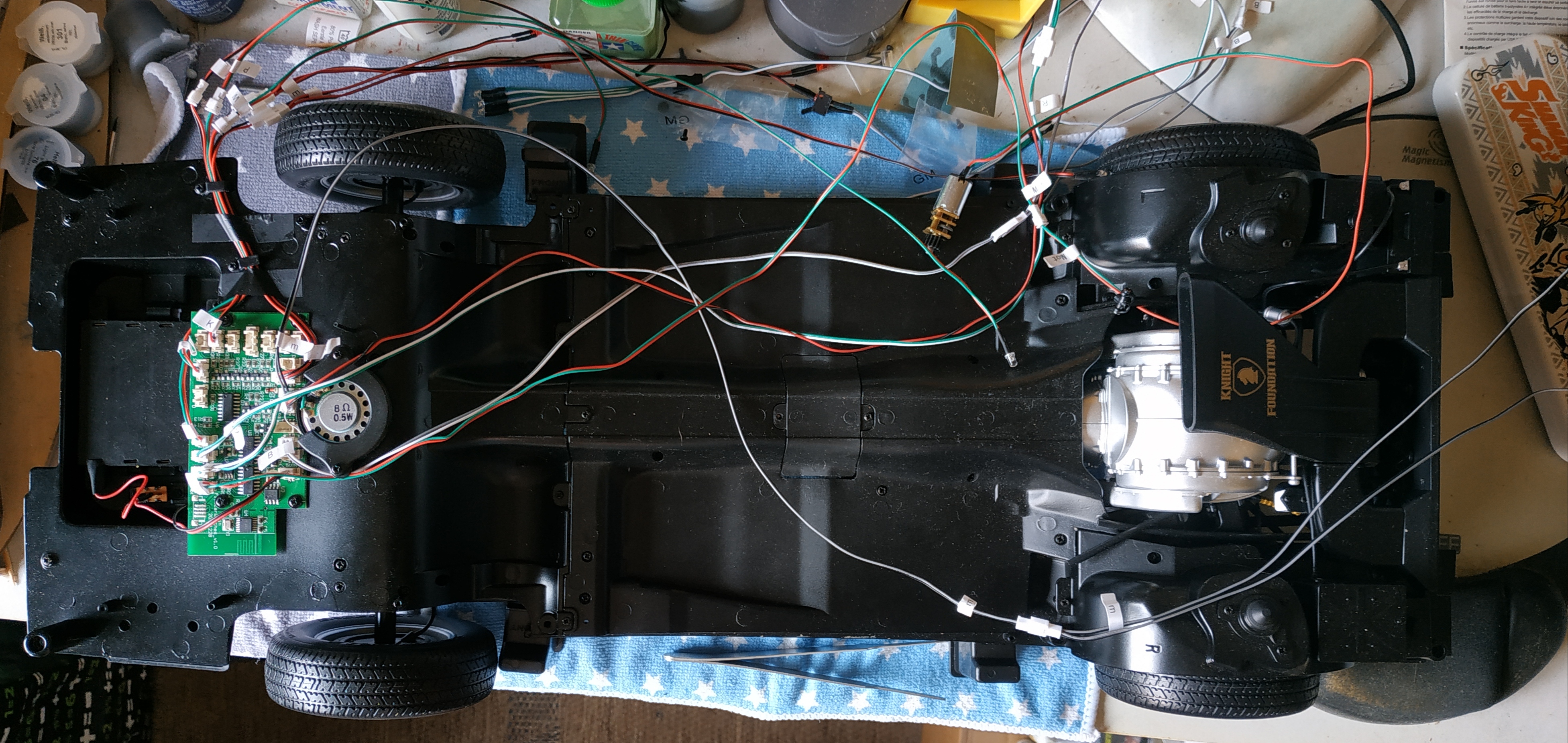

Le numéro 43 inclue les éléments pour le montage des câbles des lumières extérieures et intérieures : câble avec feux avant supérieurs, moteur électrique avec câble, câble de moteur électrique, câble avec lampe du plafonnier lumineux (avant), câble du plafonnier avant, câble avec lampe du plafonnier lumineux (milieu), câble du plafonnier du milieu, câble avec feux arrière, câble des feux arrière, câble avec feu de plaque d'immatriculation arrière, câble d'éclairage de plaque d'immatriculation arrière, attaches de câbles, bandes adhésives de fixation des câbles.

Dans ce numéro, vous poursuivrez le montage des câbles qui font fonctionner les lumières et autres systèmes de votre Pontiac.

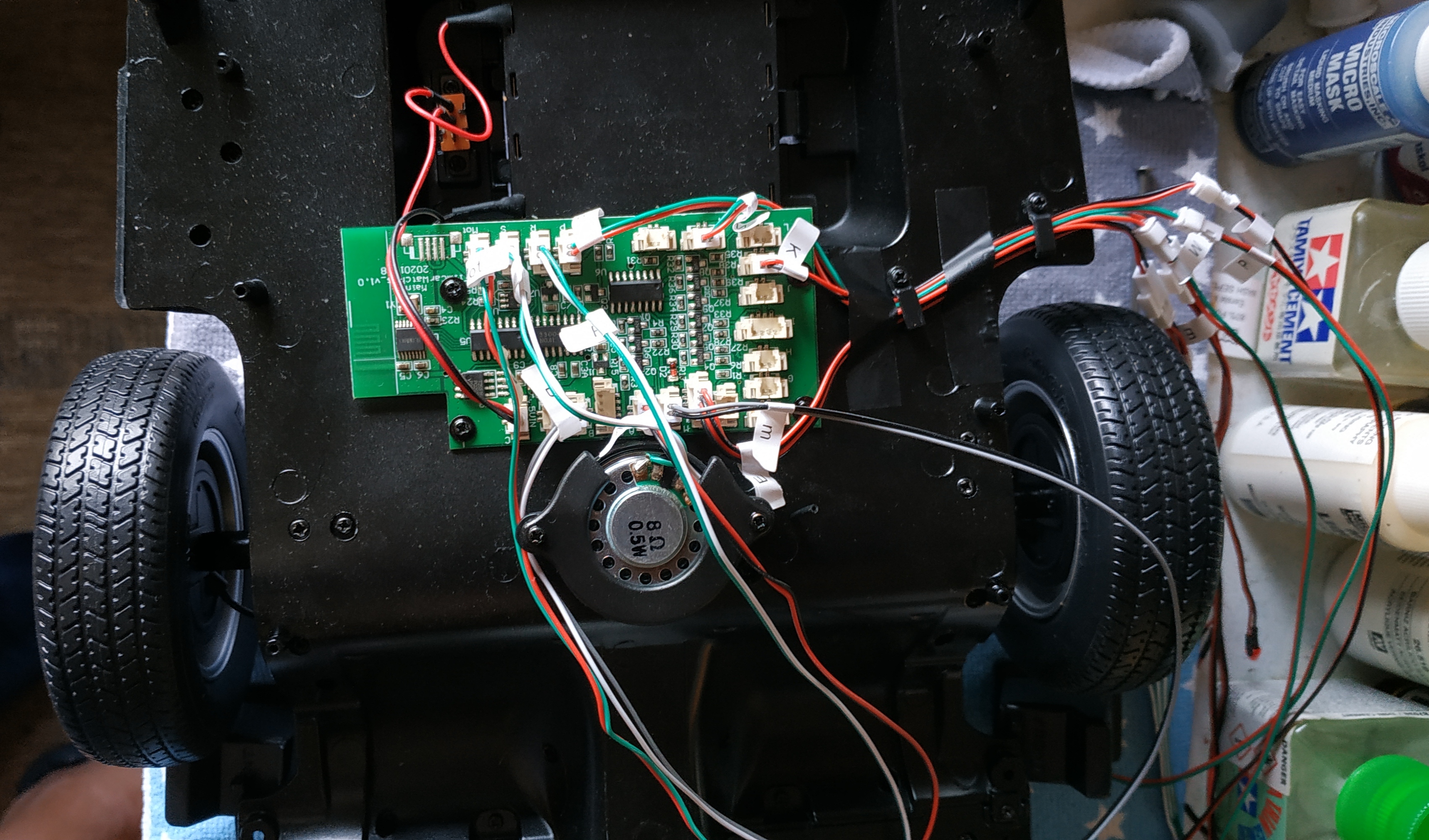

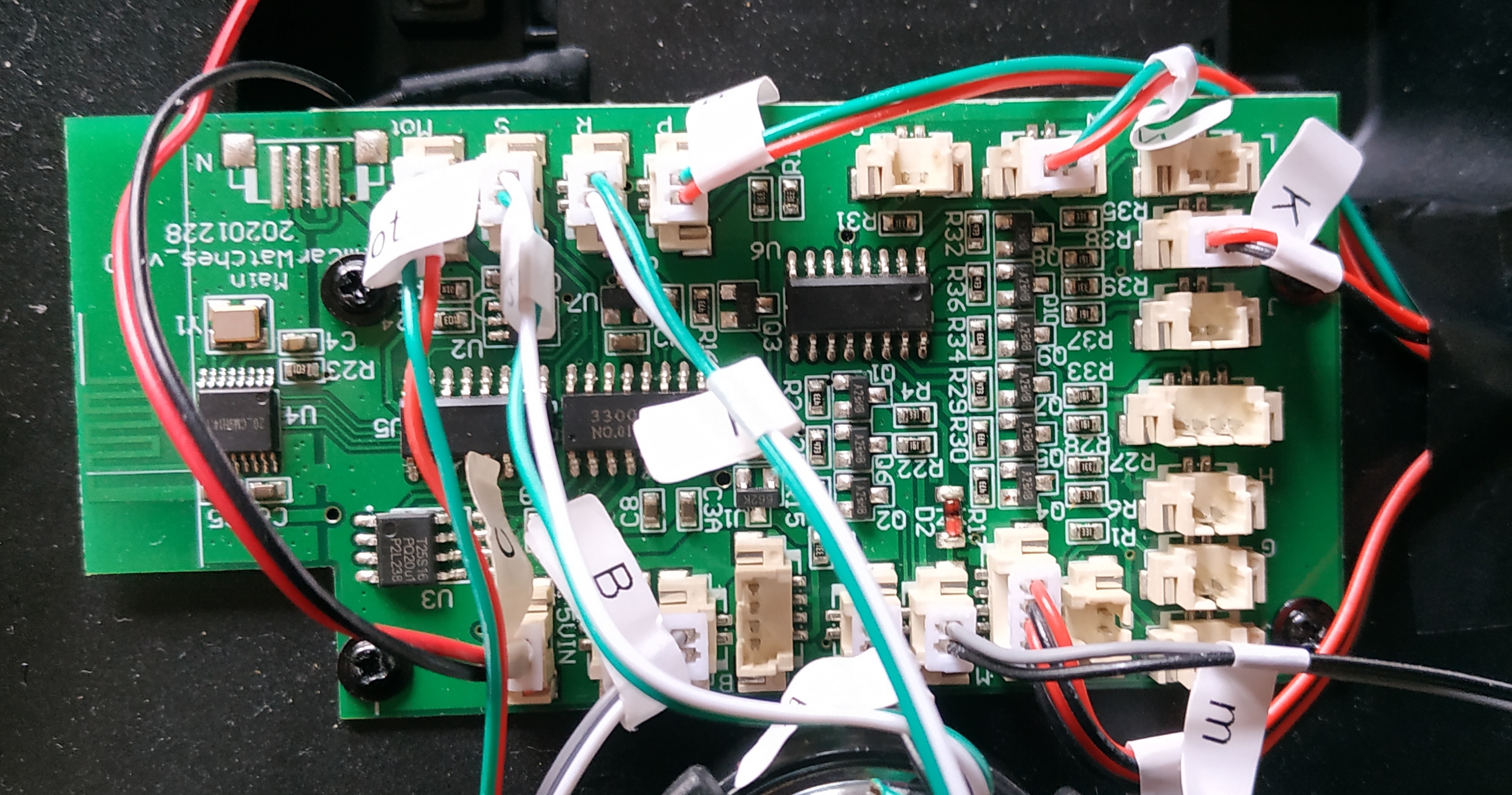

Résultat :

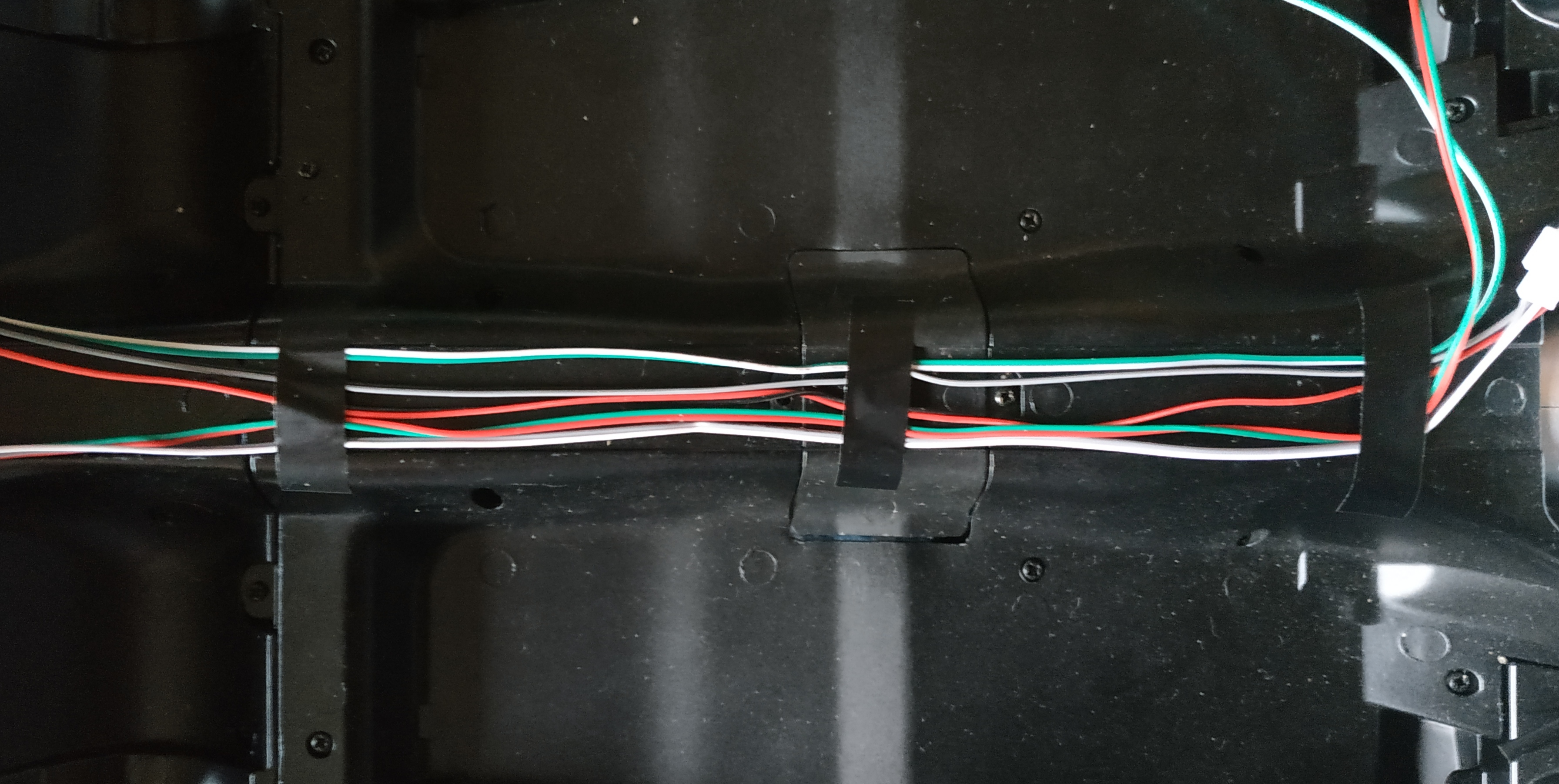

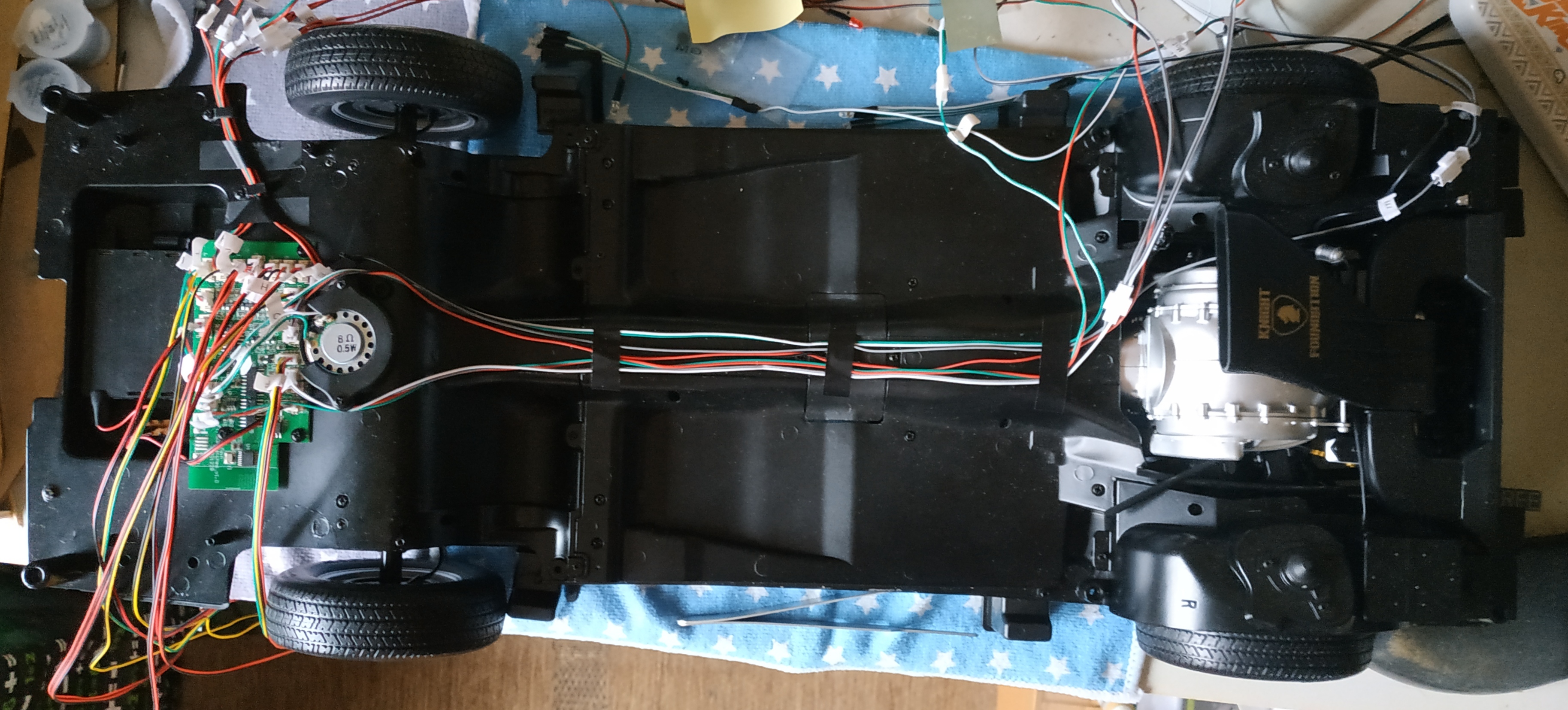

Le numéro 44 inclue les éléments pour le montage des câbles du tableau de bord : câble et éclairages de plancher, câble et éclairages du pavé de boutons, câble et lumières des écrans du tableau de bord, câble et lumière du tableau avant (fonctions vocales), câbles et lumières du tableau de bord, câble et interrupteur de la pédale de frein, câble des interrupteurs de la colonne de direction, câble et éclairage de la console centrale (partie basse), bandes adhésives pour câbles.

Dans ce numéro, vous terminerez l'installation des câbles qui alimentent les éclairages et autres système de votre Pontiac.

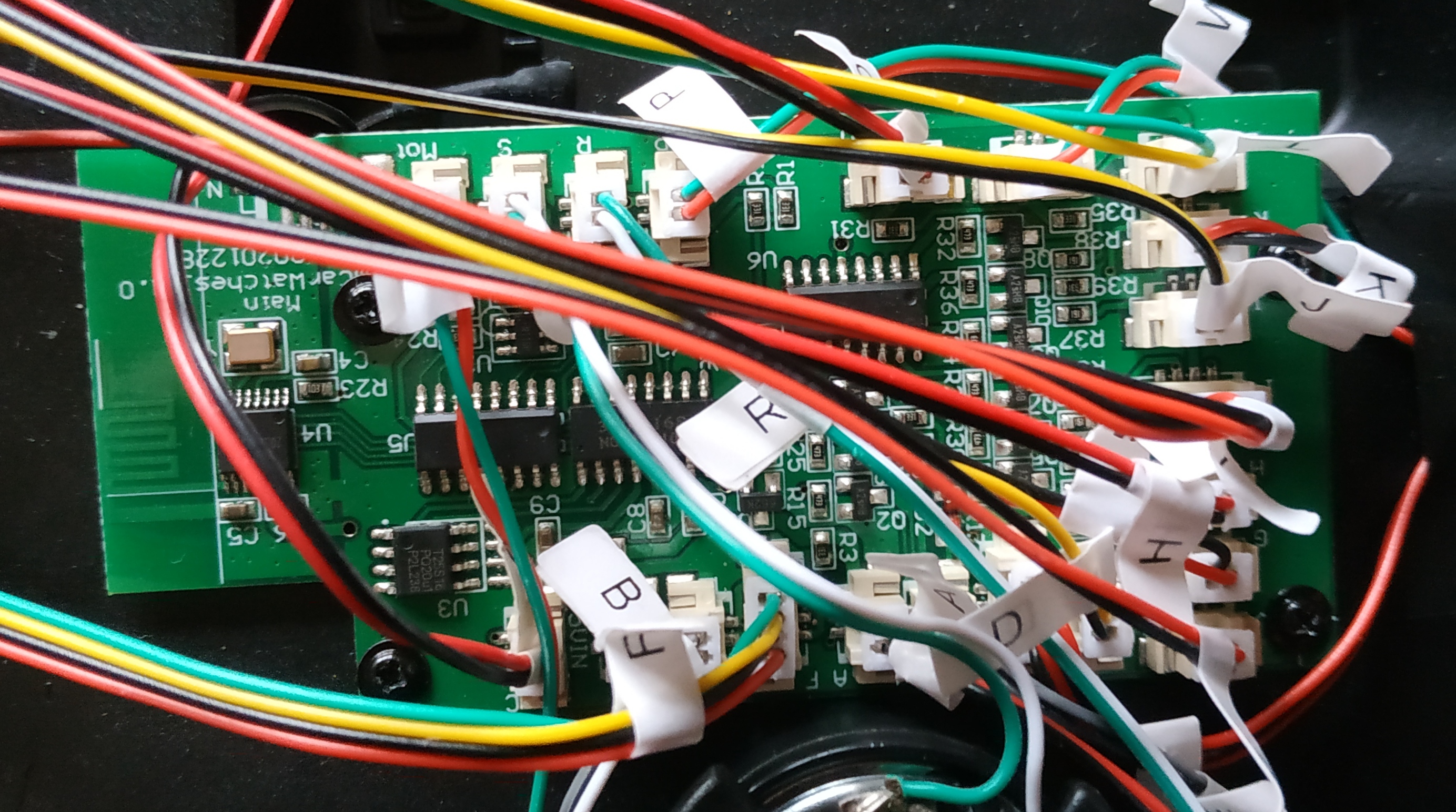

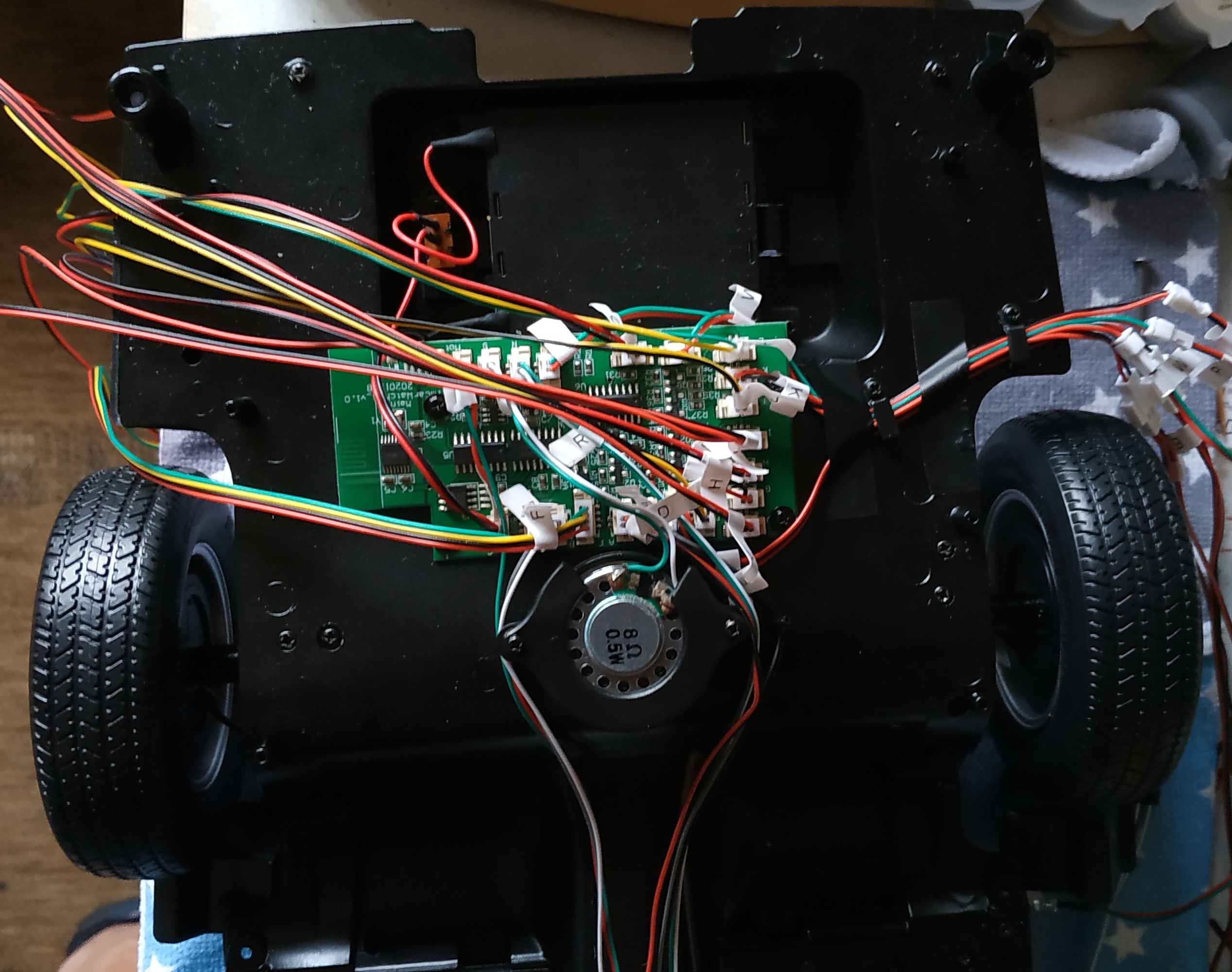

Résultat :

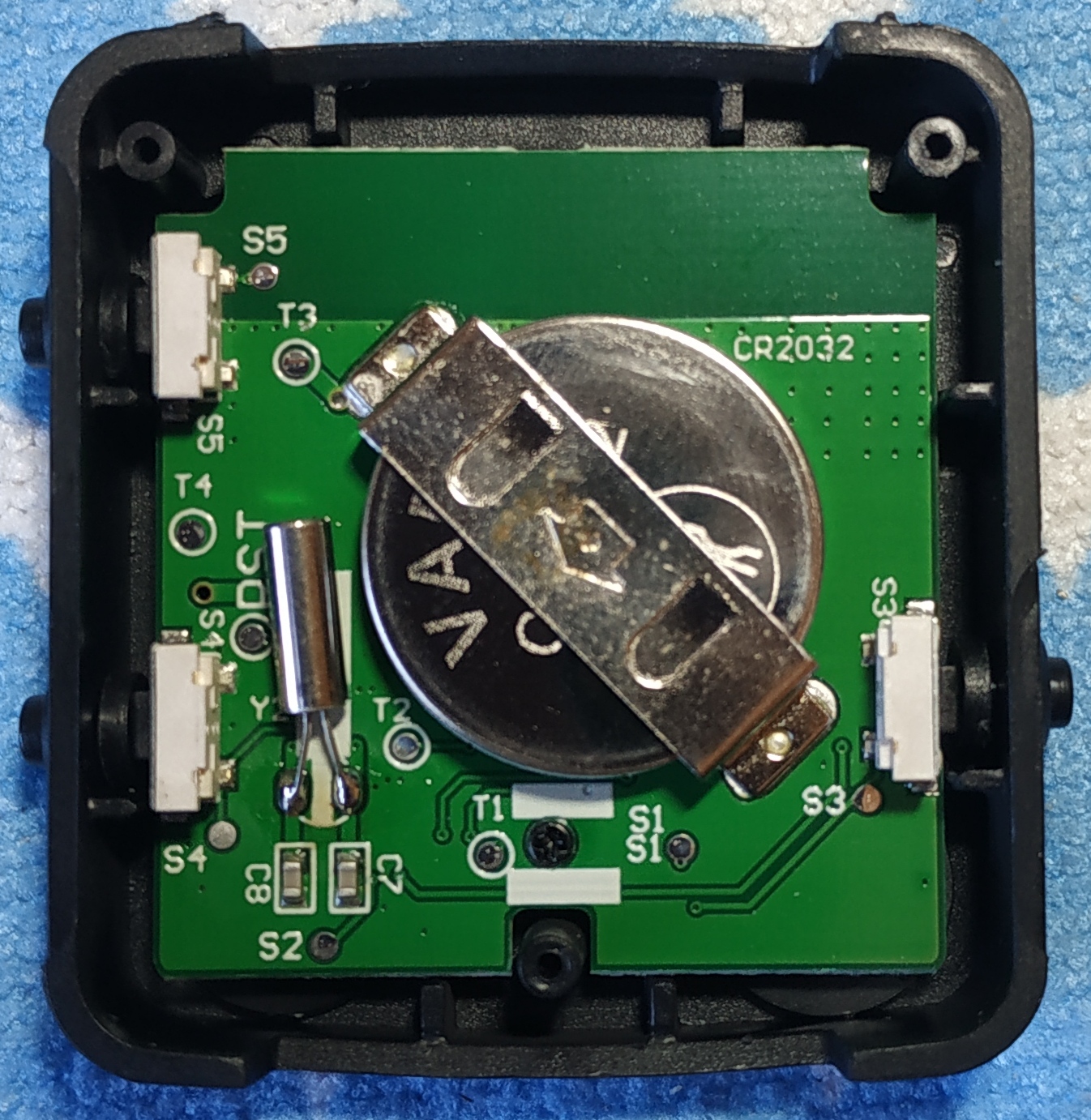

Le numéro 45 inclue les éléments pour le montage de la montre : boîtier de la montre, verre pour la montre, boutons de réglage, haut-parleur, cadran, carte électronique avec affichage.

Dans ce numéro, vous allez commencer à assembler la montre et à tester les lumières.

Résultat :

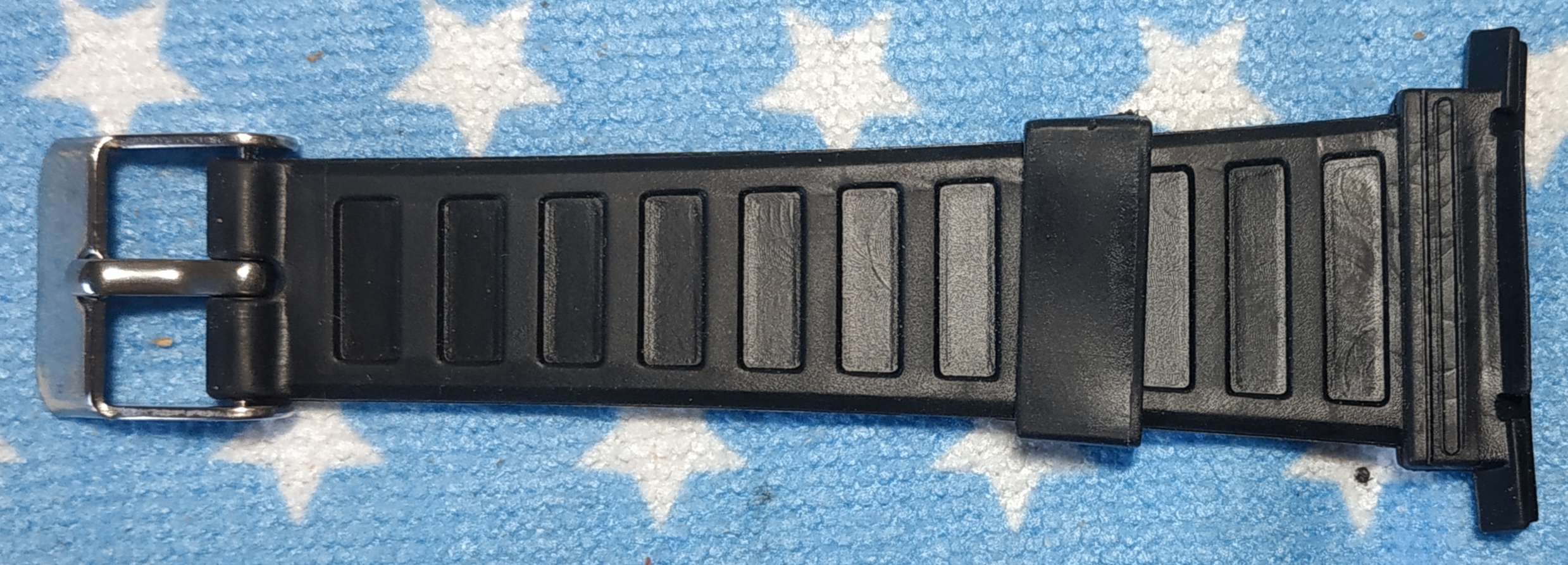

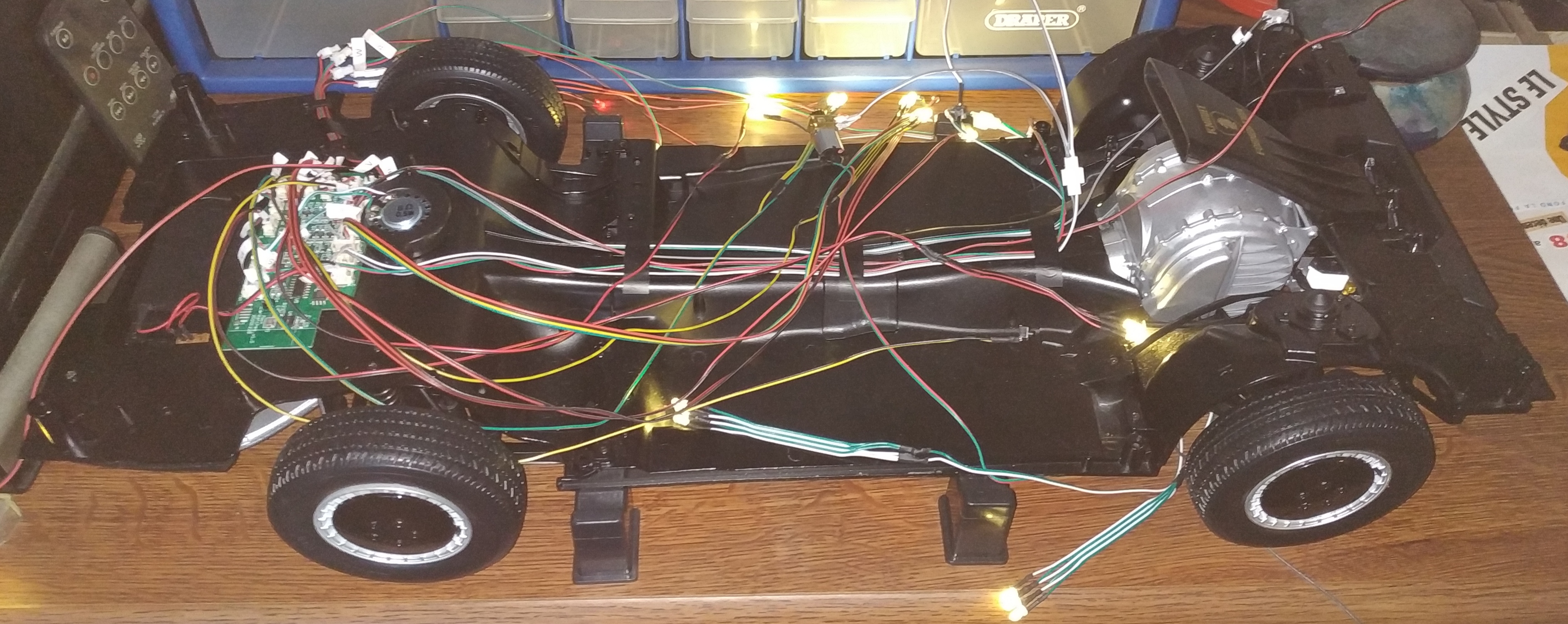

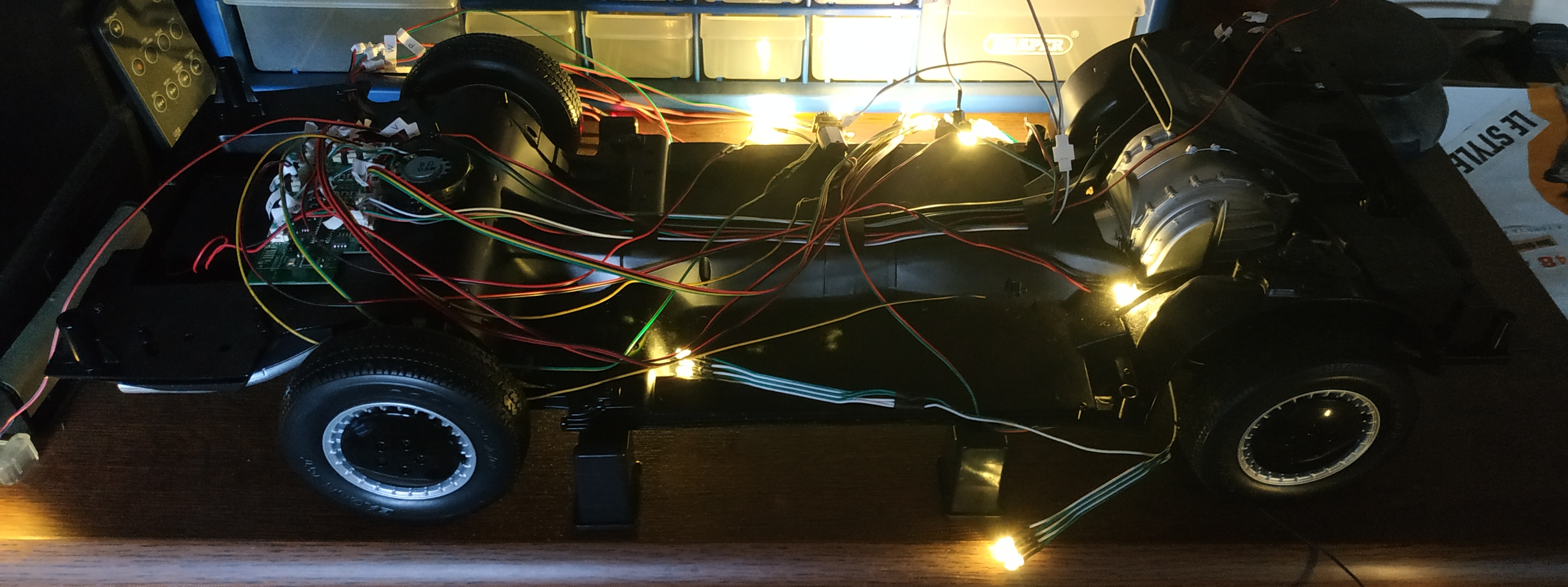

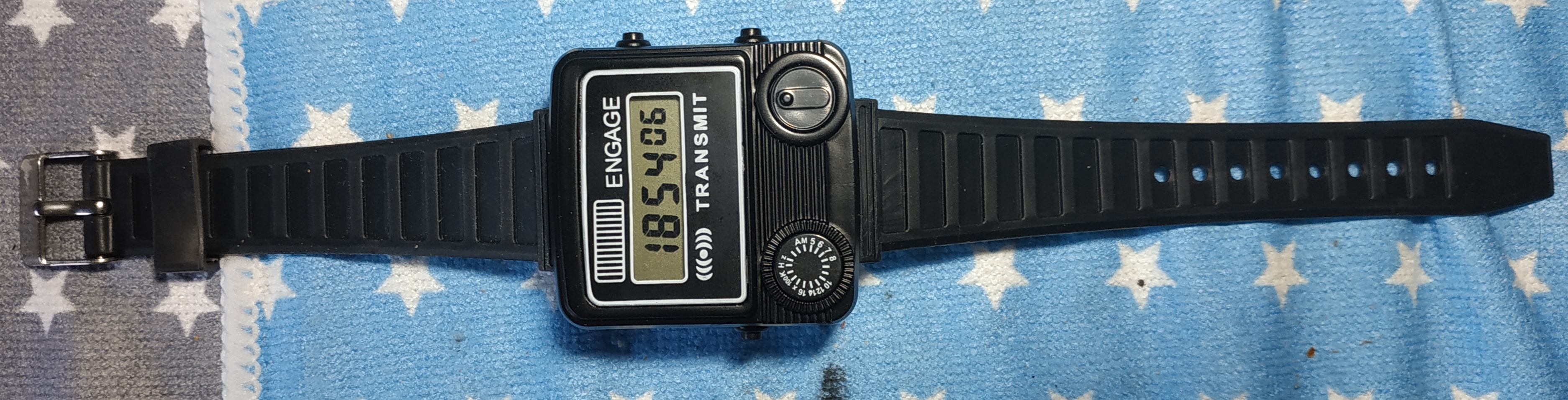

Le numéro 46 inclue les éléments pour l'assemblage du bracelet de la montre : boucle du bracelet, ardillon de la boucle, goupille, parties supérieure et inférieure du bracelet, passant de bracelet, couvercle inférieur du boîtier.

Dans ce numéro, vous allez terminer l'assemblage de la montre en ajoutant le bracelet et le fond du boîtier.

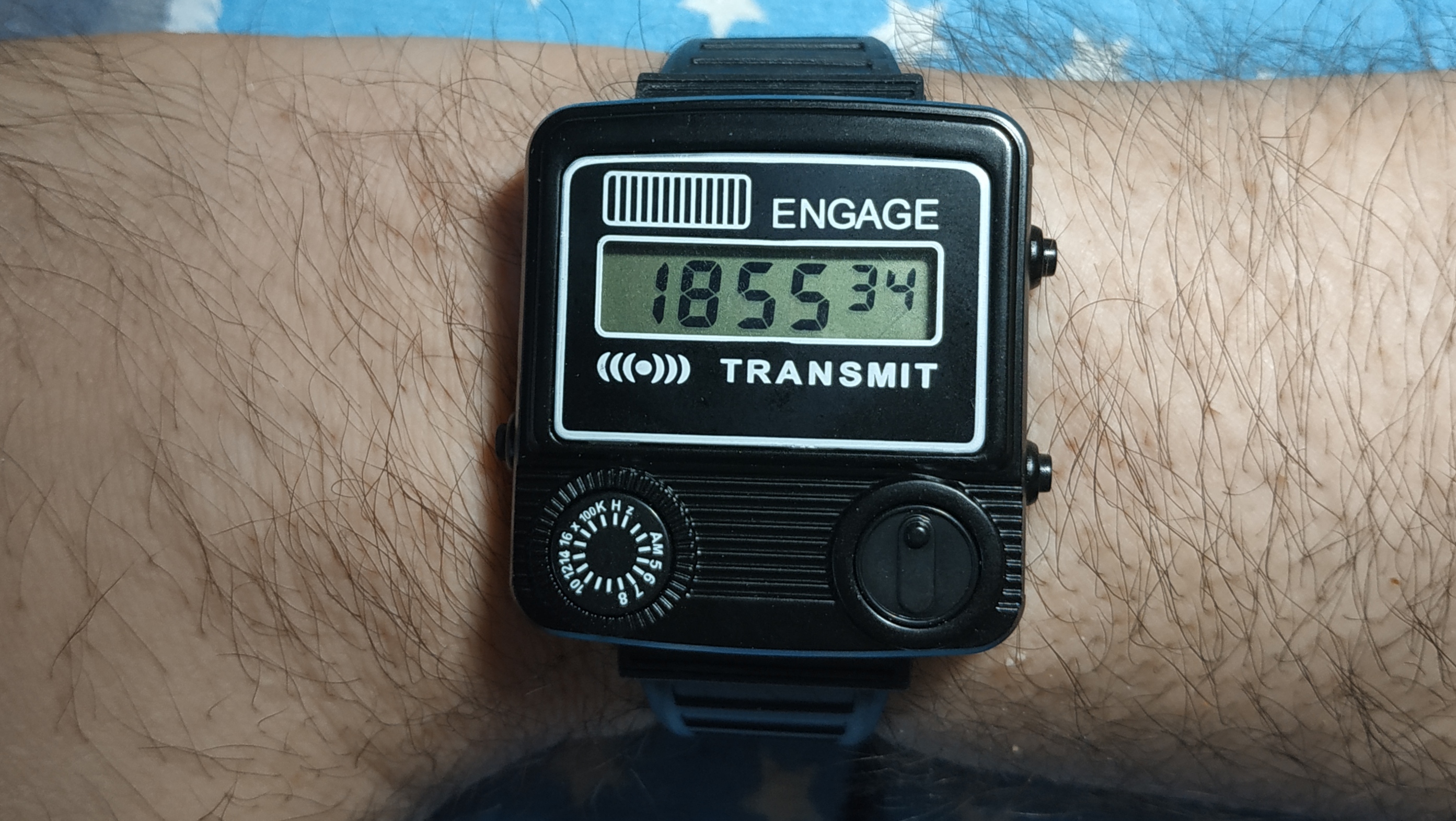

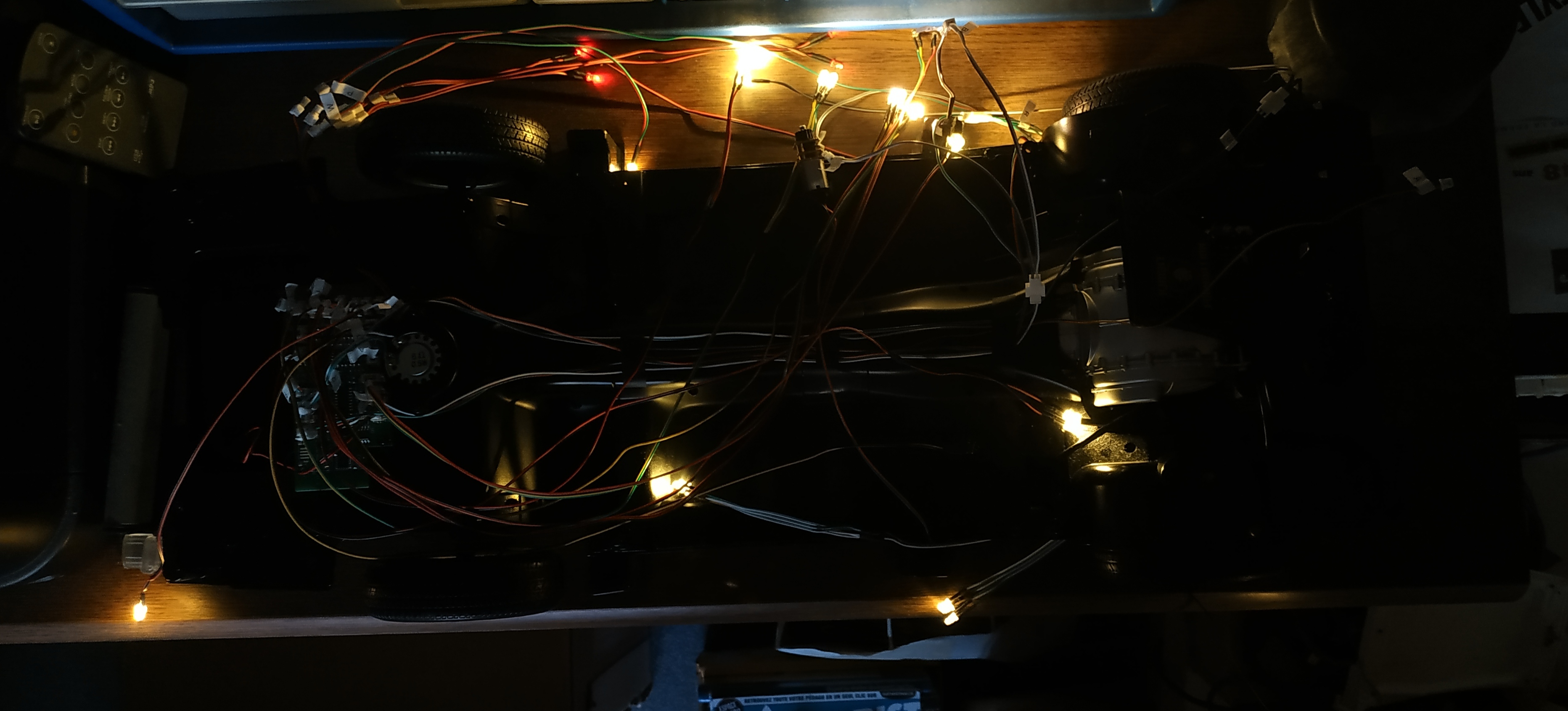

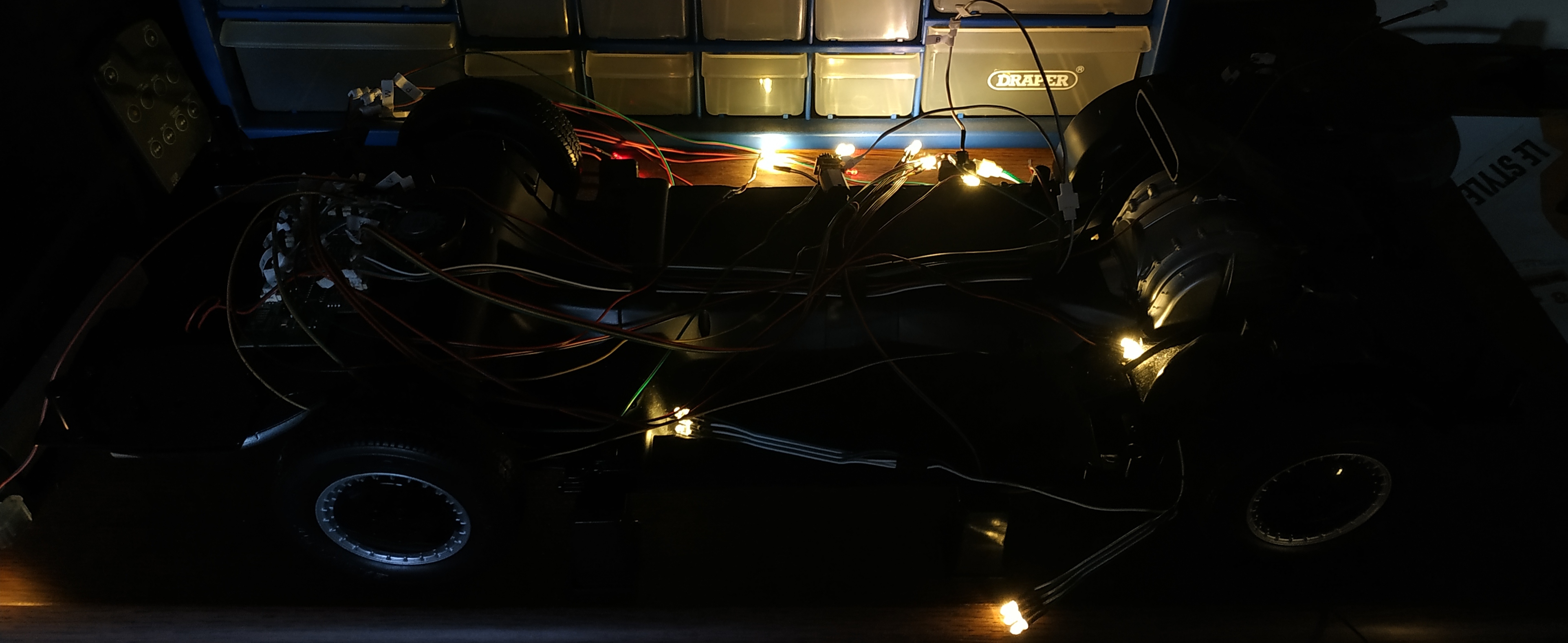

Résultat :

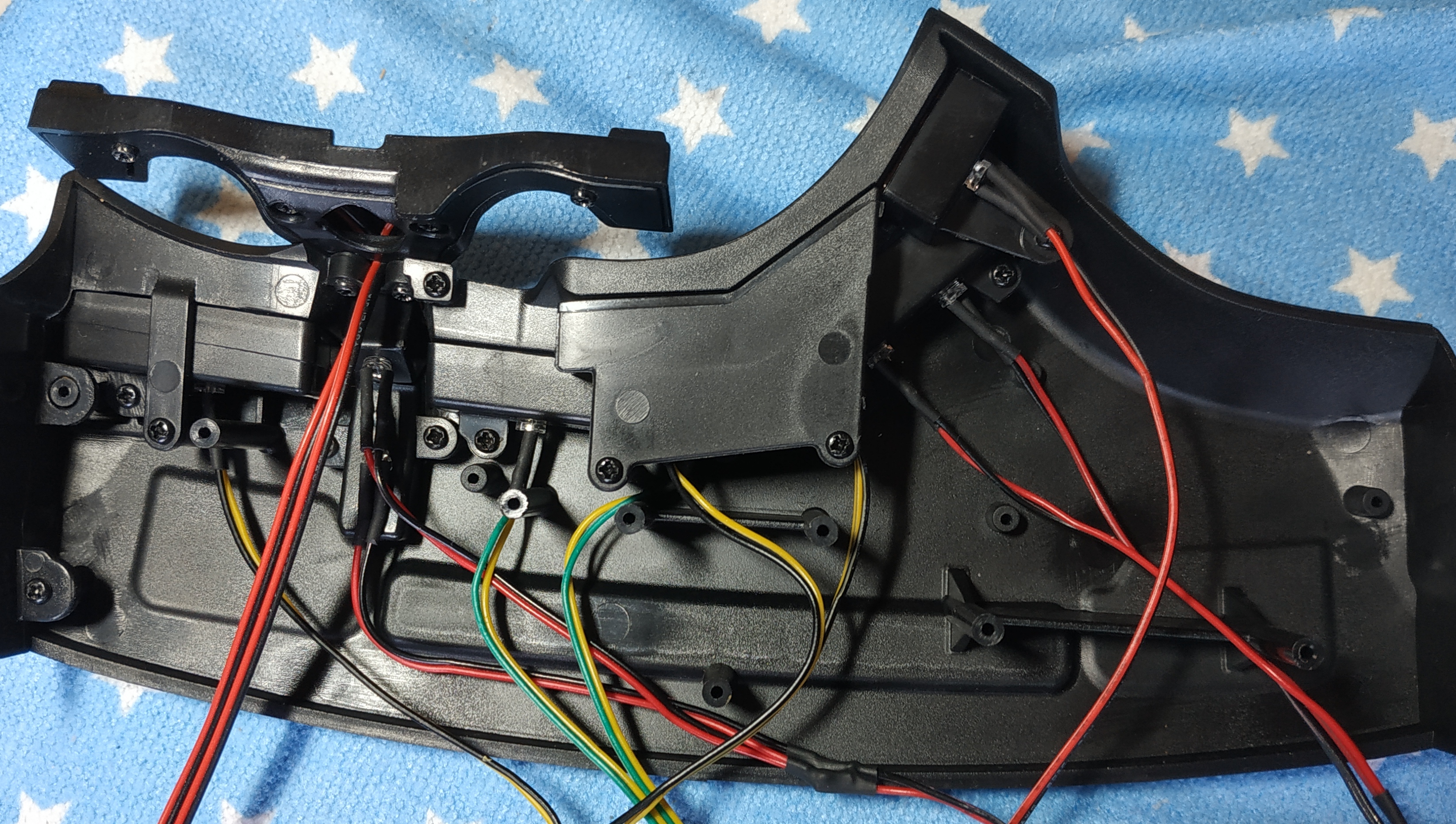

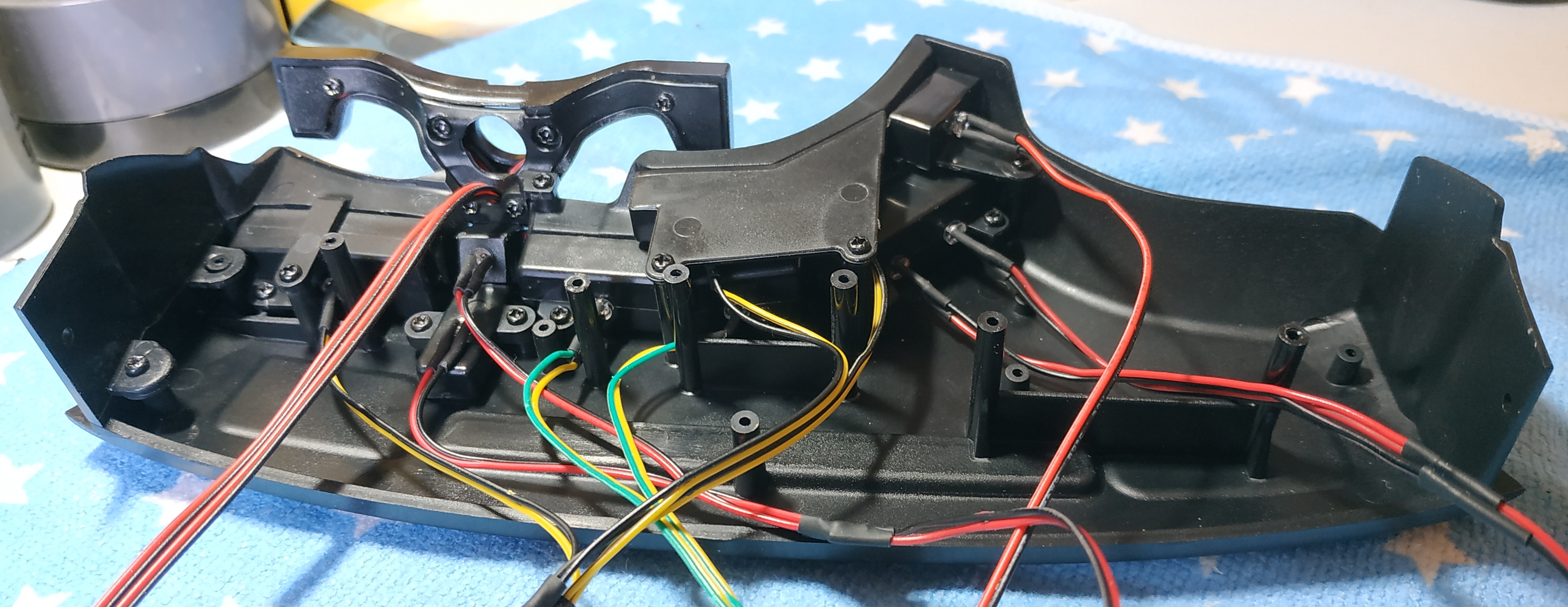

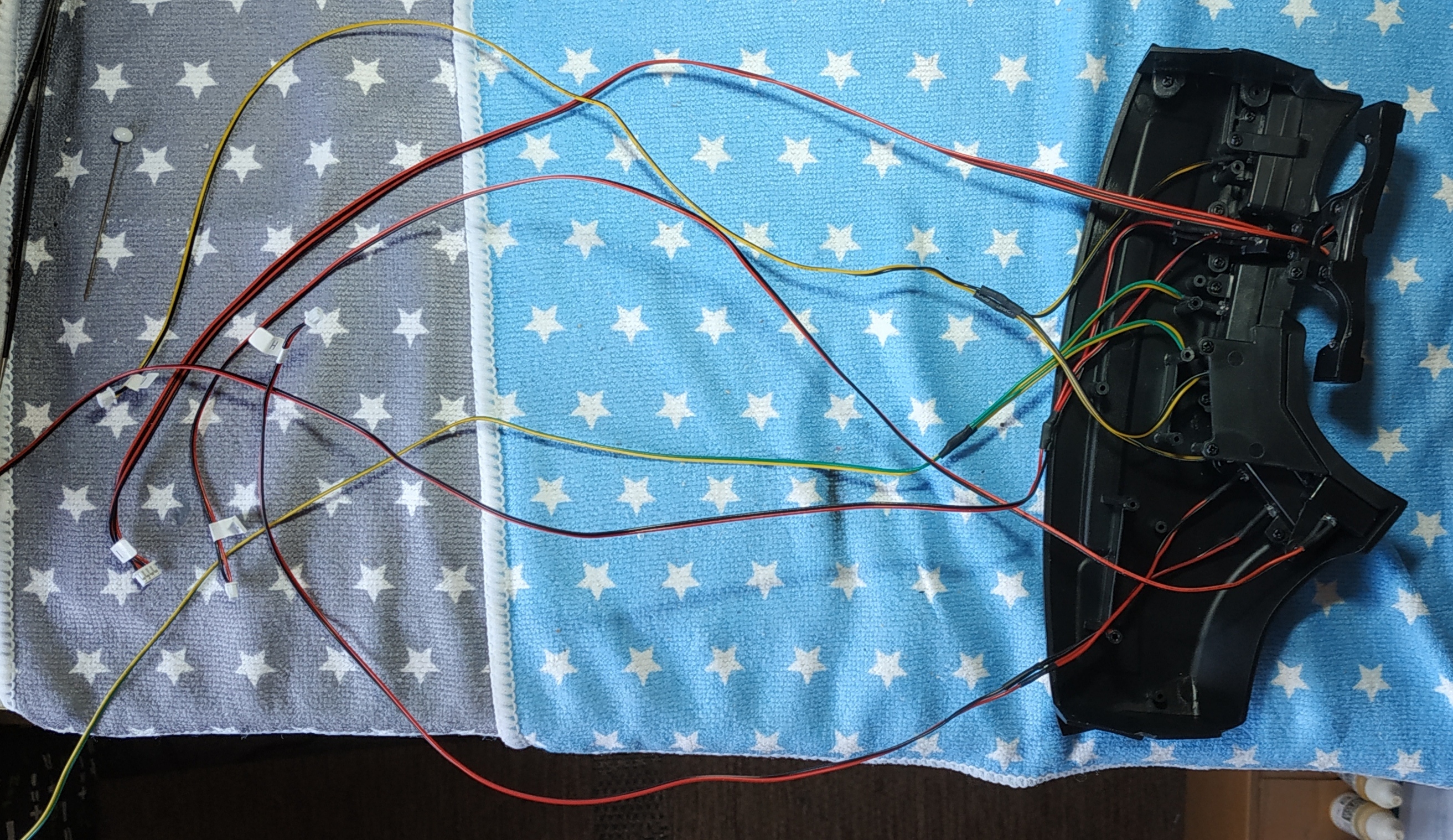

Le numéro 47 inclue les éléments pour le panneau d'instrumentation : panneau d'instrumentation, tête de commutateur de la pédale de frein, bande adhésive.

Dans ce numéro, vous allez fixer les fils à la pédale de frein et au tableau de bord.

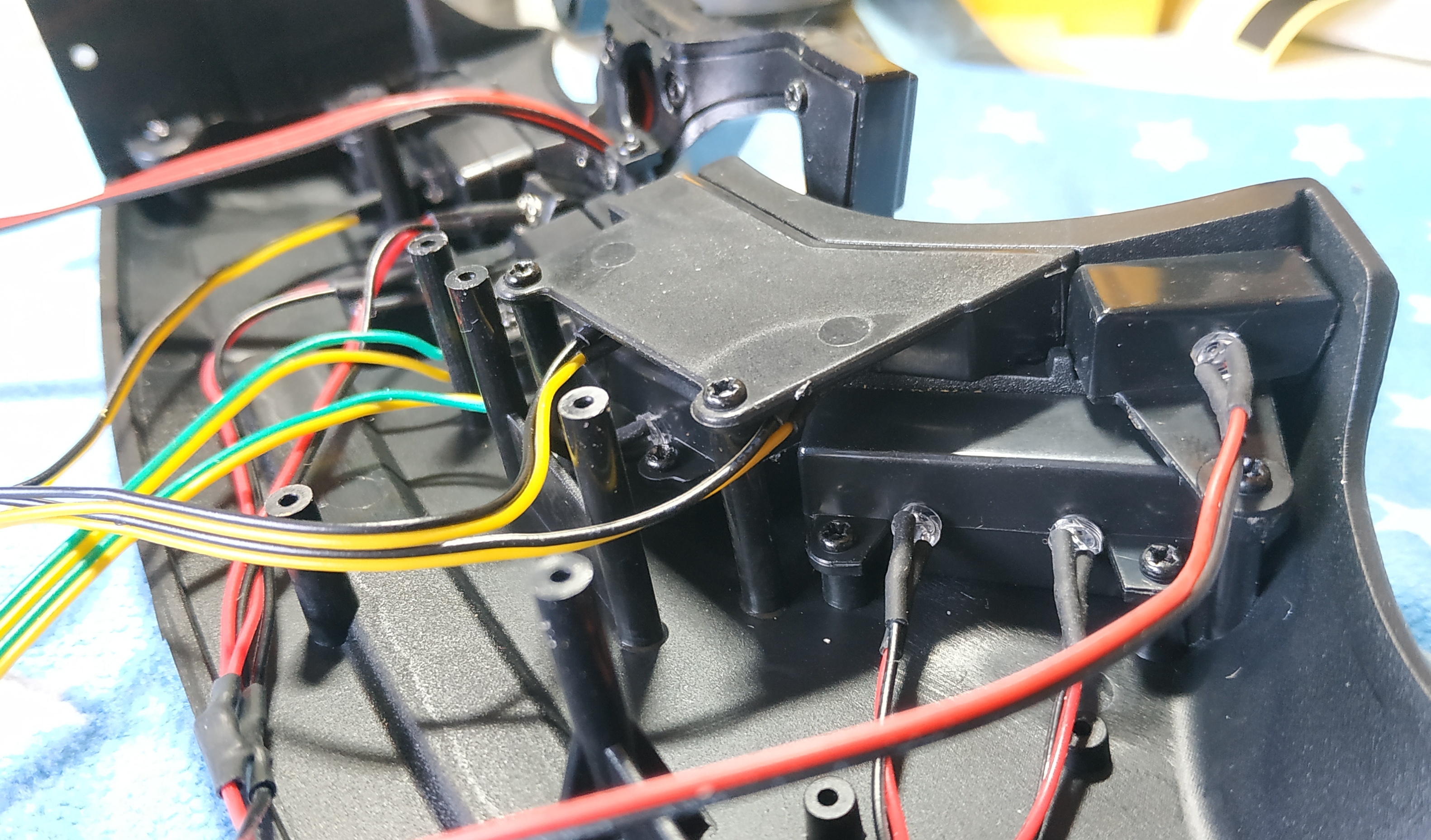

Résultat :

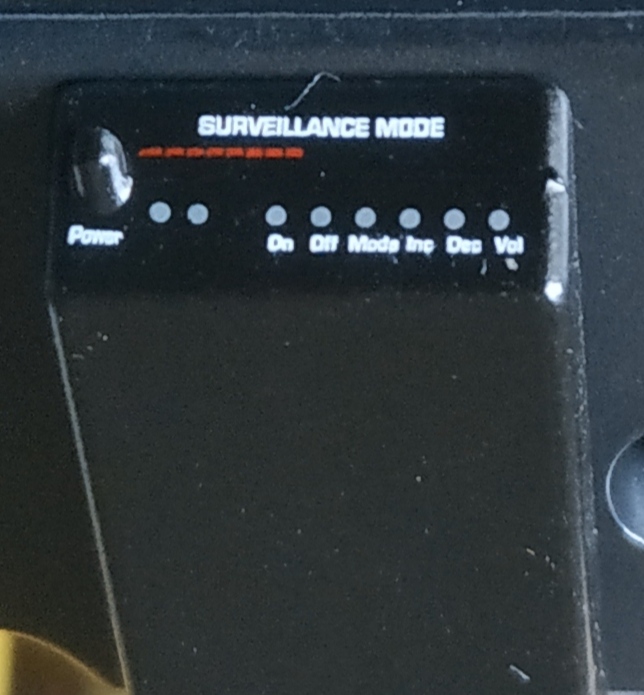

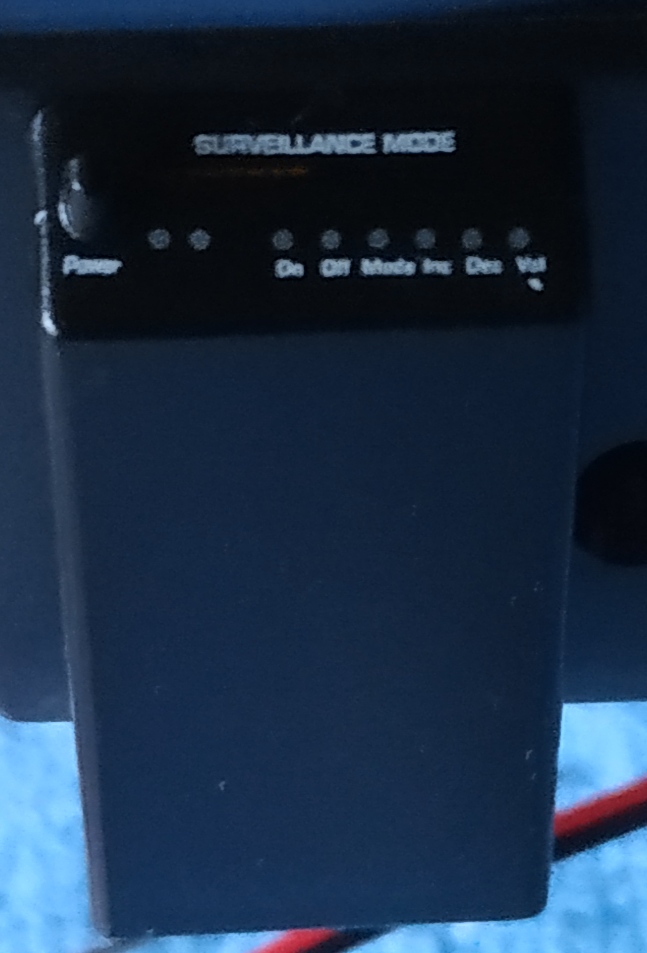

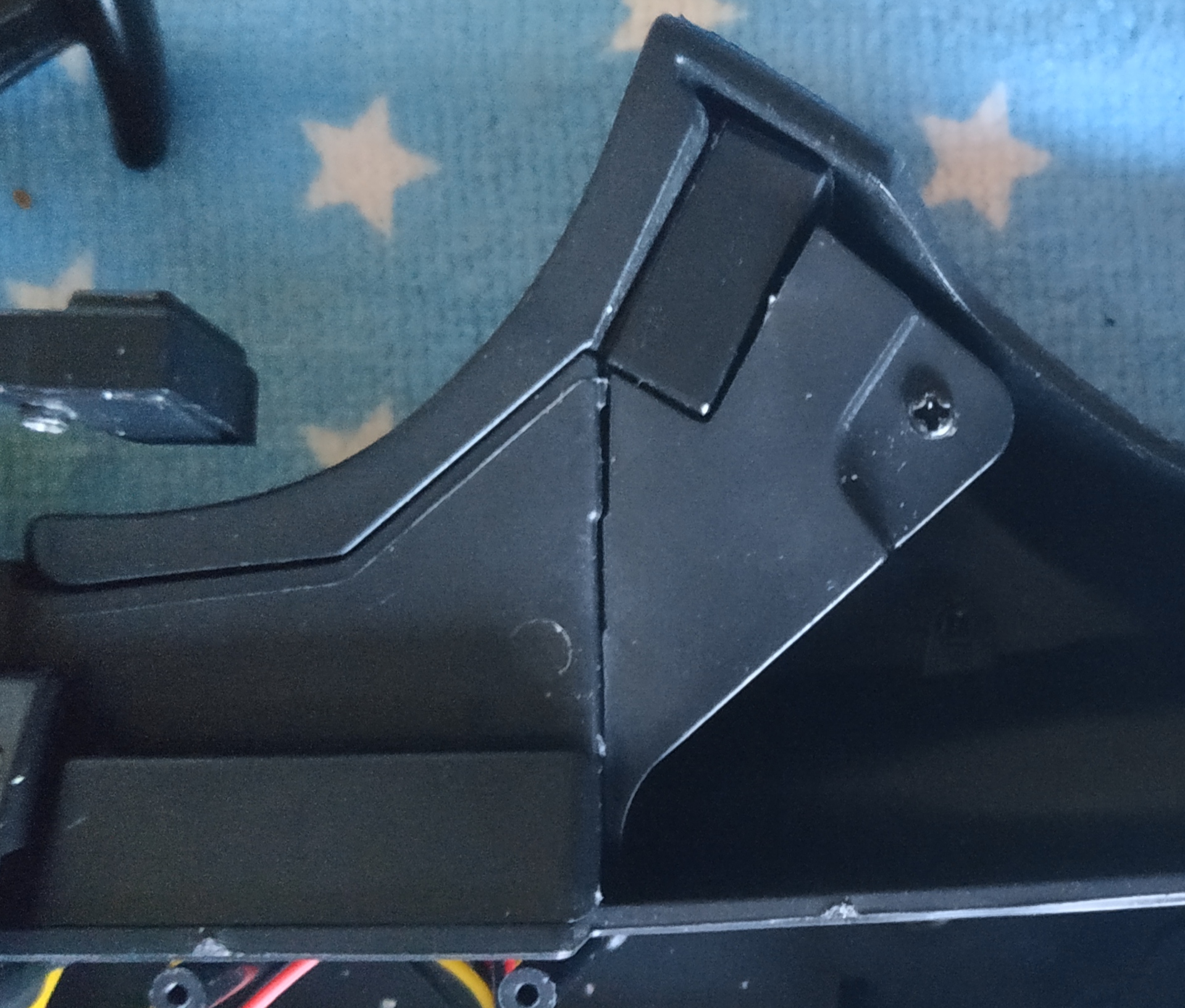

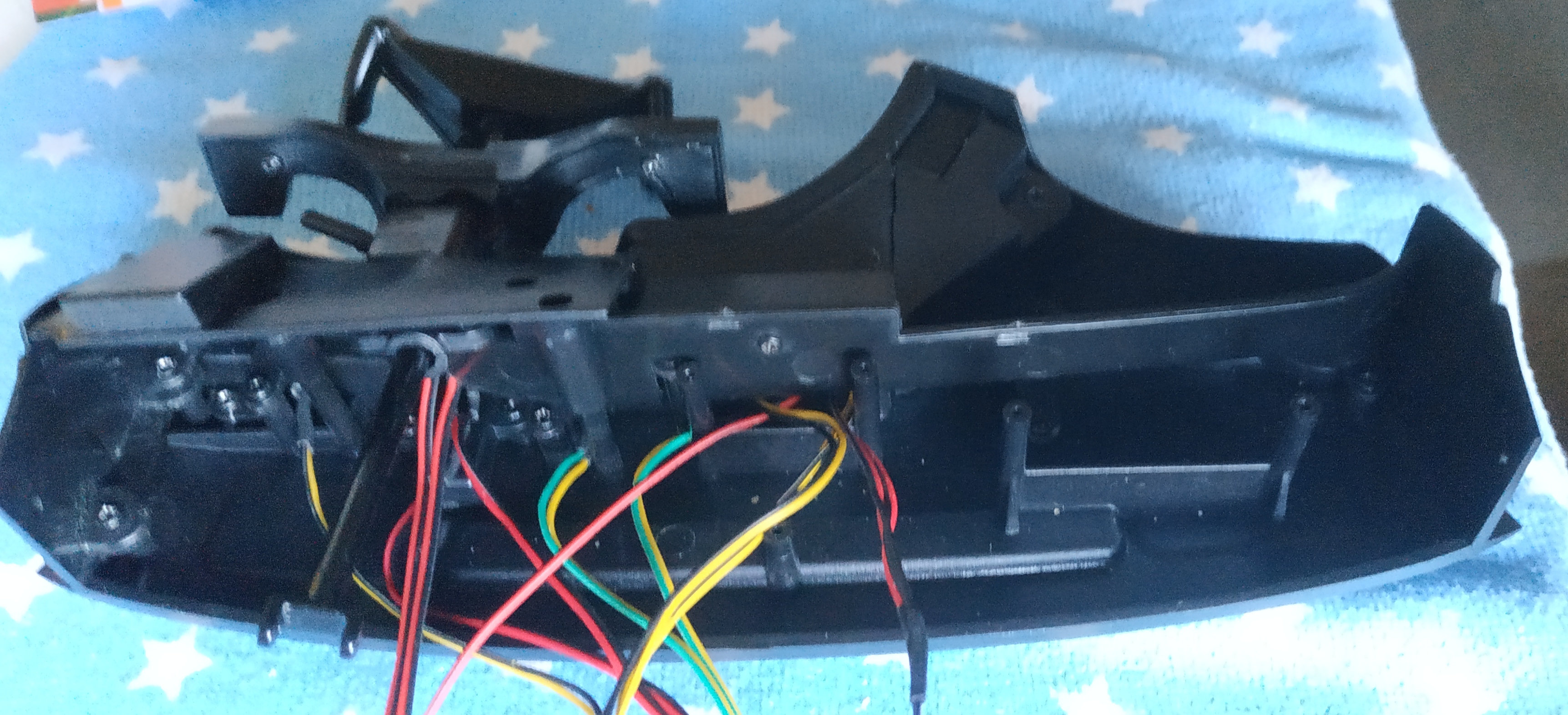

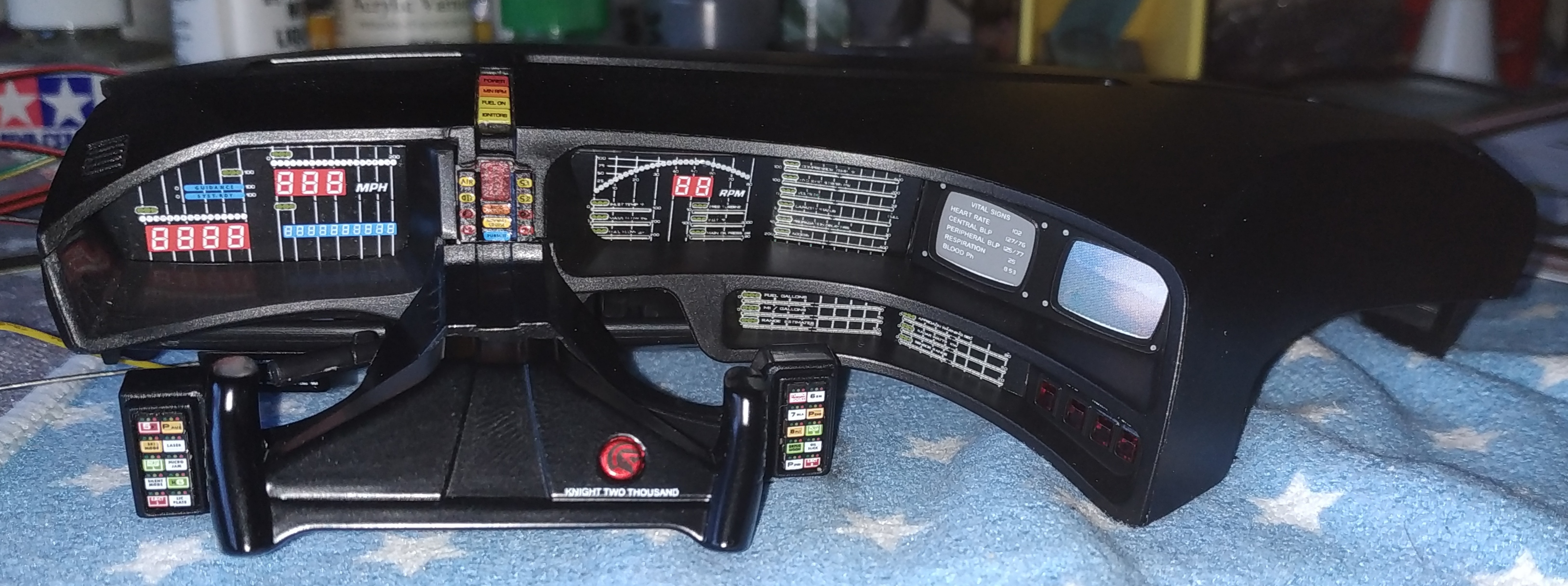

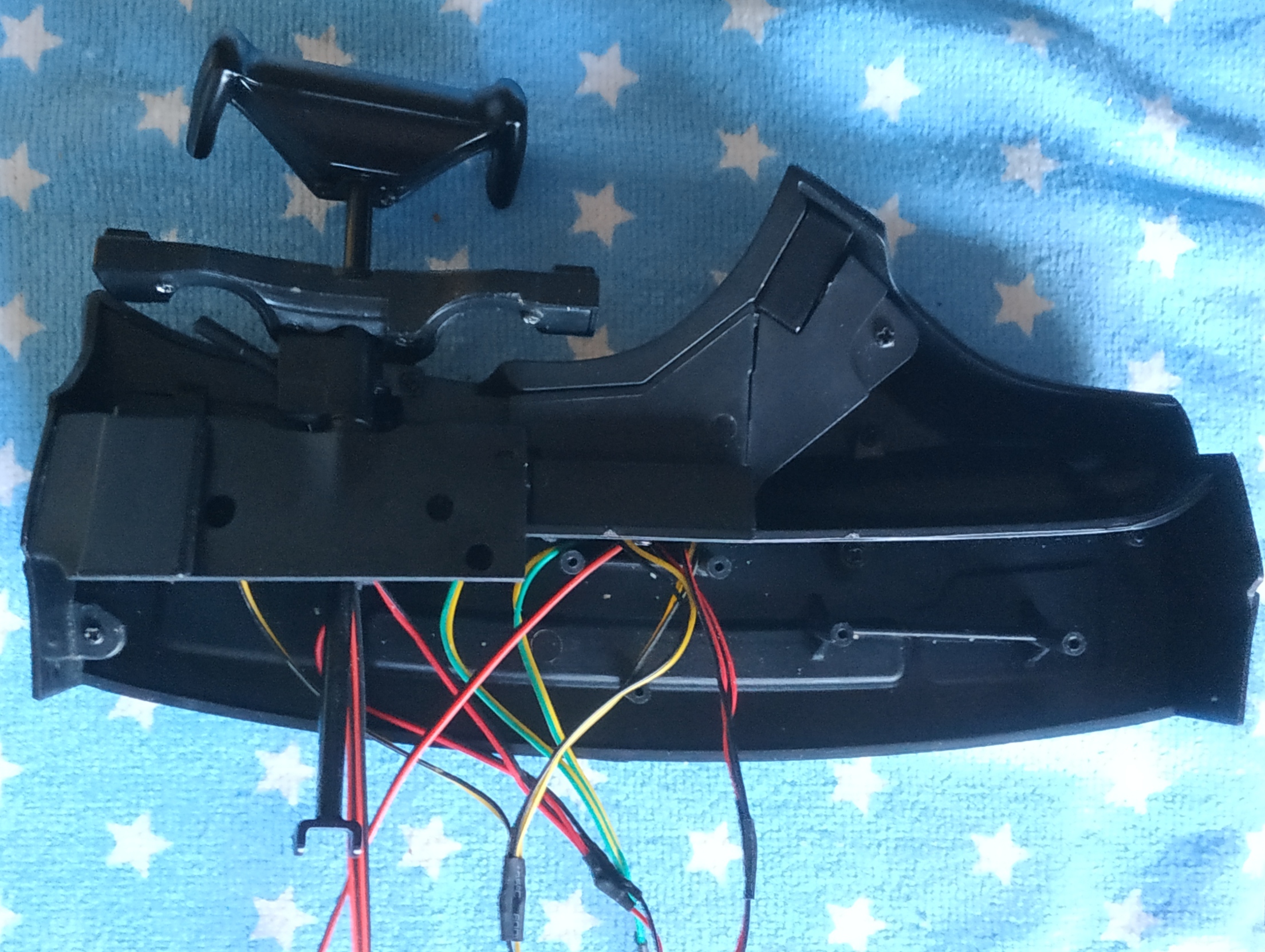

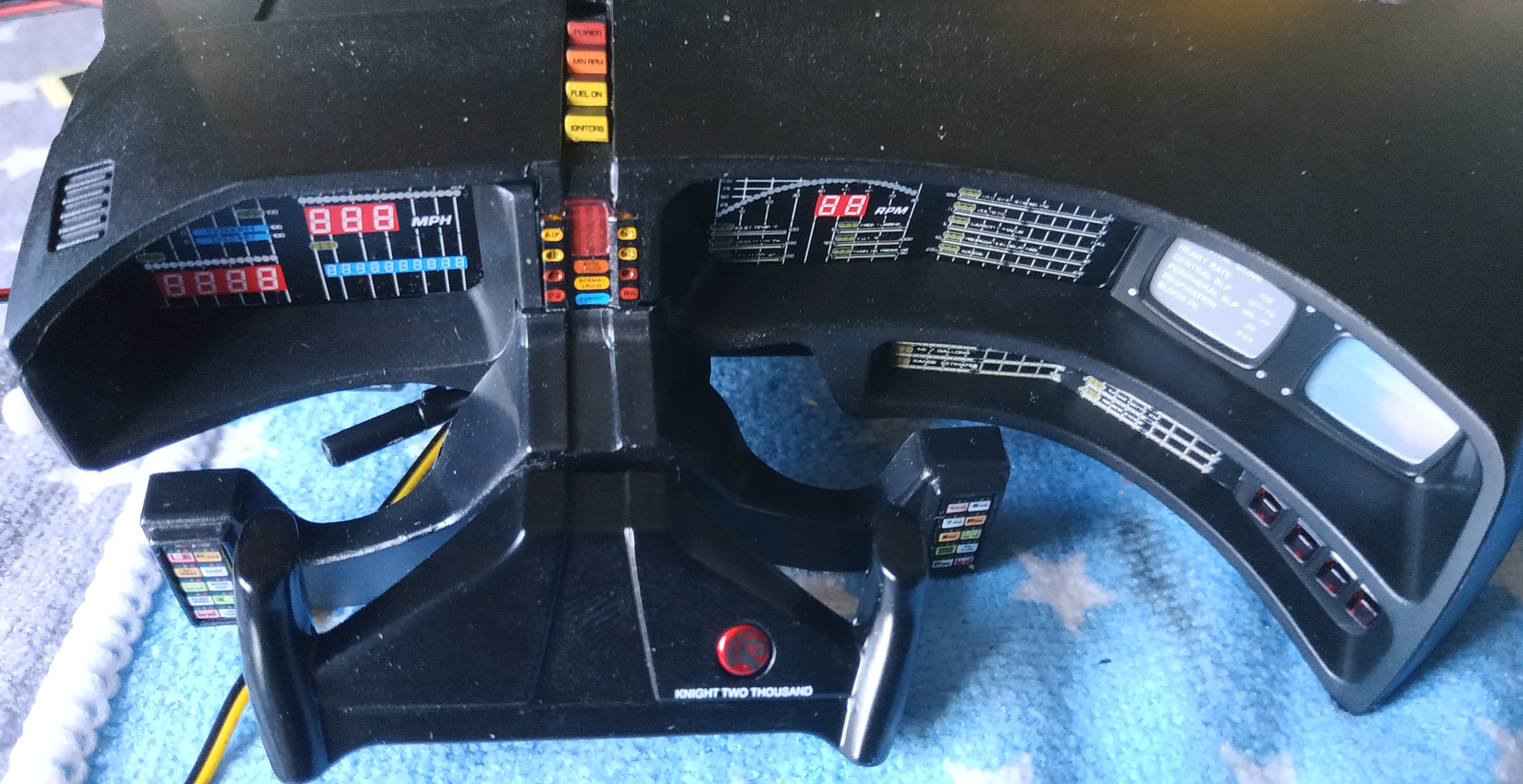

Le numéro 48 inclue les éléments pour le tableau de bord et le support de la colonne de direction : panneau inférieur du tableau de bord, habillage supérieur de la console centrale, levier de réglage de la colonne de direction, éléments supérieur et inférieur du support de colonne de direction, arrière du tableau de bord 1 et 2, base des écrans du tableau de bord.

Dans ce numéro, vous allez assembler le panneau inférieur du tableau de bord avec ses différents éléments et fixer la colonne de direction ainsi que le volant au tableau de bord.

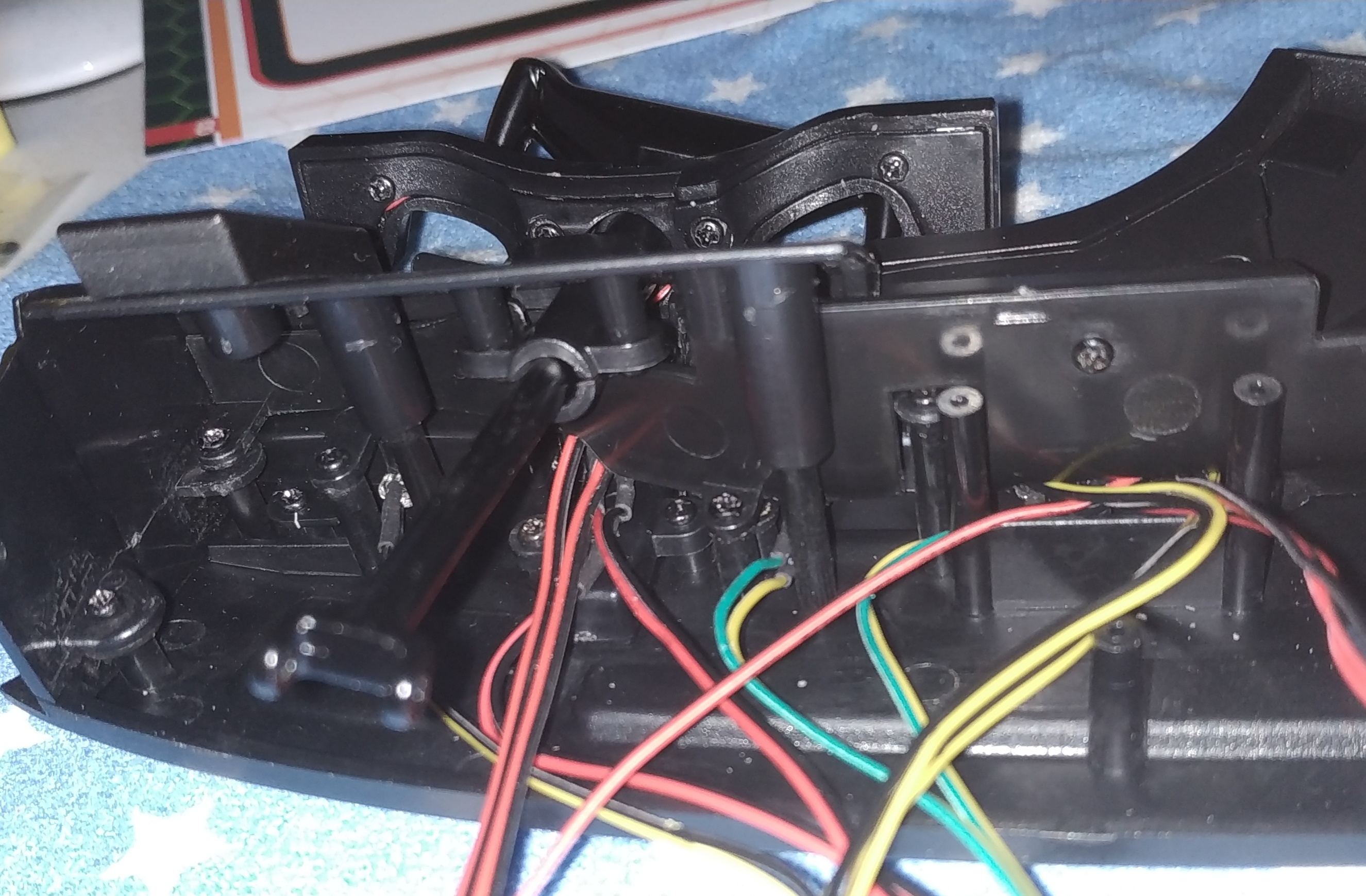

Résultat :

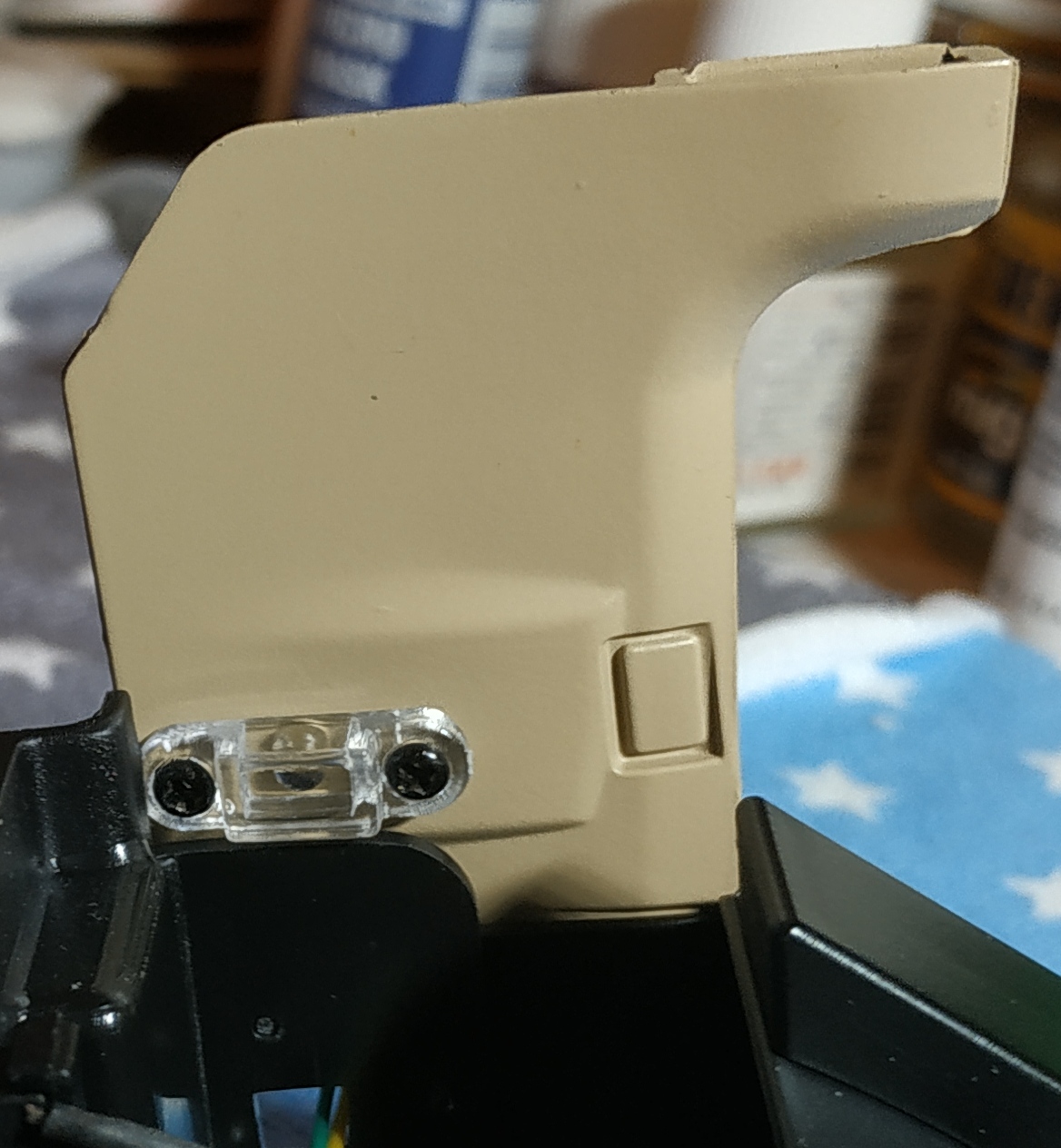

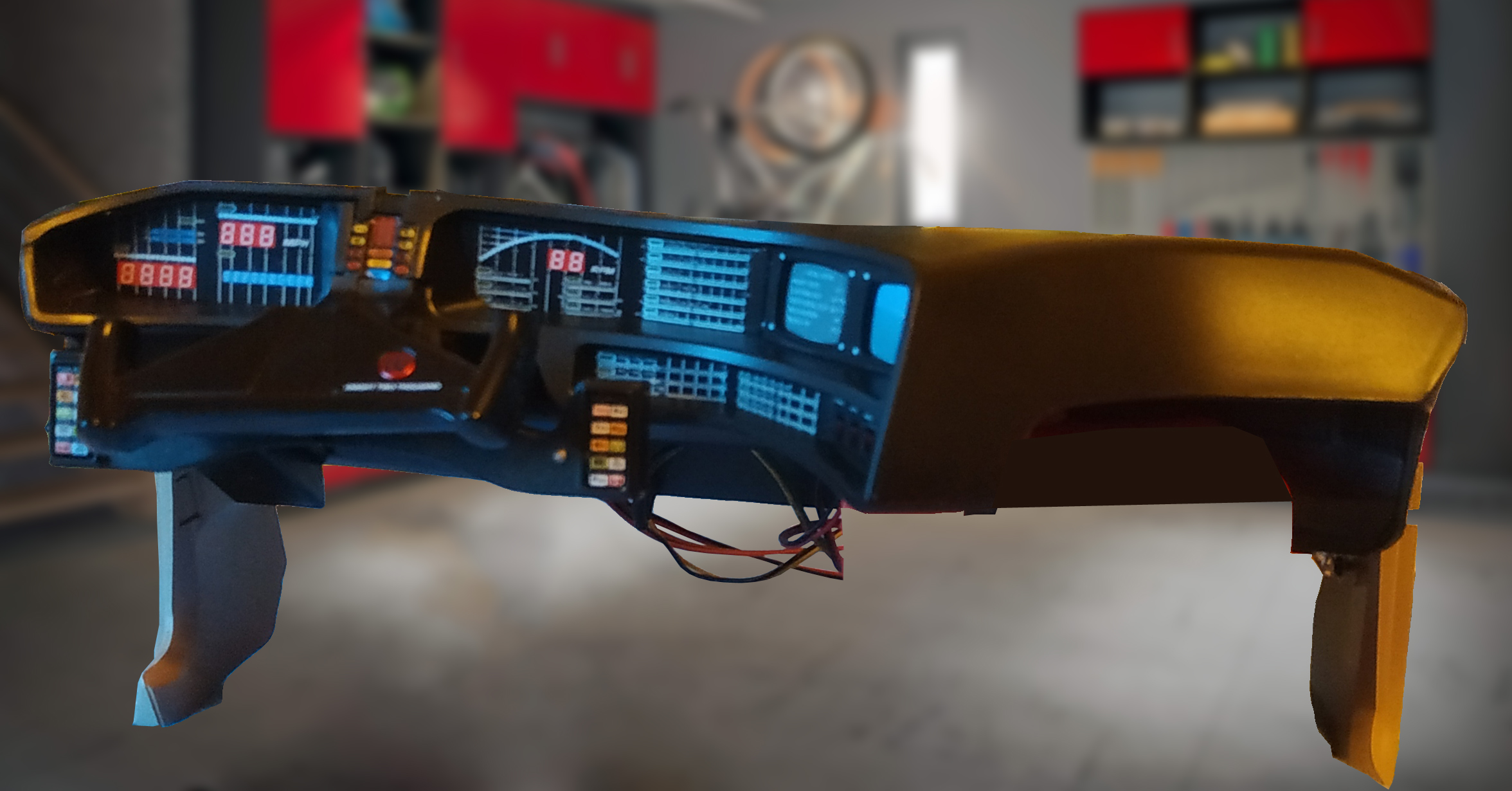

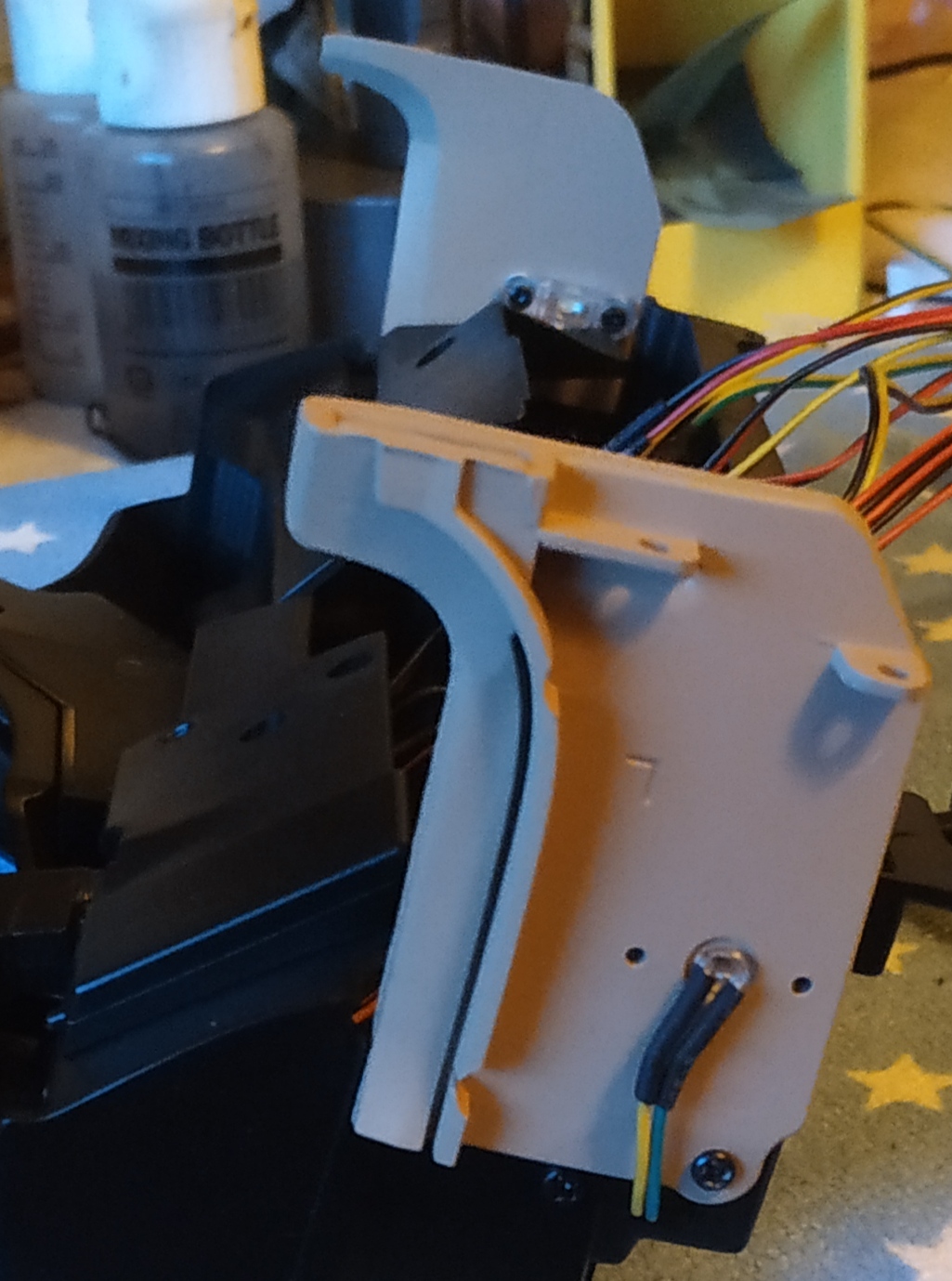

Le numéro 49 inclue les éléments pour l'l'assemblage des panneaux intérieurs avant et le tableau éléctrique du tableau de bord : panneau intérieur avant gauche, panneau intérieur avant droit, boîtiers d'éclairage du plancher, panneaux de planche de bord passager 1 et 2, attaches.

Dans ce numéro, vous allez assembler les panneaux intérieurs et le tableau éléectrique du tableau de bord.

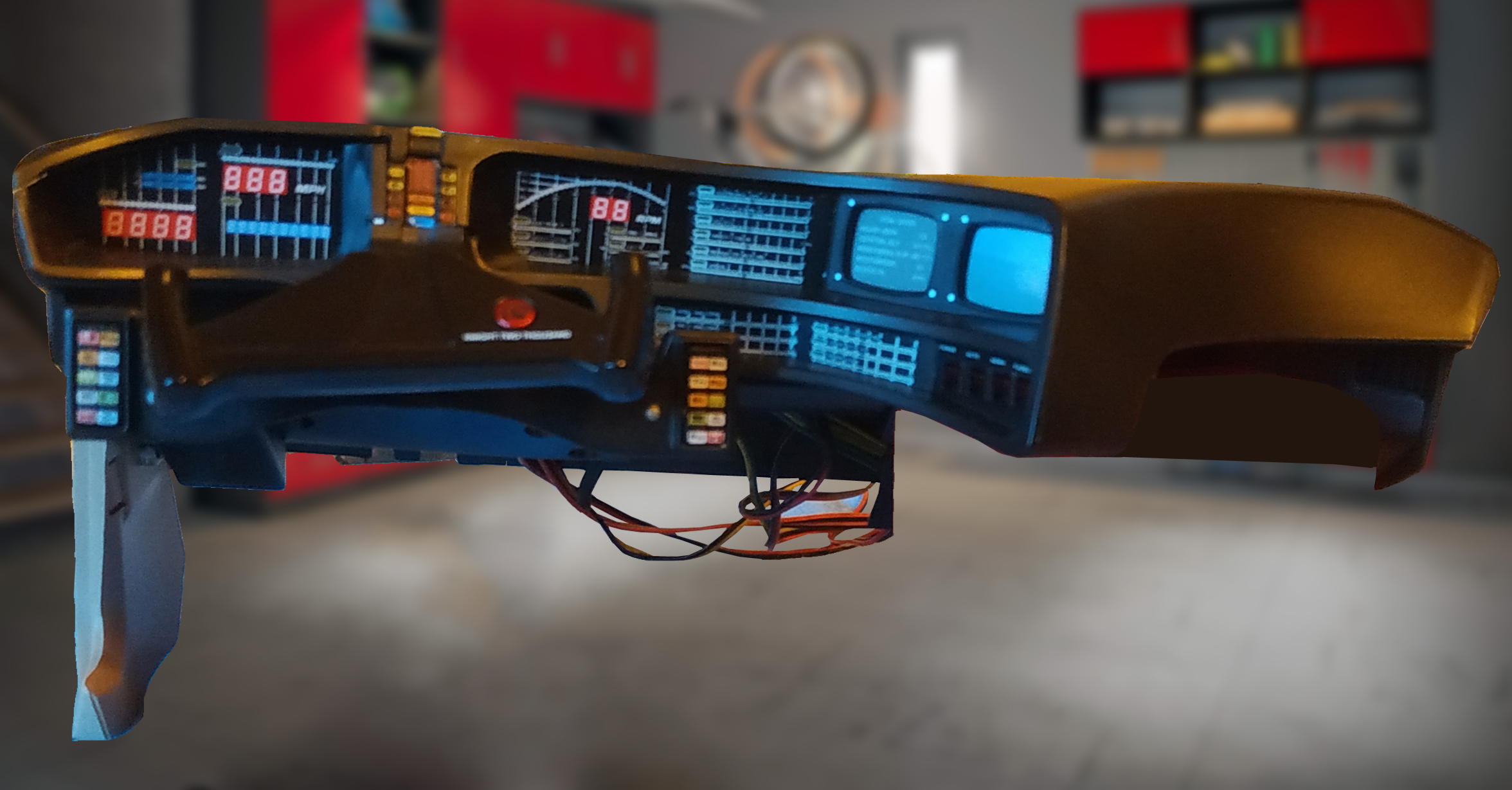

Résultat :

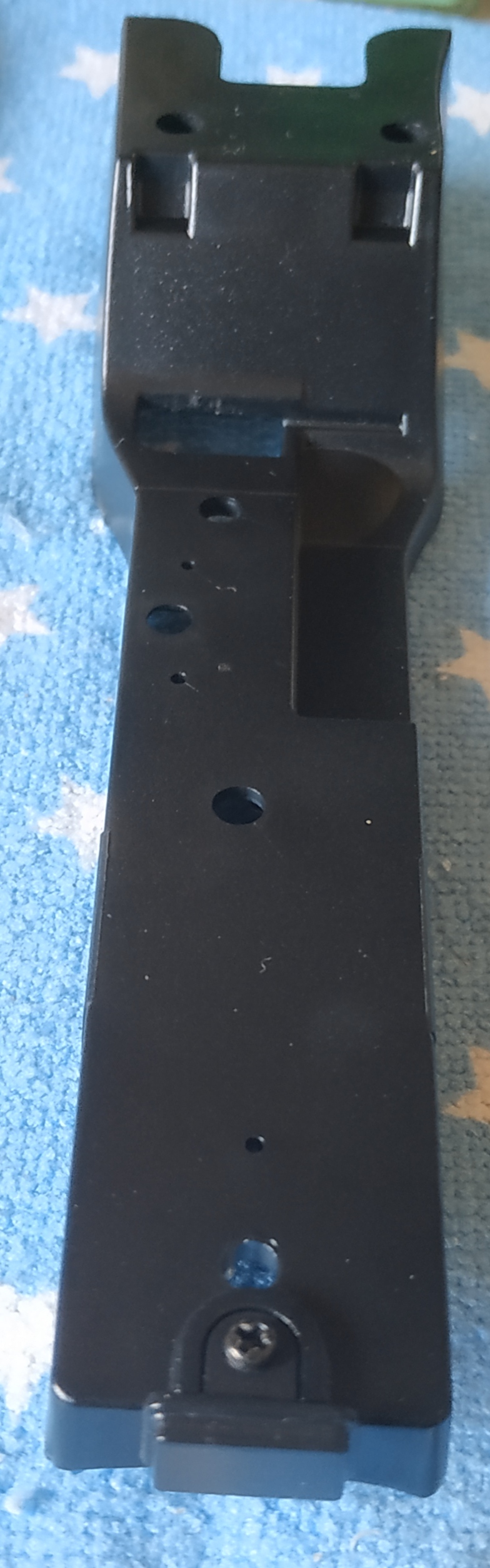

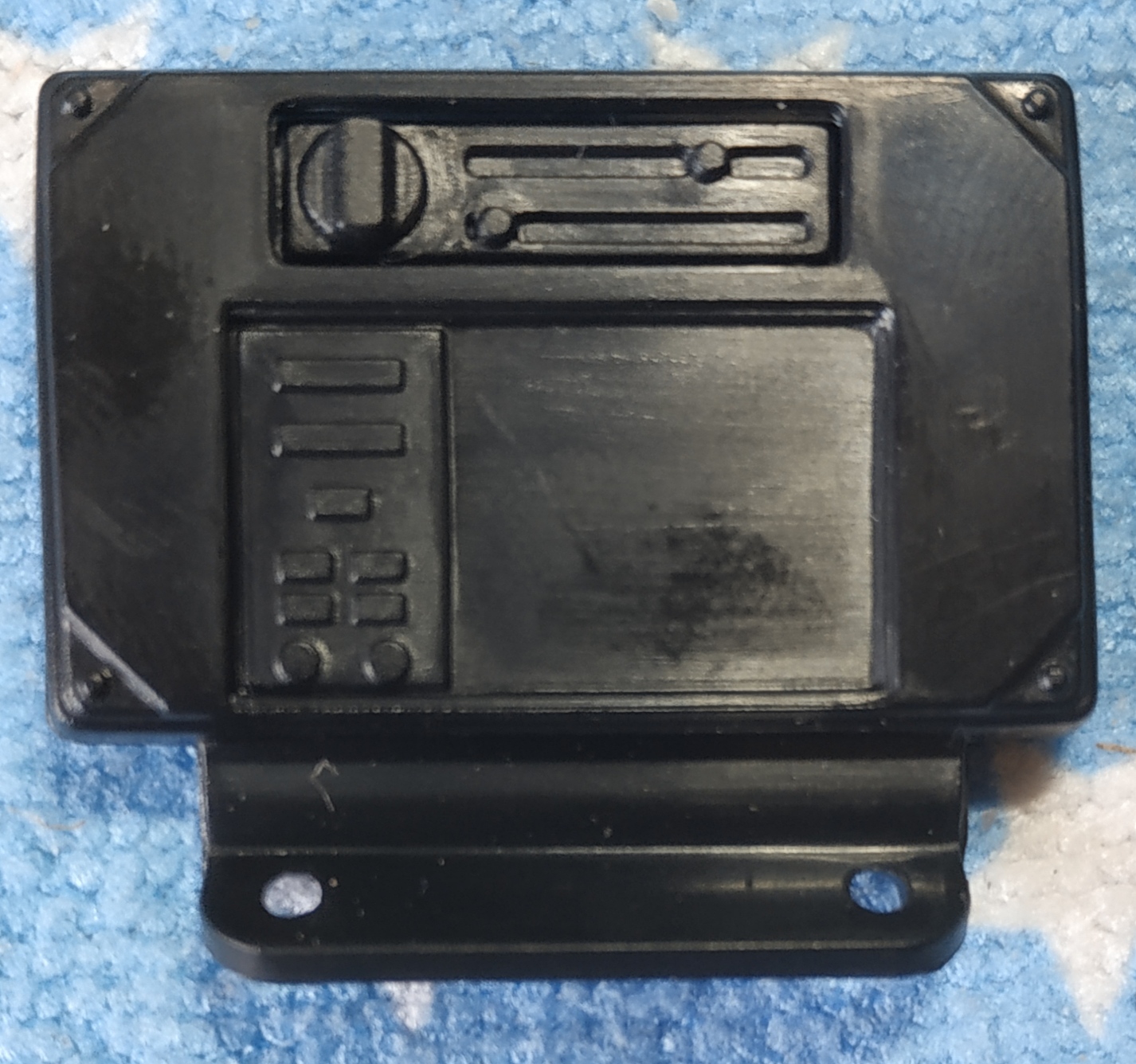

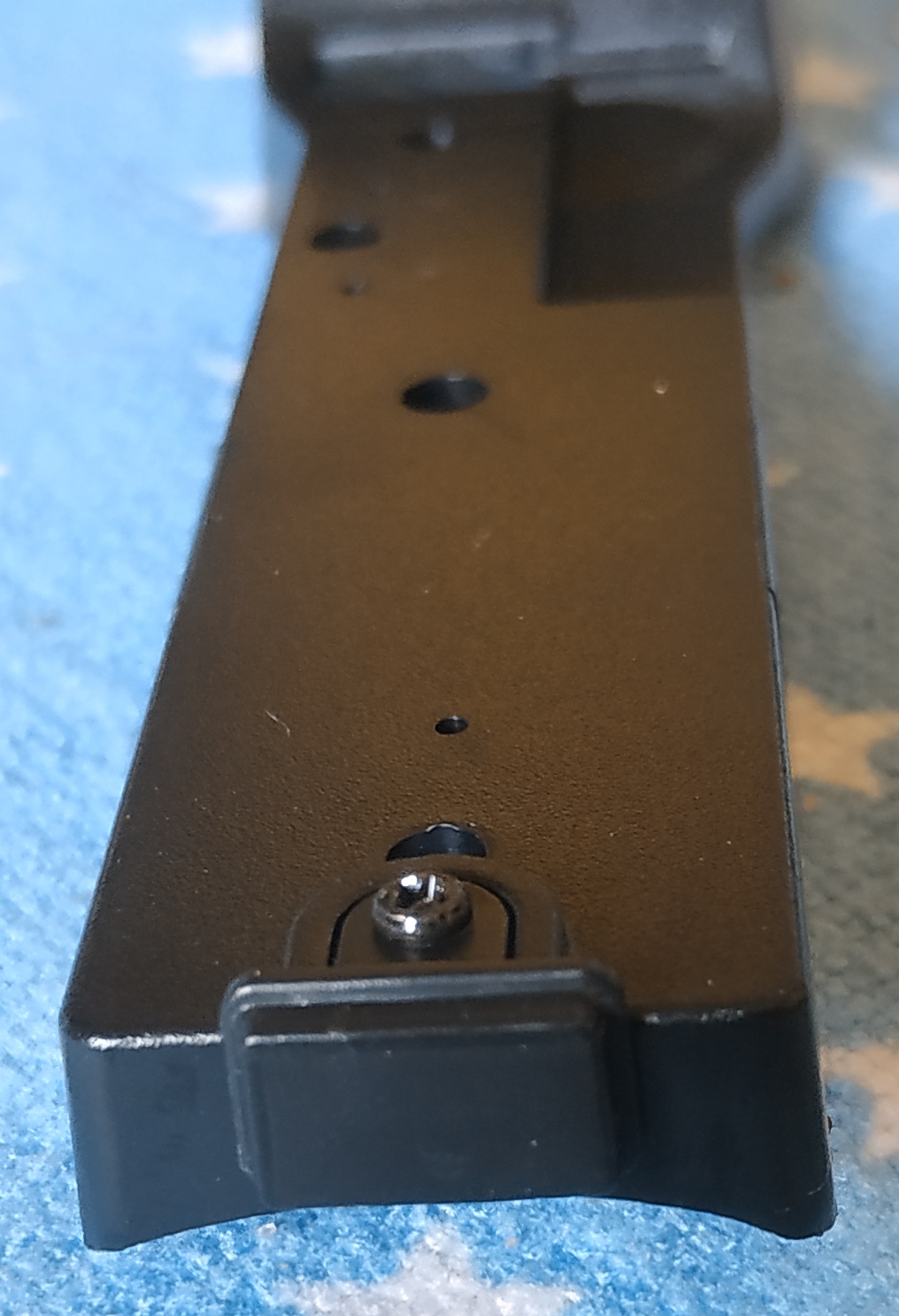

Le numéro 50 inclue les éléments pour l'l'assemblage de la coque du tunnel de transmission et de la console centrale : coque du tunnel de transmission, cendrier arrière, commandes de climatisation, console centrale.

Dans ce numéro, vous allez assembler quelques éléments de la coque du tunnel de transmission et de la console centrale.

Le numéro 51 inclue les éléments pour l'assemblage de la coque du tunnel de transmission et de la console centrale : élément supérieur de la coque du tunnel de transmission, levier de vitesses, levier de frein à main, couvercle de boîte à gants, charnière, pavé de commandes de la console centrale inférieure 1 et 2, console centrale inférieure 1 et 2, boucle de ceinture de sécurité conducteur, plaque de boucle de ceinture de sécurité conducteur, boucle de ceinture de sécurité passager, plaque de boucle de ceinture de sécurité passager.

Dans ce numéro, vous allez assembler certains éléments de l'habillage intérieur du tunnel de transmission et de la console centrale.

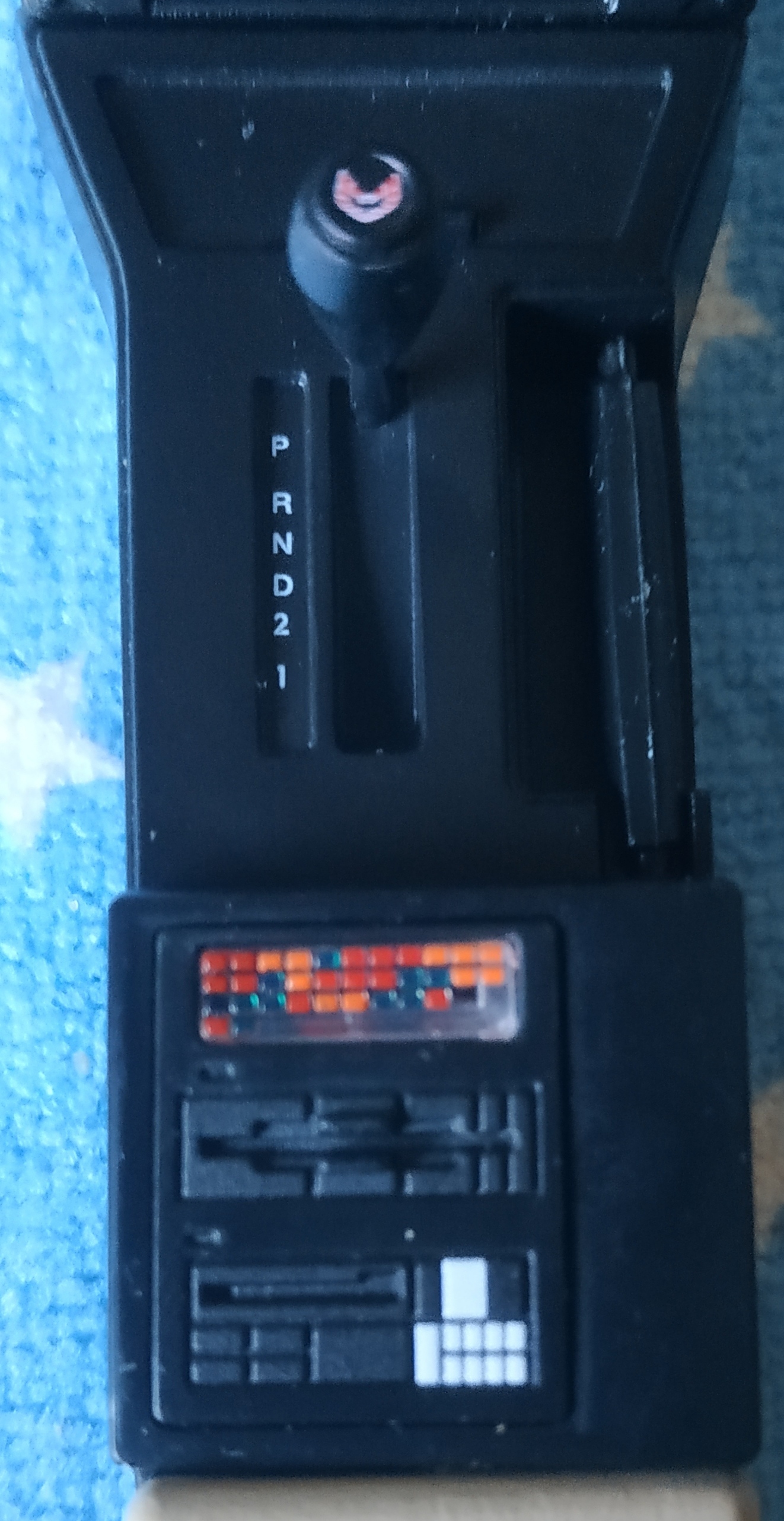

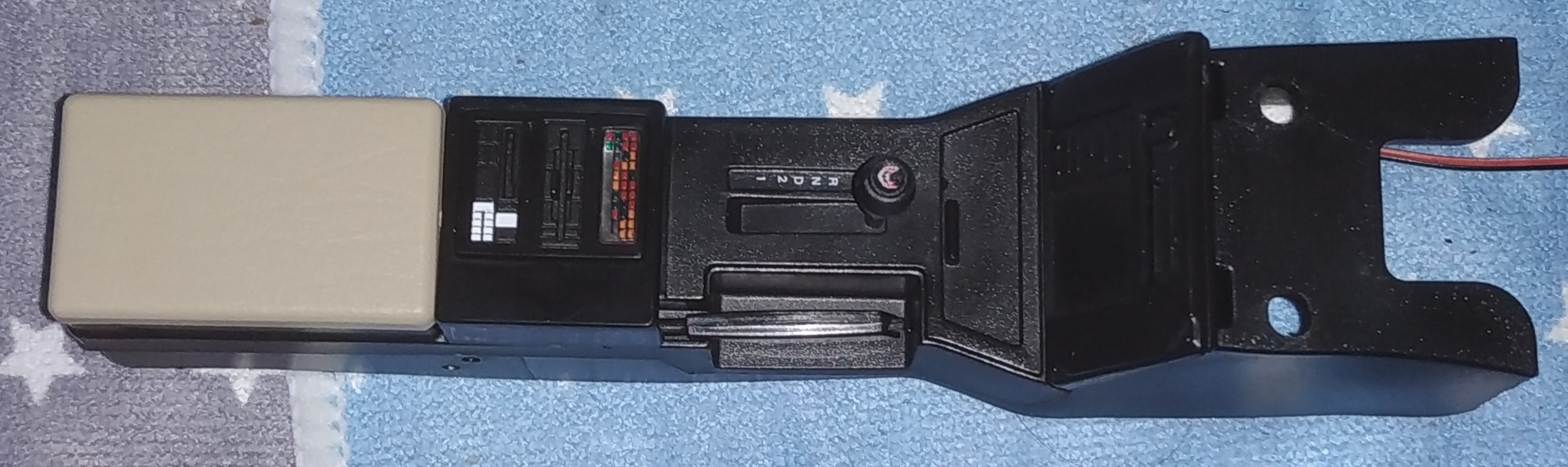

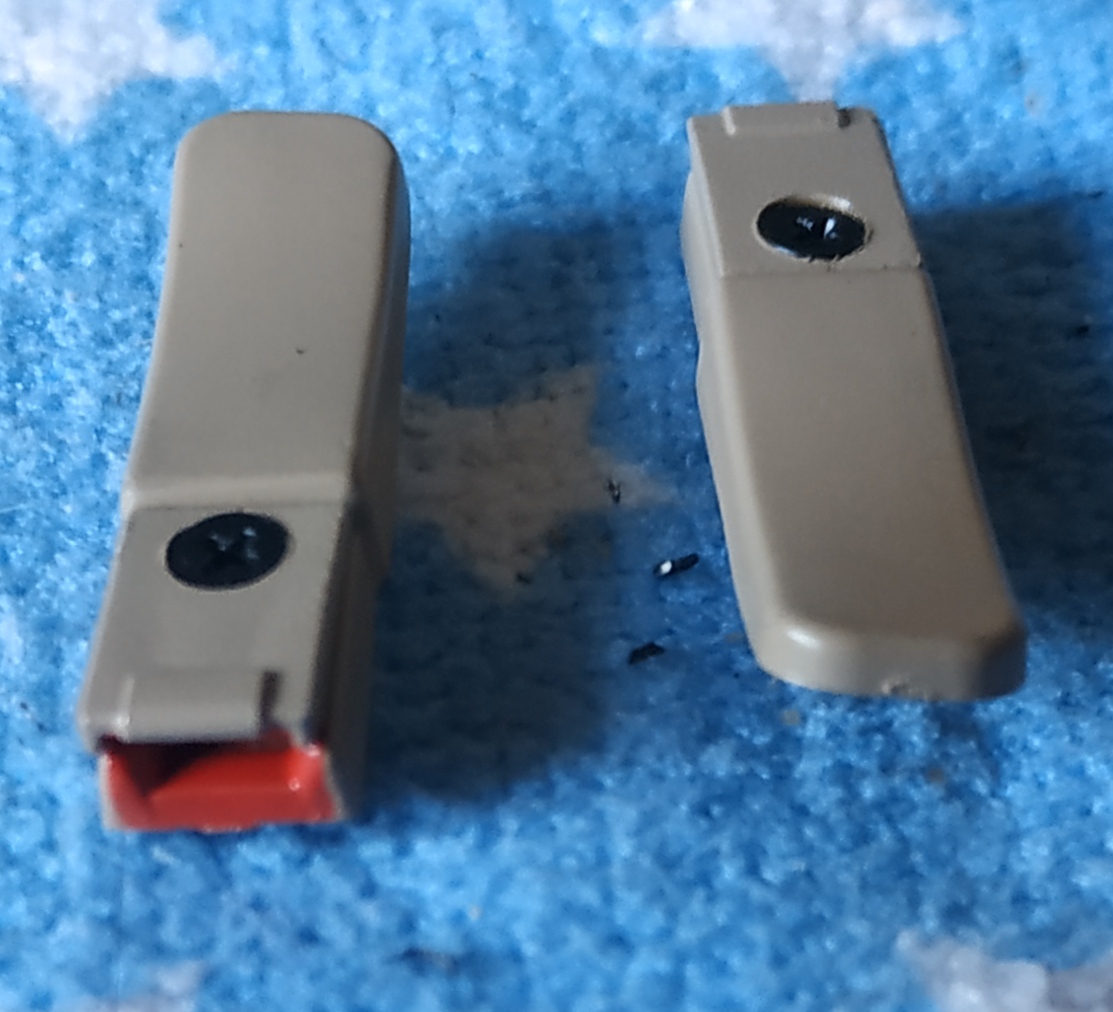

Résultat :

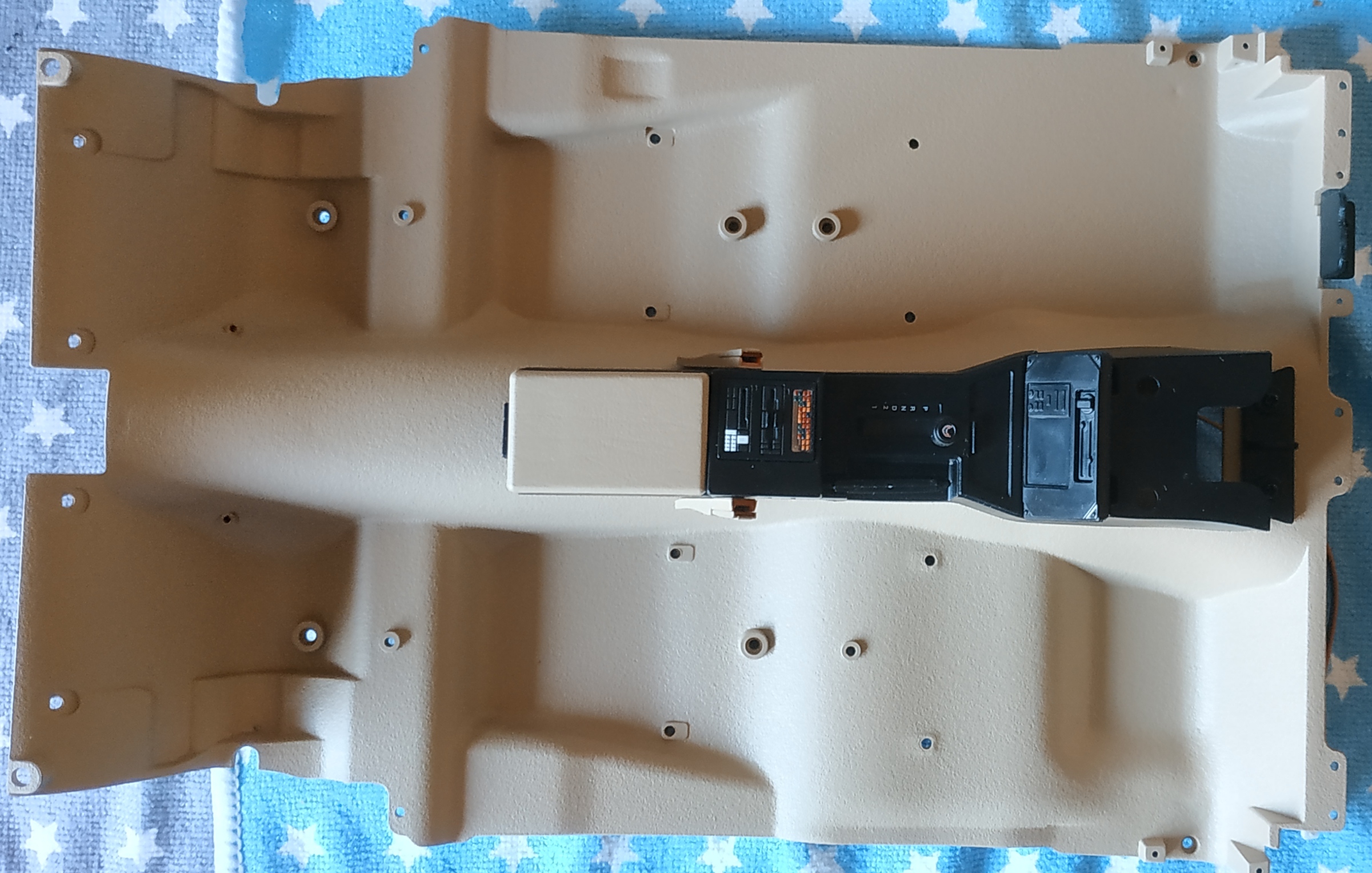

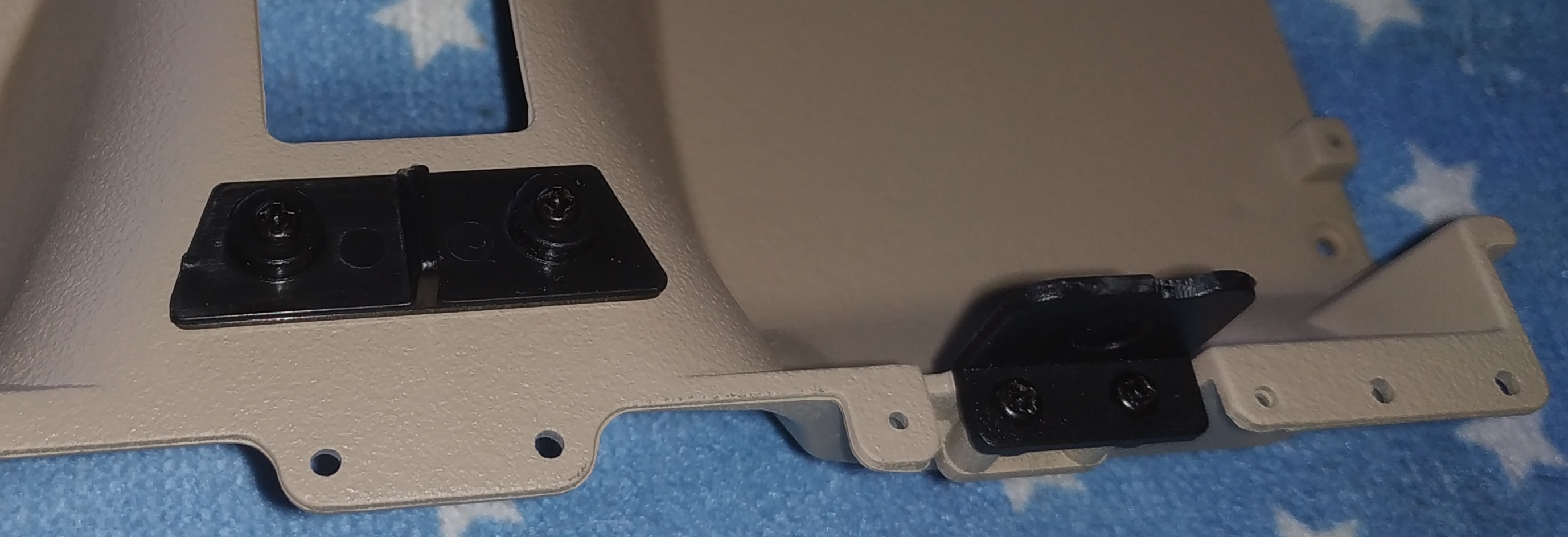

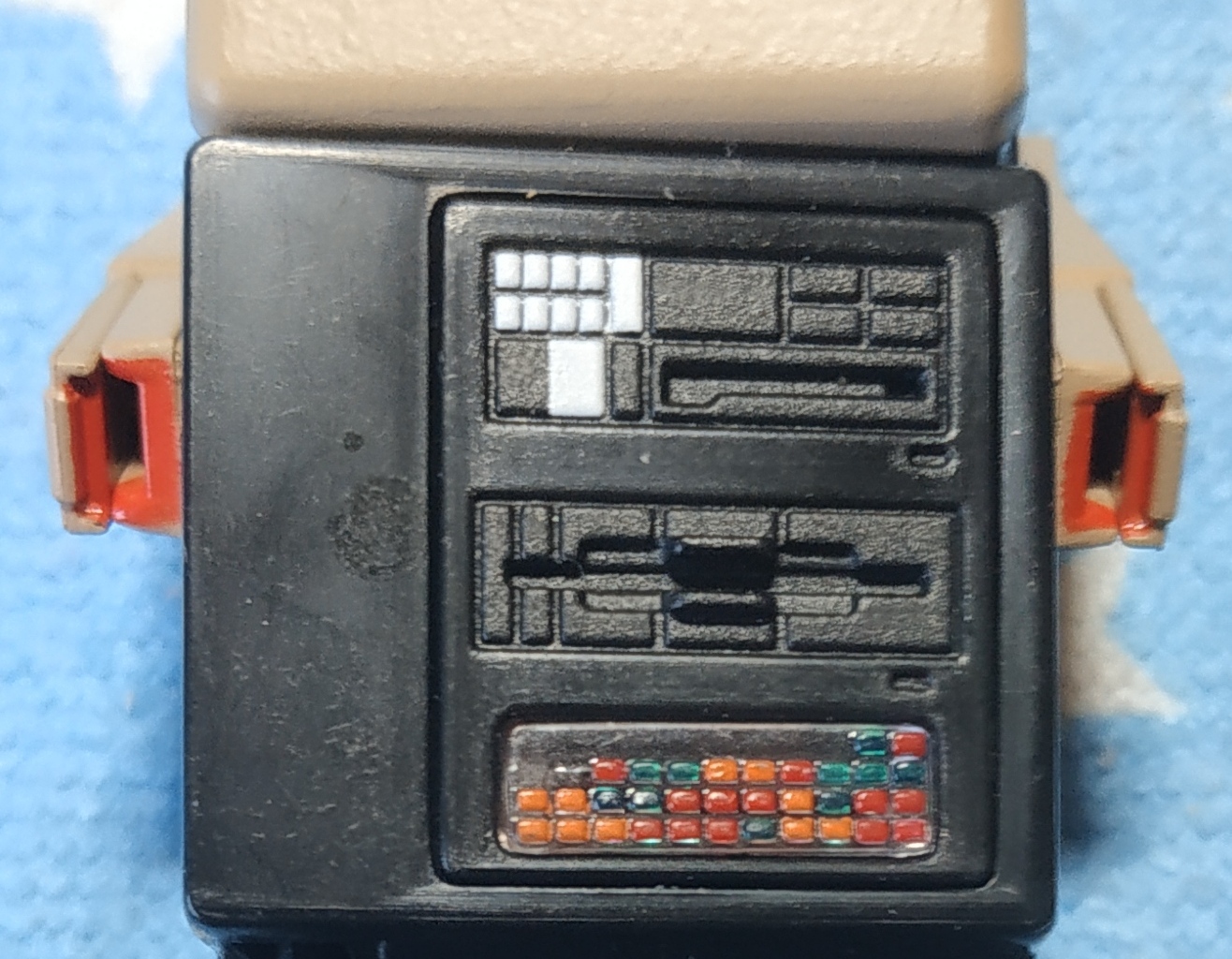

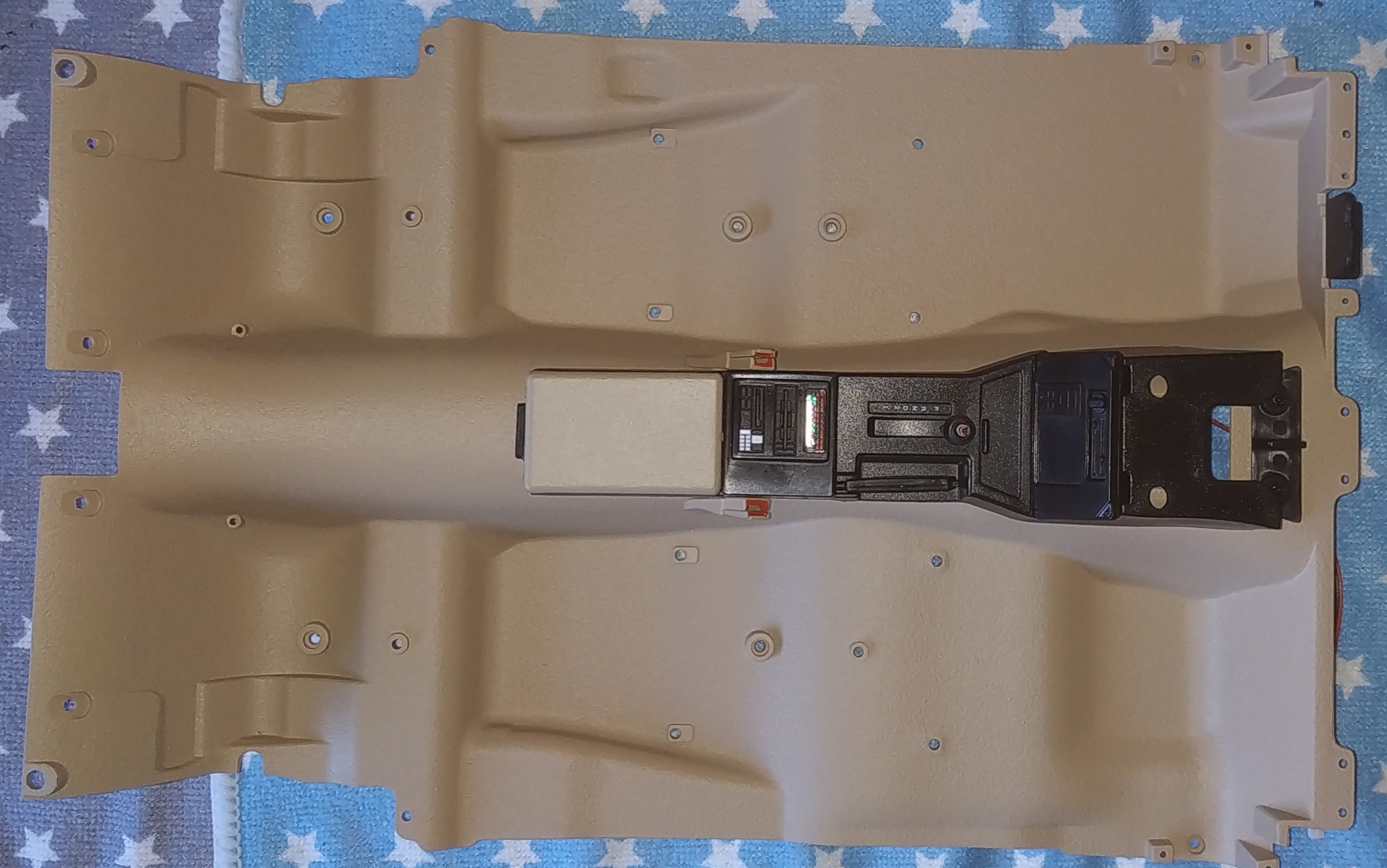

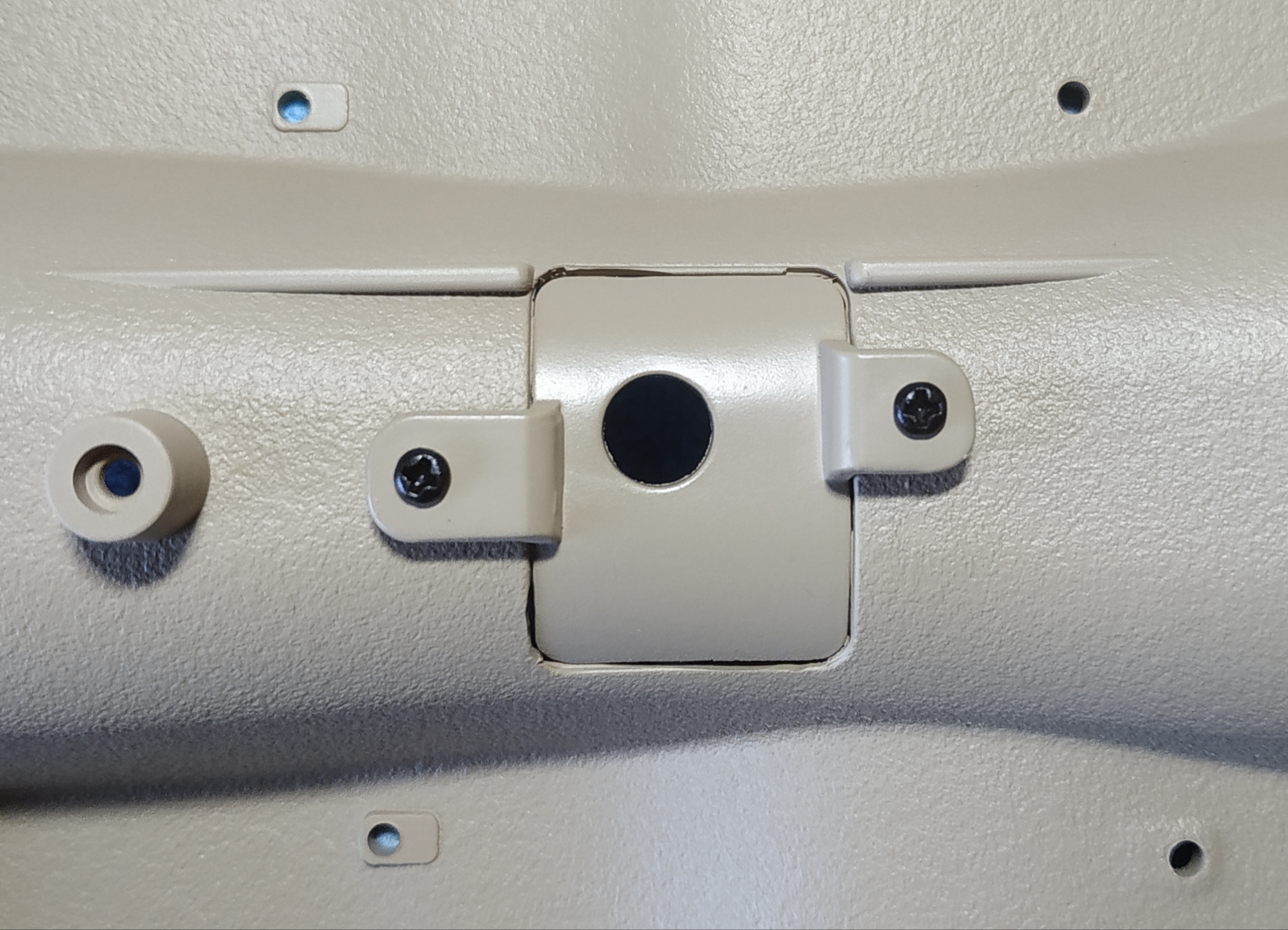

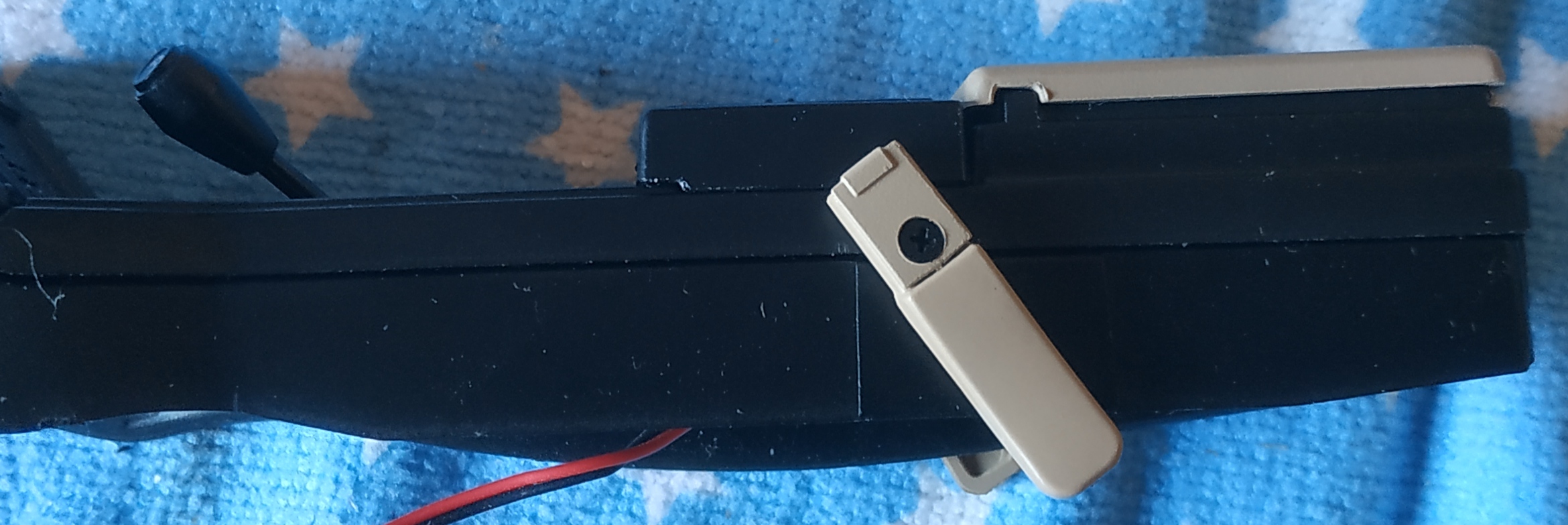

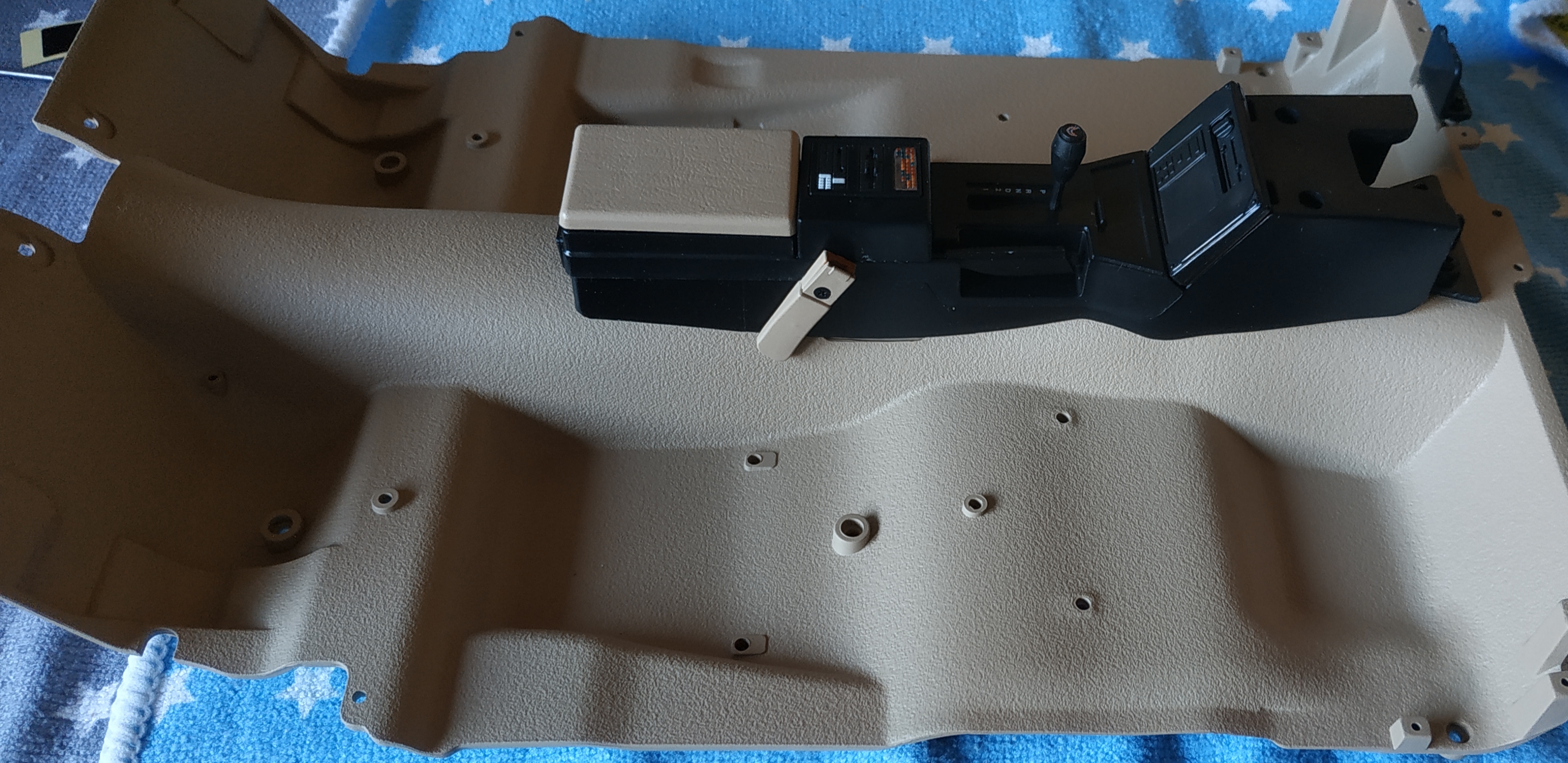

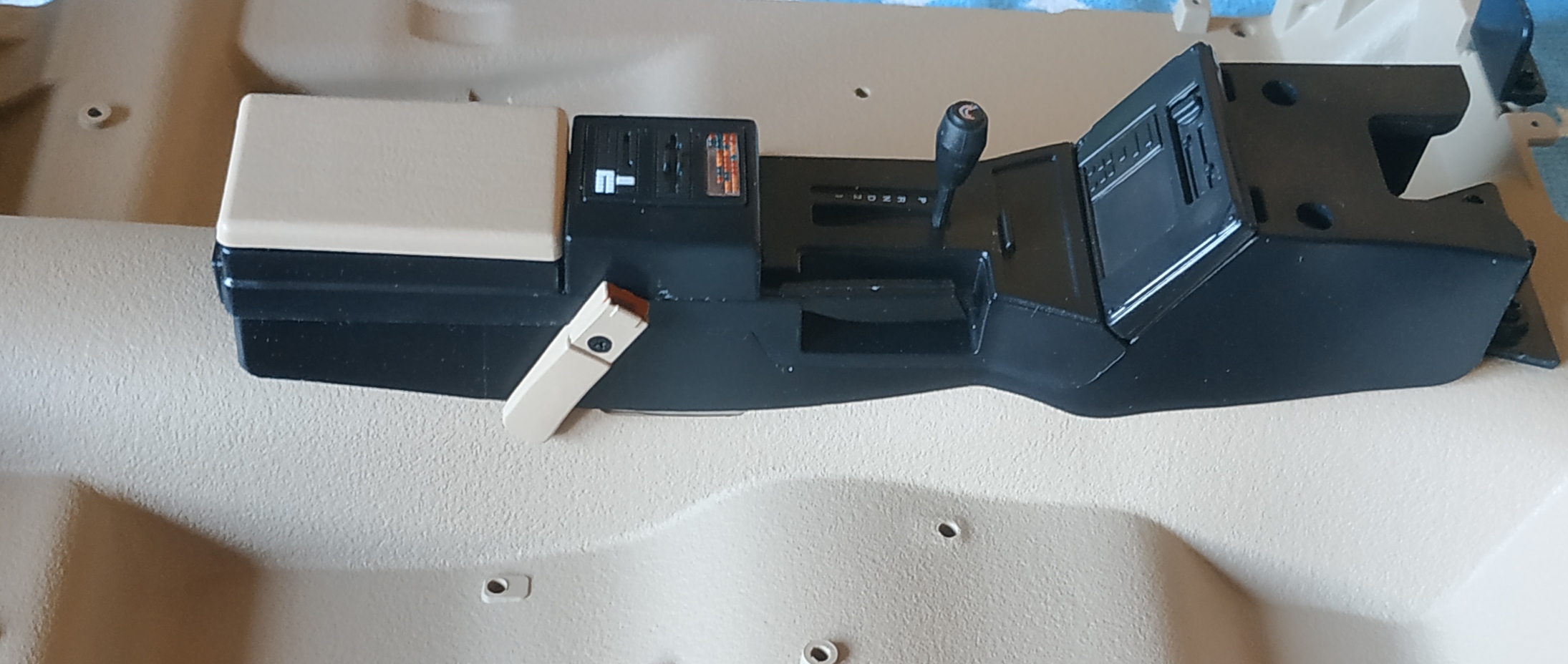

Le numéro 52 inclue les éléments pour le montage de la coque du tunnel de transmission et de la console centrale sur le plancher intérieur : panneau de plancher intérieur, pièces de raccordement 1 et 2, plaque de liaison.

Dans ce numéro, vous allez monter le tunnel de transmission et la console centrale sur le plancher intérieur.

Résultat :

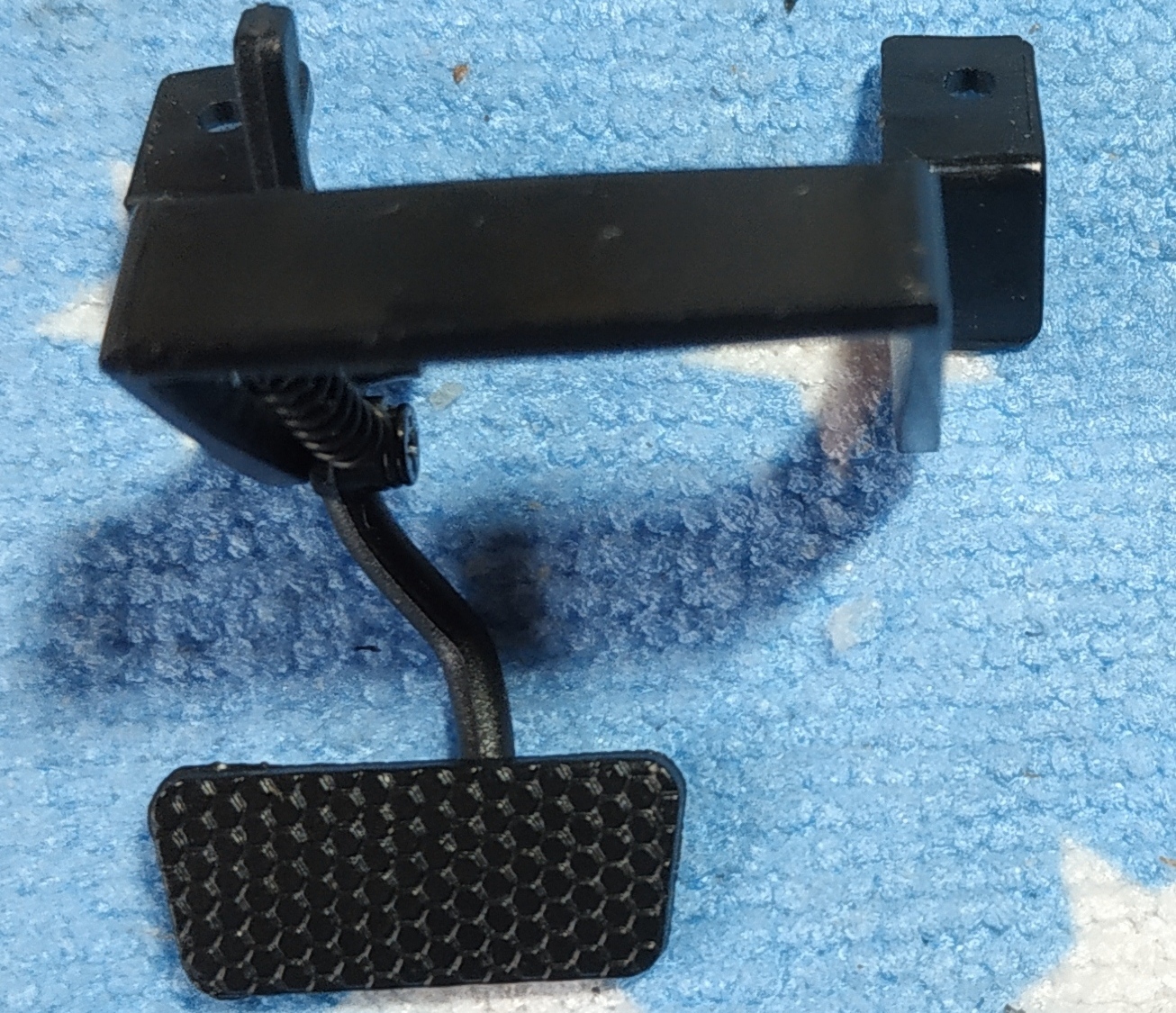

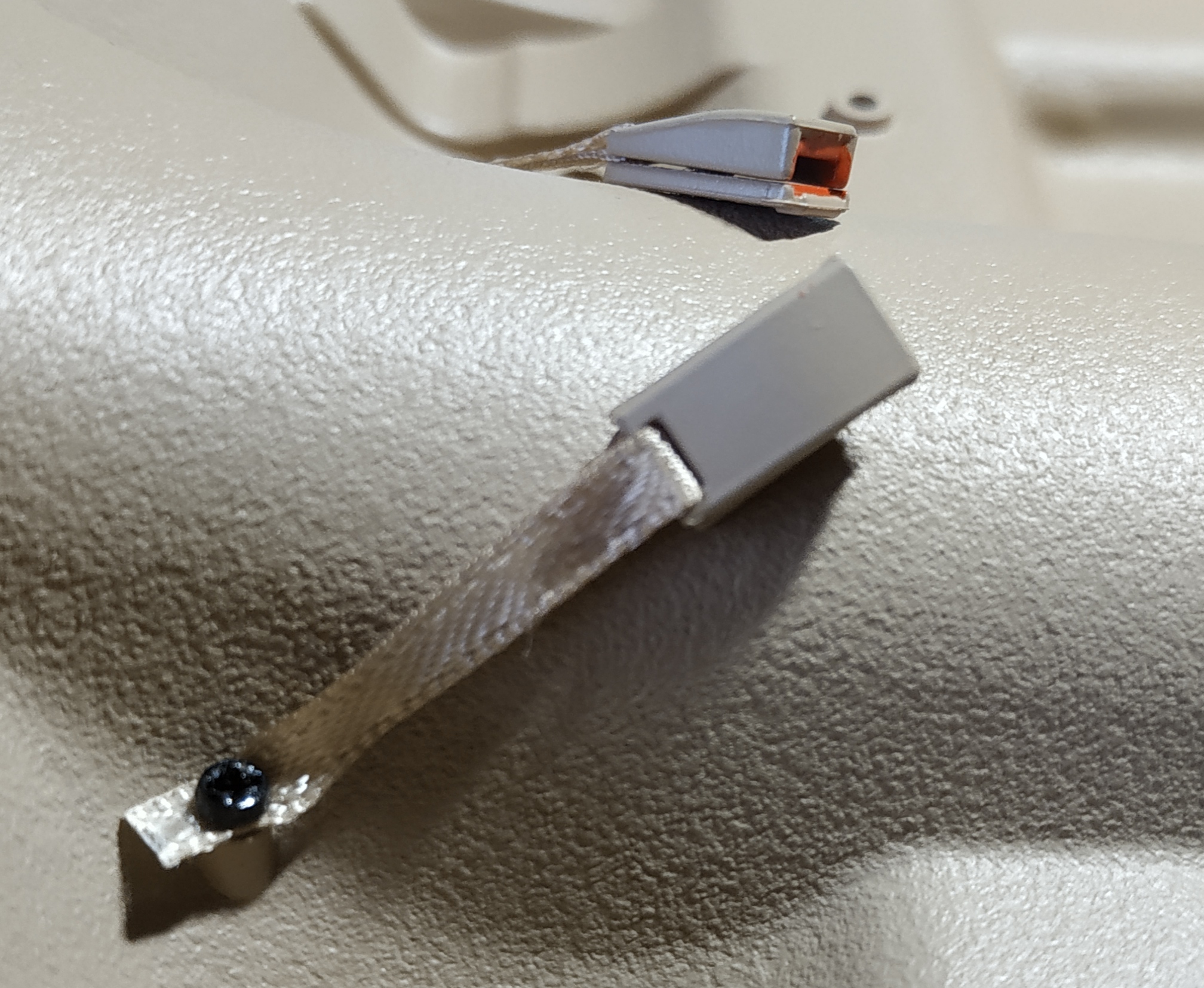

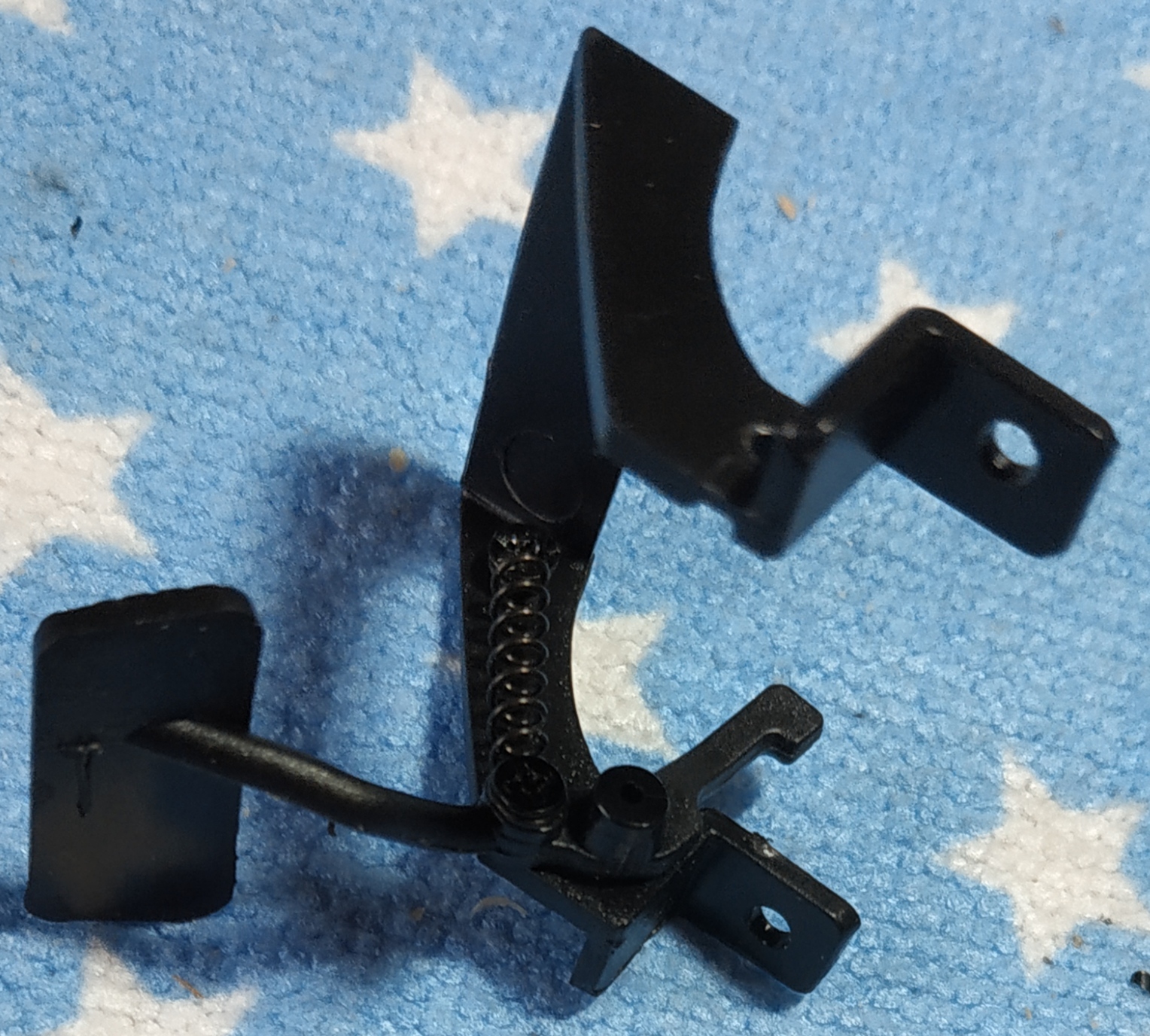

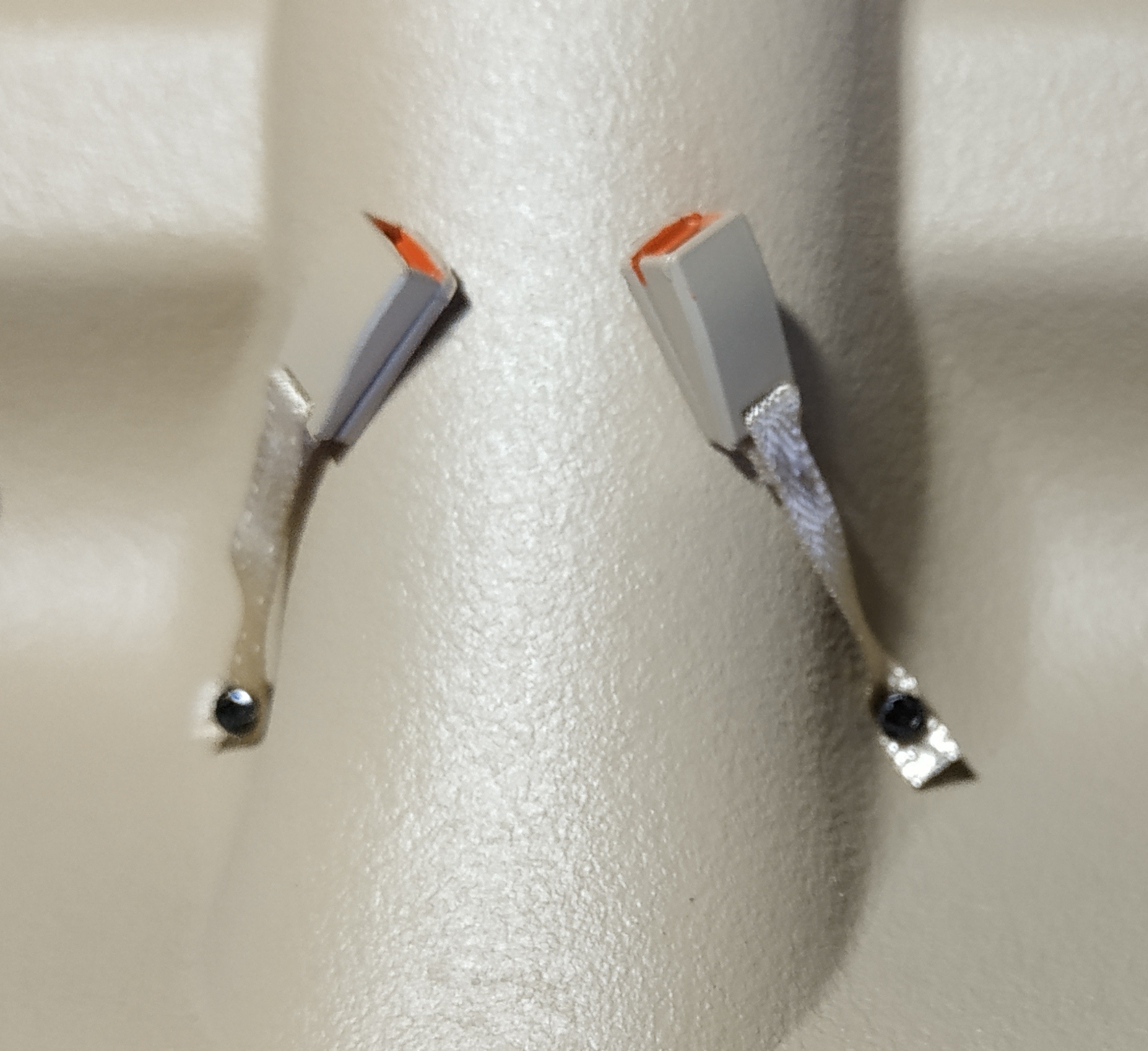

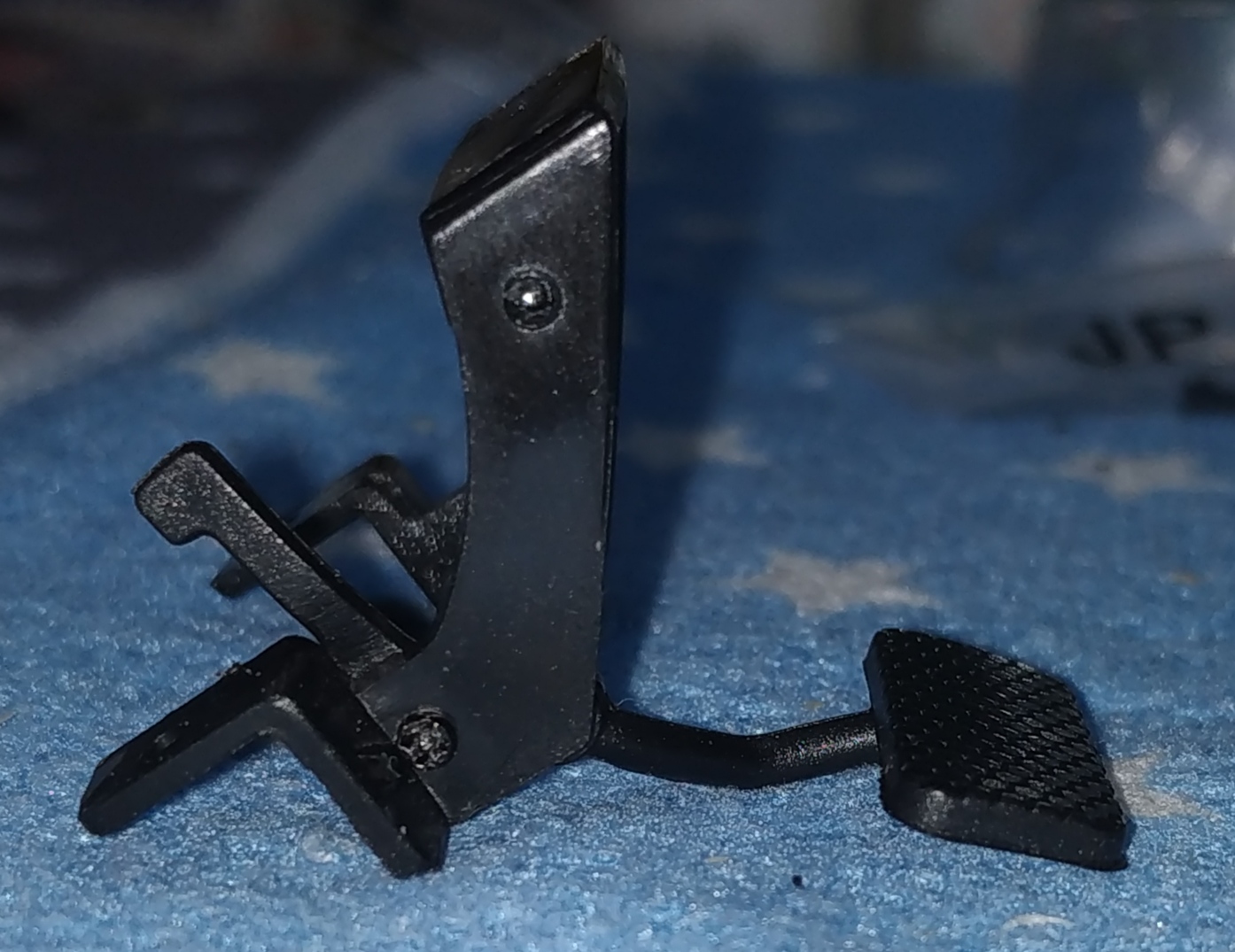

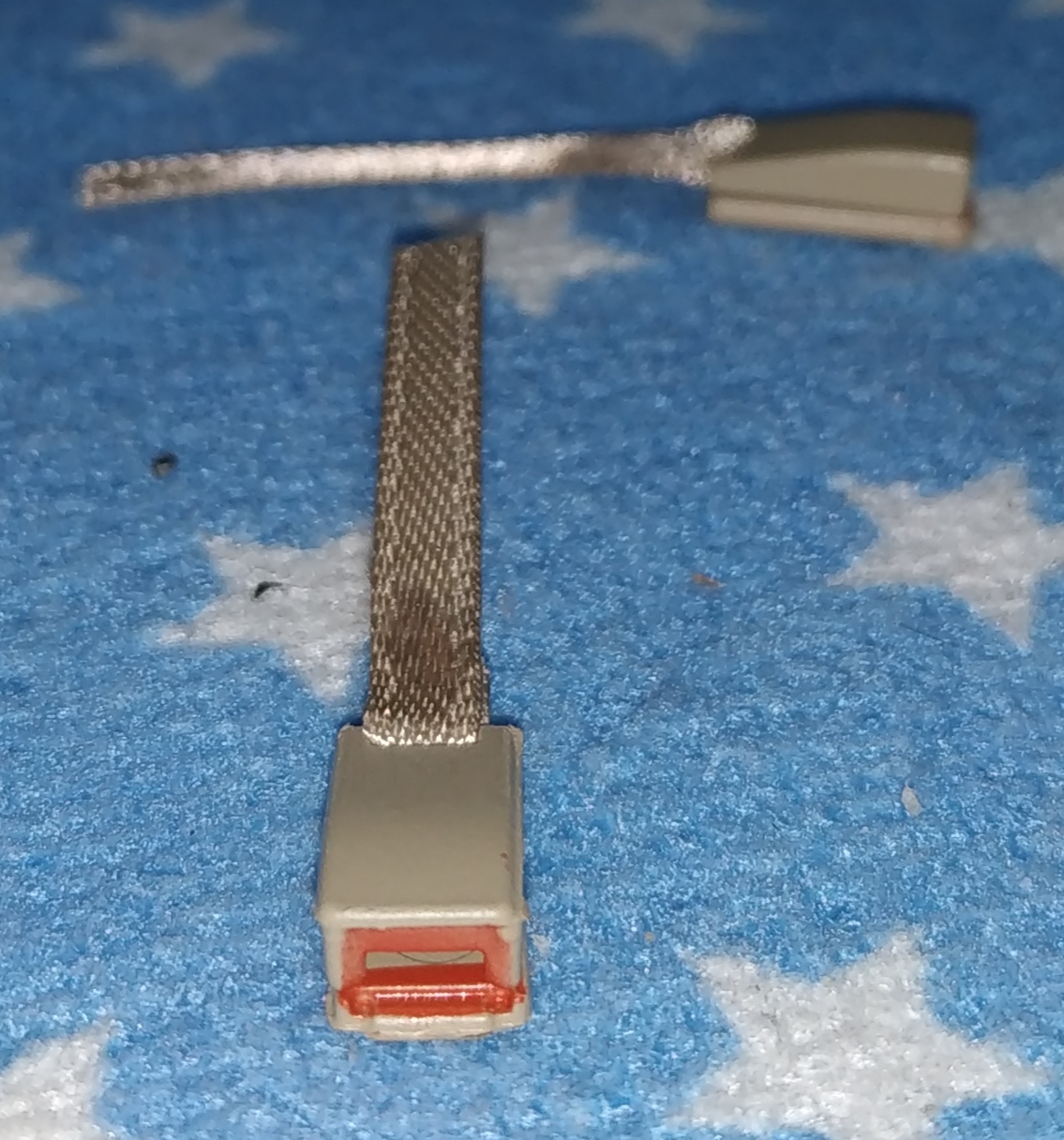

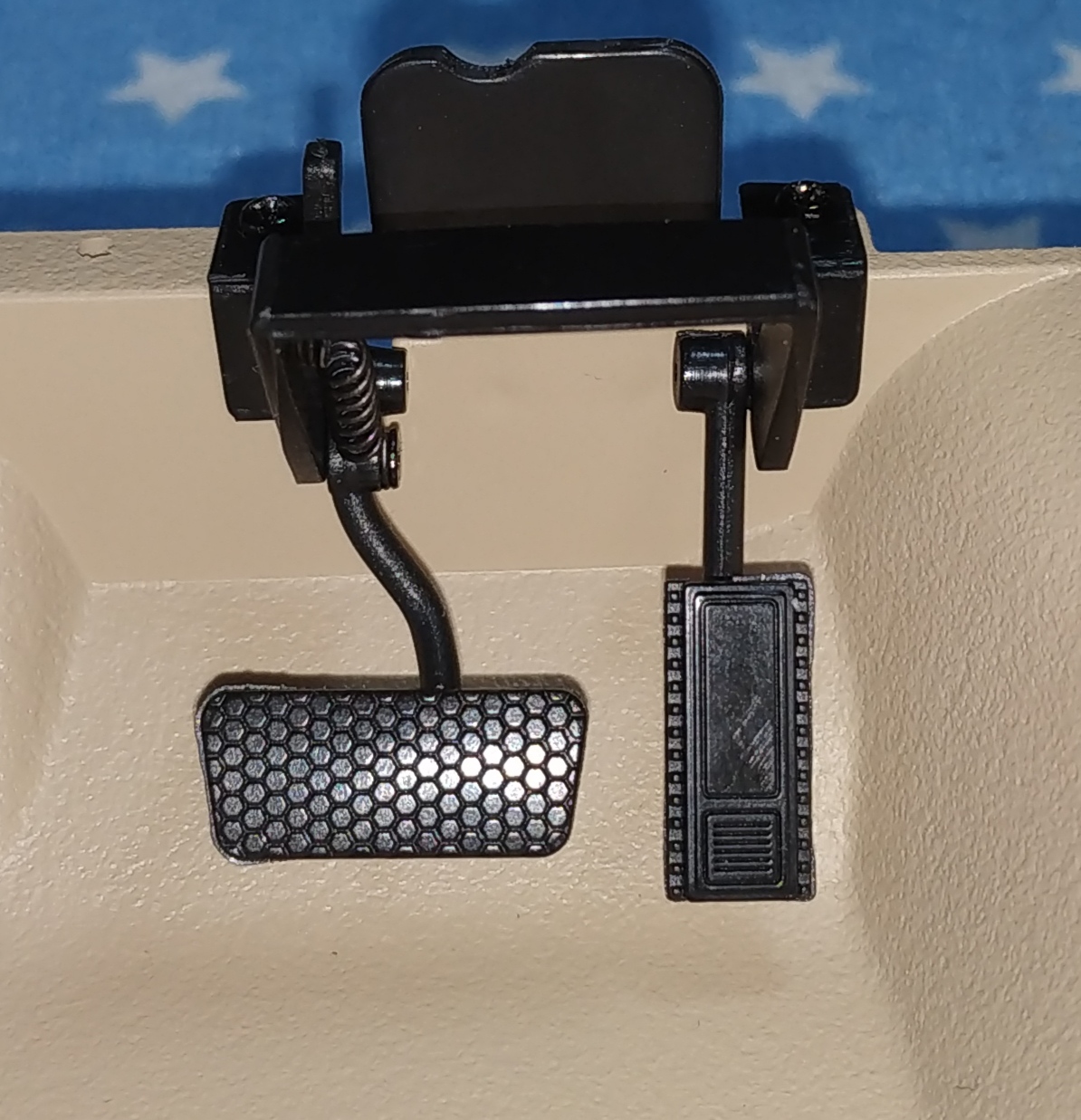

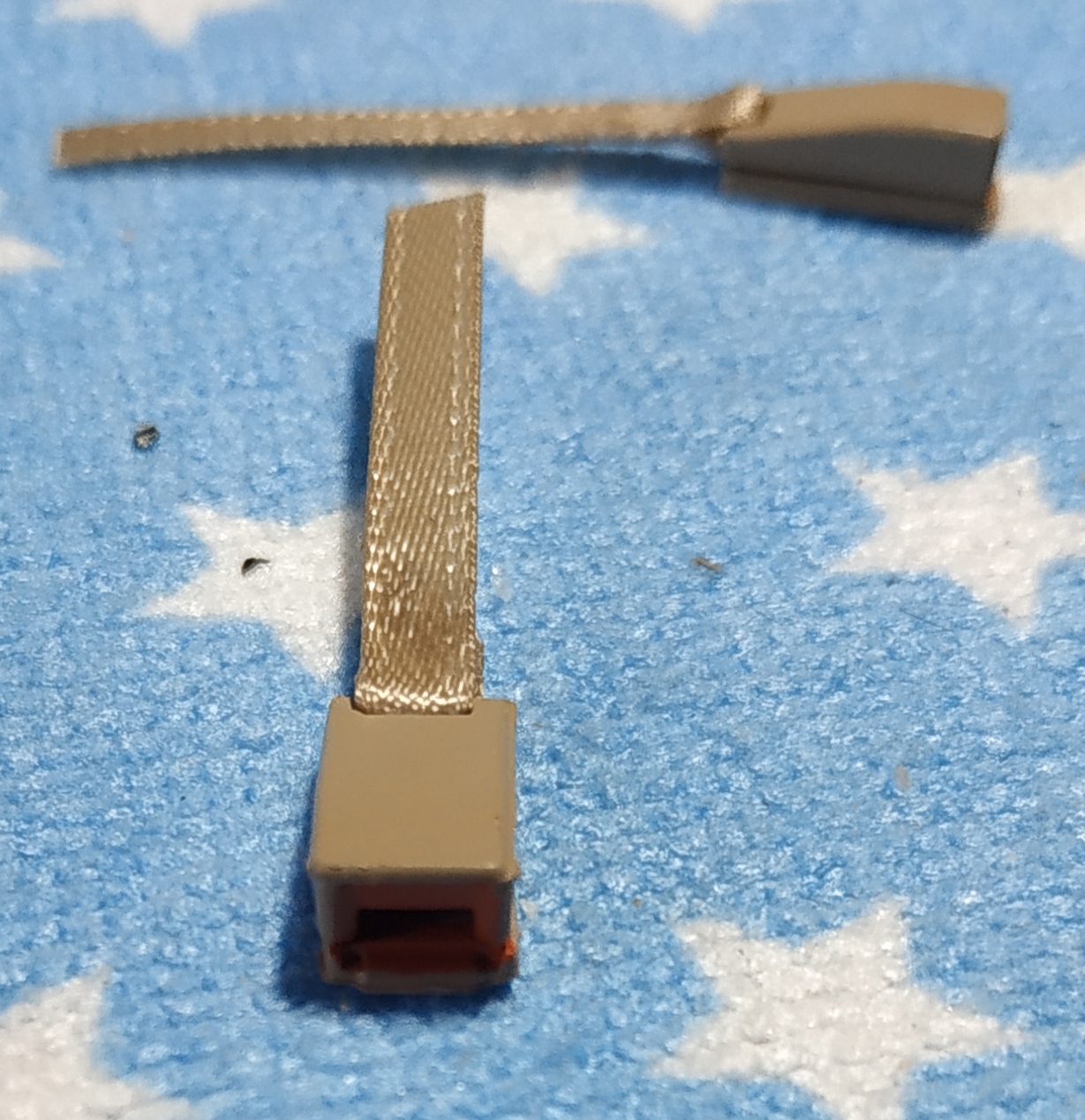

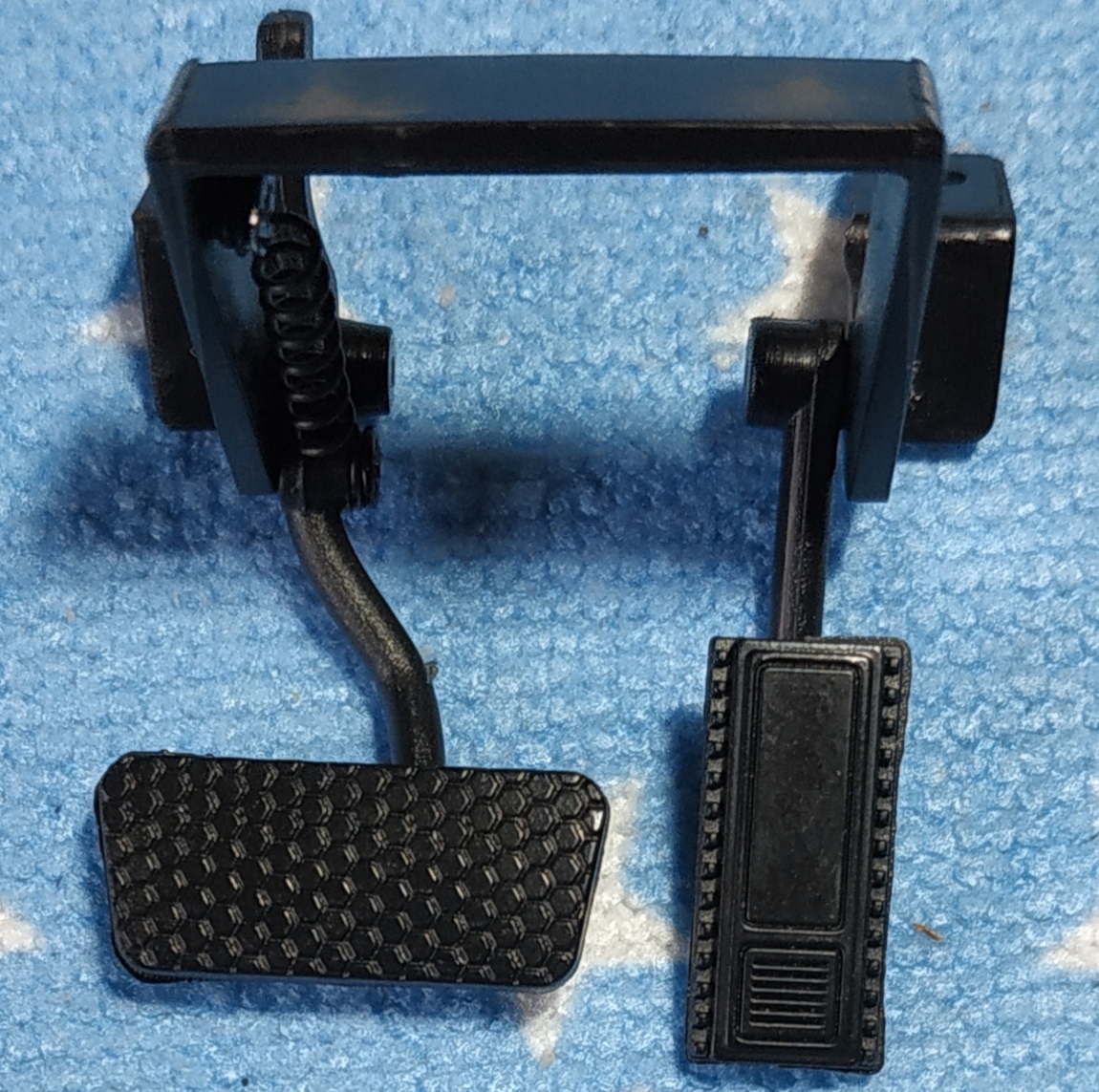

Le numéro 53 inclue les éléments pour le montage des pédales et des ancrages des ceintures de sécurité : support de pédalier, pédale d'accélérateur, pédale de frein, ressort, sangles et fixations des ceintures de sécurité, habillages des fixations des ceintures.

Dans ce numéro, vous allez monter les pédales et les ancrages des ceintures de sécurité sur le panneau du plancher intérieur.

Résultat :

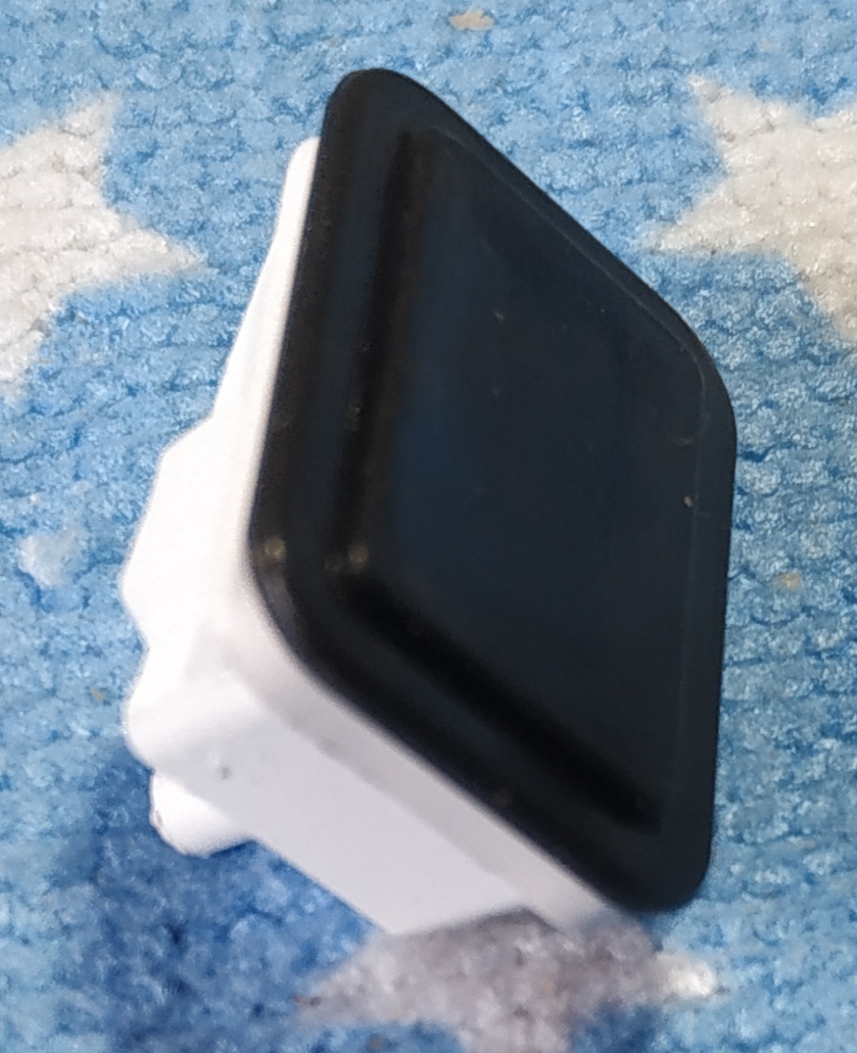

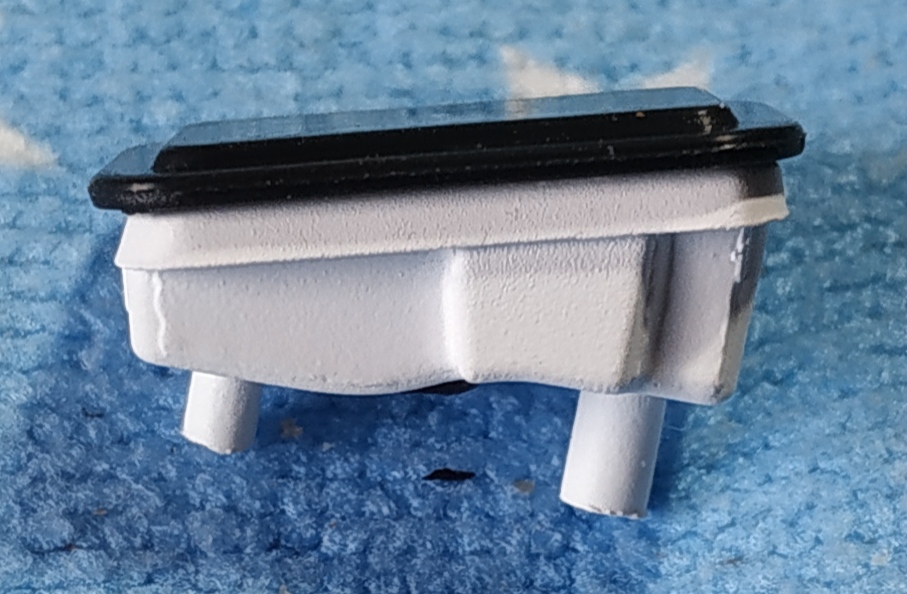

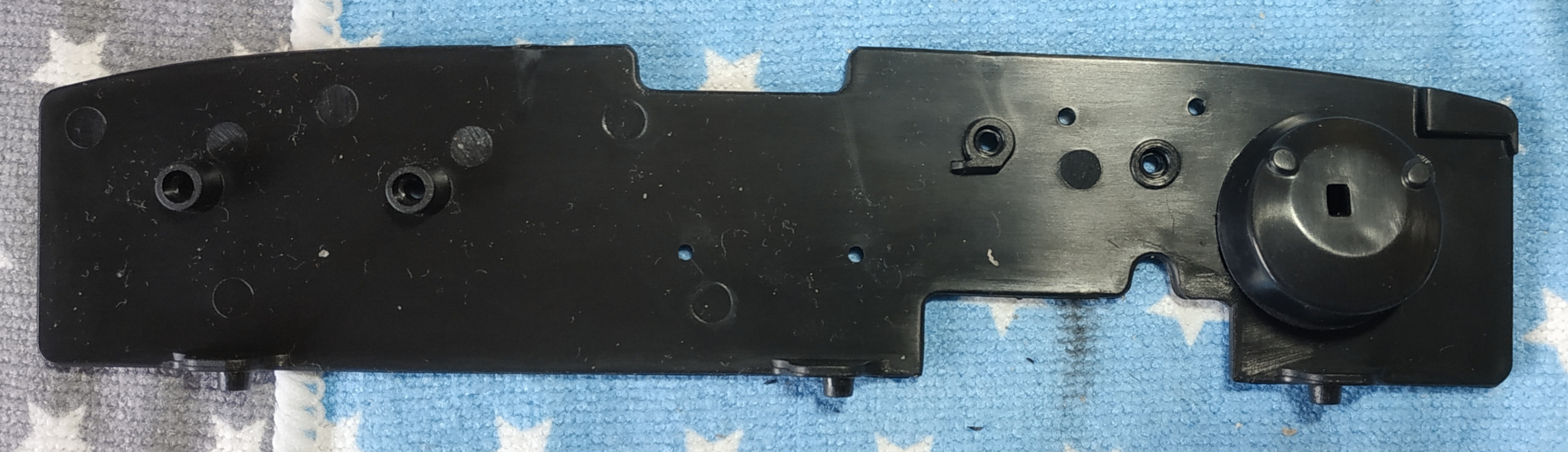

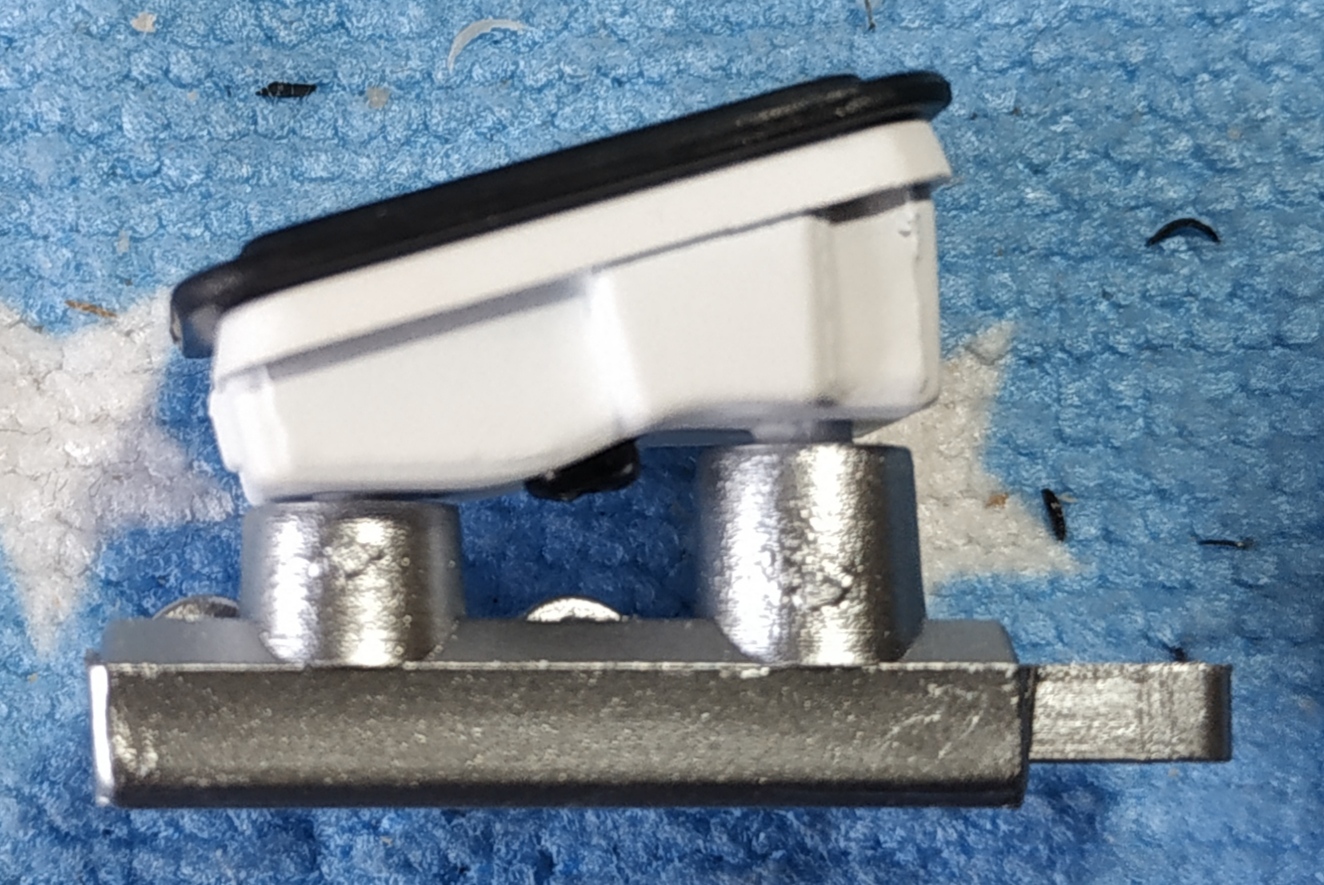

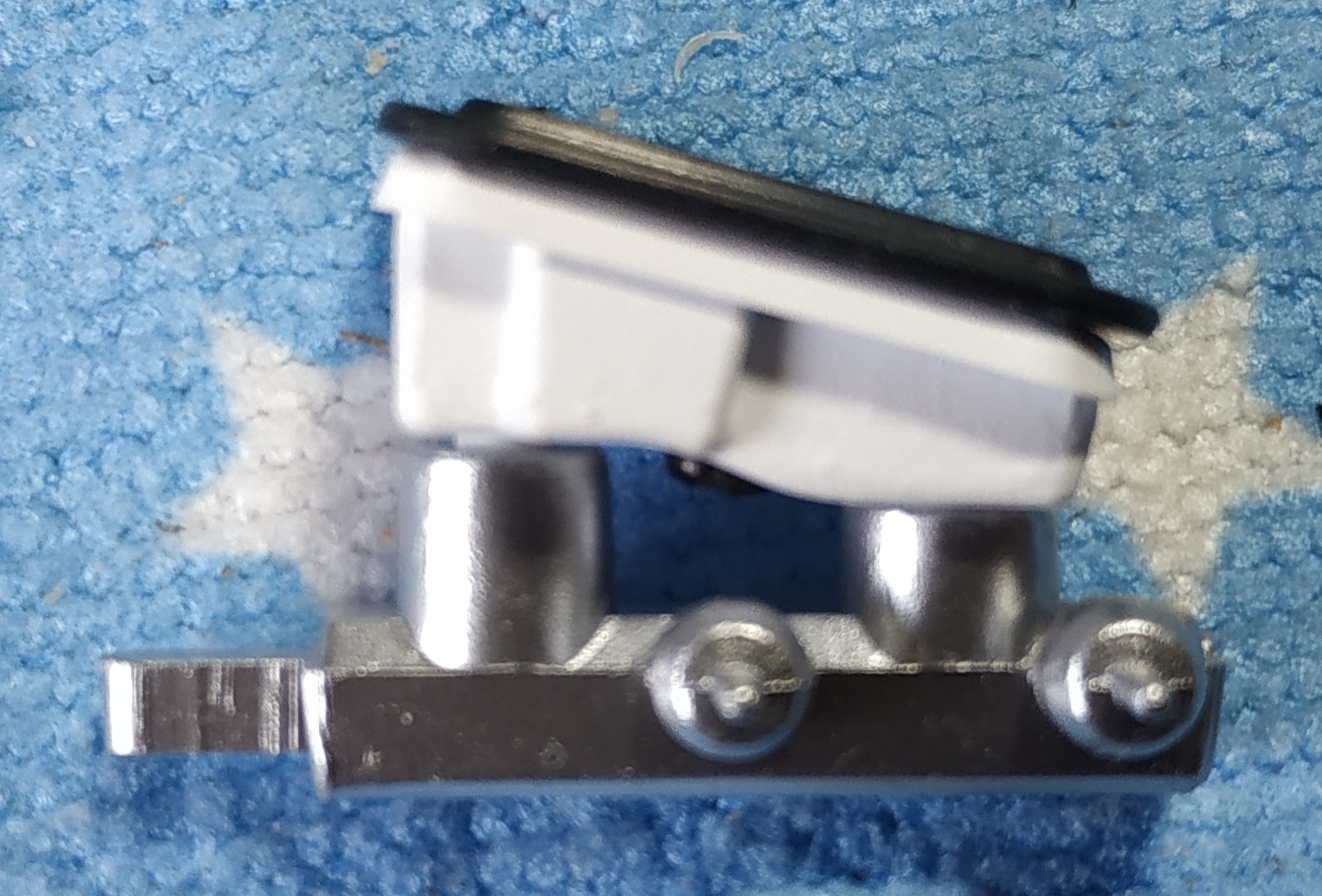

Le numéro 54 inclue les éléments pour le montage du servo-frein et du réservoir de liquide de frein : cloison pare-feu, servo-frein, bouchon du réservoir de liquide de frein, réservoir de liquide de frein, maître-cylindre de frein.

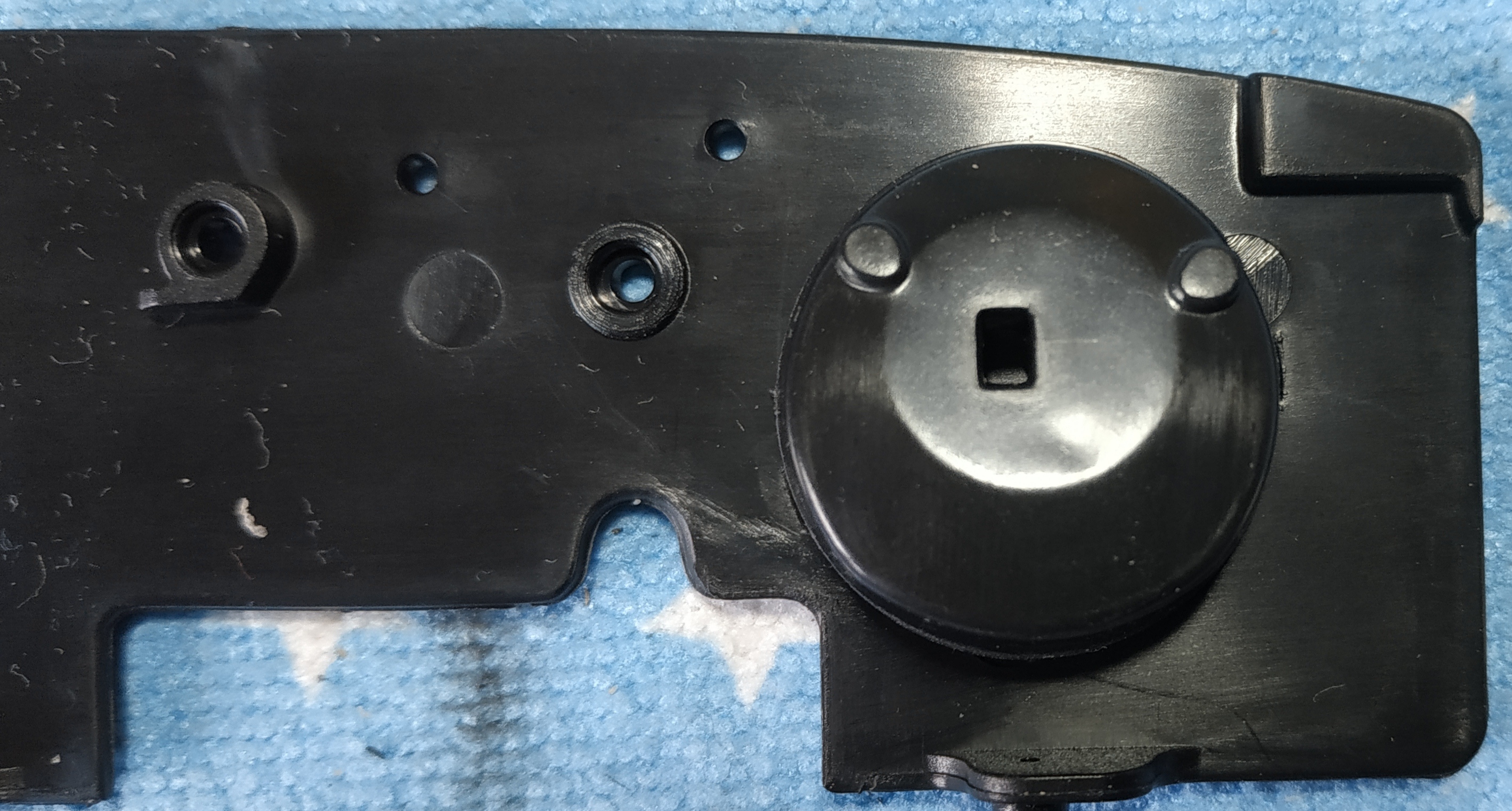

Dans ce numéro, vous allez monter le servo-frein et le réservoir de liquide de frein sur la cloison pare-feu.

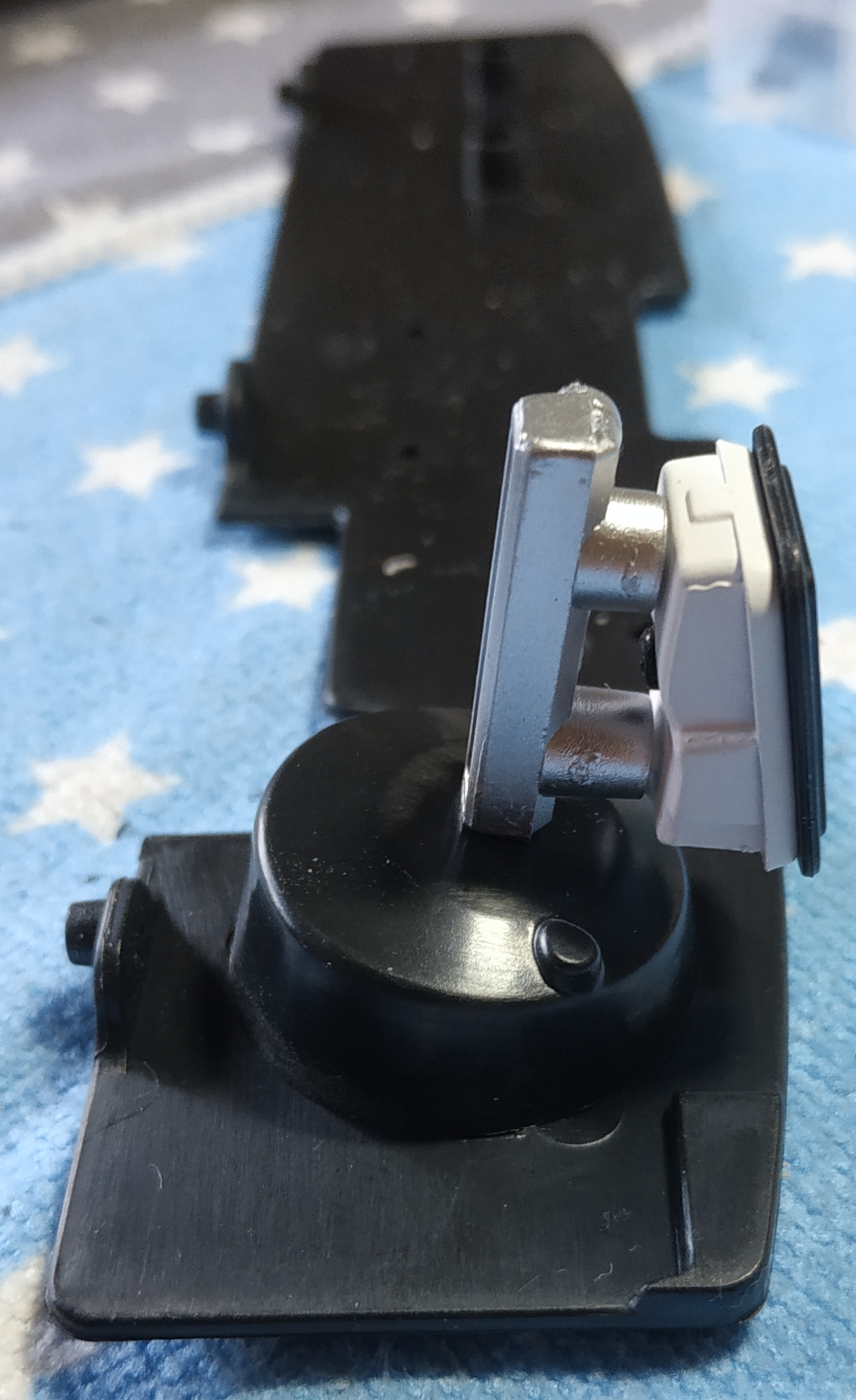

Etape 4 et résultat :

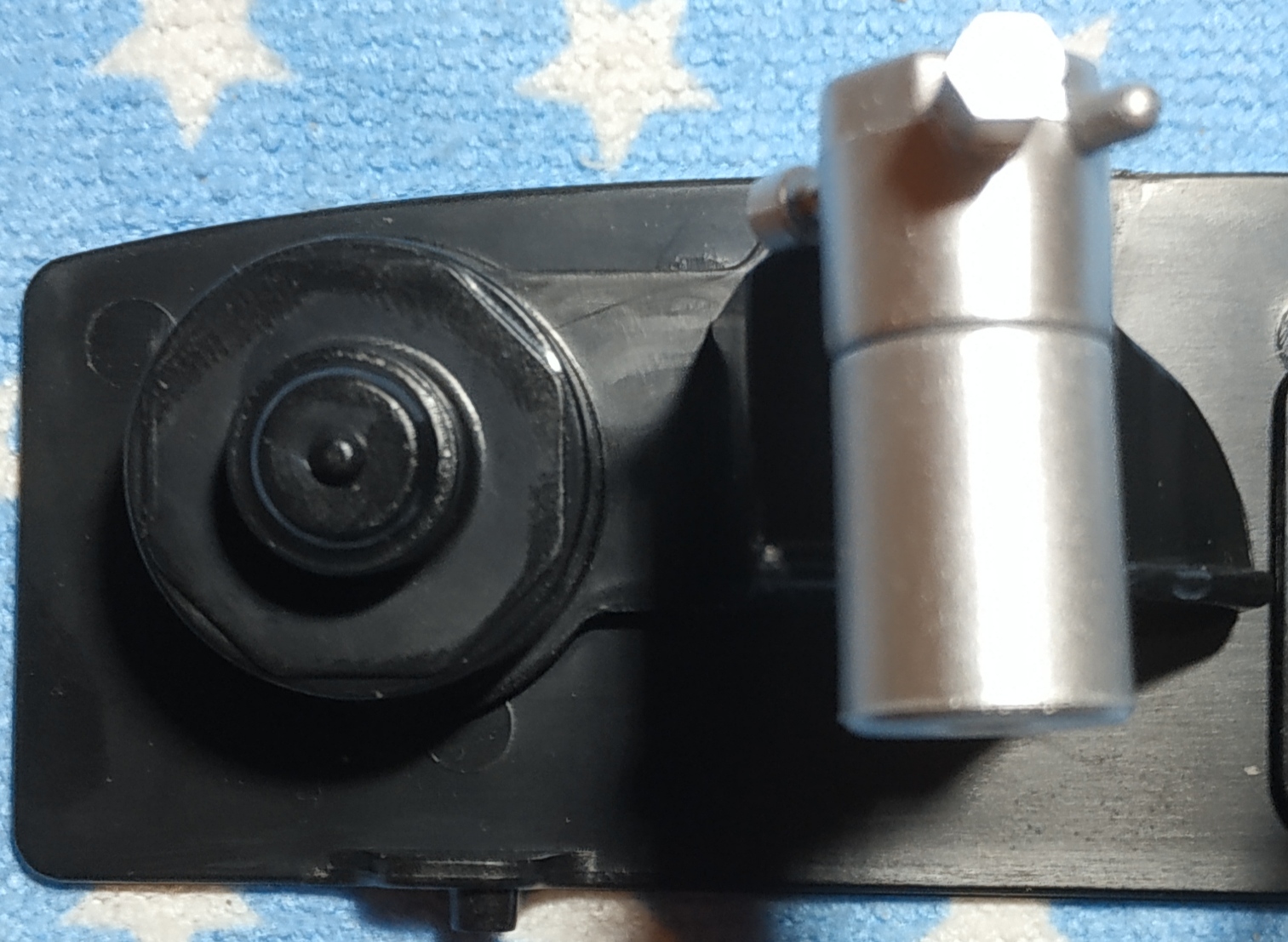

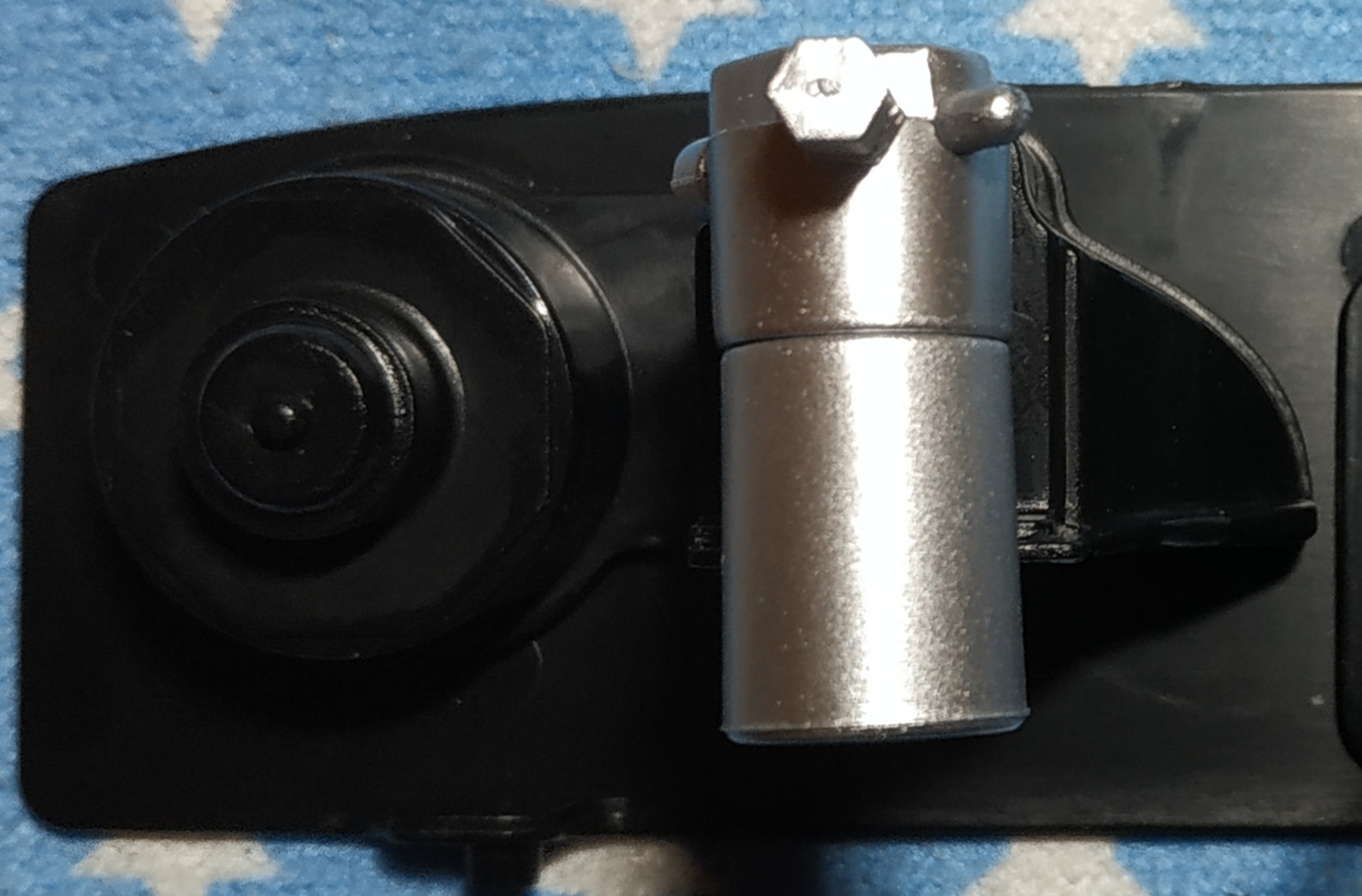

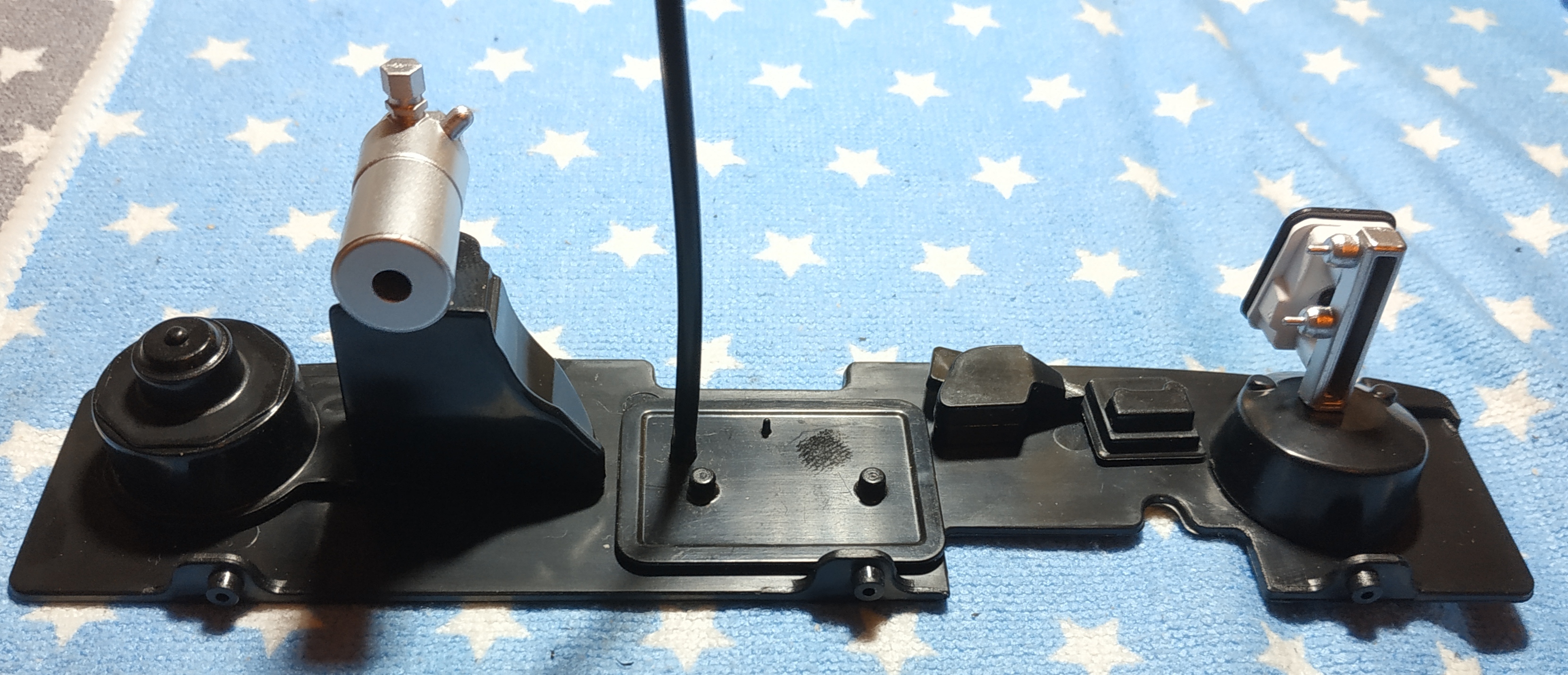

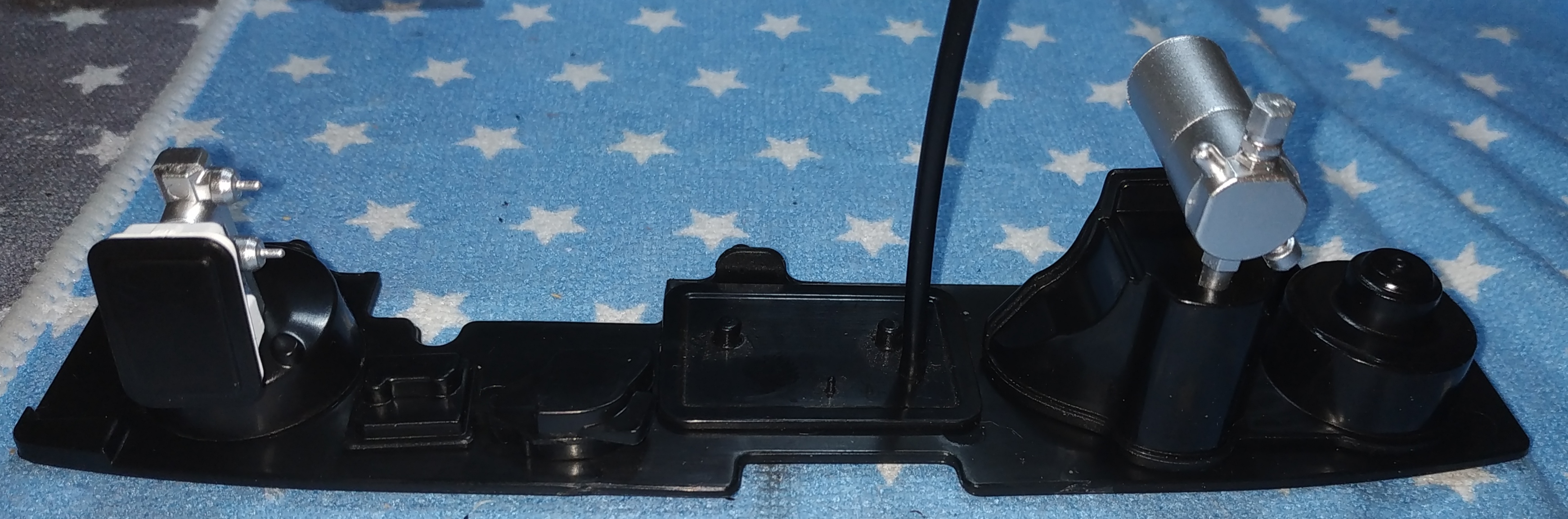

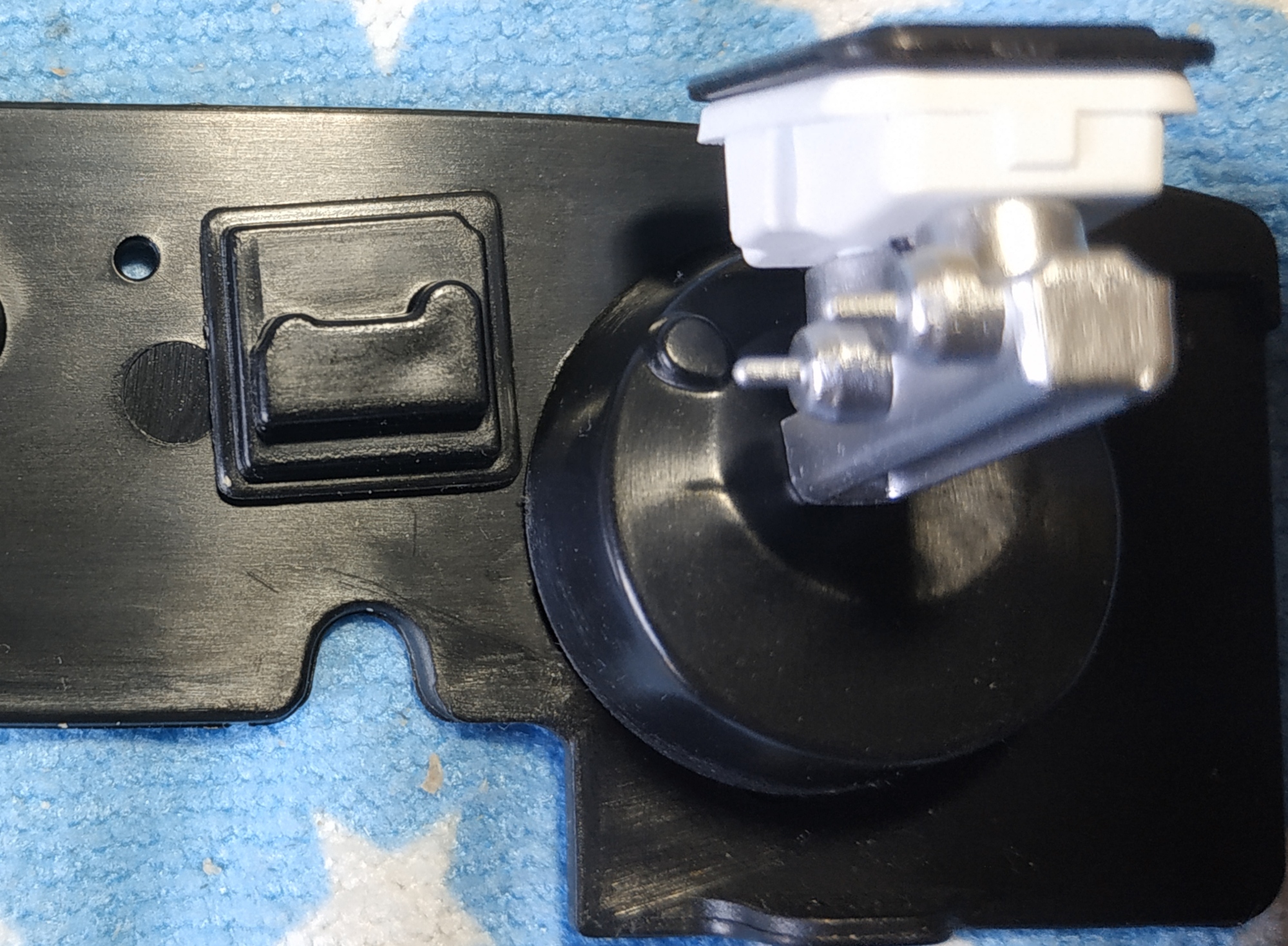

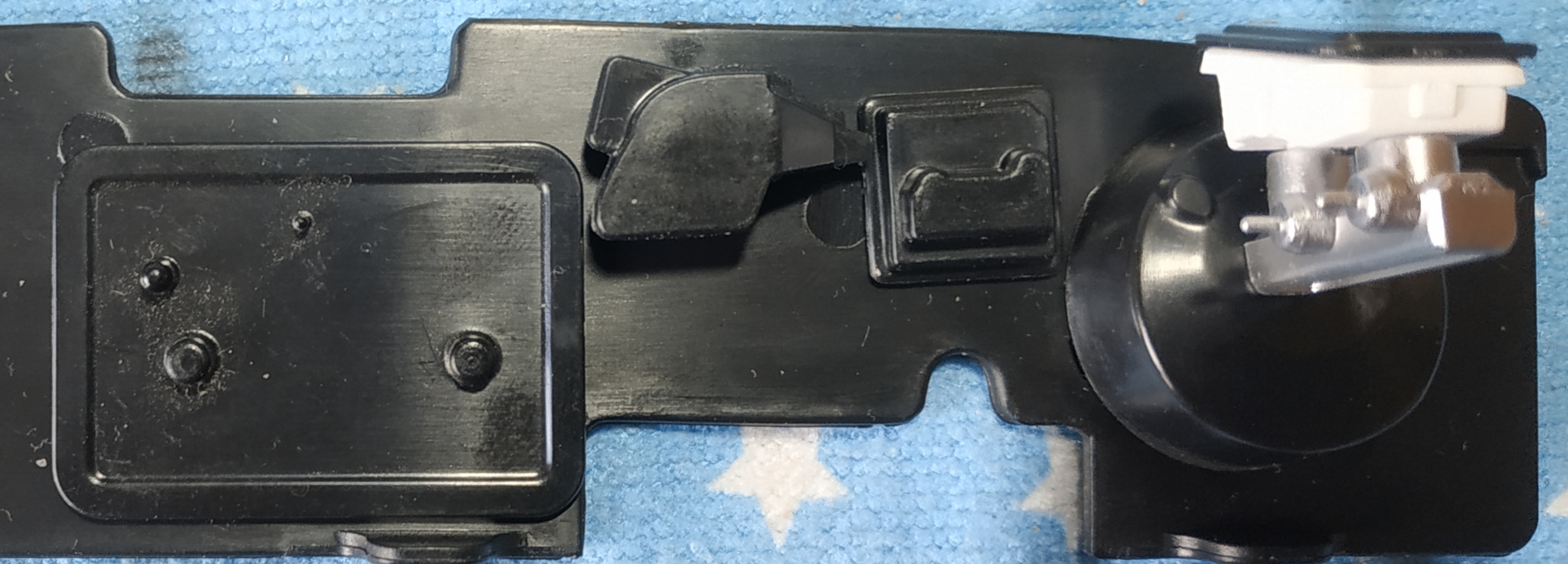

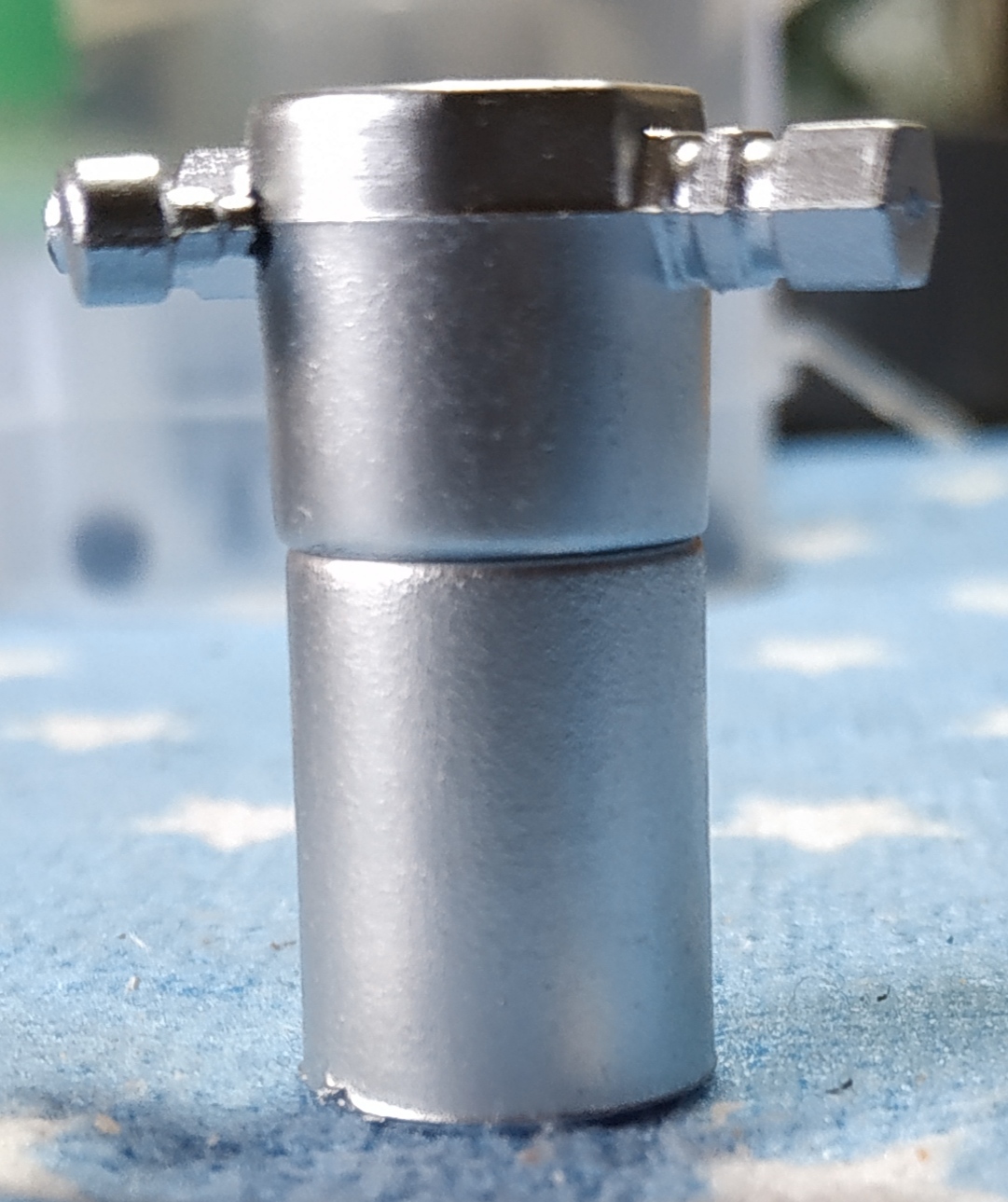

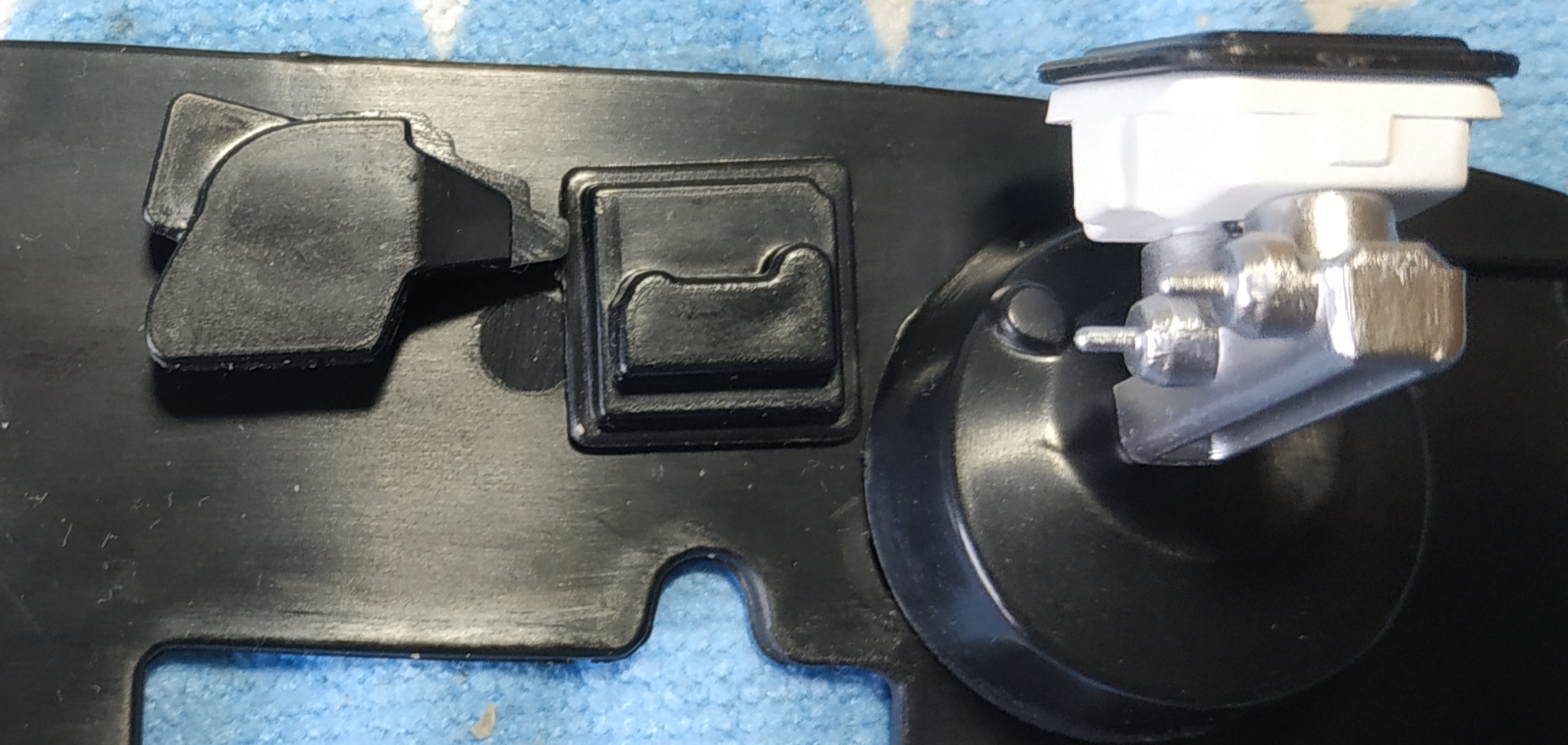

Le numéro 55 inclue les éléments pour le montage des systèmes de la cloison pare-feu : boîte à fusibles, moteur d'essuie-glace, couvercle du module de chauffage, boîtier du module de chauffage, couvercle du vase d'expansion de liquide de refroidissement, vase d'expansion de liquide de refroidissement, durite de cloison pare-feu.

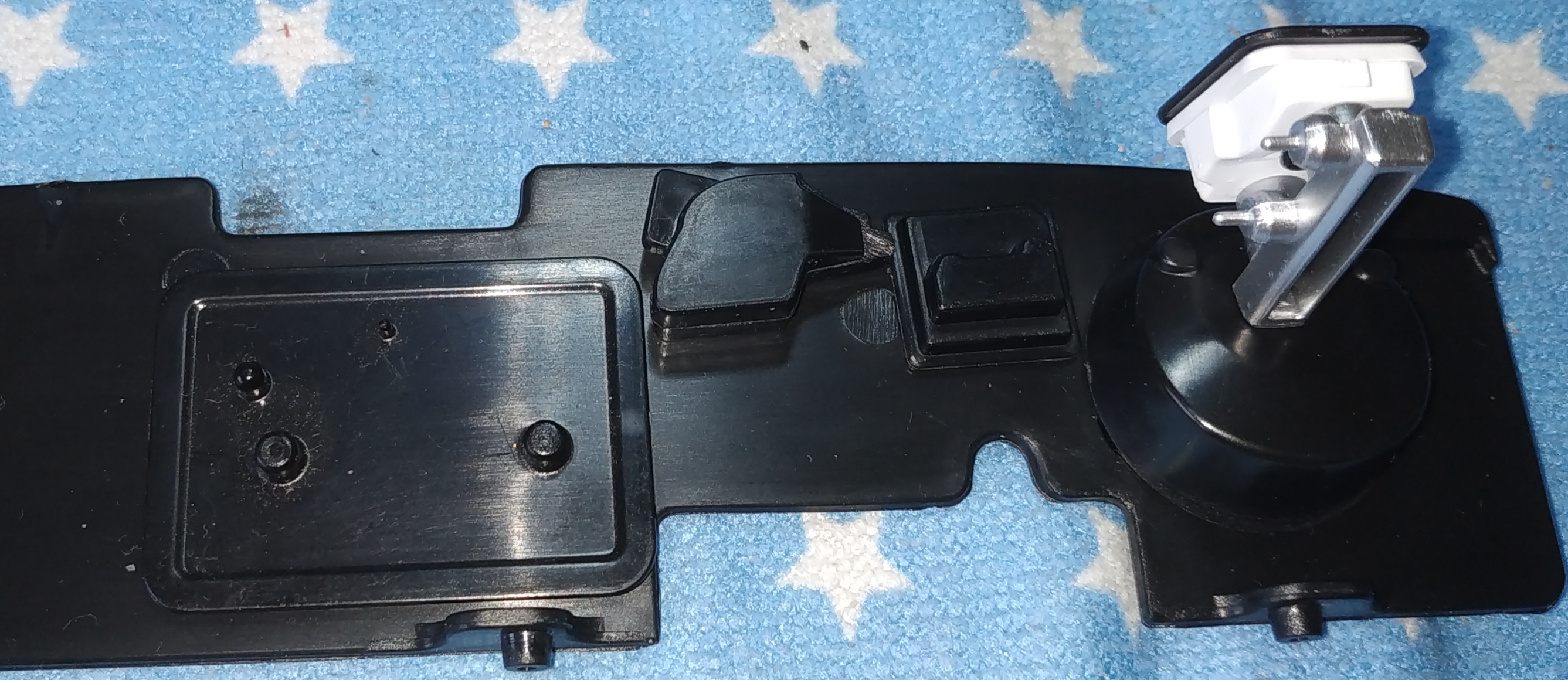

Dans ce numéro, vous allez monter la boîte à fusibles, le moteur d'essuie-glace et d'autres accessoires sur la cloison pare-feu.

Résultat :

Le numéro 56 inclue les éléments pour l'assemblage du siège conducteur : siège conducteur, base du siège conducteur, rembourrage du siège.

Dans ce numéro, vous allez assembler la base et le rembourrage du siège conducteur.

Résultat :

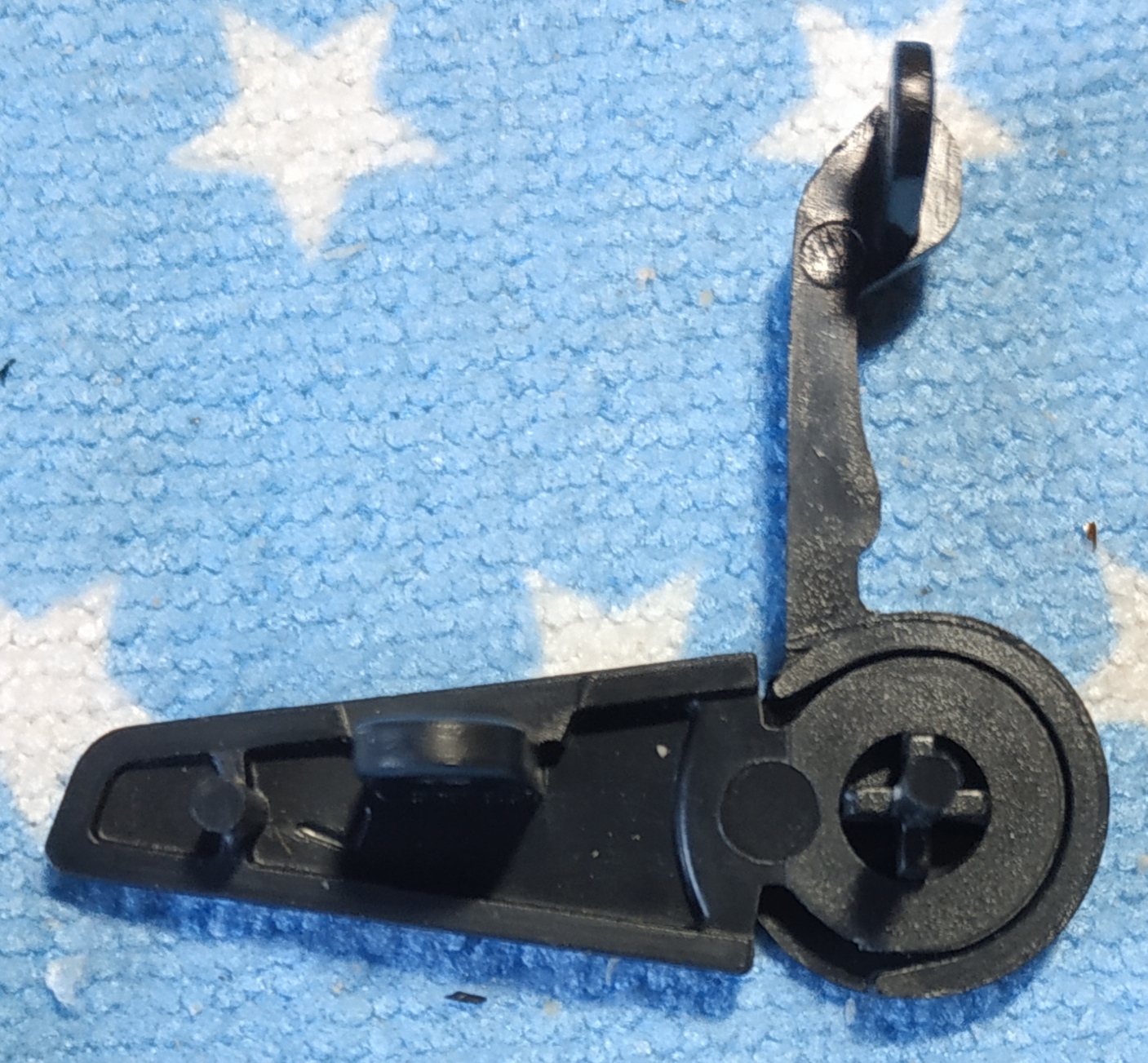

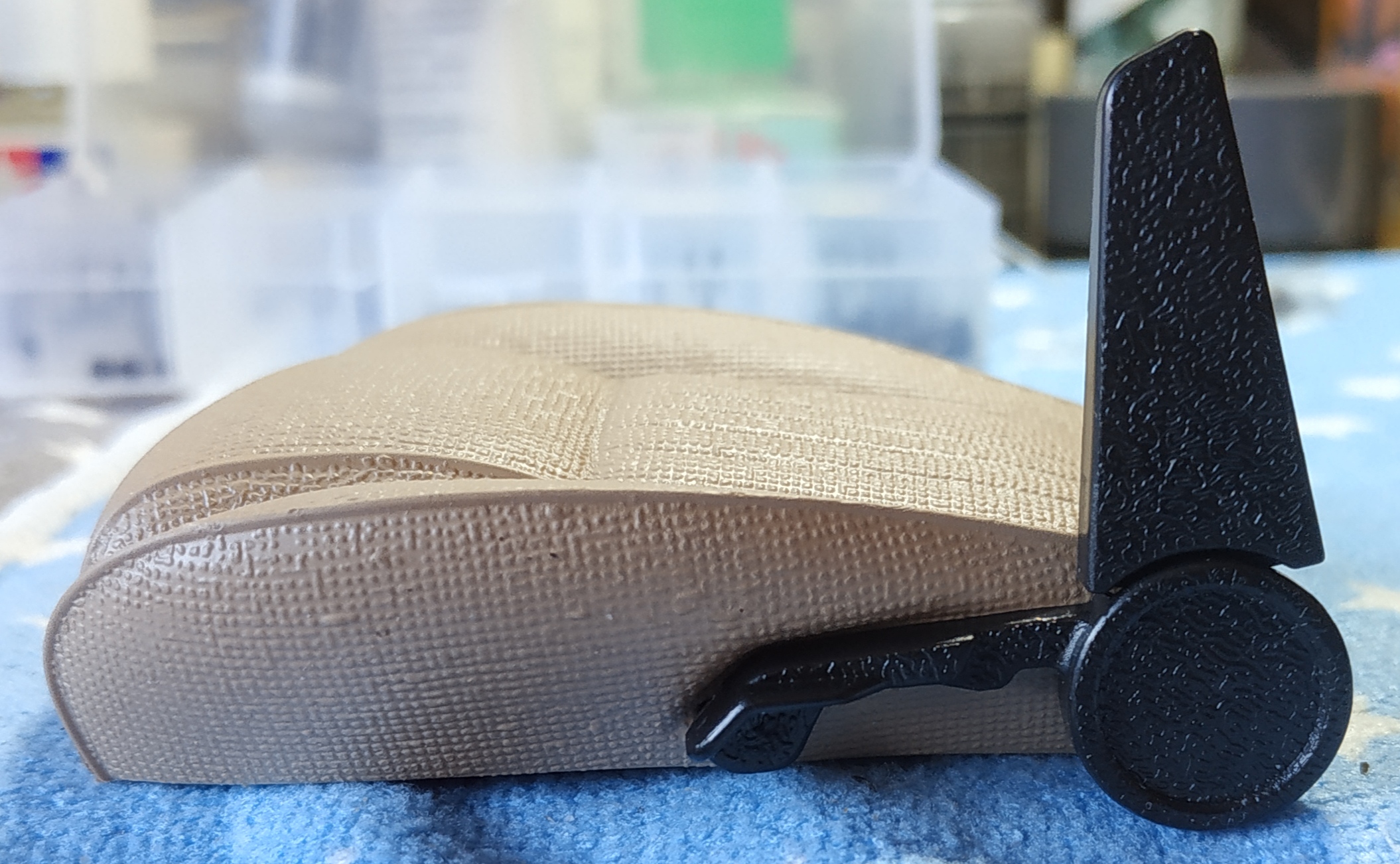

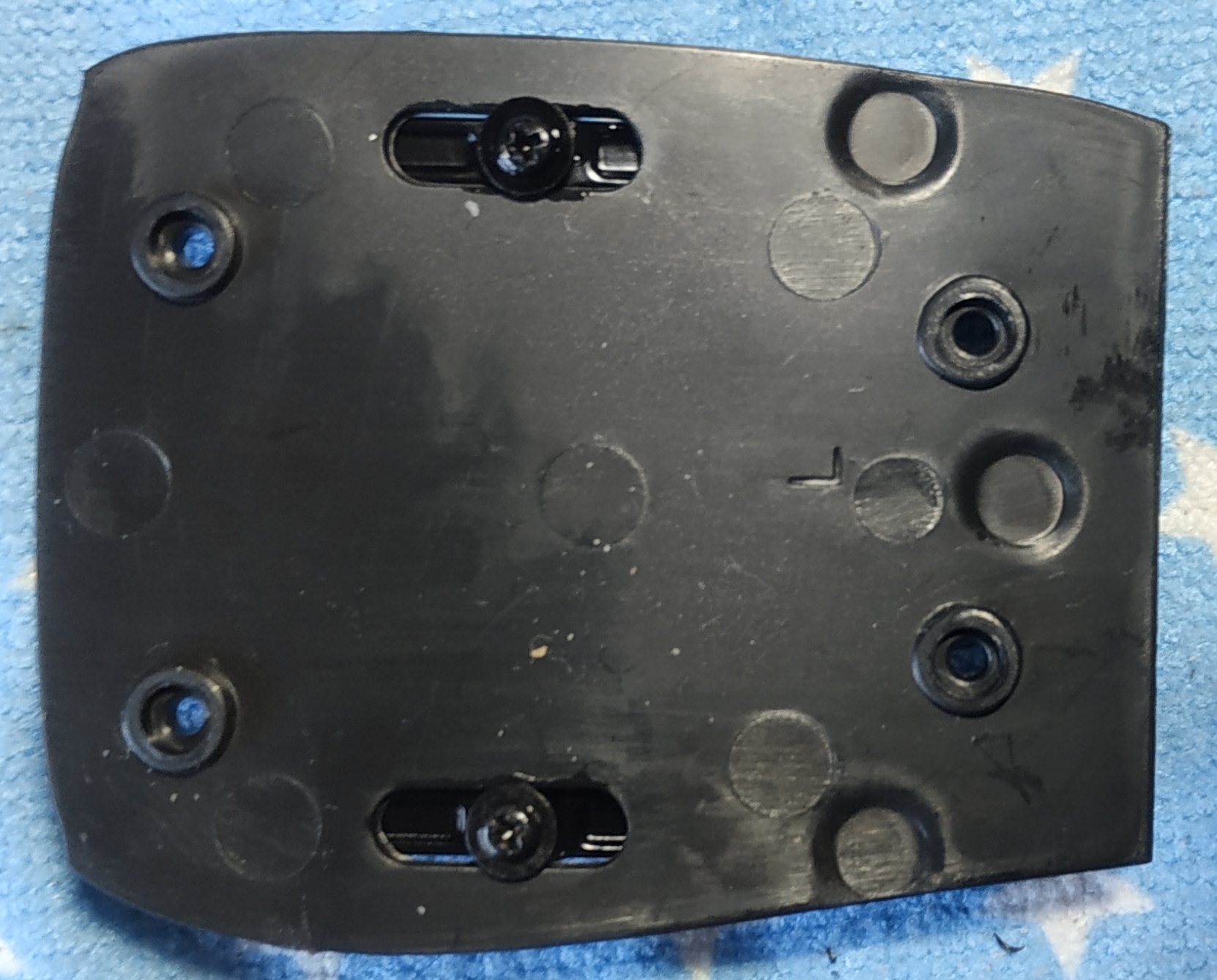

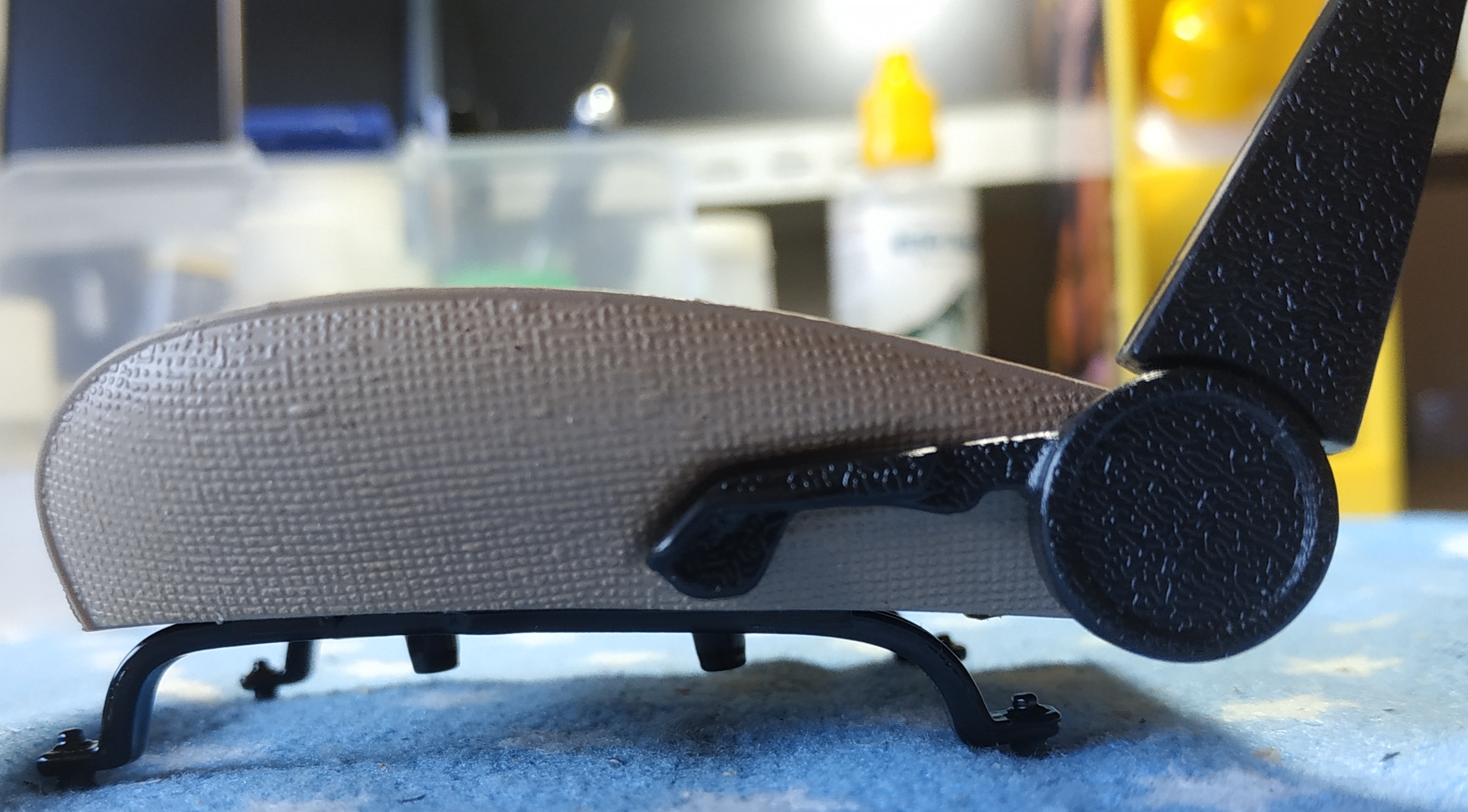

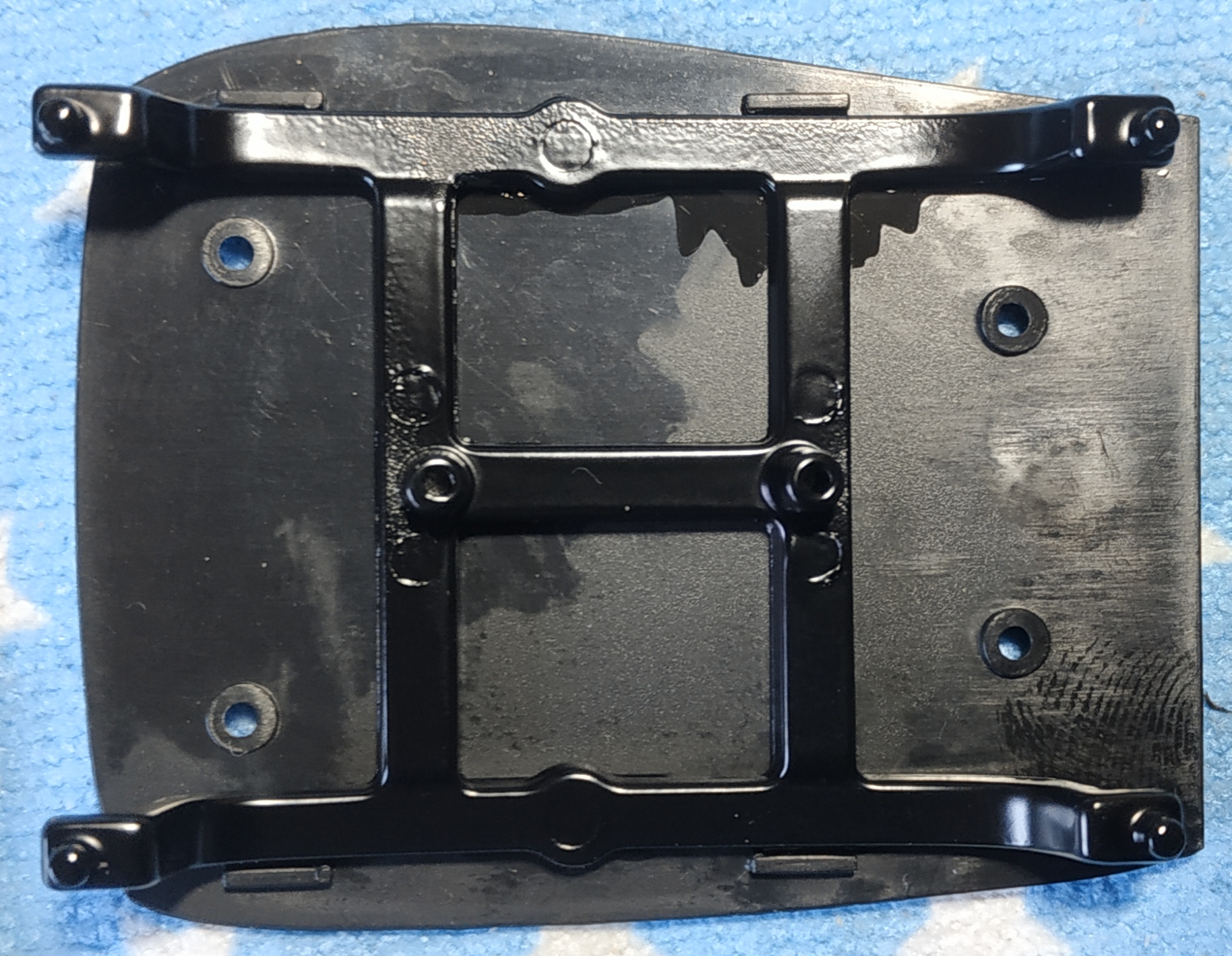

Le numéro 57 inclue les éléments pour l'assemblage du siège conducteur : mécanisme de réglage du siège, levier de réglage du siège, plaque d'assise du siège, cadre de l'assise du siège.

Dans ce numéro, vous allez assembler le mécanisme de réglage et le cadre de l'assise du siège conducteur.

Résultat :

Résultat :

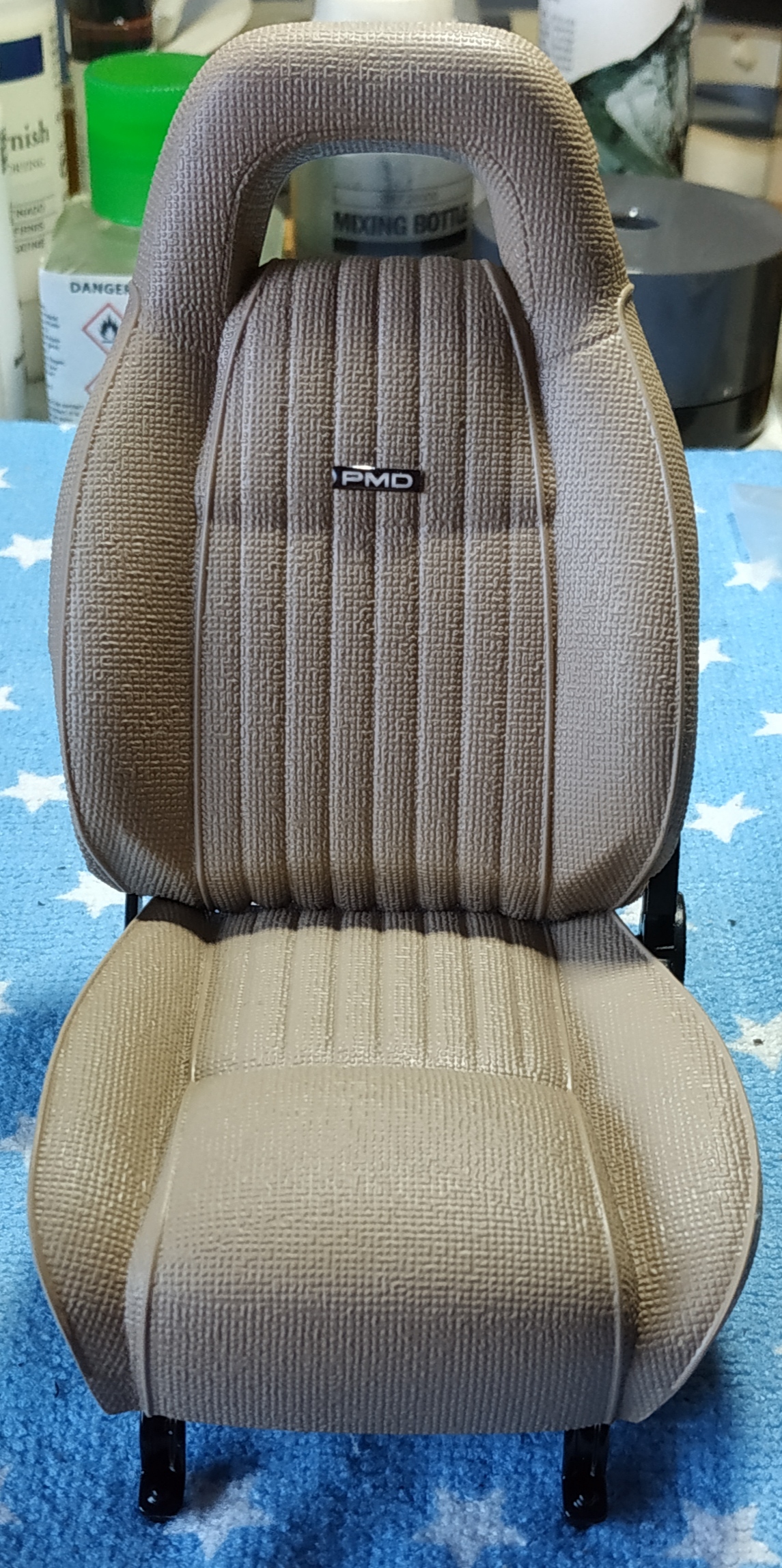

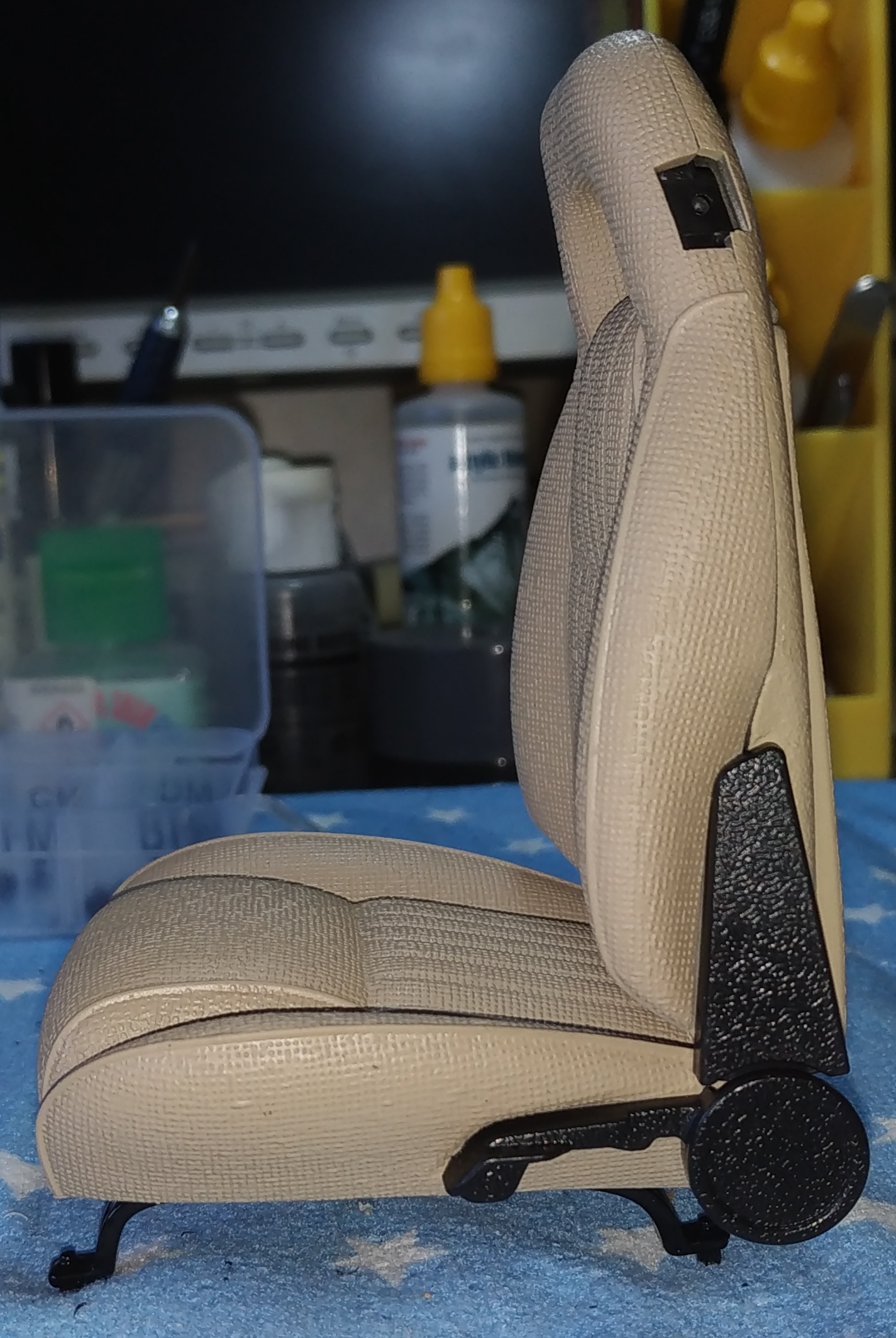

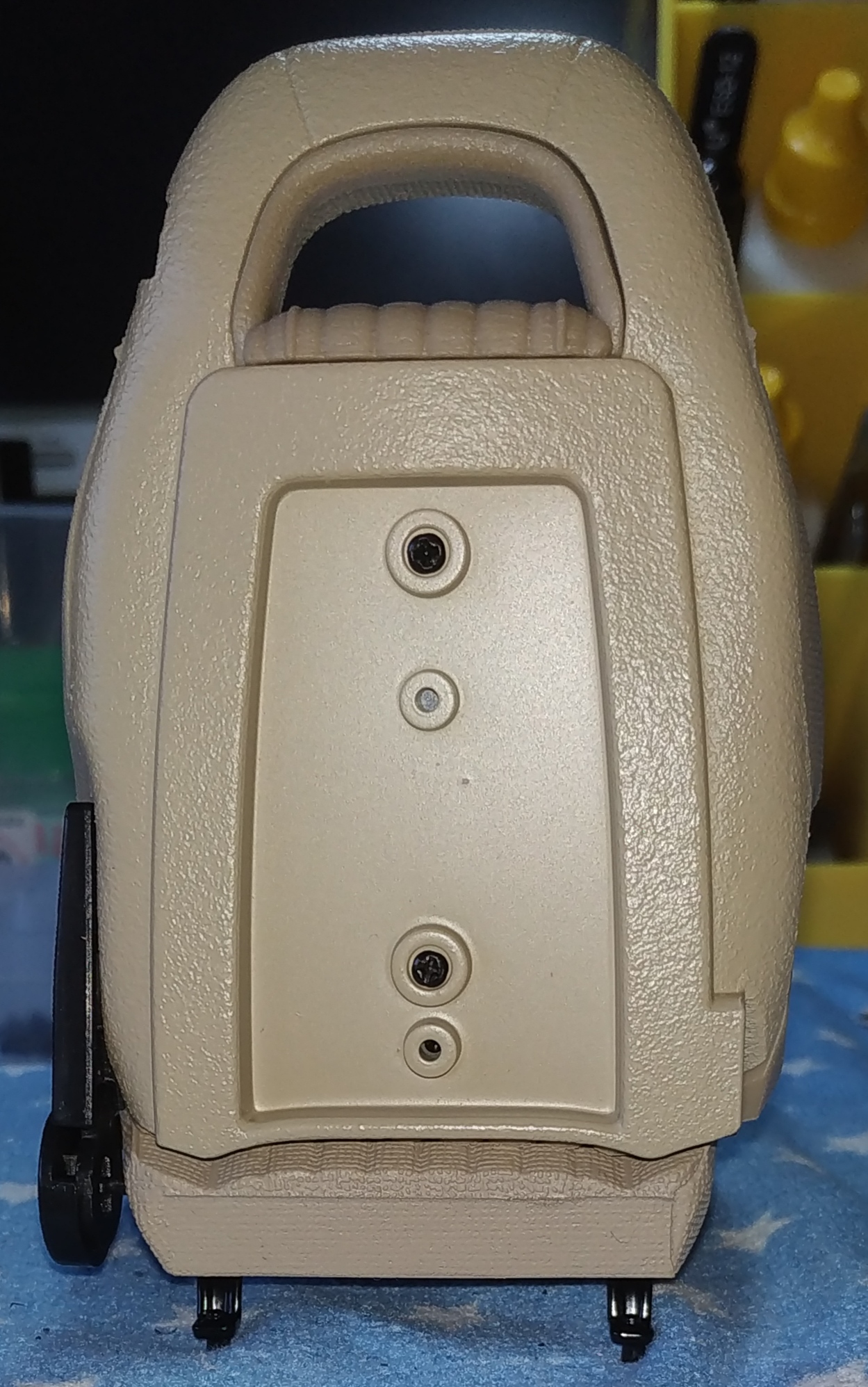

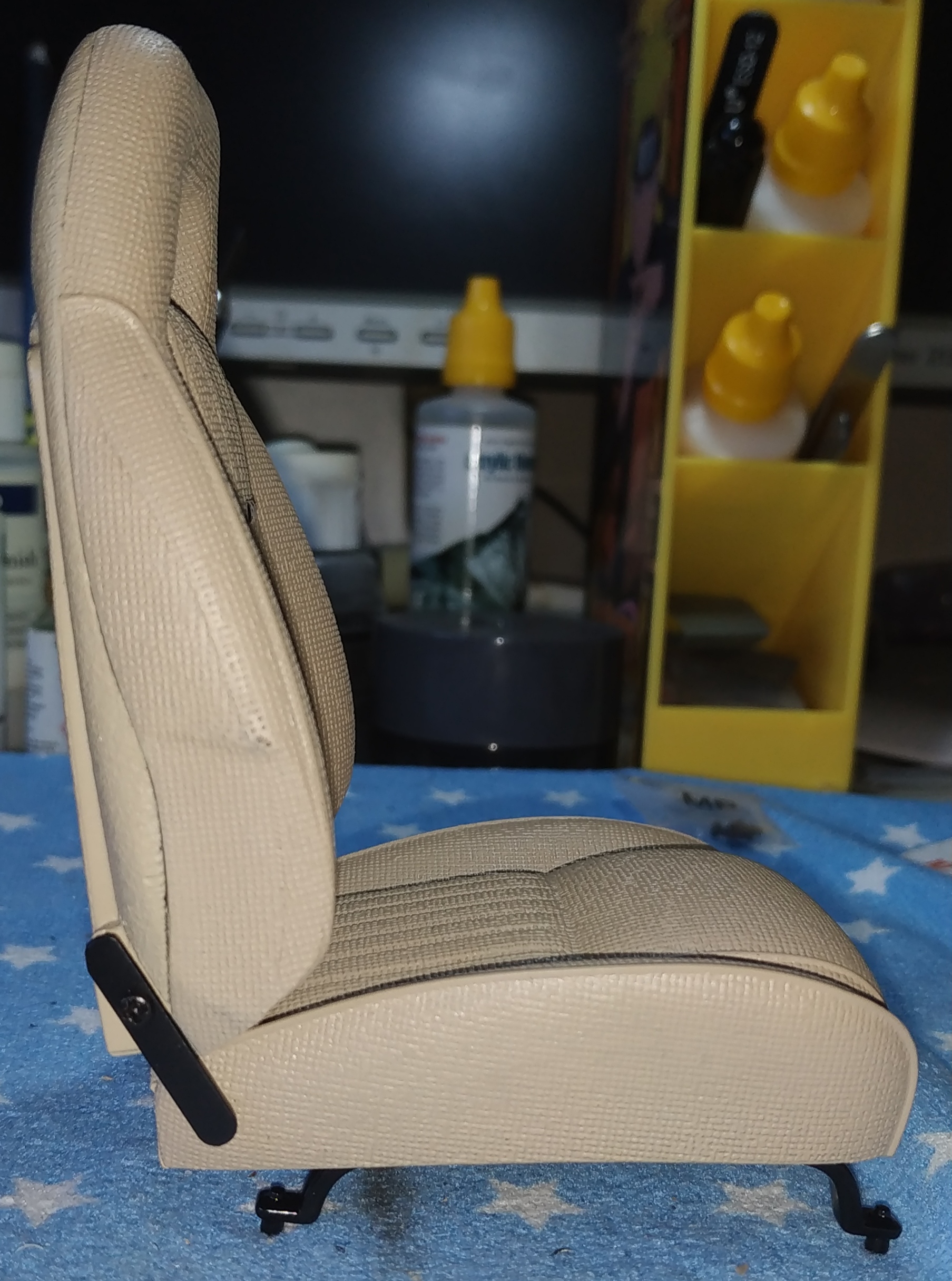

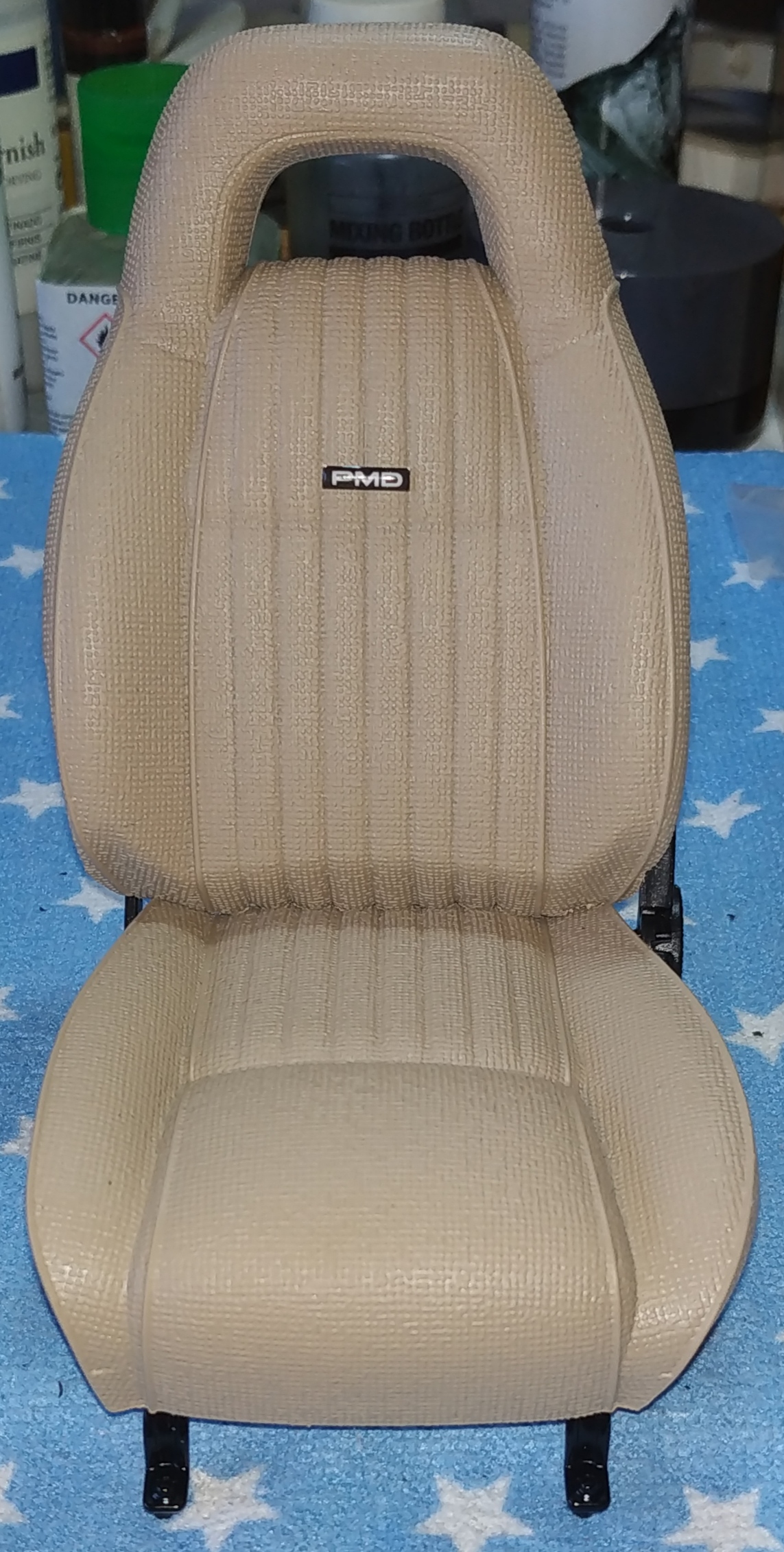

Le numéro 58 inclue les éléments pour l'assemblage du siège conducteur et fixation sur le plancher intérieur : partie avant du dossier, âme du dossier, arrière du dossier, revêtement arrière du dossier, rembourrage du dossier, pièce de jonction du siège, logo PMD.

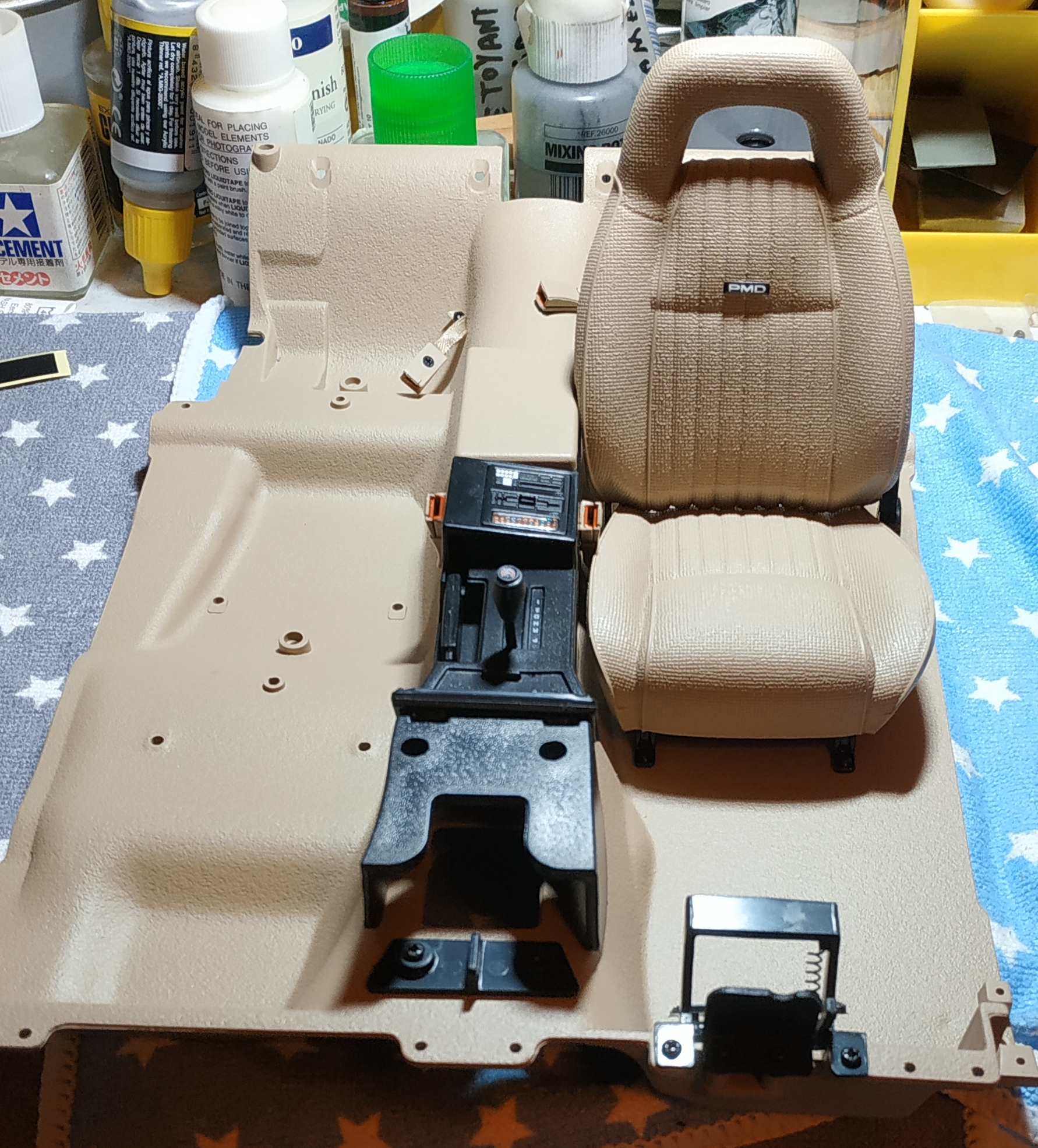

Dans ce numéro, vous allez assembler le dossier du siège conducteur et fixer le siège au plancher.

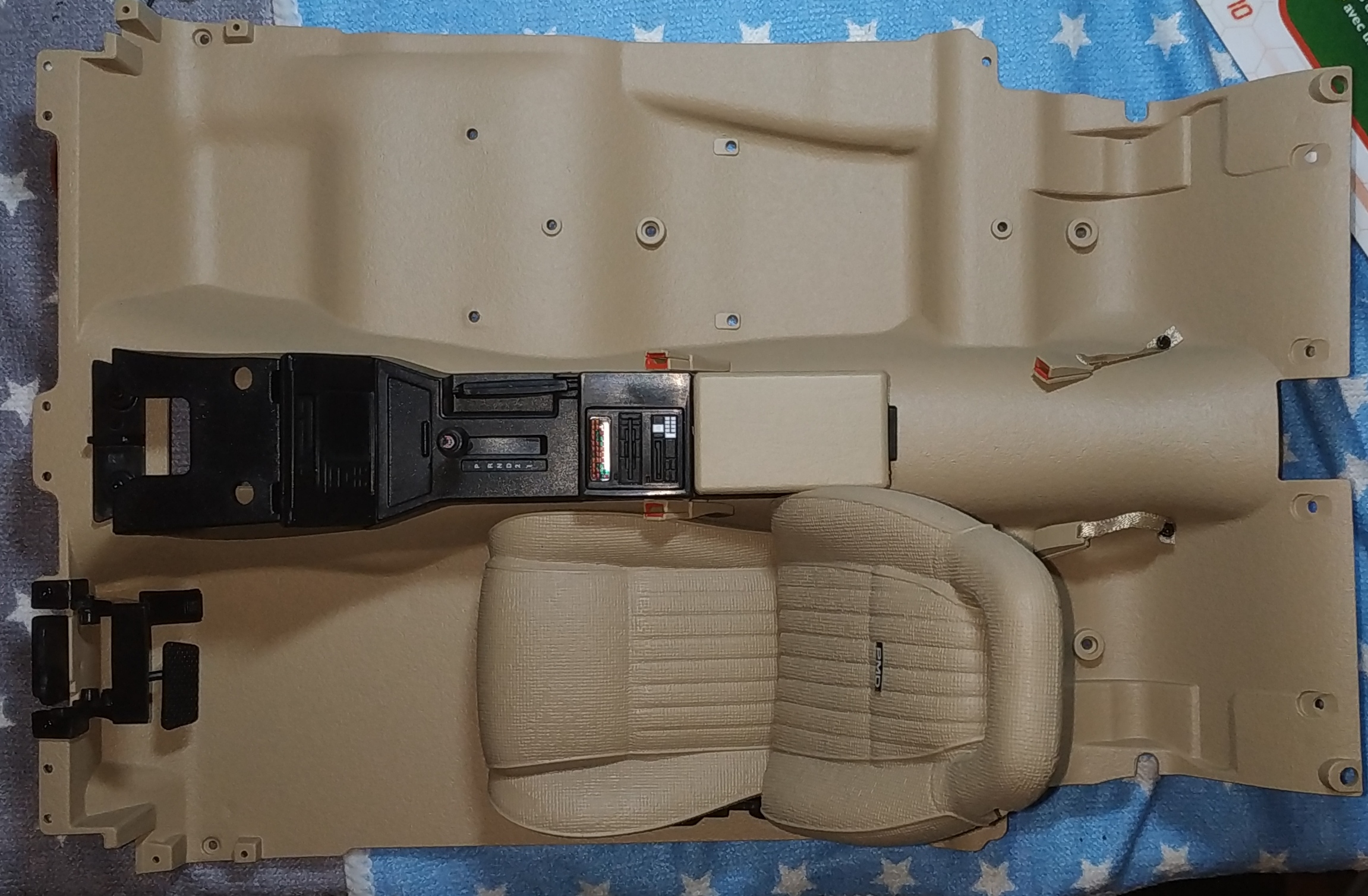

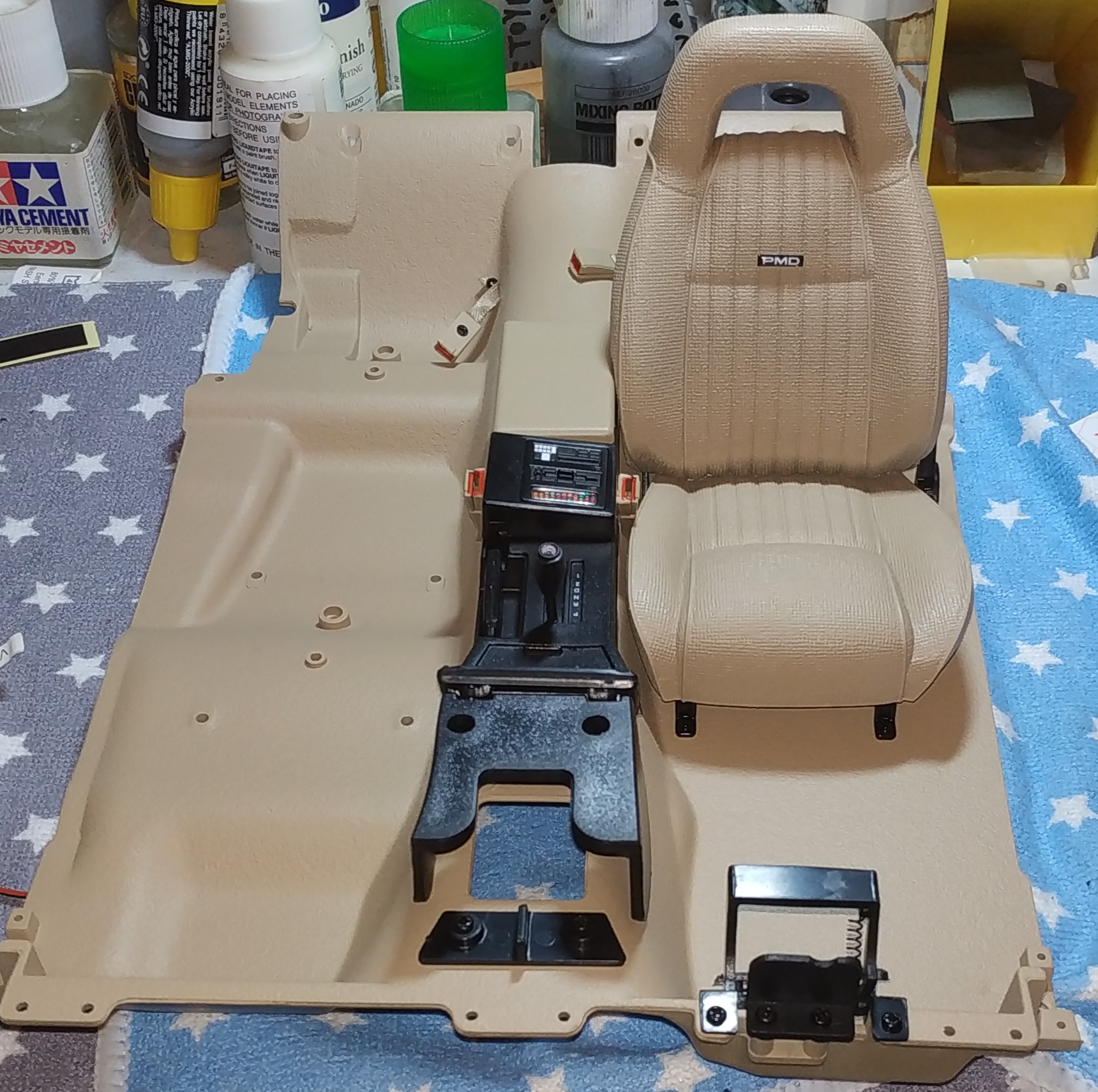

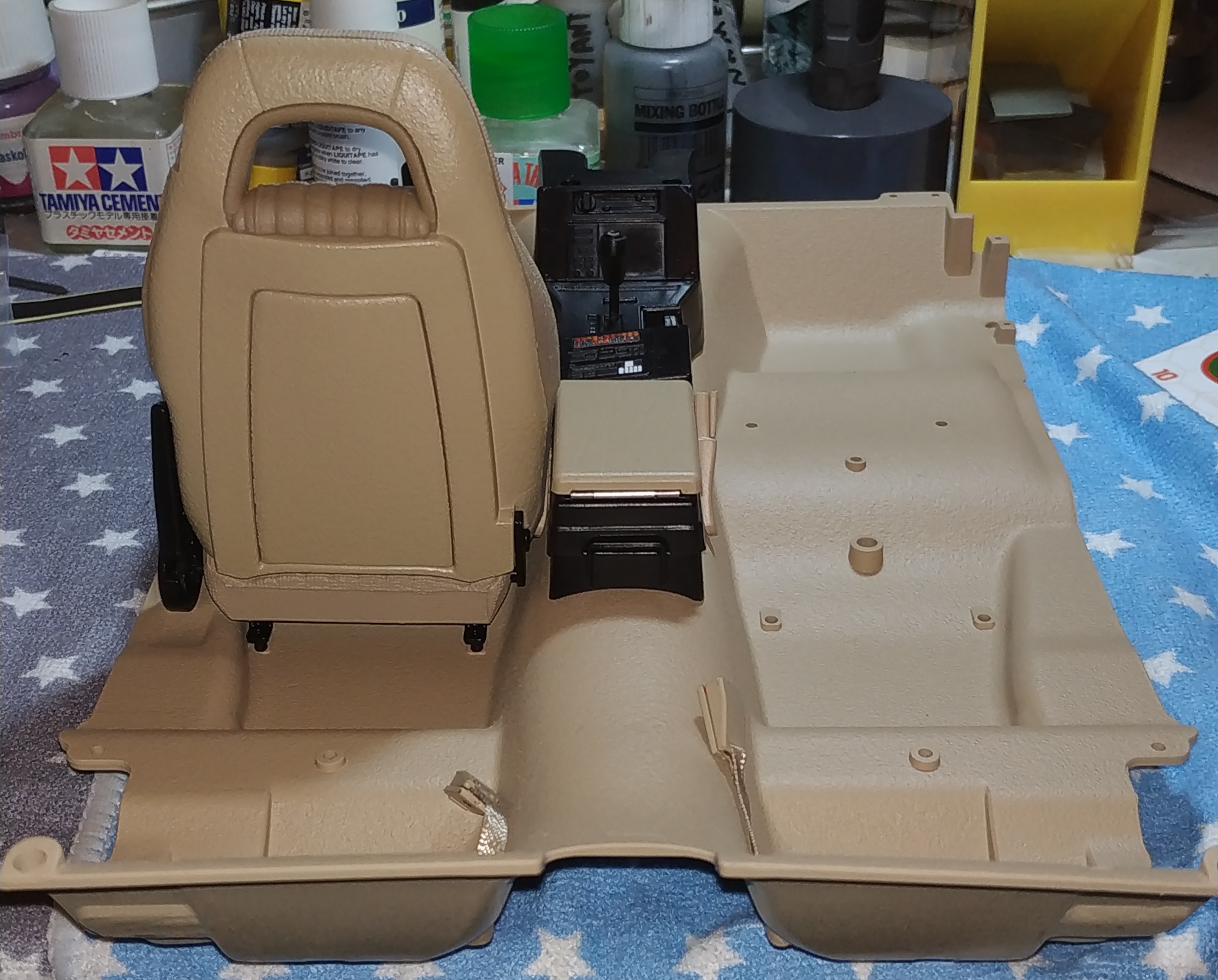

Résultat :

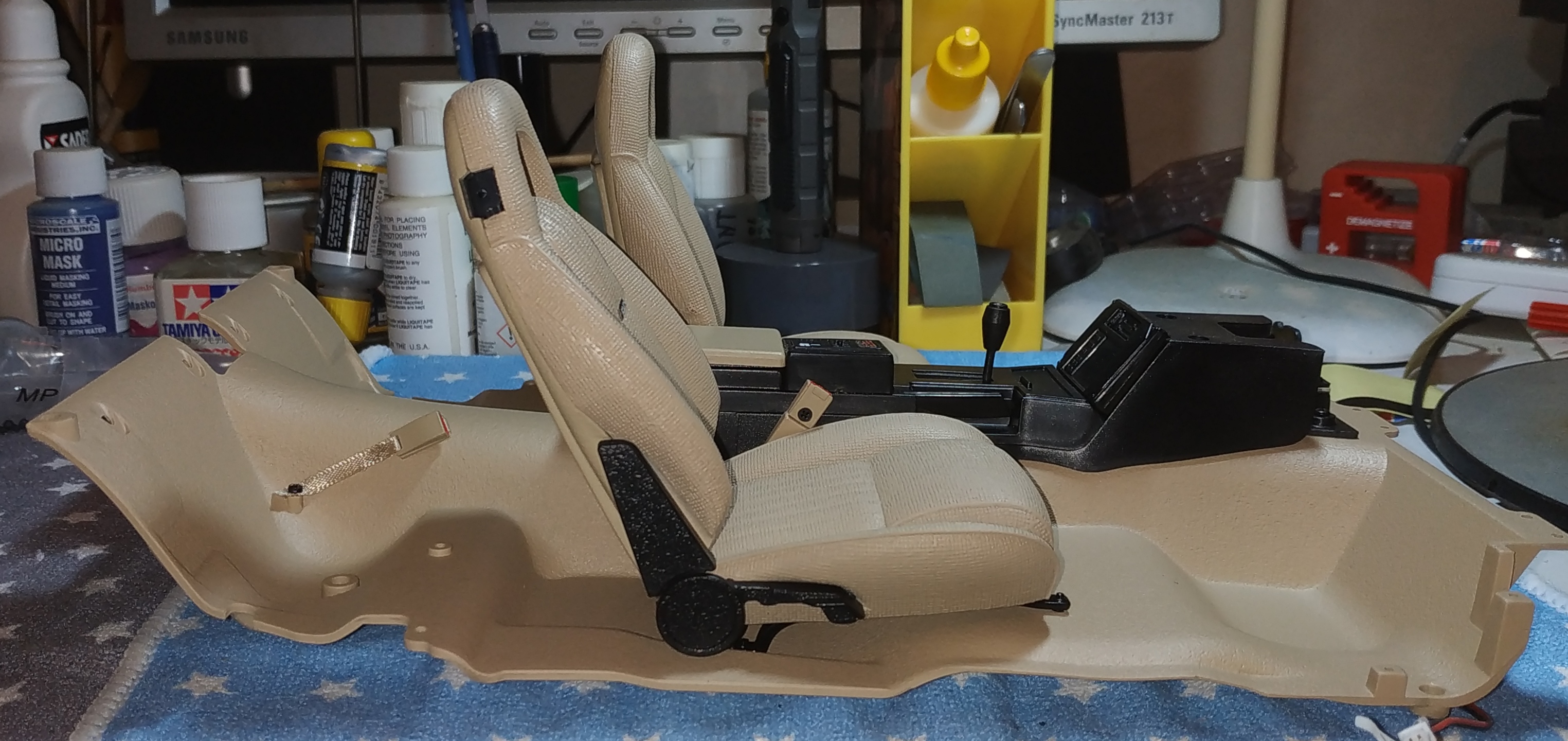

Le numéro 59 inclue les éléments pour l'assemblage du siège passager : assise du siège passager, âme de l'assise du siège passager, rembourrage du siège.

Dans ce numéro, vous allez assembler la base et le rembourrage du siège du passager.

Le montage du numéro 59 est le même que celui du numéro 56.

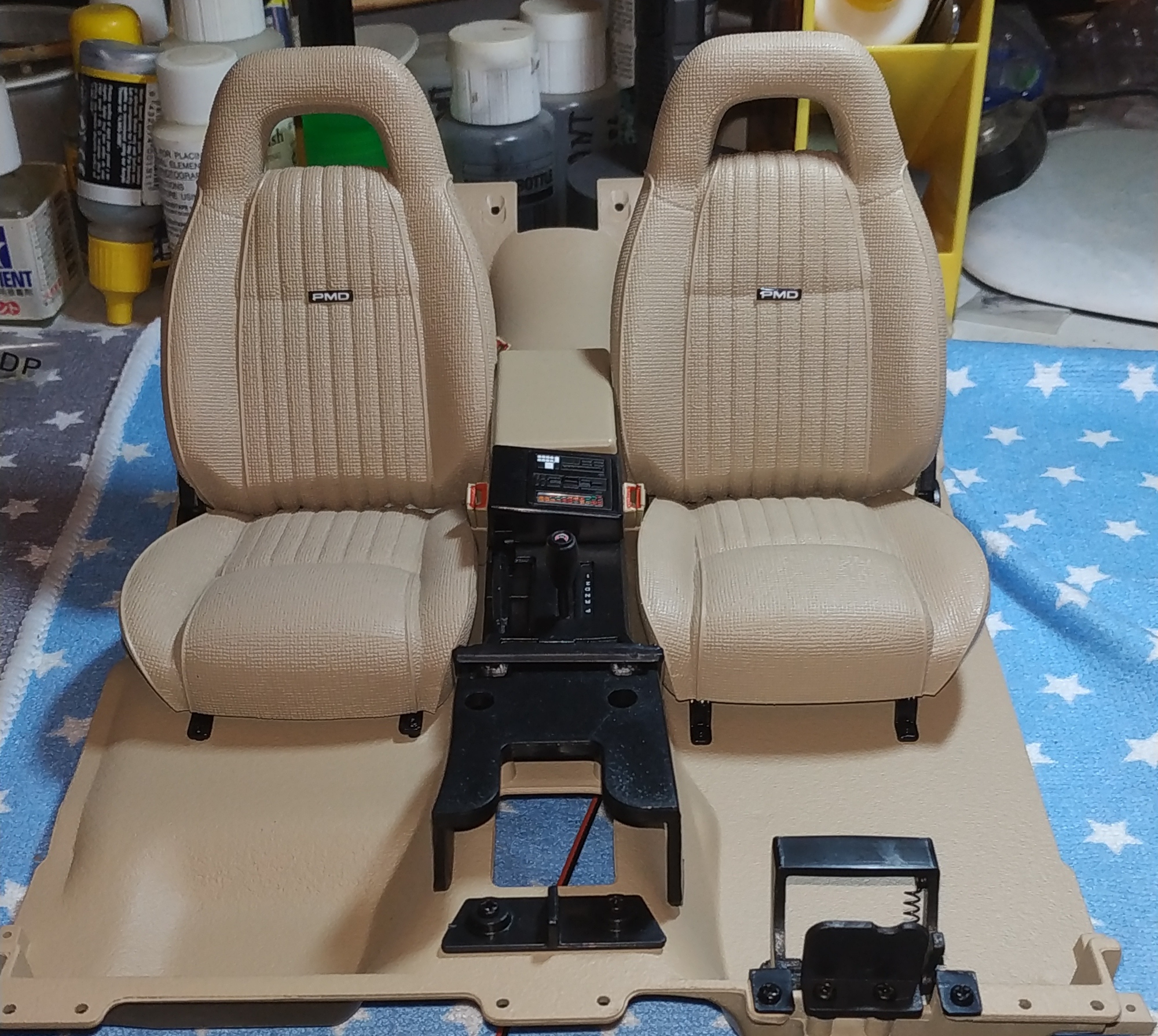

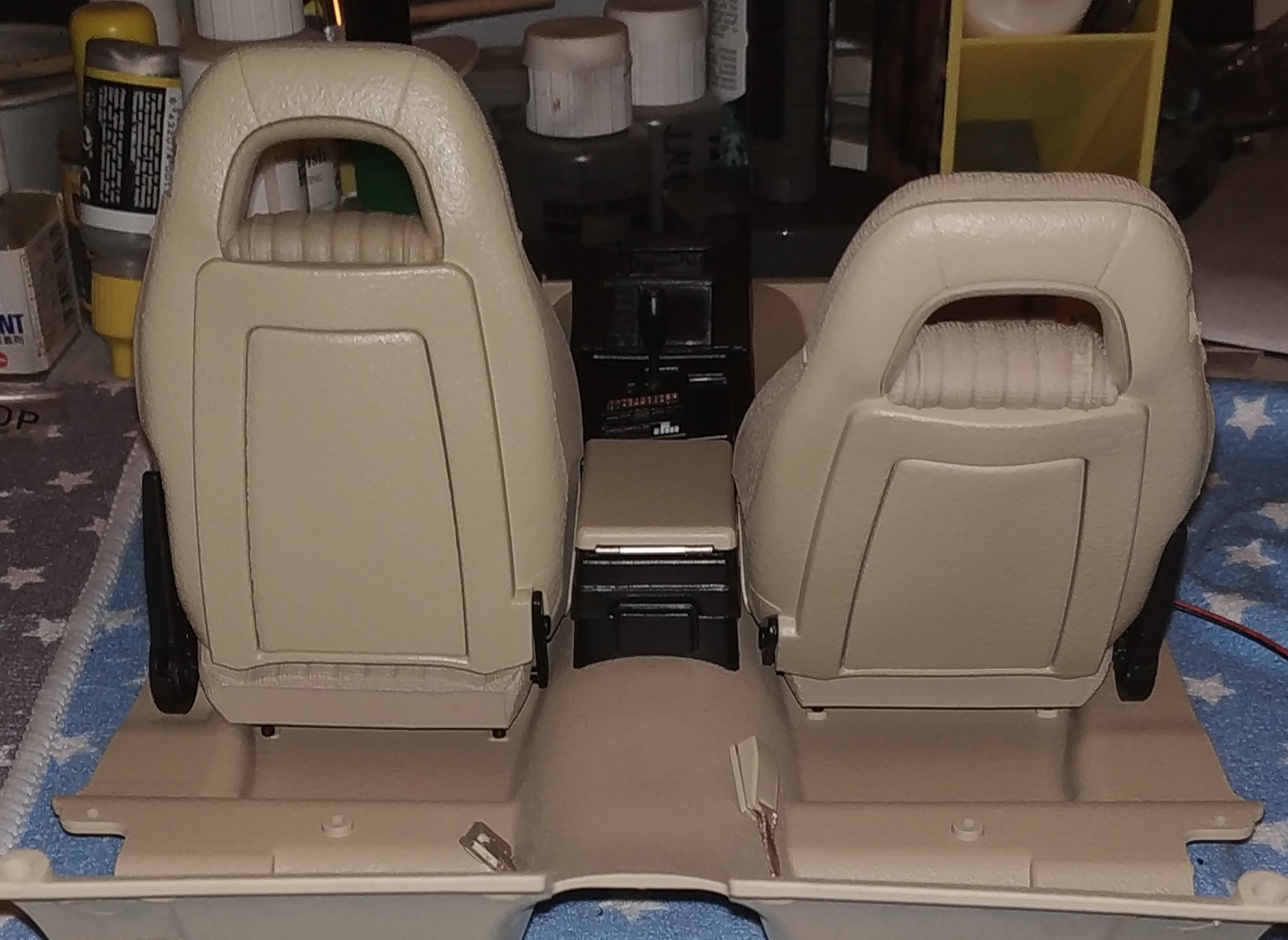

Résultat :

Le numéro 60 inclue les éléments pour l'assemblage du mécanisme de réglage et du cadre de l'assise du siège passager : mécanisme de réglage du siège, levier de réglage du siège, plaque d'assise du siège, cadre de l'assise du siège.

Dans ce numéro, vous allez assembler le mécanisme de réglage et le cadre de l'assise du siège passager.

Le montage du numéro numéro 60 est le même que celui du numéro 57.

Le numéro 61 inclue les éléments pour l'assemblage du dossier du siège passager : partie avant du dossier, âme du dossier, arrière du dossier, revêtement arrière du dossier, rembourrage du dossier, pièce de jonction du siège, logo PMD.

Dans ce numéro, vous allez assembler le dossier du siège passager et fixer le siège au plancher.

Le montage du numéro numéro 61 est le même que celui du numéro 58.

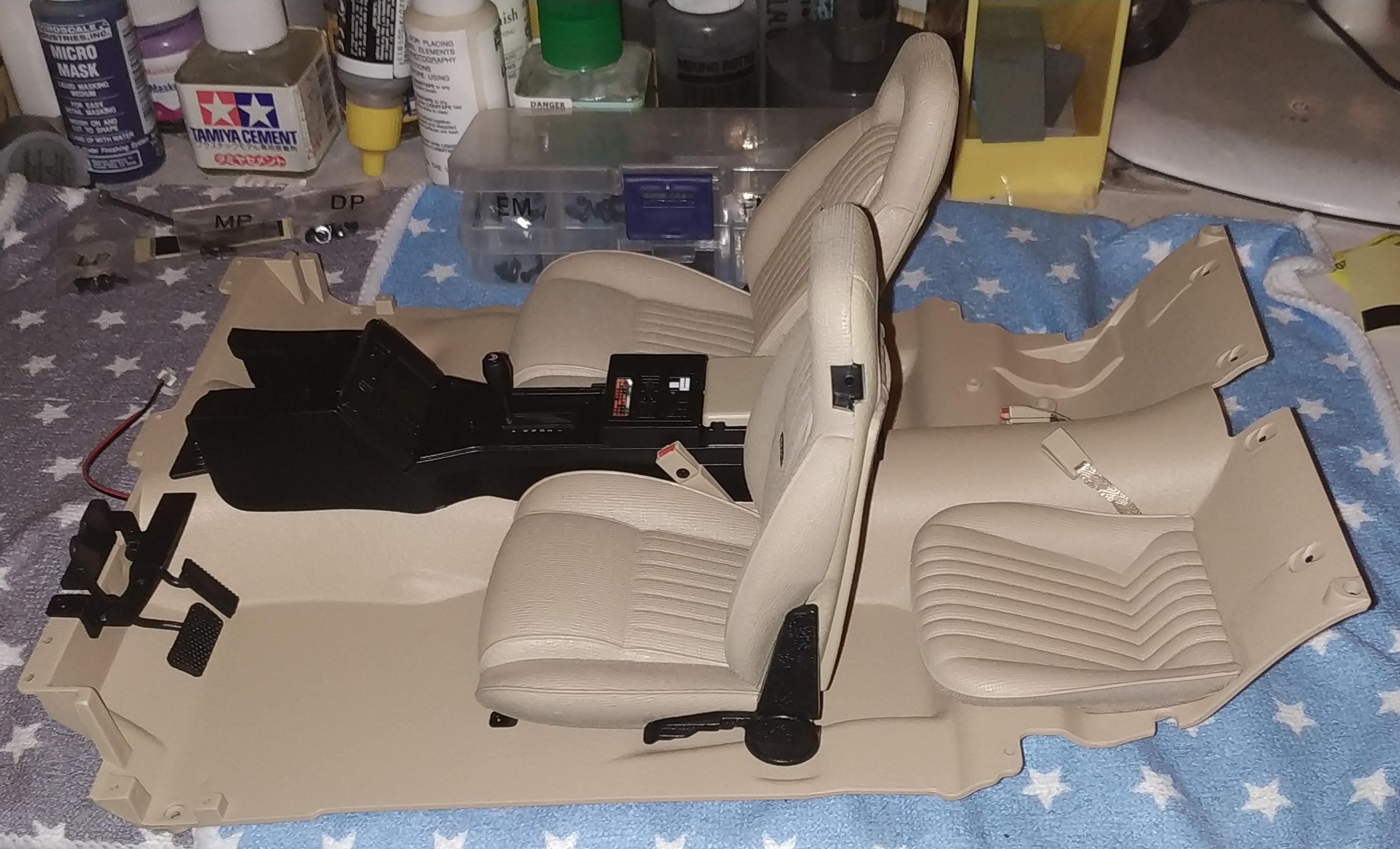

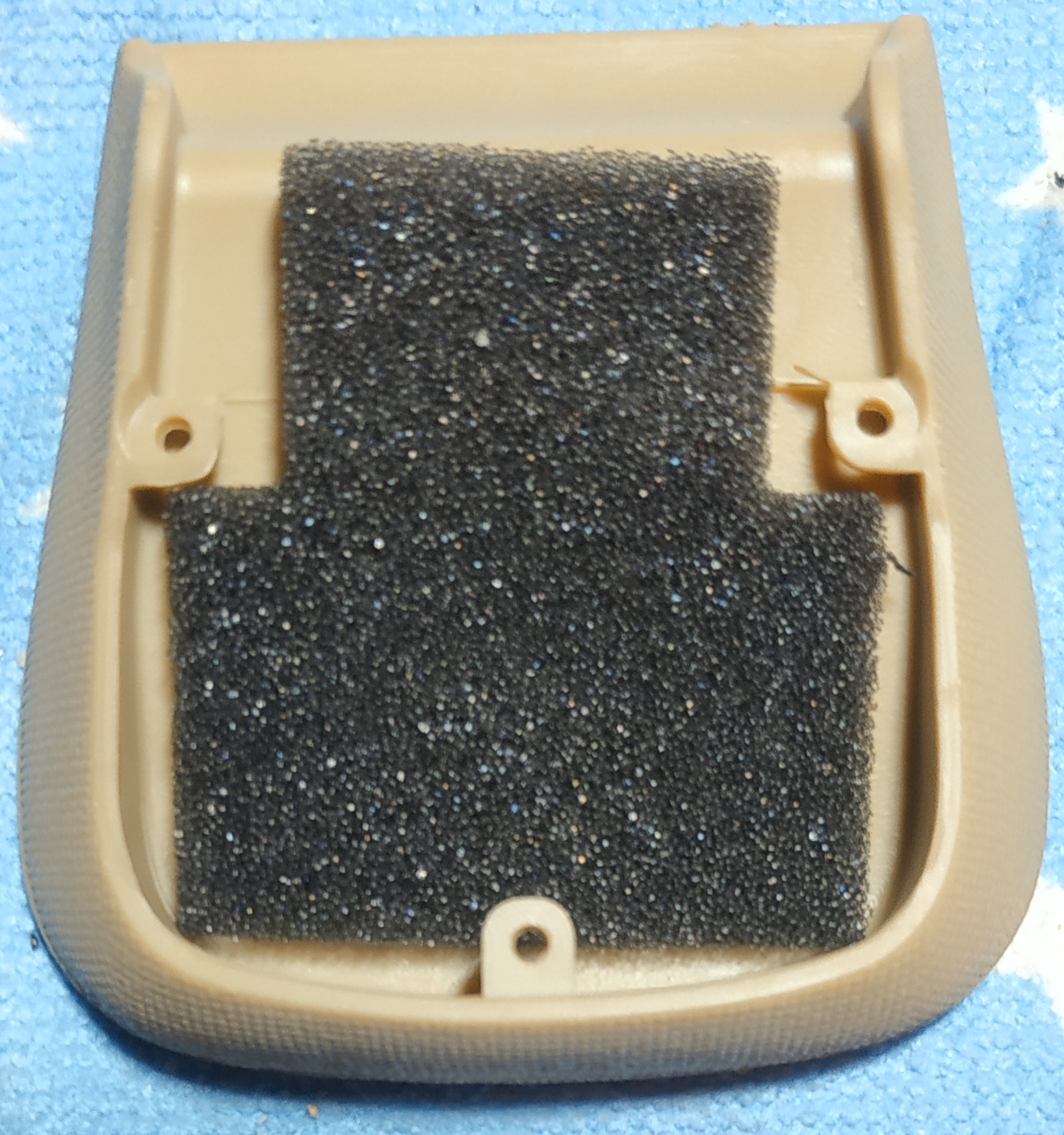

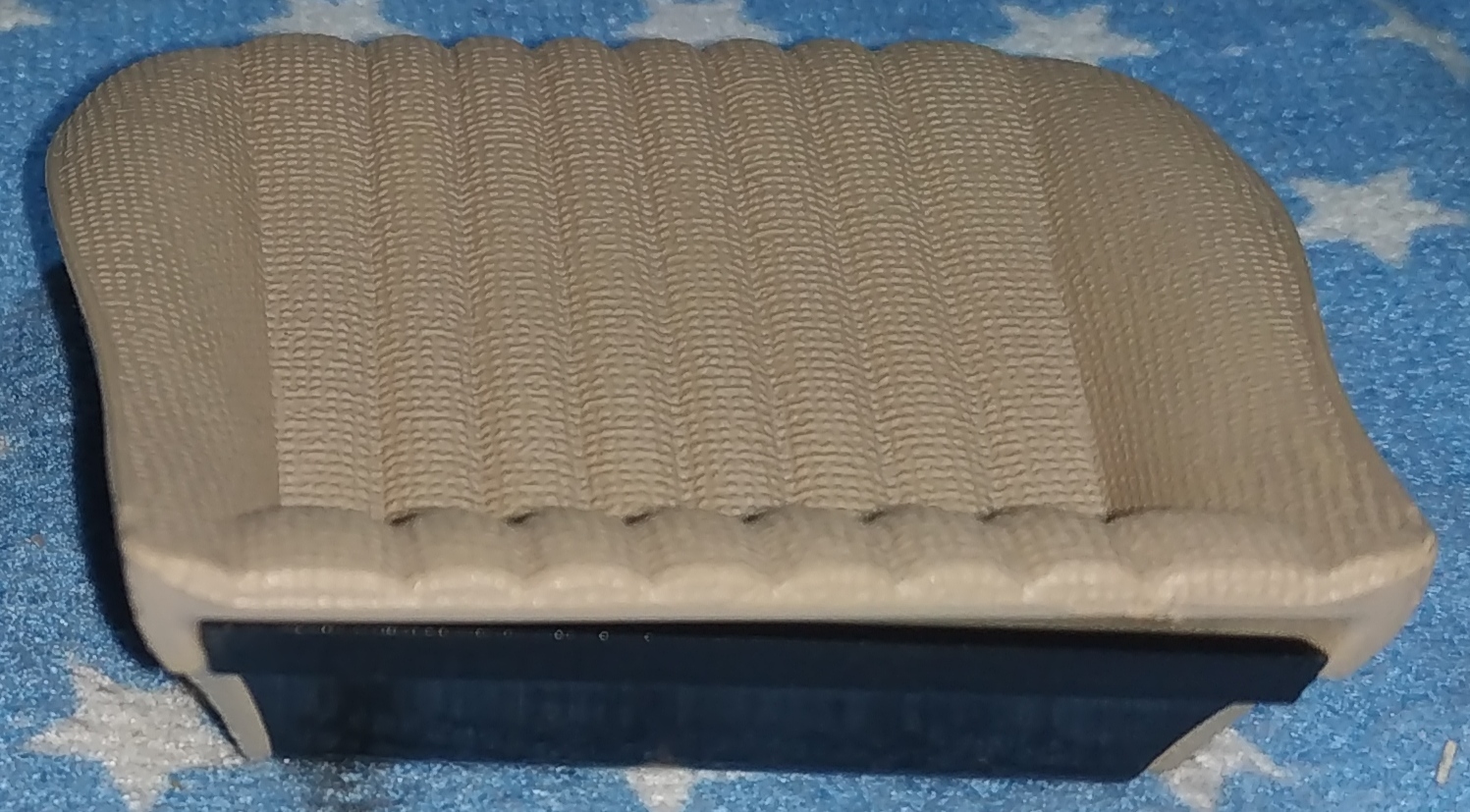

Le numéro 62 inclue les éléments pour l'assemblage de l'assise du siège arrière gauche : assise du siège arrière gauche, âme de l'assise, rembourrage de l'assise.

Dans ce numéro, vous allez assembler l'assise du siège arrière ggauche et la fixer au plancher intérieur.

Résultat :

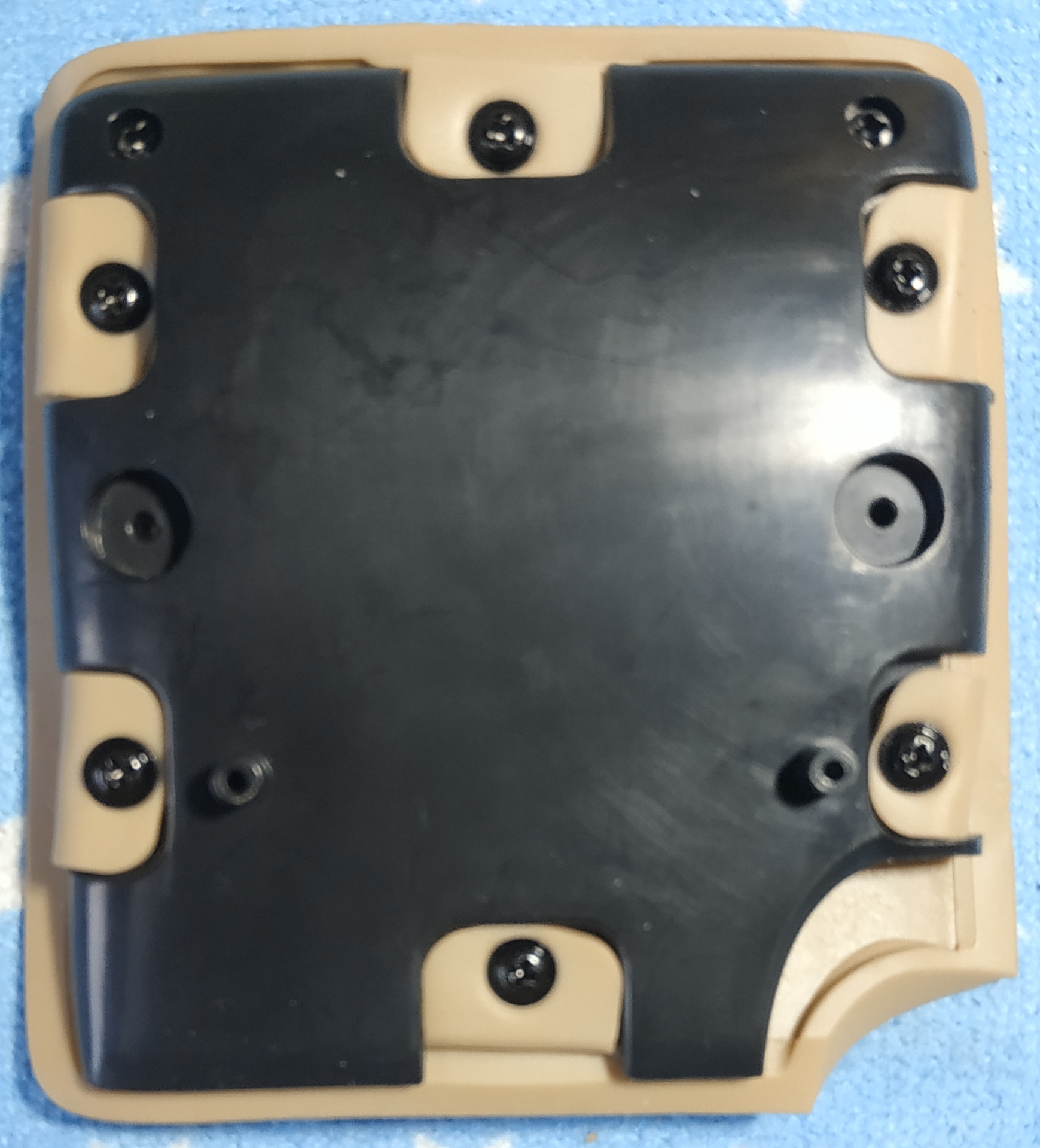

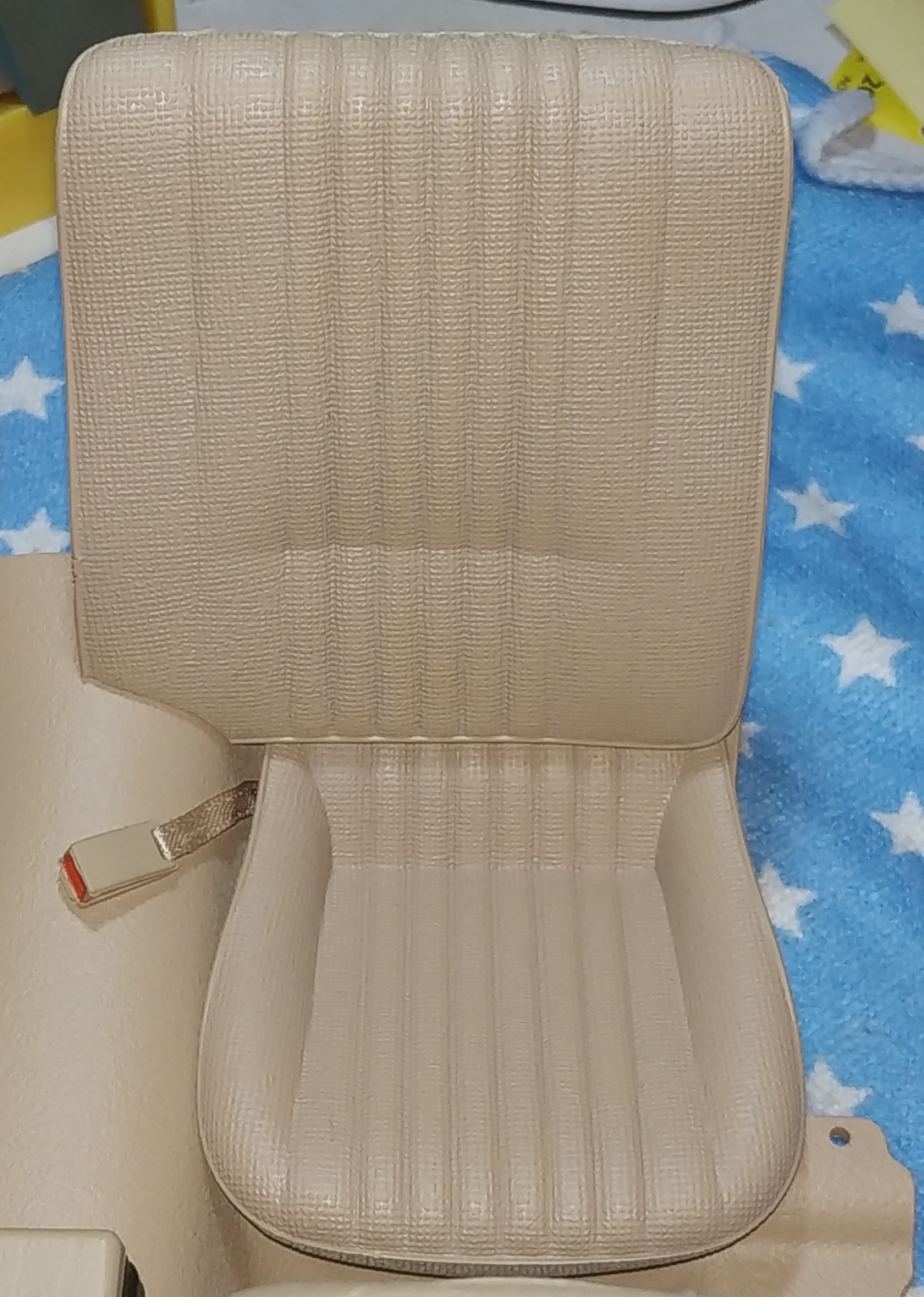

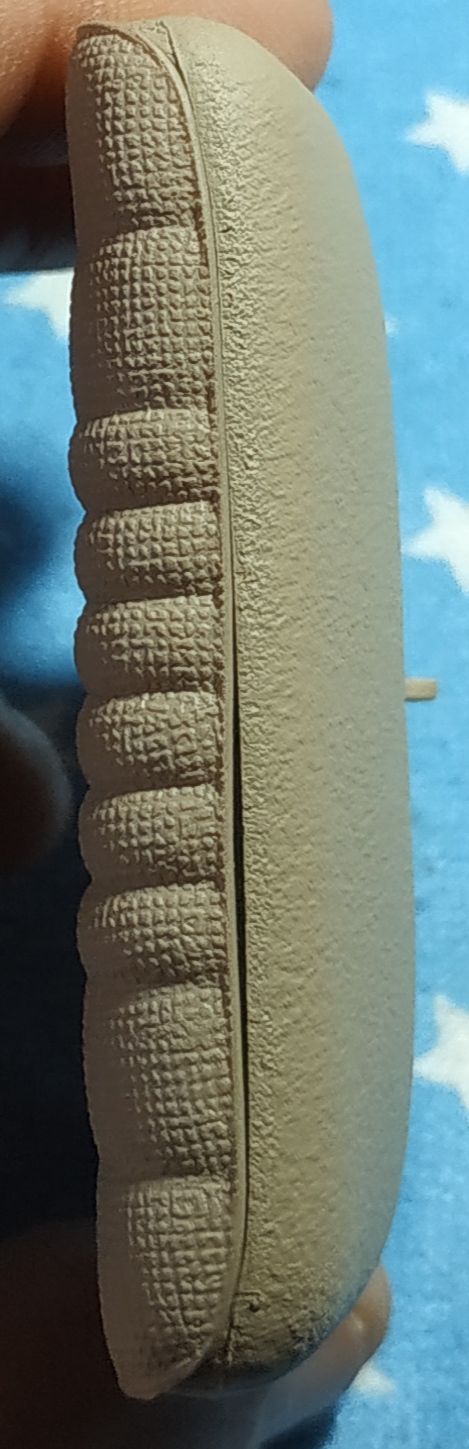

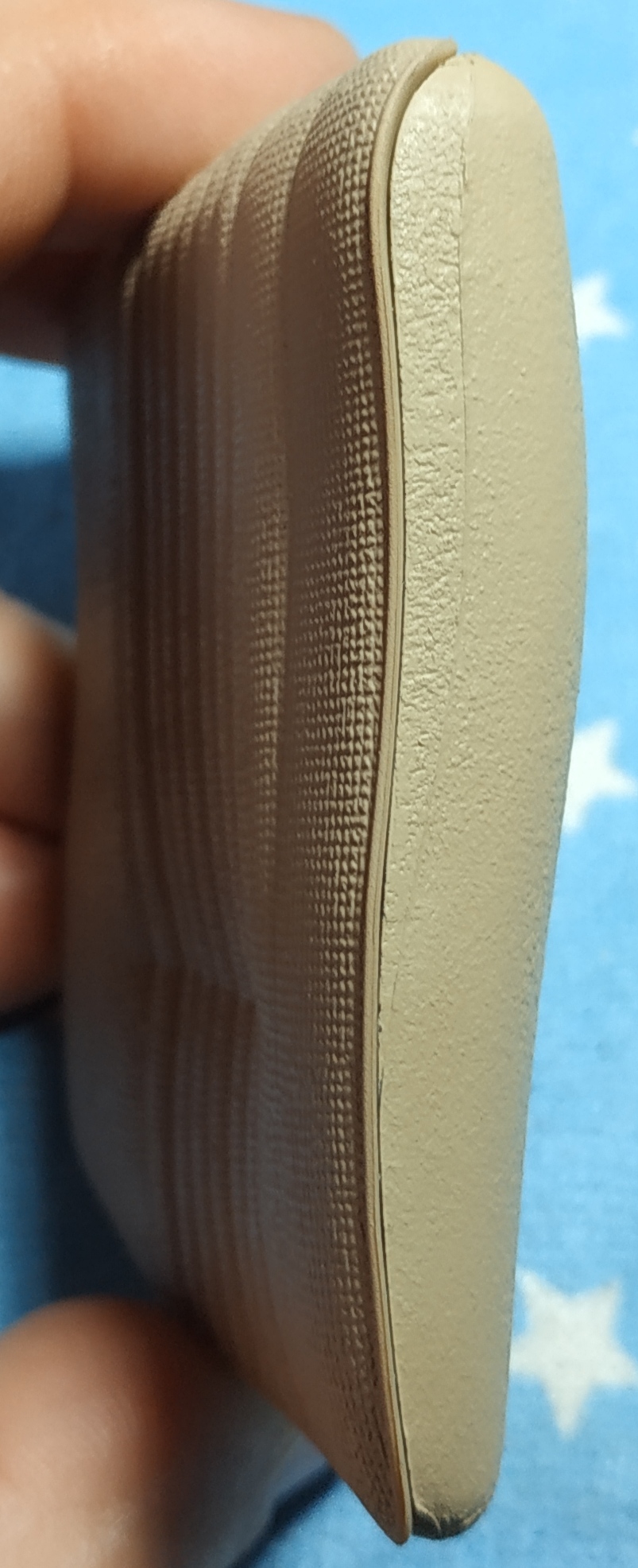

Le numéro 63 inclue les éléments pour l'assemblage du dossier du siège arrière gauche : dossier du siège arrière gauche, arrière du dossier, âme du dossier, rembourrage du dossier.

Dans ce numéro, vous allez monter le dossier du siège arrière gauche et le fixer à la base du siège.

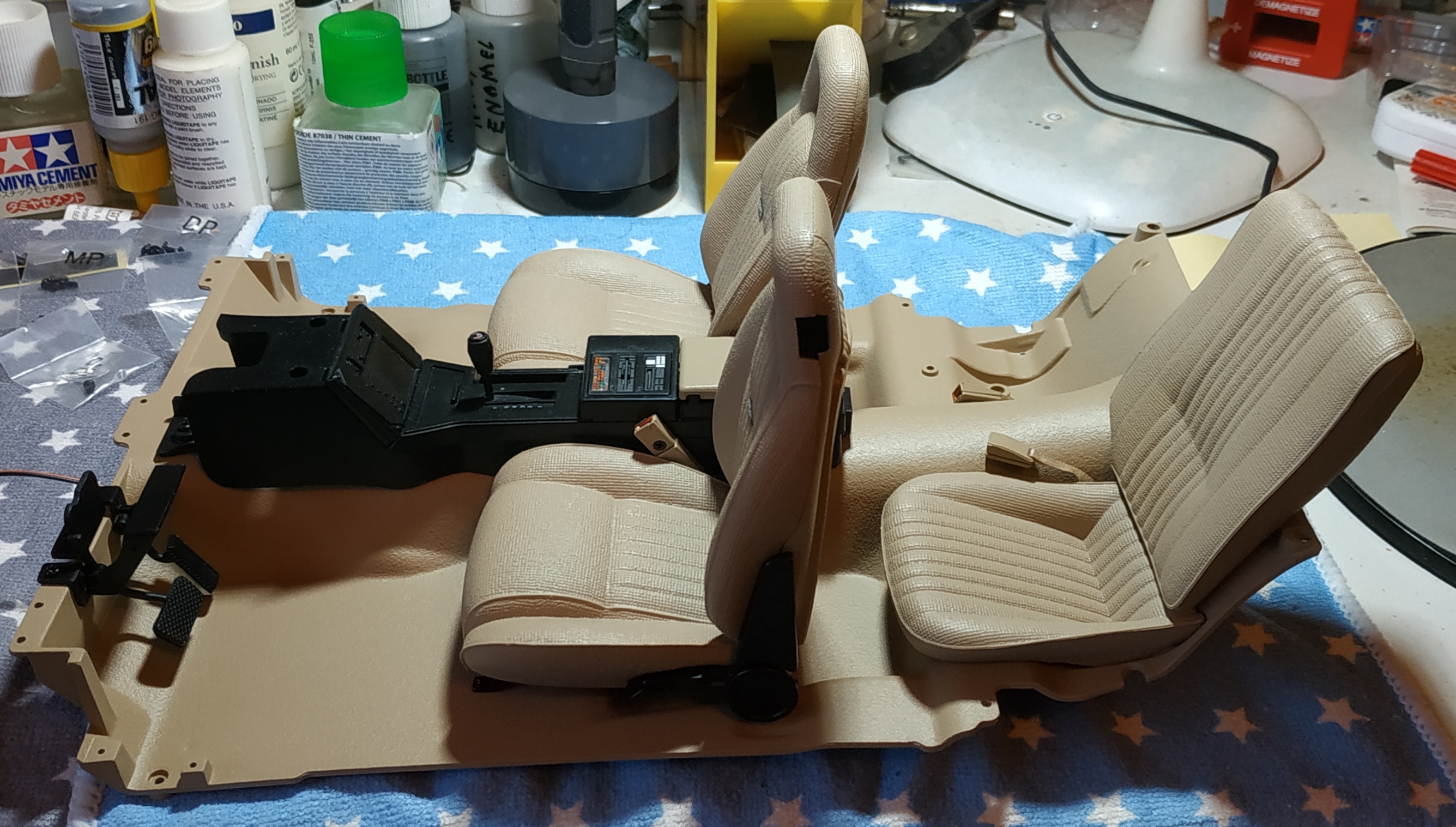

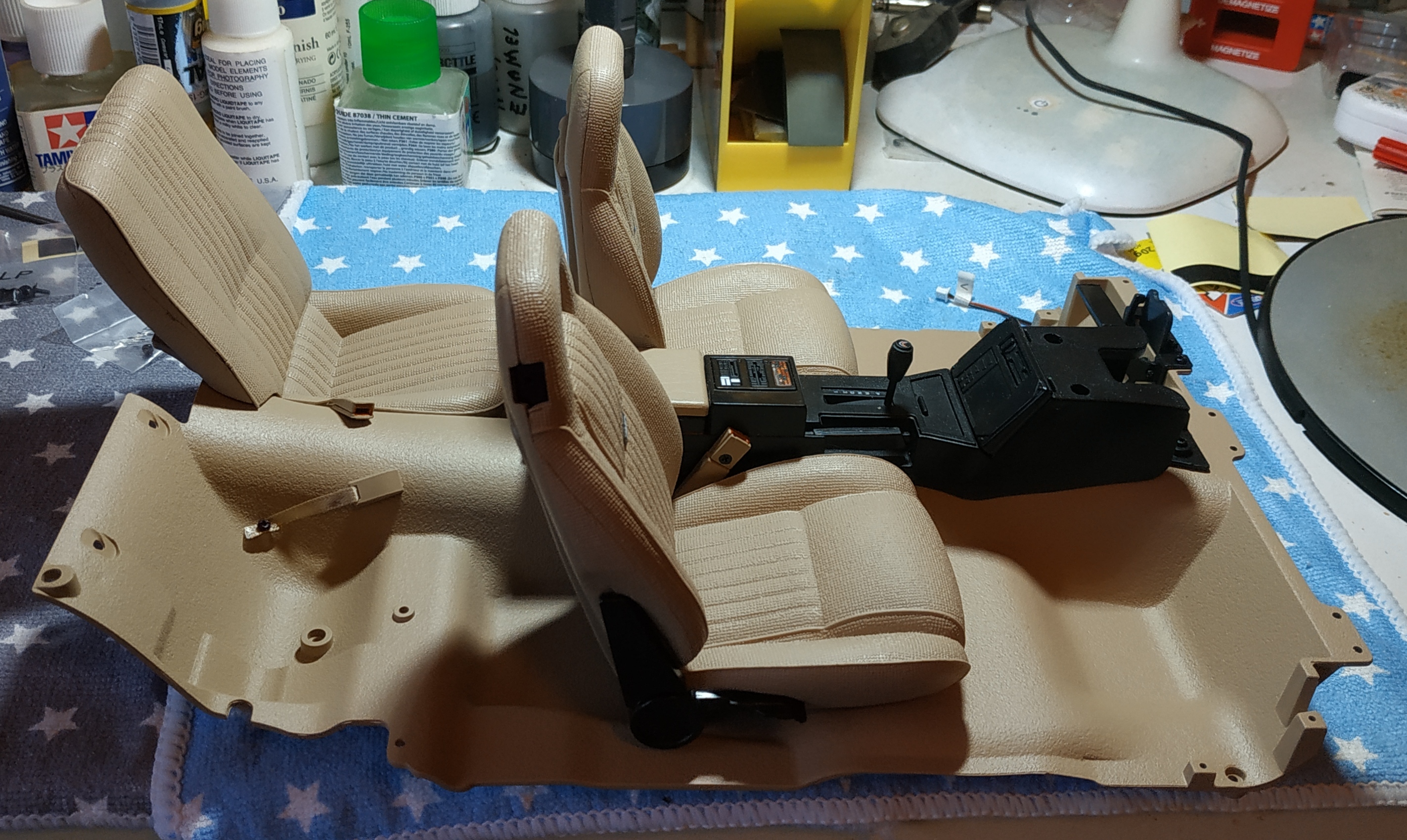

Résultat :

Le numéro 64 inclue les éléments pour l'assemblage de l'assise du siège arrière droit : assise du siège arrière droit, âme de l'assise, rembourrage de l'assise.

Dans ce numéro, vous allez assembler l'assise du siège arrière droit et la fixer au plancher intérieur.

Le montage du numéro numéro 64 est le même que celui du numéro 62.

Le numéro 65 inclue les éléments pour l'assemblage du dossier du siège arrière droit : dossier du siège arrière droit, partie arrière du dossier, âme du dossier, rembourrage du dossier, bandes adhésives pour la fixation des câbles.

Dans ce numéro, vous allez monter le dossier du siège arrière droit et le fixer à l'assise du siège. Vous fixerez ensuite le tableau de bord avec la cloison pare-feu au plancher de l'habitacle.

Le montage du numéro numéro 65 est en partie le même que celui du numéro 63.

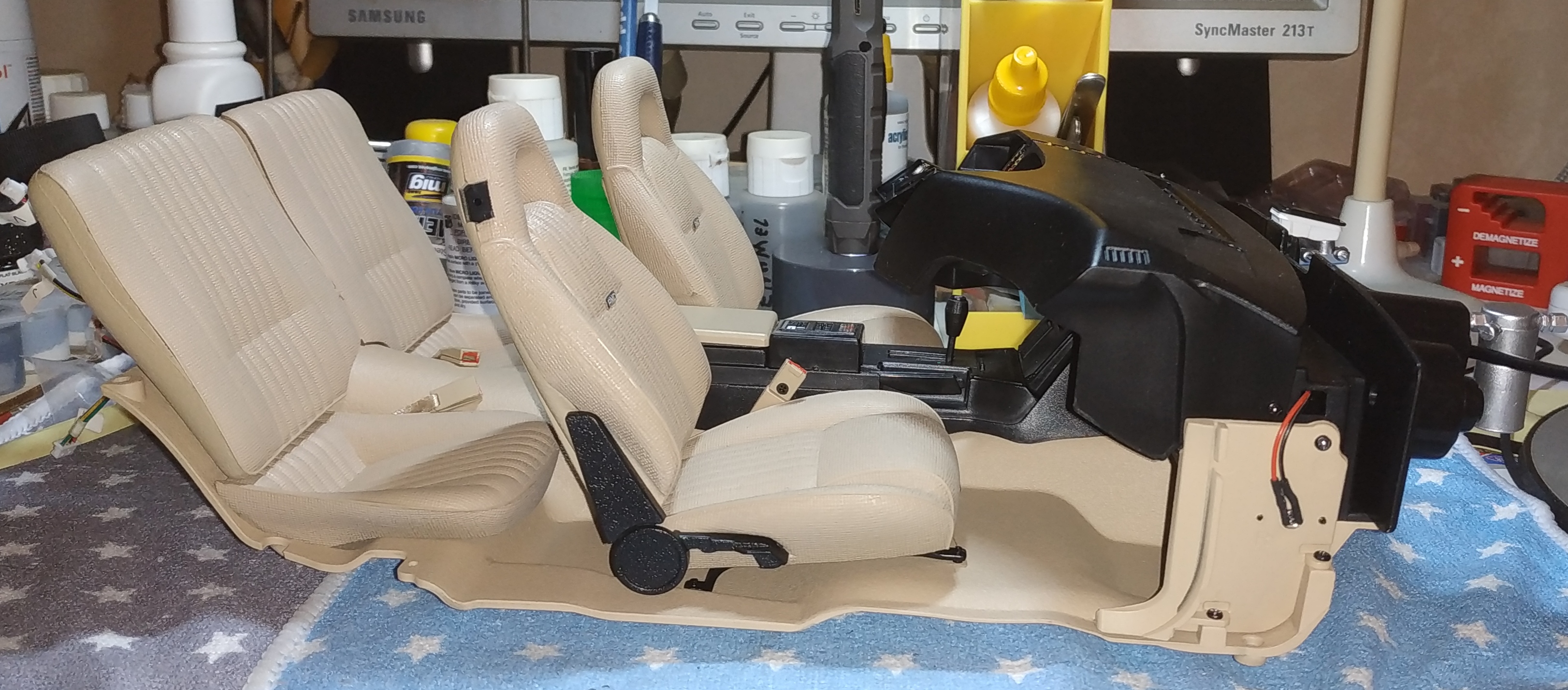

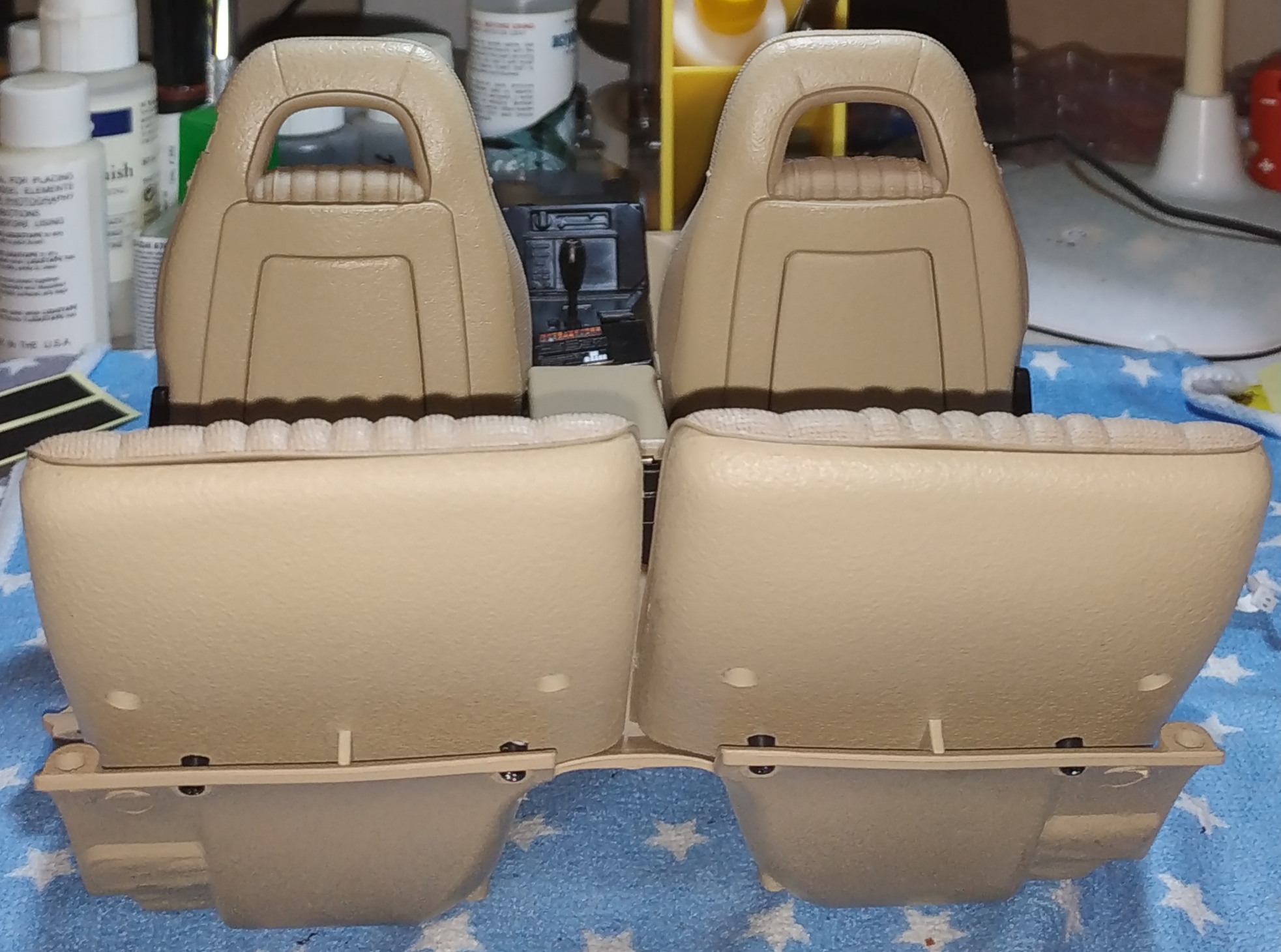

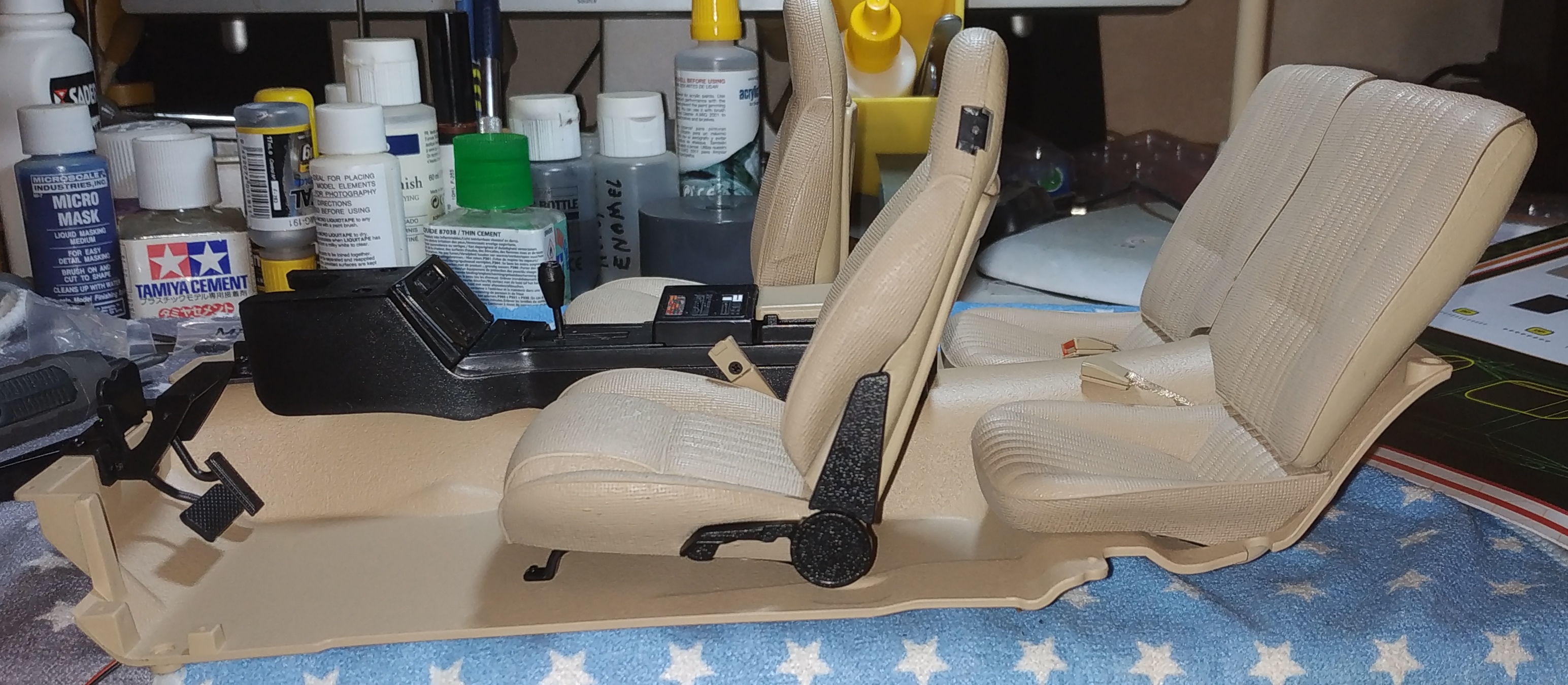

Résultat du montage du dossier du siège arrière droit (étapes 1, 2, 3, 4) :

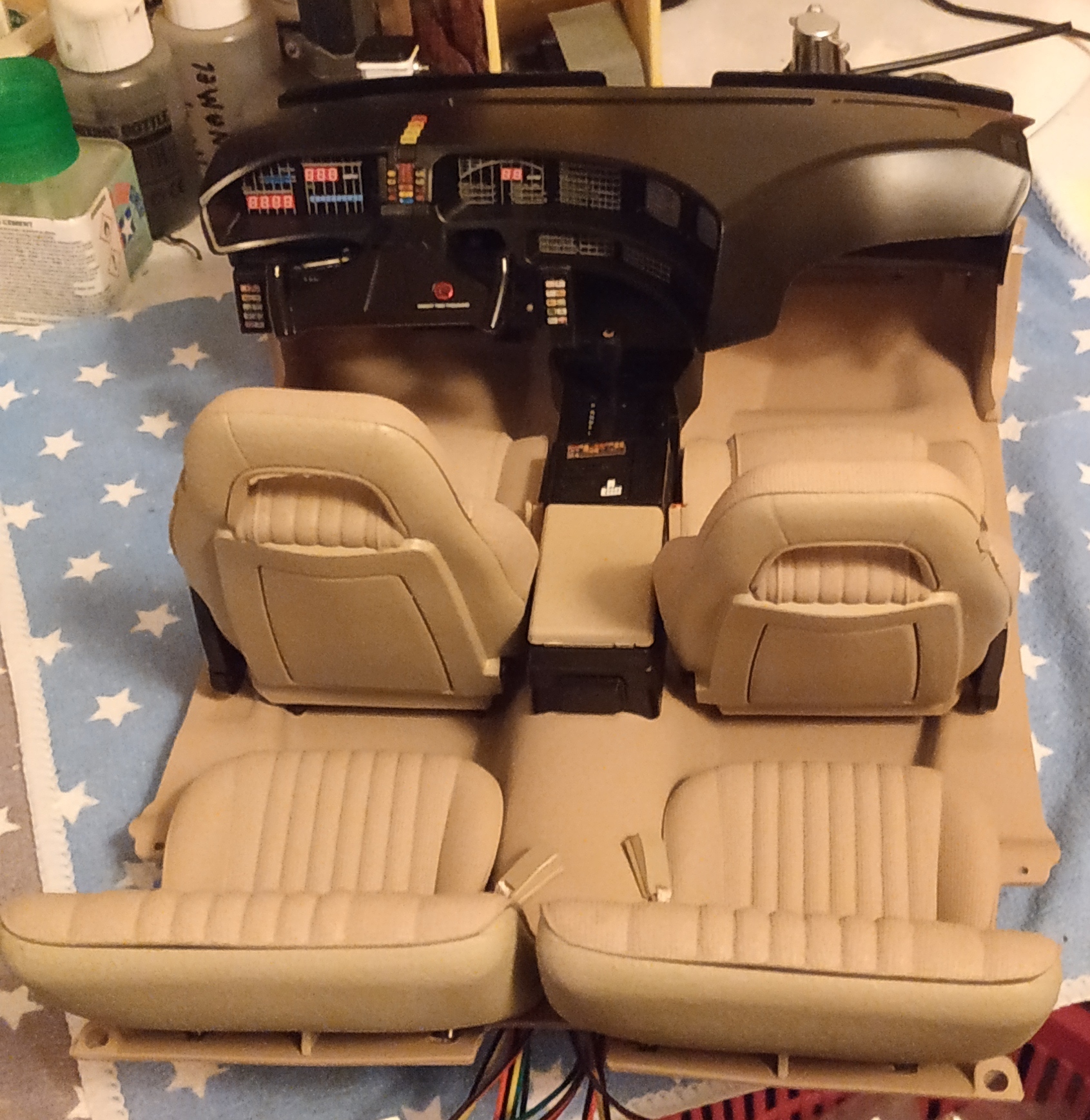

Résultat du montage du tableau de bord et de la cloison pare-feu (étapes 5 à 11) :

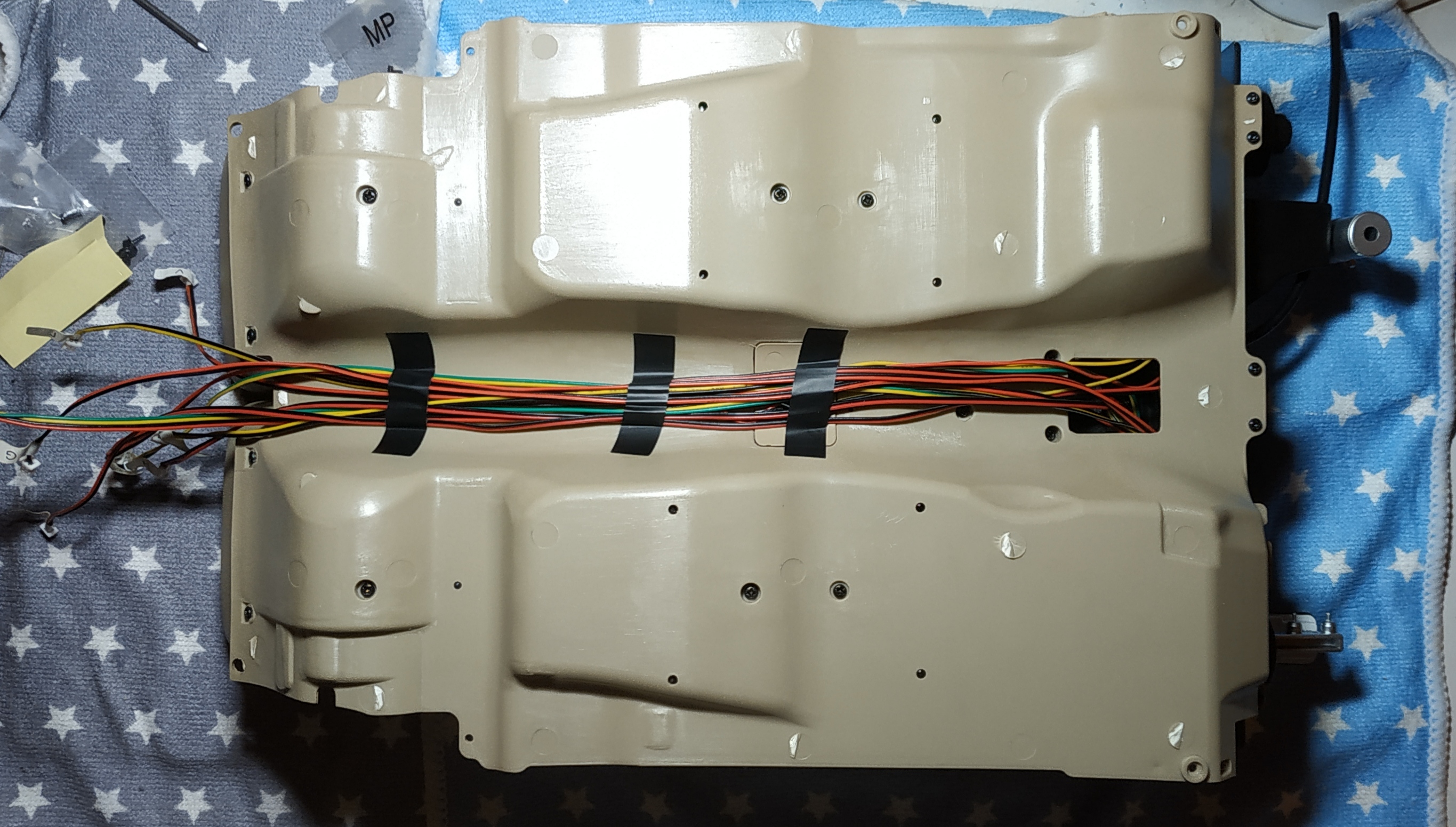

Etape 12, mise en place des câbles :

Le numéro 66 inclue les éléments pour l'assemblage du panneau de plancher arrière et ses éléments sur la partie centrale du châssis : panneau de plancher arrière, carter du réservoir de carburant, tuyau de remplissage de carburant.

Dans ce numéro, vous allez assembler le panneau de plancher arrière et ses éléments sur la partie centrale du châssis.

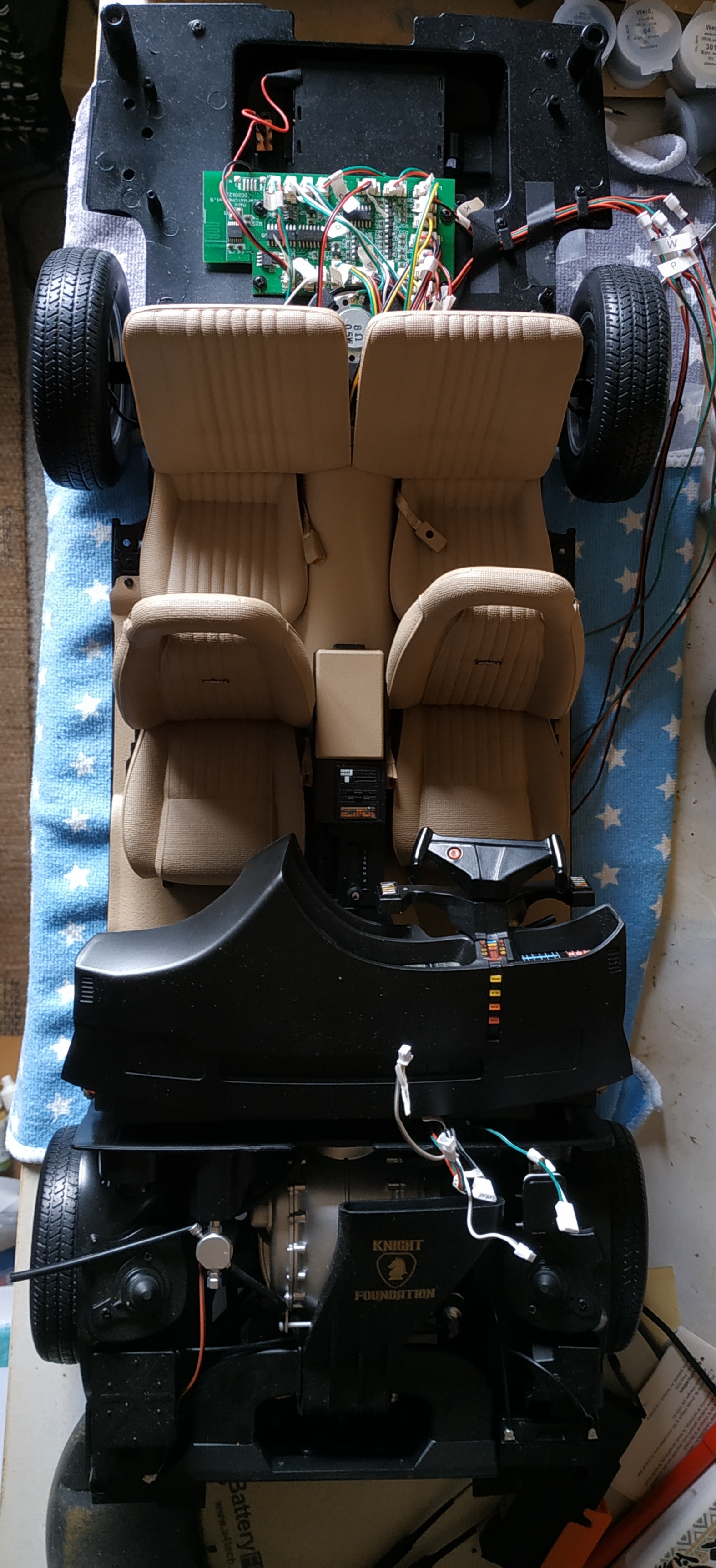

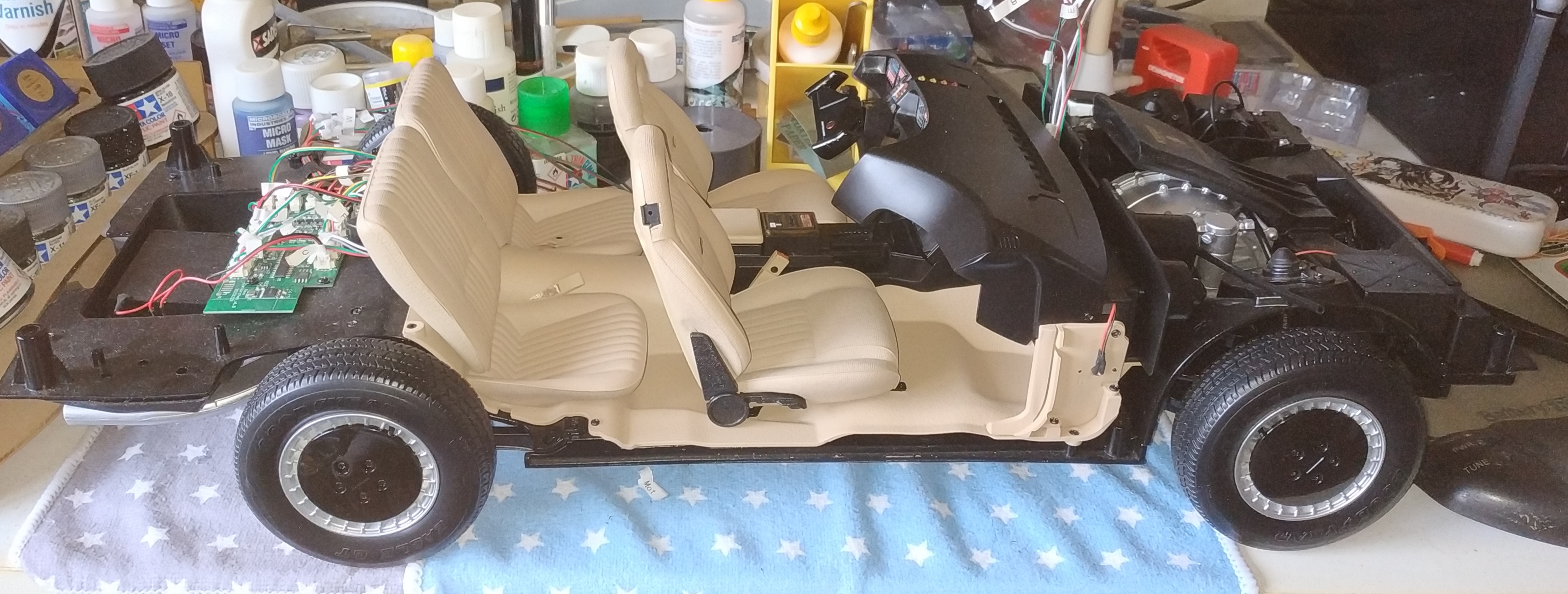

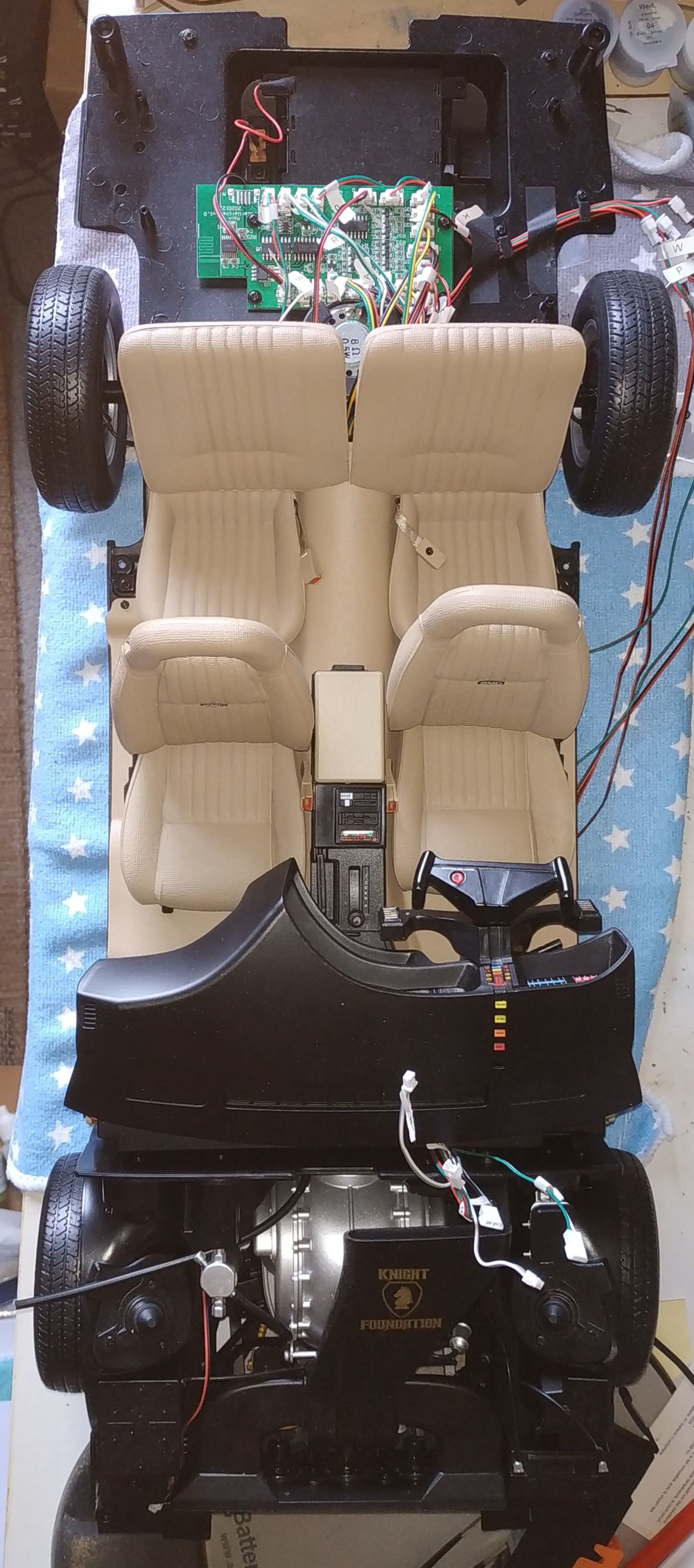

Etapes 1, 2, 3 : assemblage du panneau de plancher intérieur sur la section centrale du châssis :

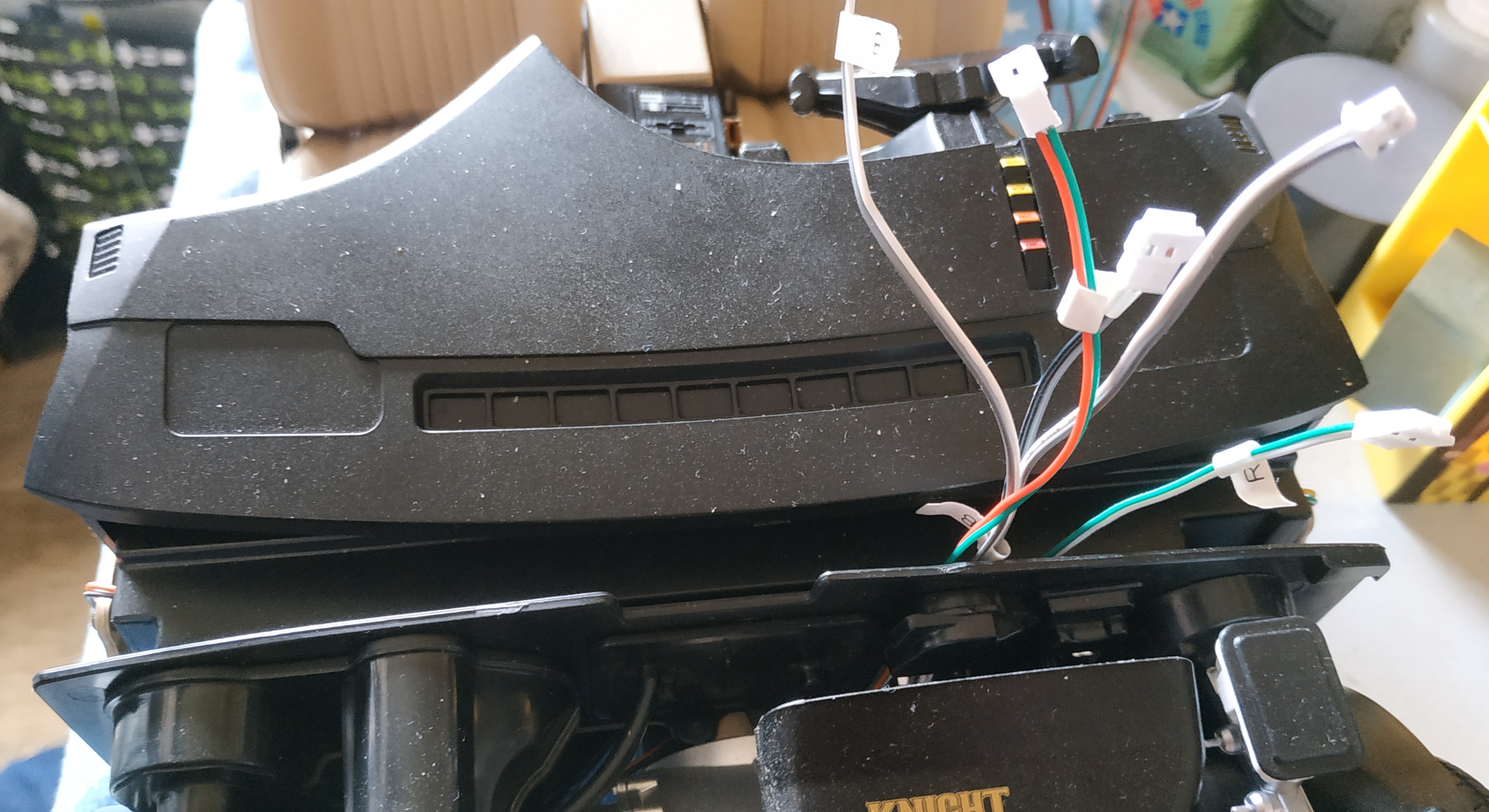

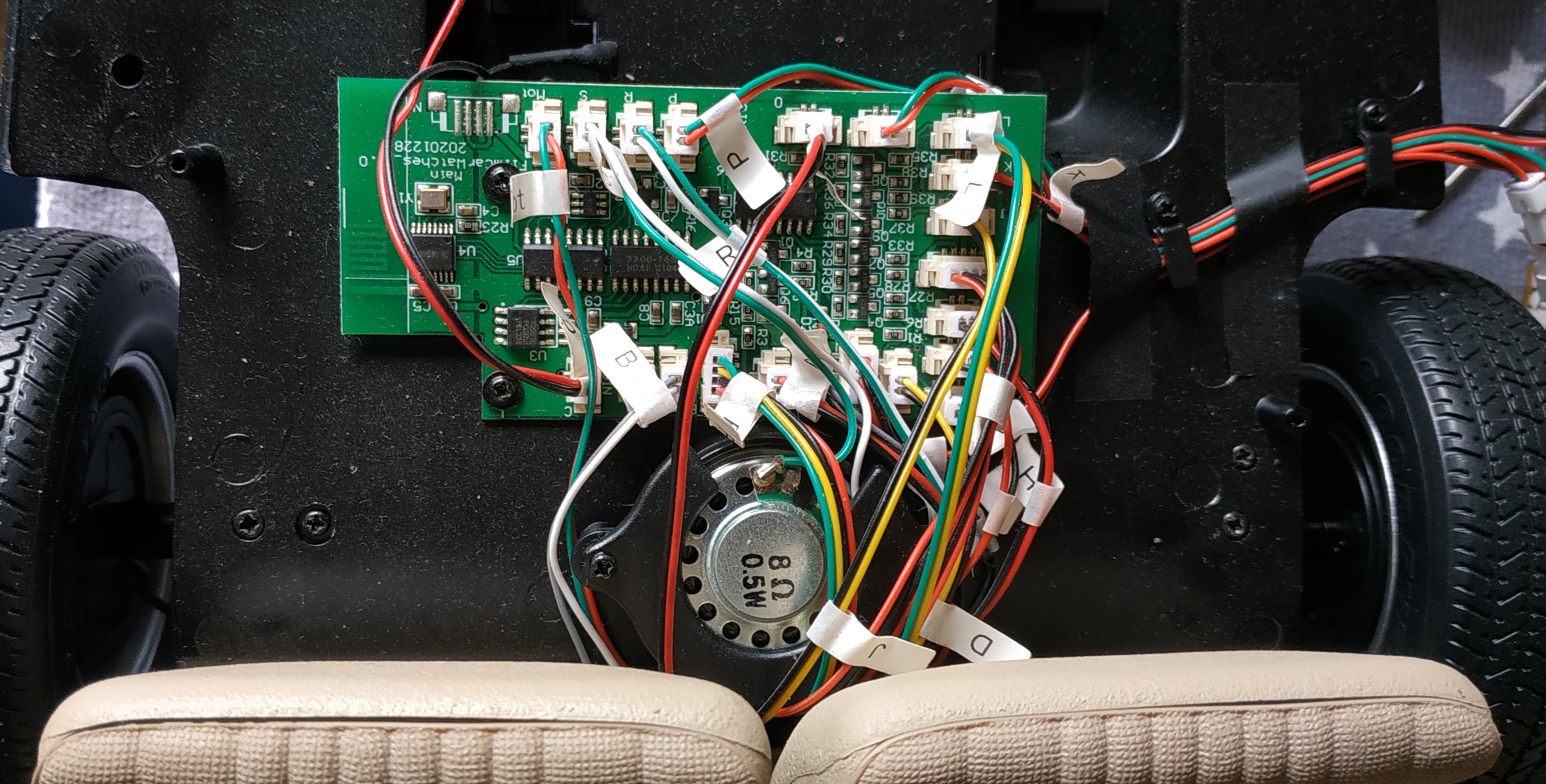

Etapes 4, 5, 6 : connection des câbles sur la carte électronique :

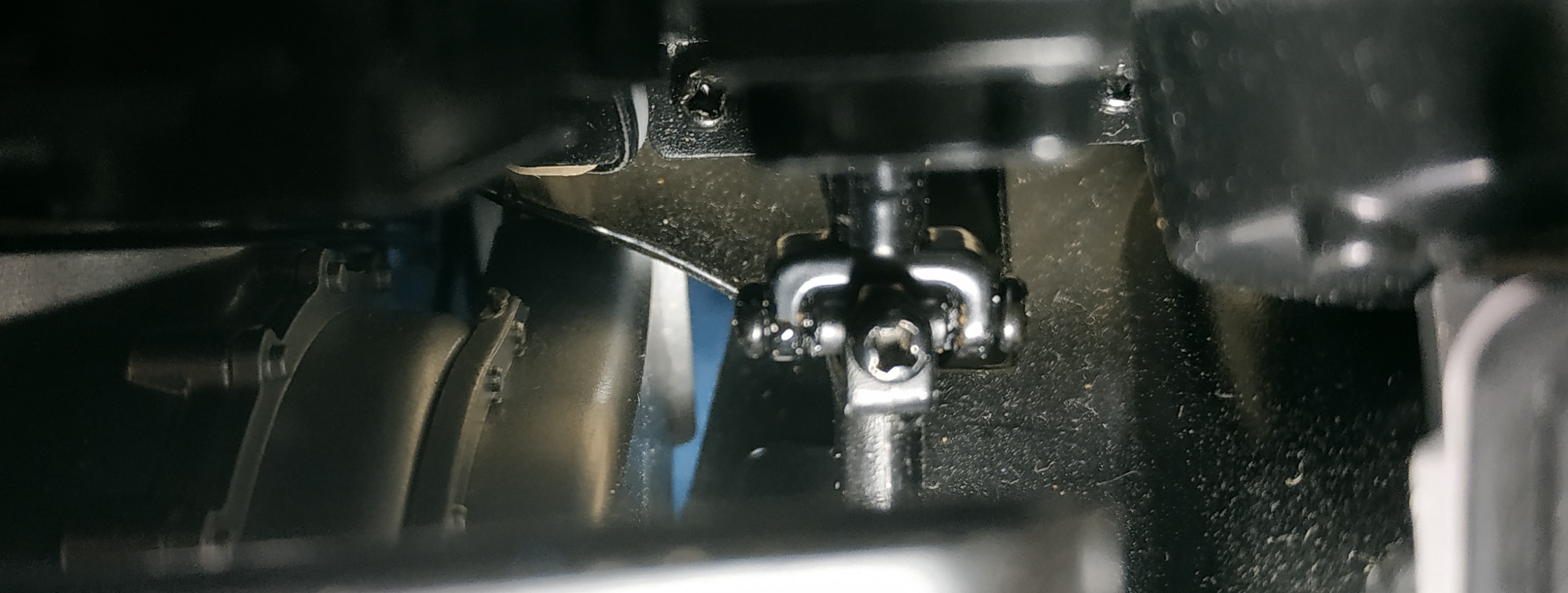

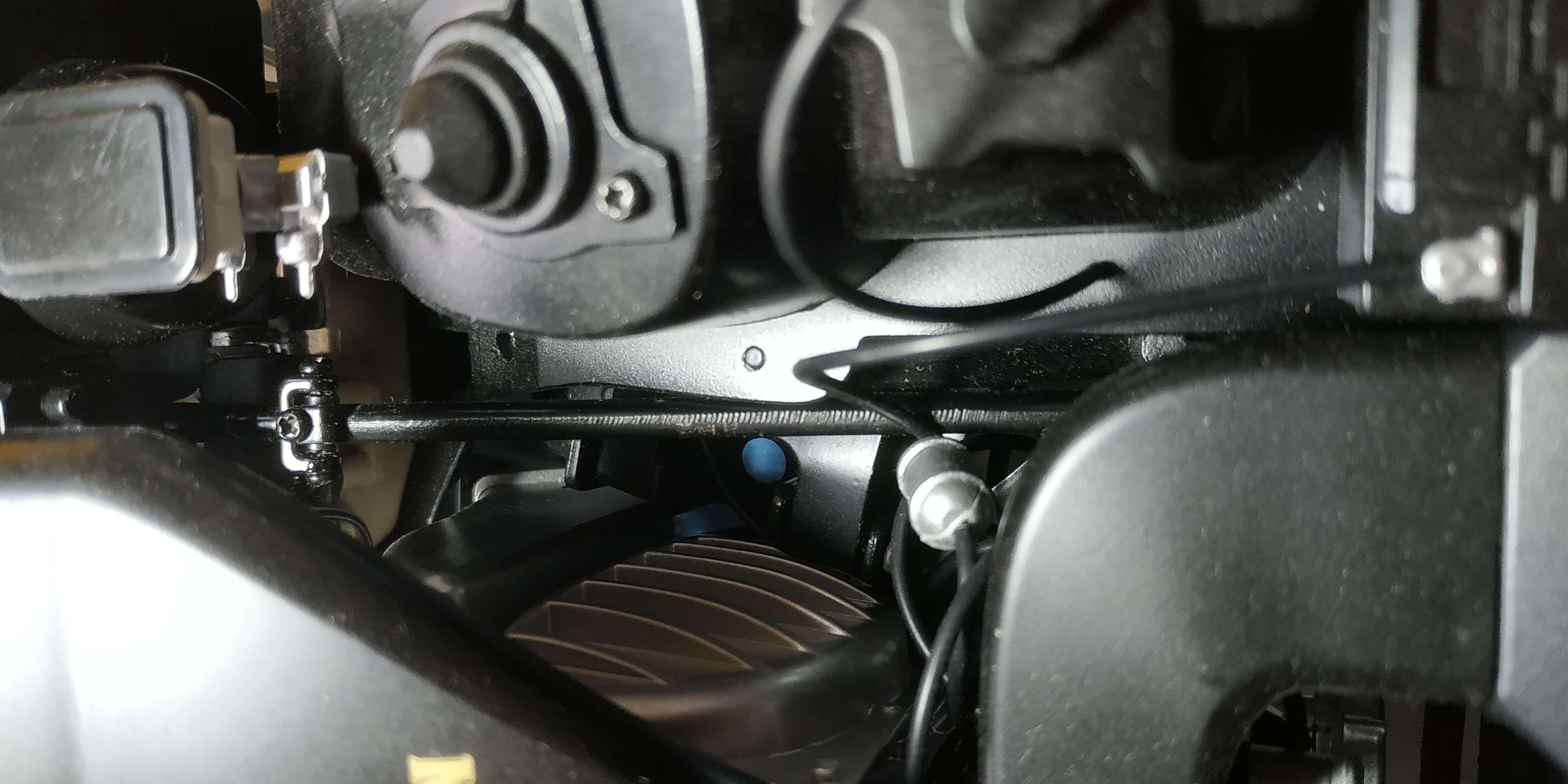

Etapes 7 : fixation de l'arbre de direction à la colonne :

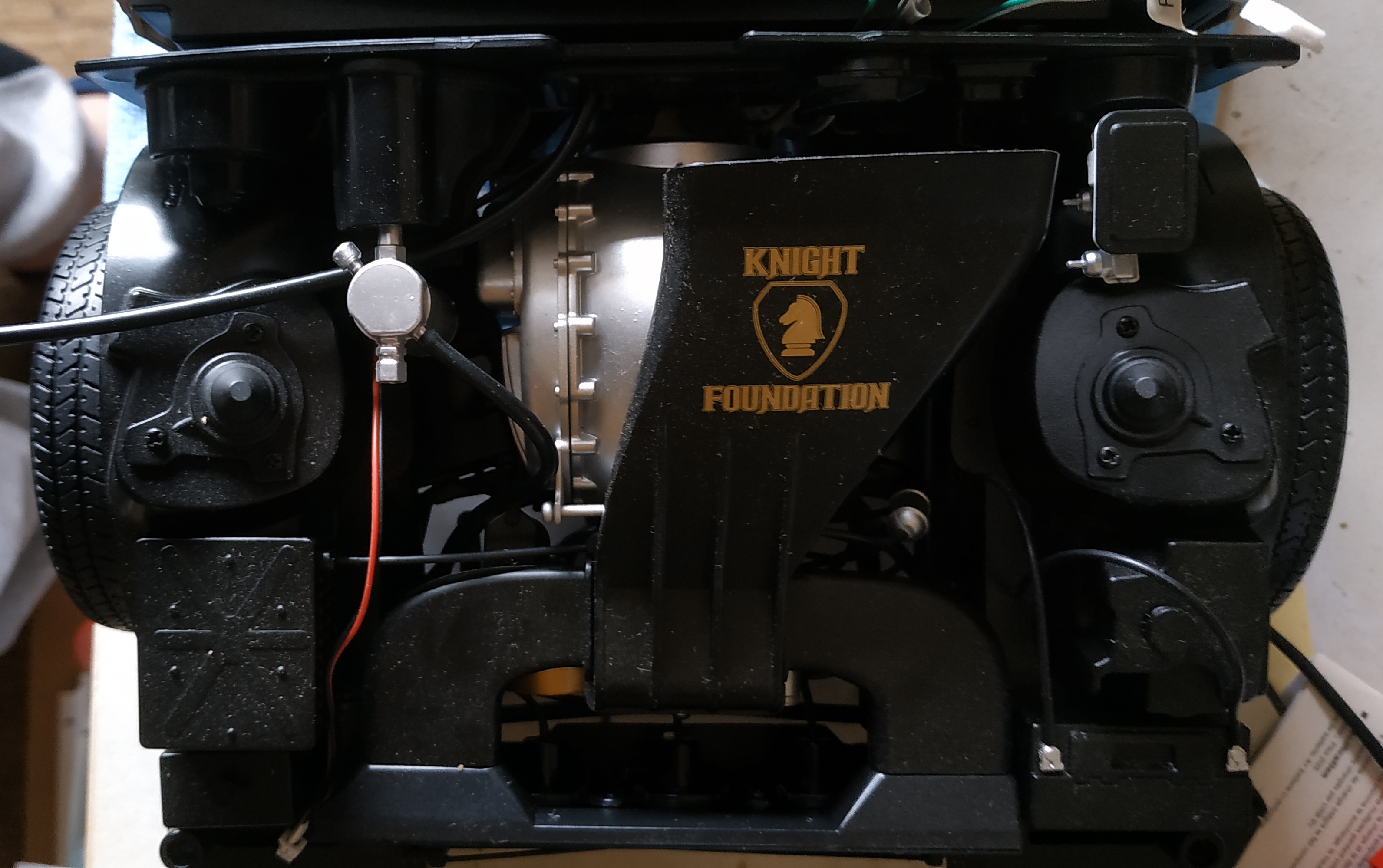

Etapes 8, 9 : raccordement des durites et flexibles :

Le numéro 67 inclue les éléments pour l'montage du carter du réservoir de carburant et du panneau de plancher arrière sur le châssis : structure centrale de la carrosserie.

Dans ce numéro, vous allez monter le carter du réservoir de carburant et le panneau de plancher arrière sur le châssis de votre modèle.

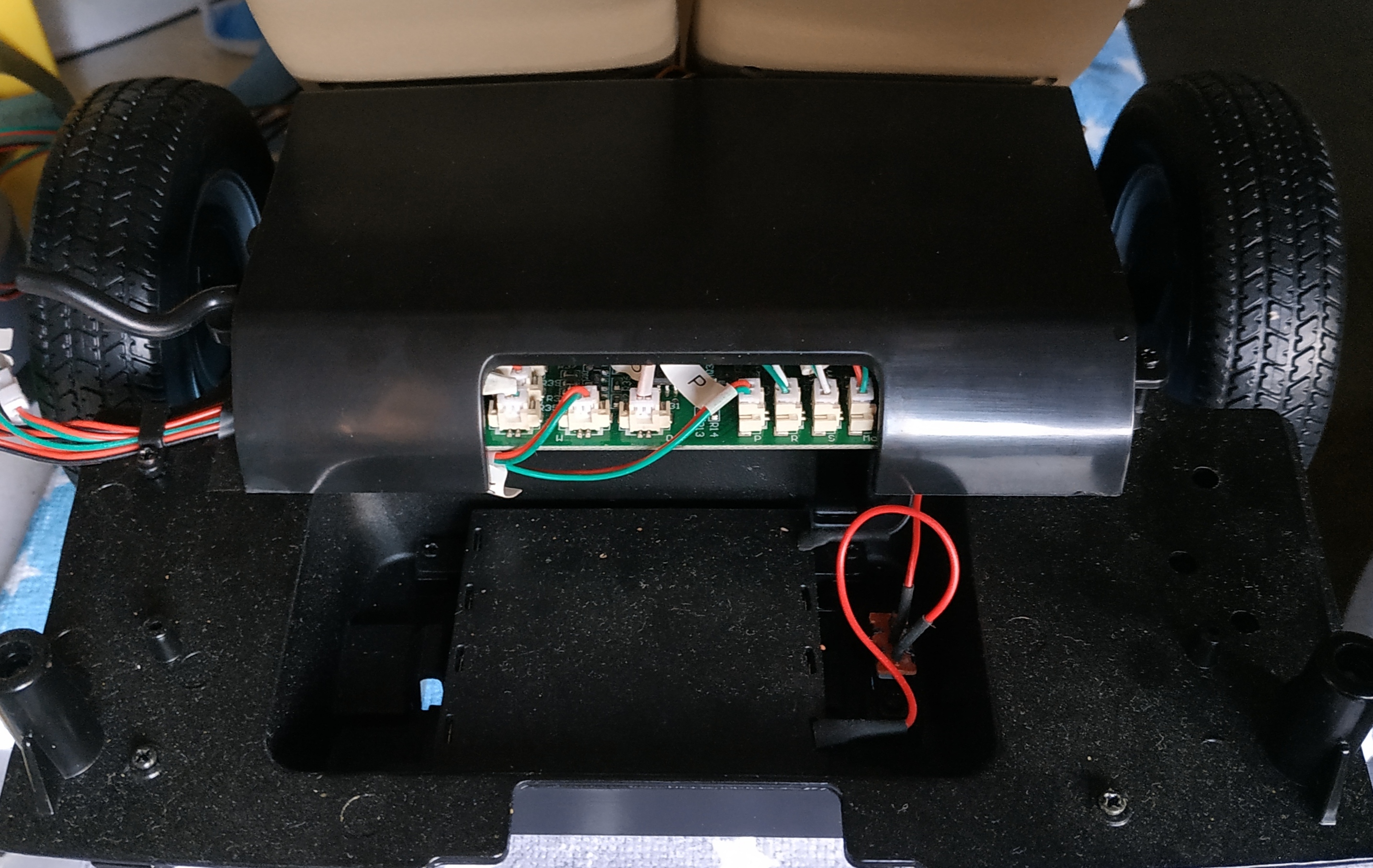

Etapes 1, 2 : fixation du tuyau de remplissage du réservoir à la bride du réservoir, puis montage du carter sur le châssis :

Etapes 3 : montage du panneau de plancher arrière sur le carter et le châssis :

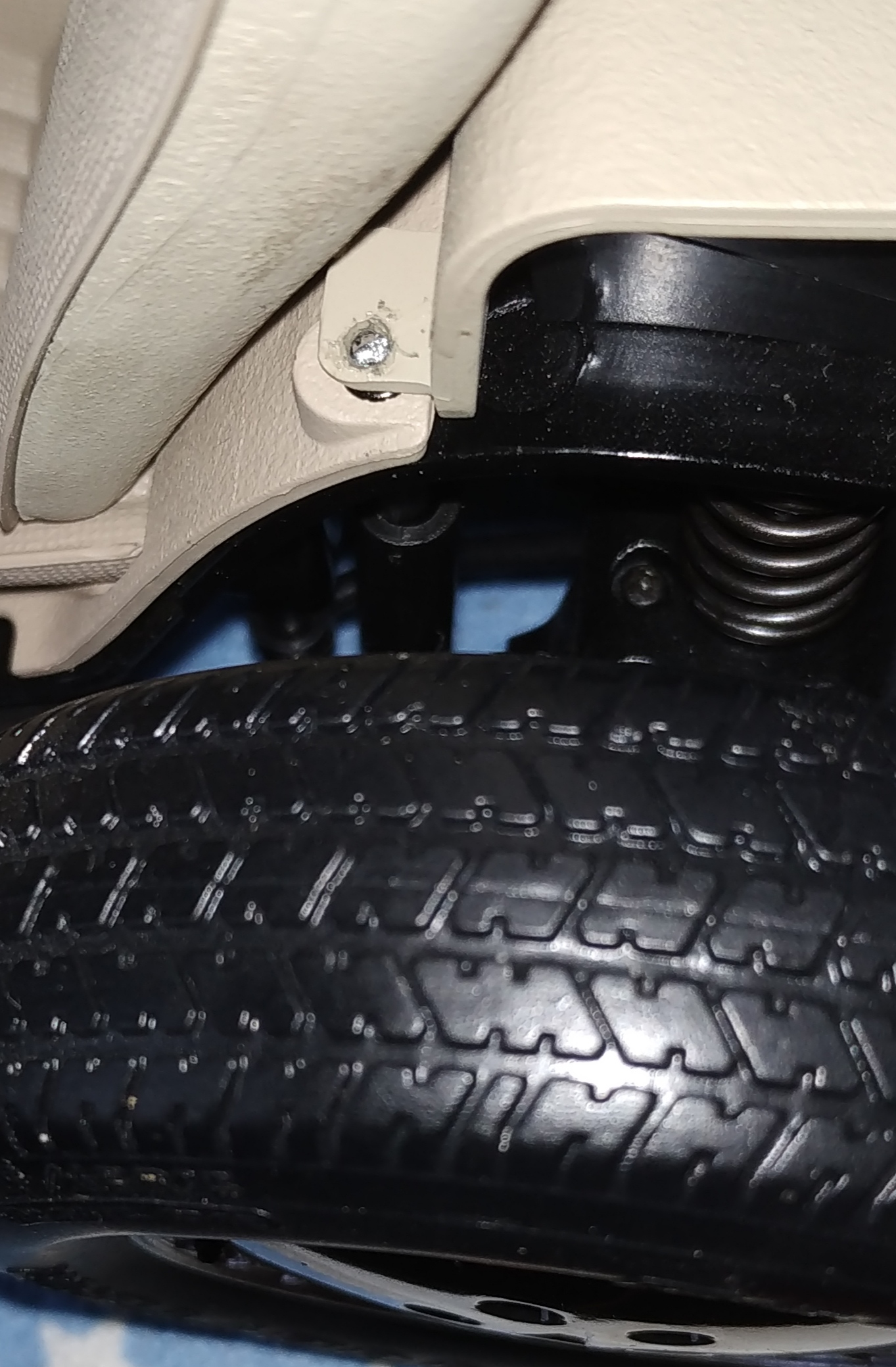

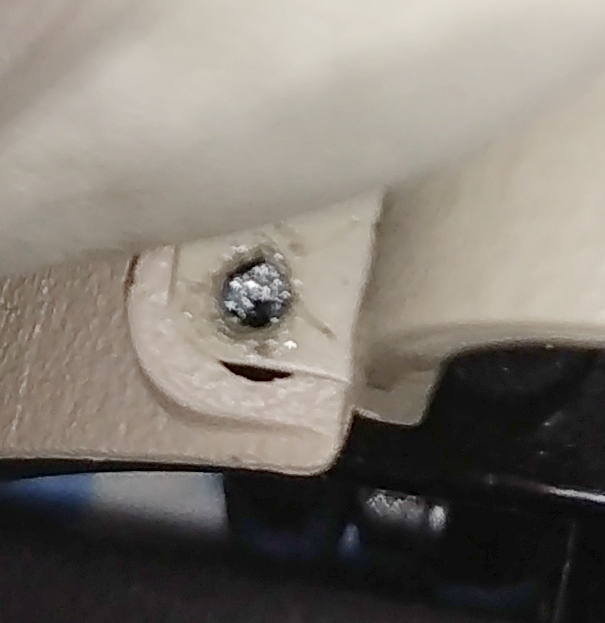

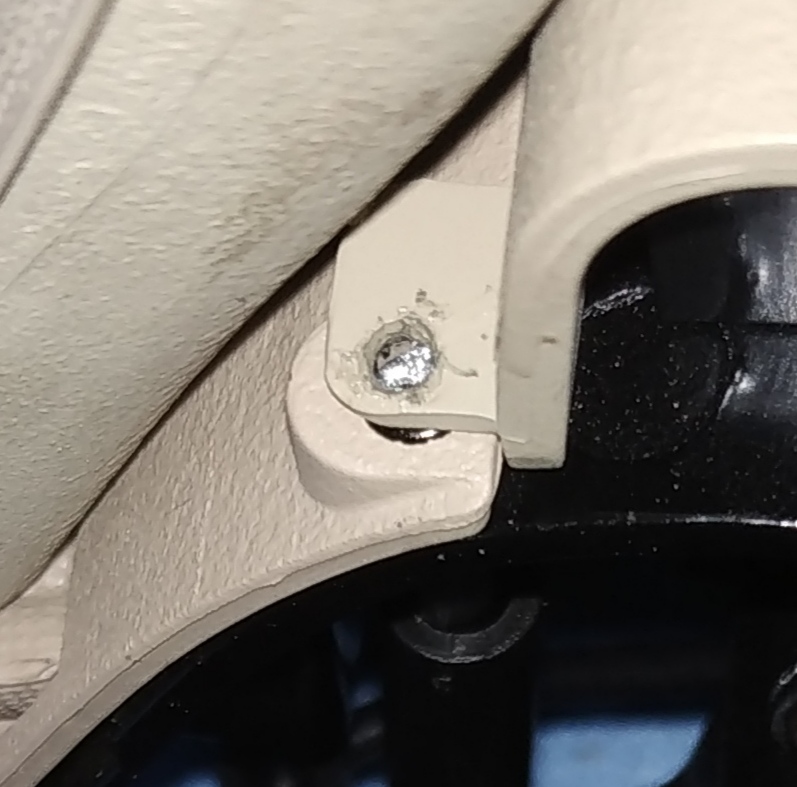

Etapes 3 : problème d'ajustement des trous de vis entre le panneau de plancher arrière et le châssis :

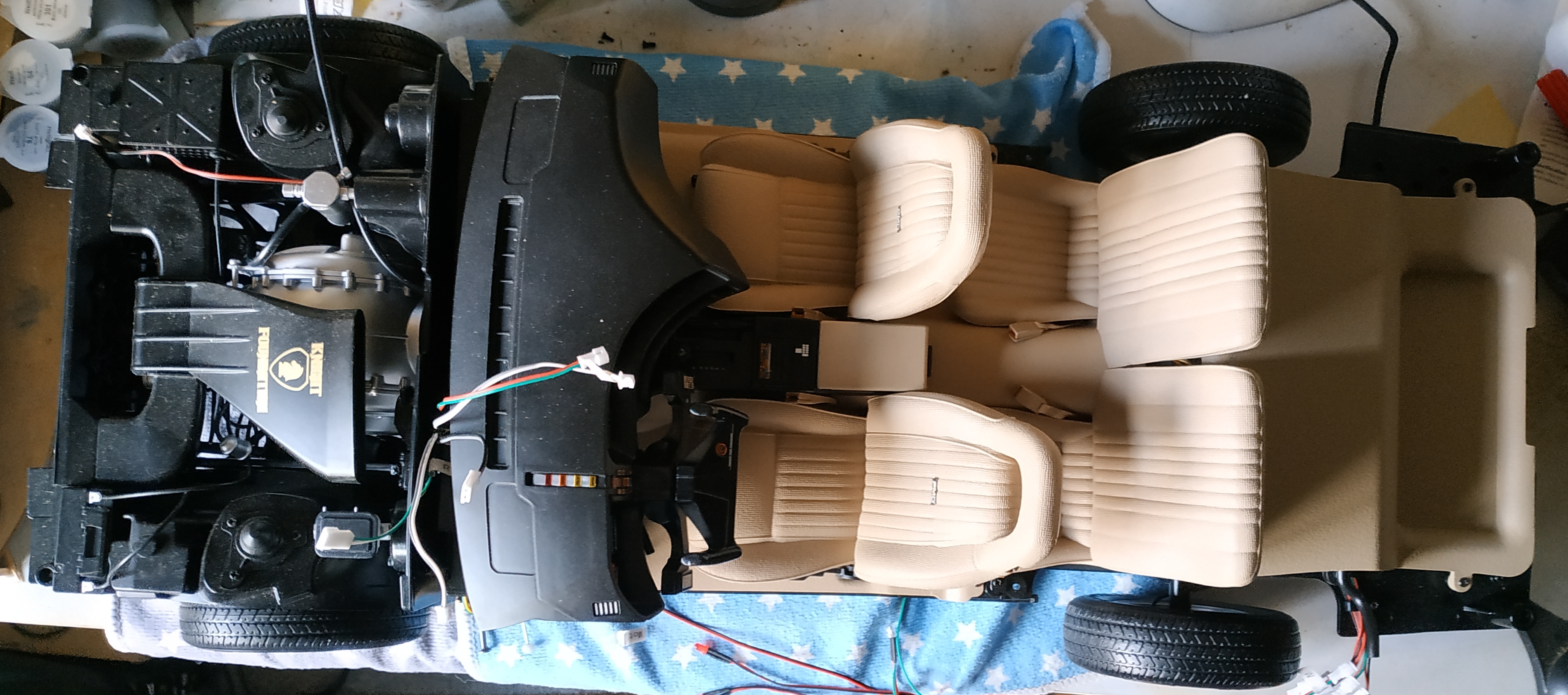

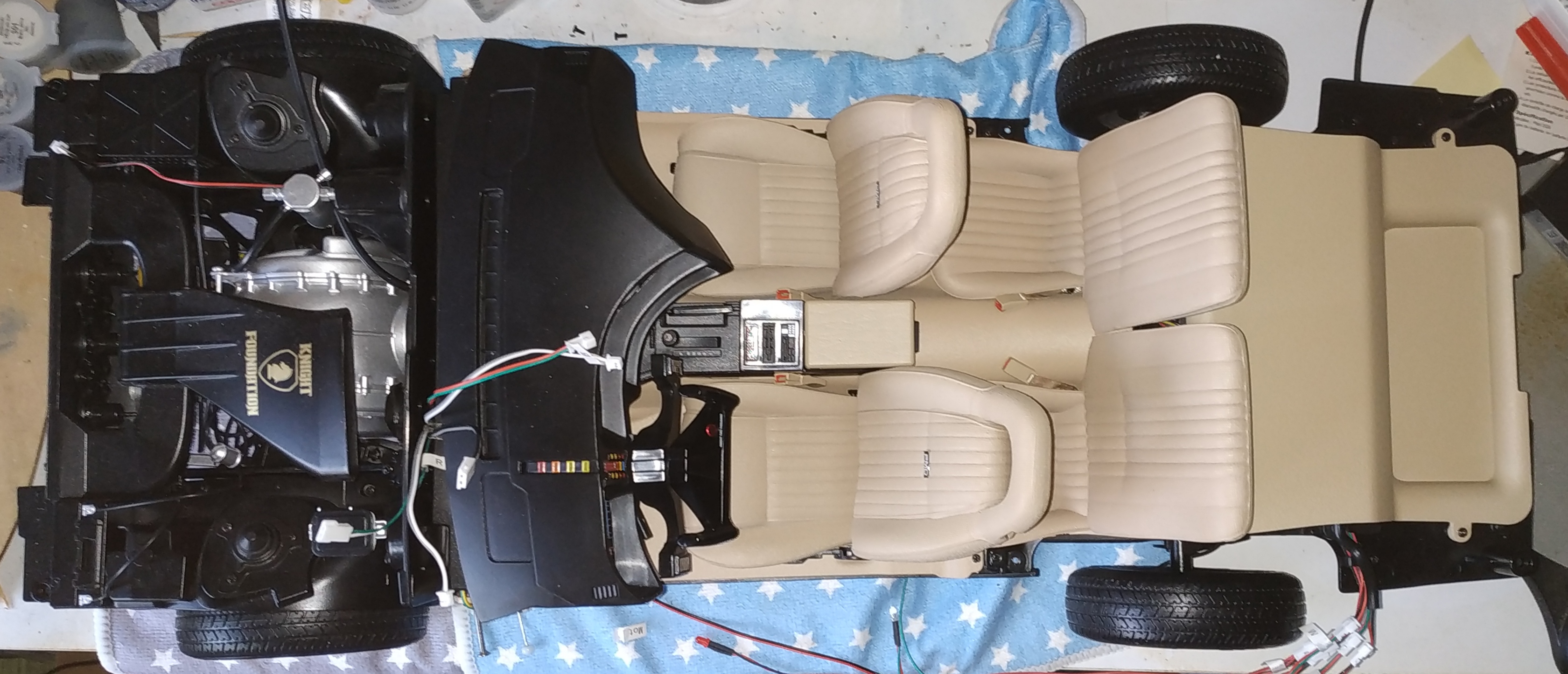

Résultat :

Je n'ai pas fait les étapes 4 à 6 qui consistaient à rebrancher les câbles électriques. Je sais qu'il faudra les débrancher de nouveau dans la suite du montage.

Le numéro 68 inclue les éléments pour l'assemblage de la portière gauche : portière (gauche), poignée de la portière (gauche), loquet intérieur (portière gauche), boîtier de rétroviseur (gauche), rétroviseur (gauche).

Dans ce numéro, vous allez monter la poignée, le loquet intérieur et le rétroviseur sur la portière gauche de votre modèle.

Etapes 1 : montage de la poignée sur la portière gauche :

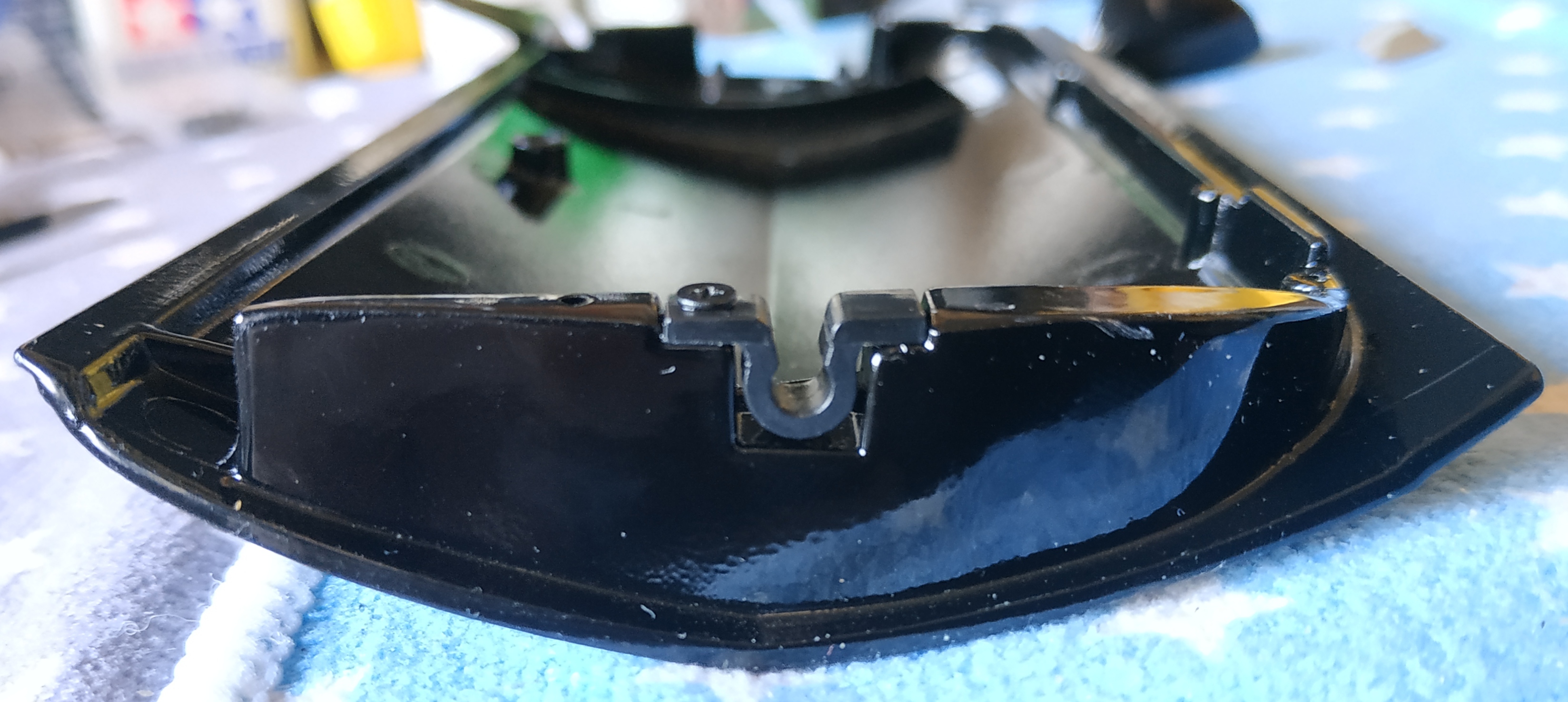

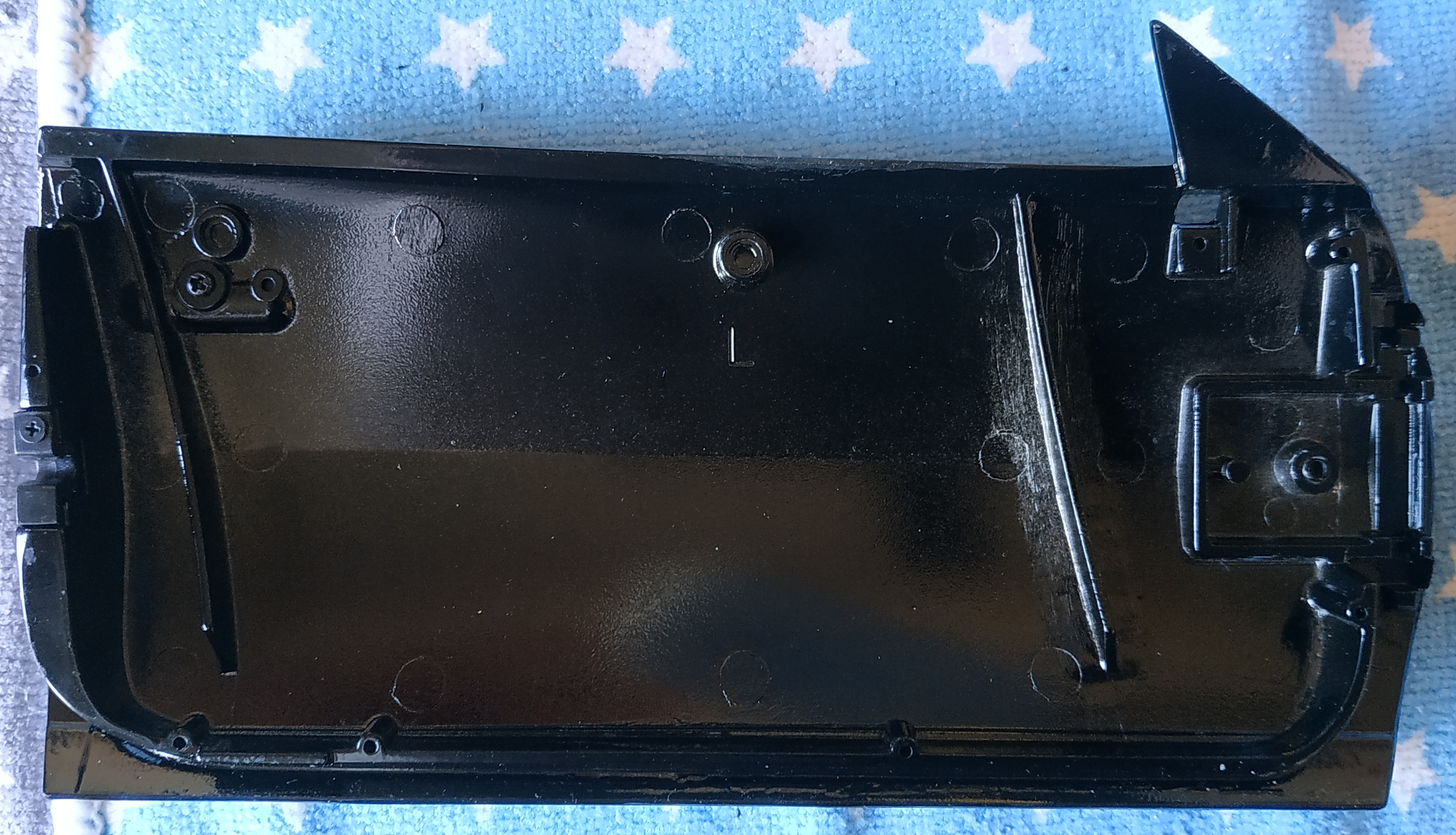

Etapes 2 : montage du loquet intérieur sur la portière gauche :

Etapes 3 et 4 : montage du rétroviseur sur la portière gauche :

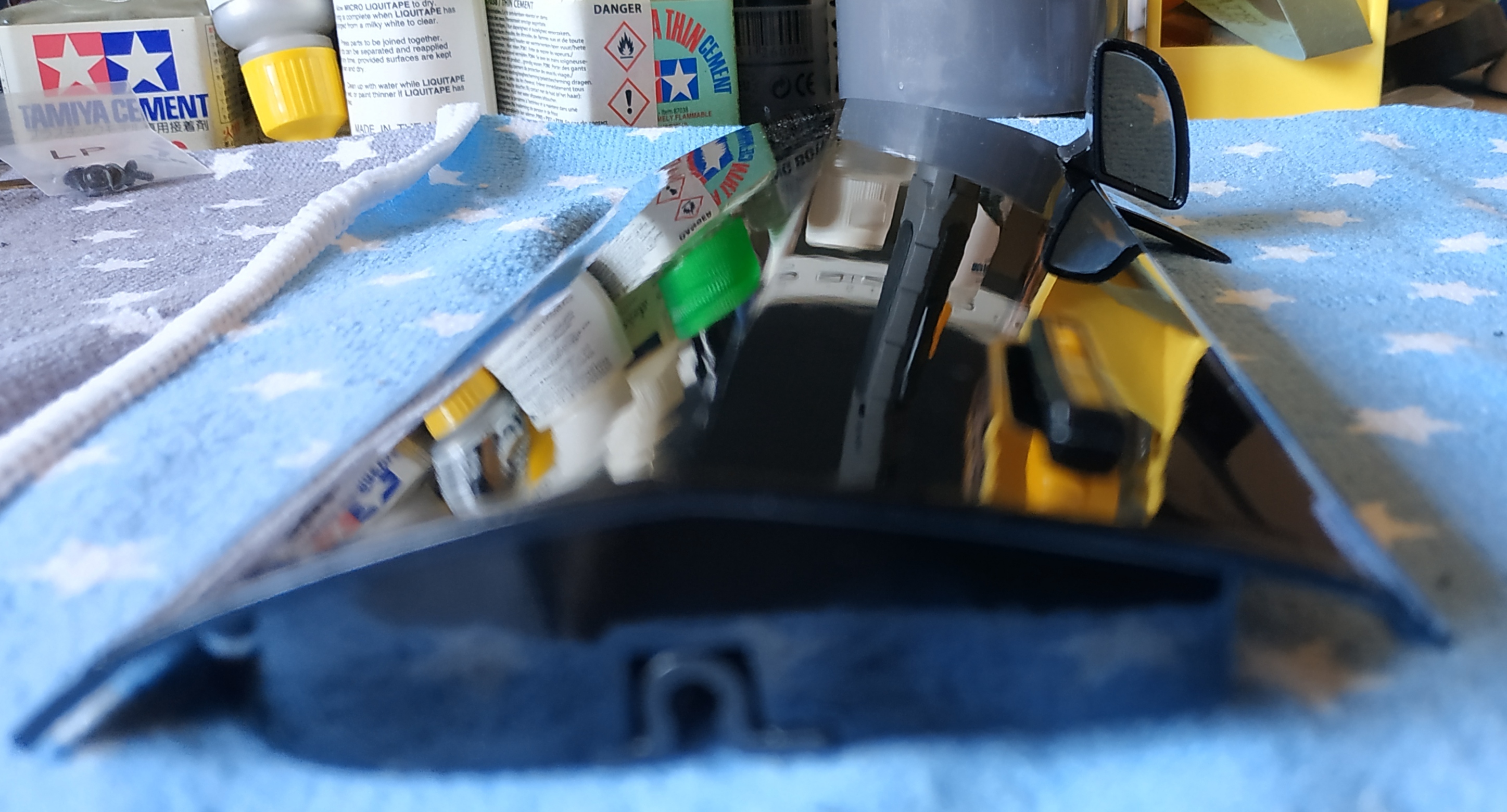

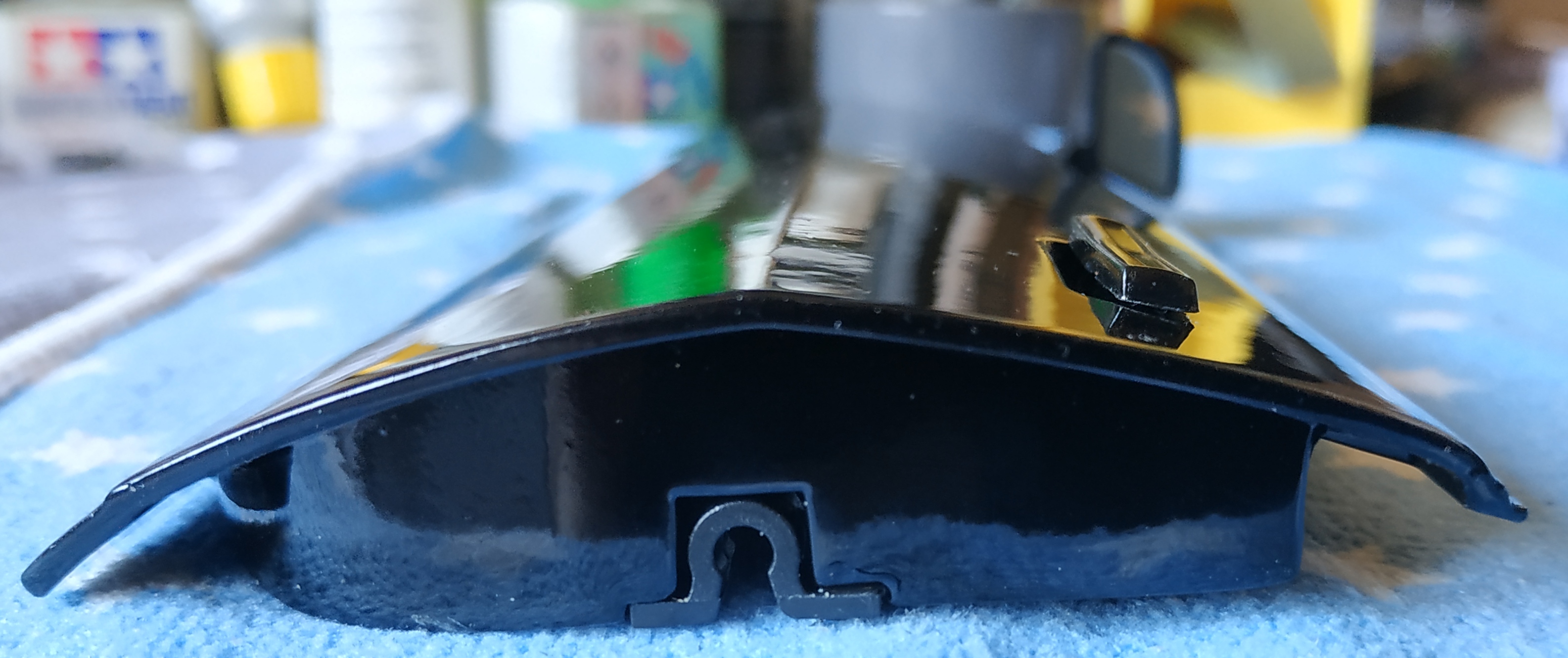

Résultat :

Le numéro 69 inclue les éléments pour l'assemblage de la portière gauche : charnière de portière (gauche), couvre-charnière, vitre de portière (gauche), engrenage 1, engrenage 2, engrenage 3, baguettes auto-adhésives.

Dans ce numéro, vous allez monter la charnière et son cache à l'intérieur de la portière gauche de votre modèle.

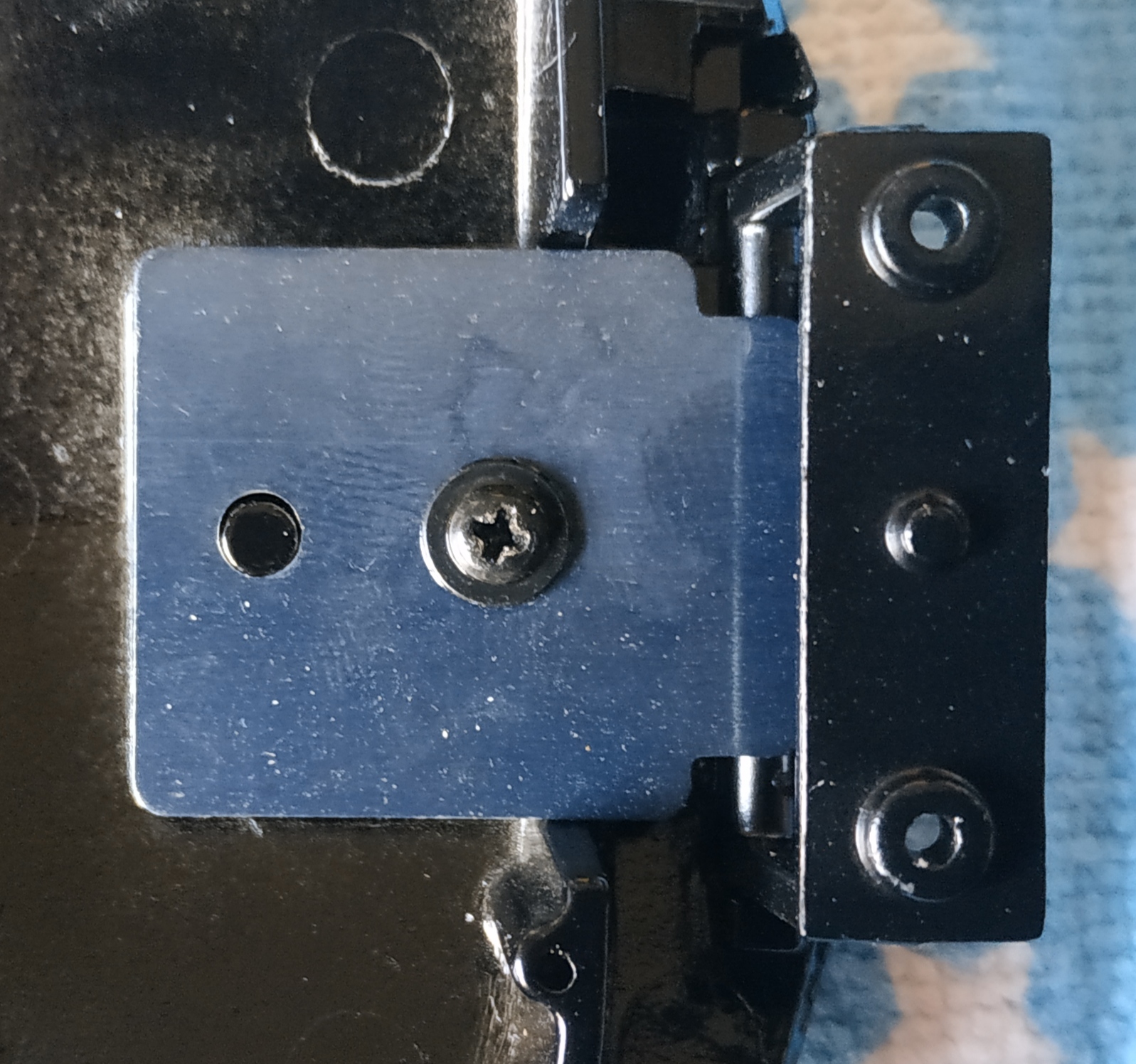

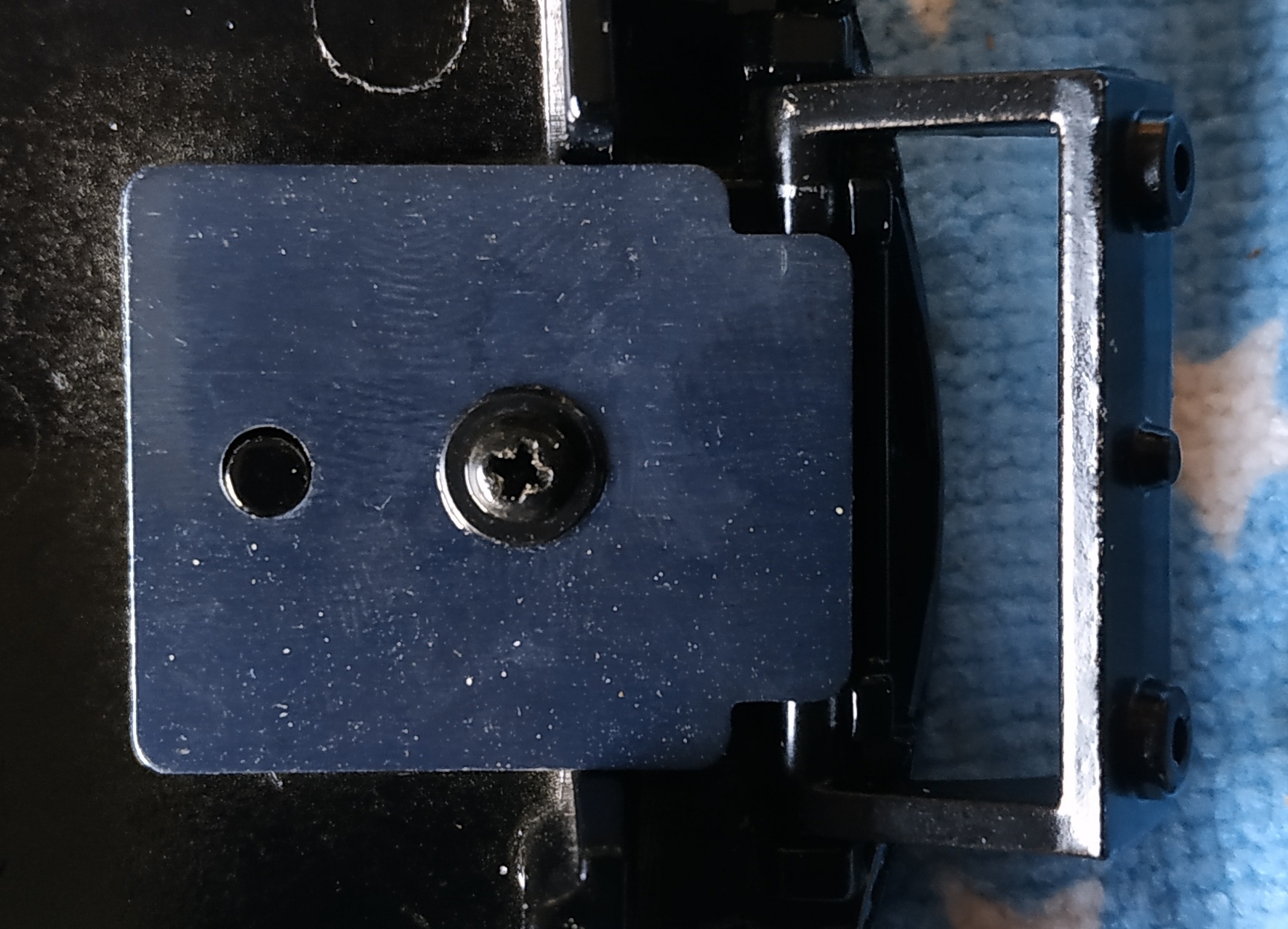

Etapes 1 et 2 : montage de la charnière et son cache à l'intérieur de la portière gauche :

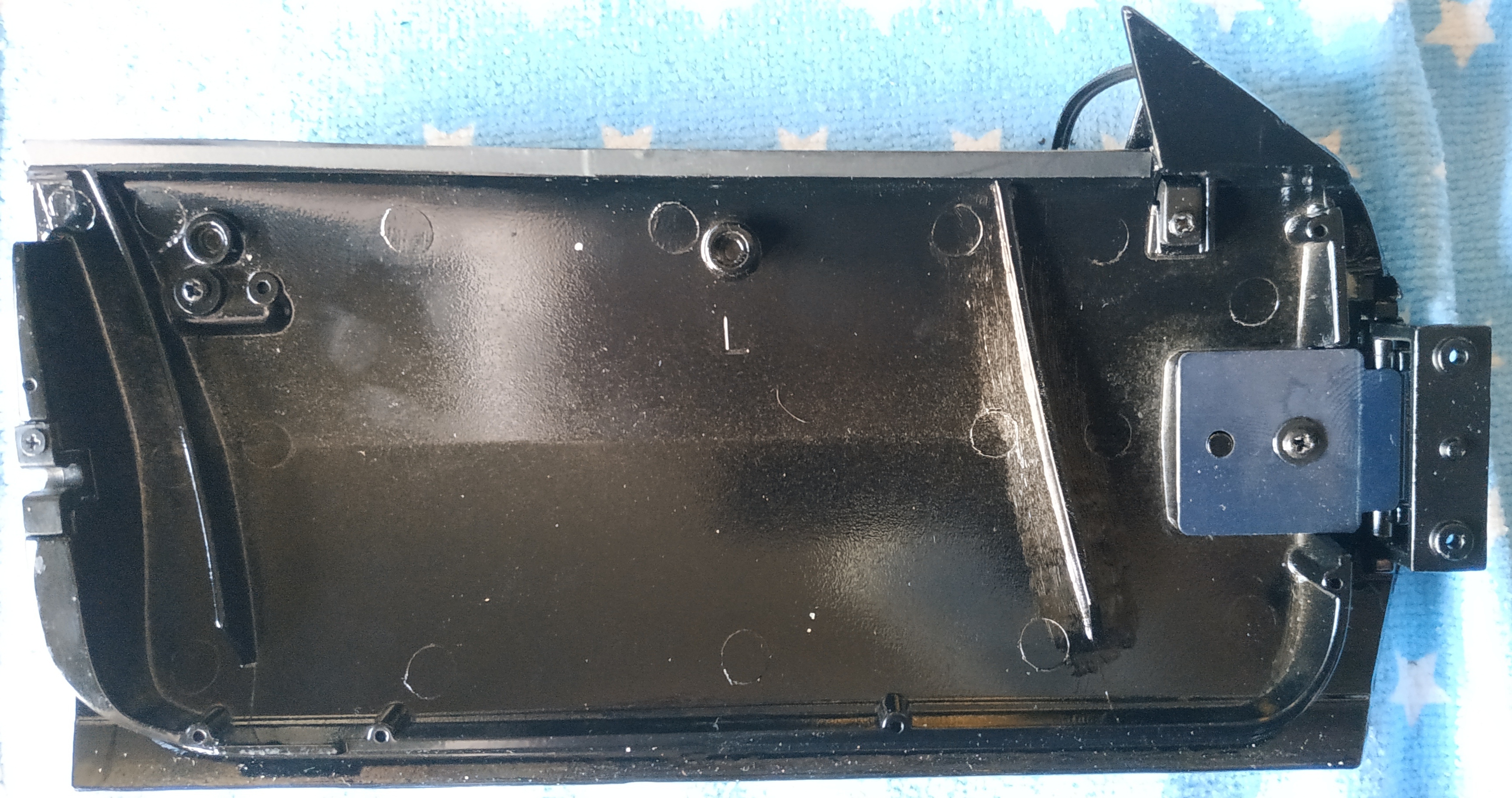

Etapes 3 et 4 et résultat : installation de la bande auto-adhésive :

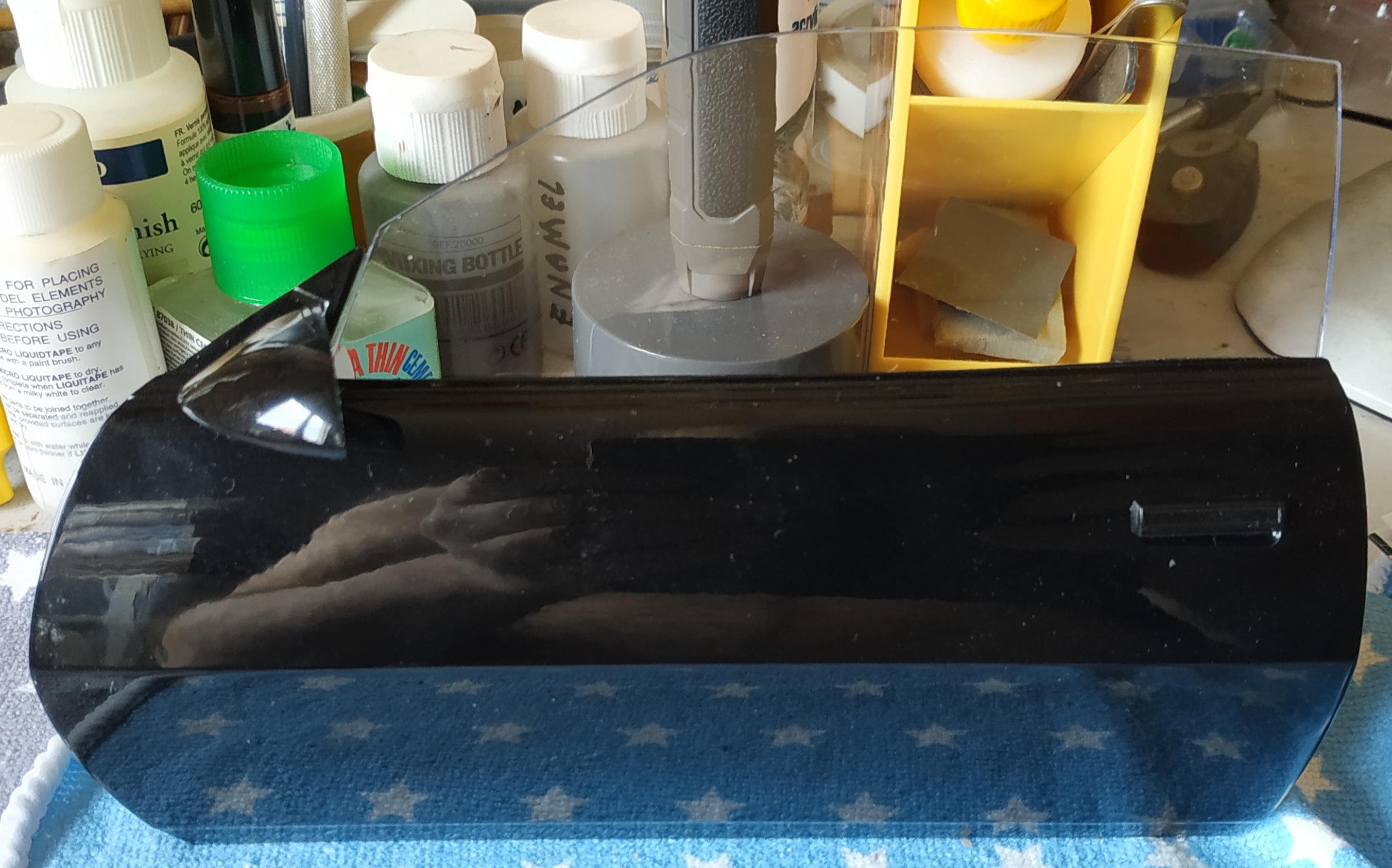

Le numéro 70 inclue les éléments pour l'assemblage de la portière gauche : panneau intérieur de la portière gauche, profilé du panneau intérieur, panneau de commande de la portière, accoudoir de portière gauche, base intérieure du levier de portière, poignée d'ouverture intérieure de la portière, panneau d'habillage supérieur de la portière, panneau d'habillage inférieur de la portière, cache de l'interrupteur.

Dans ce numéro, vous allez assembler le panneau intérieur de la portière gauche avec ses mécanismes et réaliser le montage avec la vitre et la portière gauches.

Etapes 1 : collage du panneau d'habillage supérieur sur la portière :

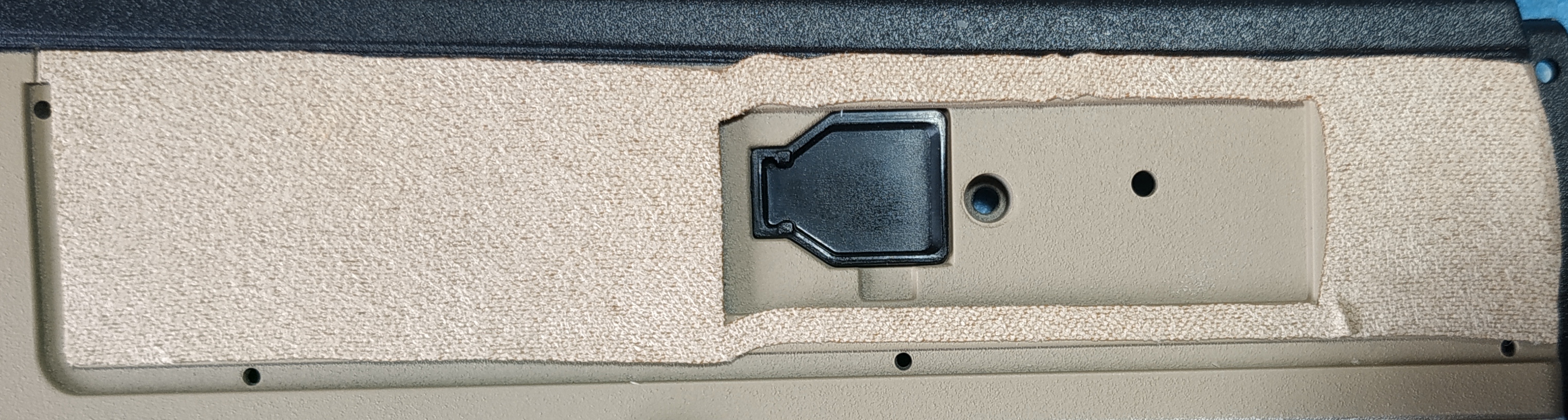

Etapes 2 : montage de la base intérieure du levier d'ouverture sur la portière :

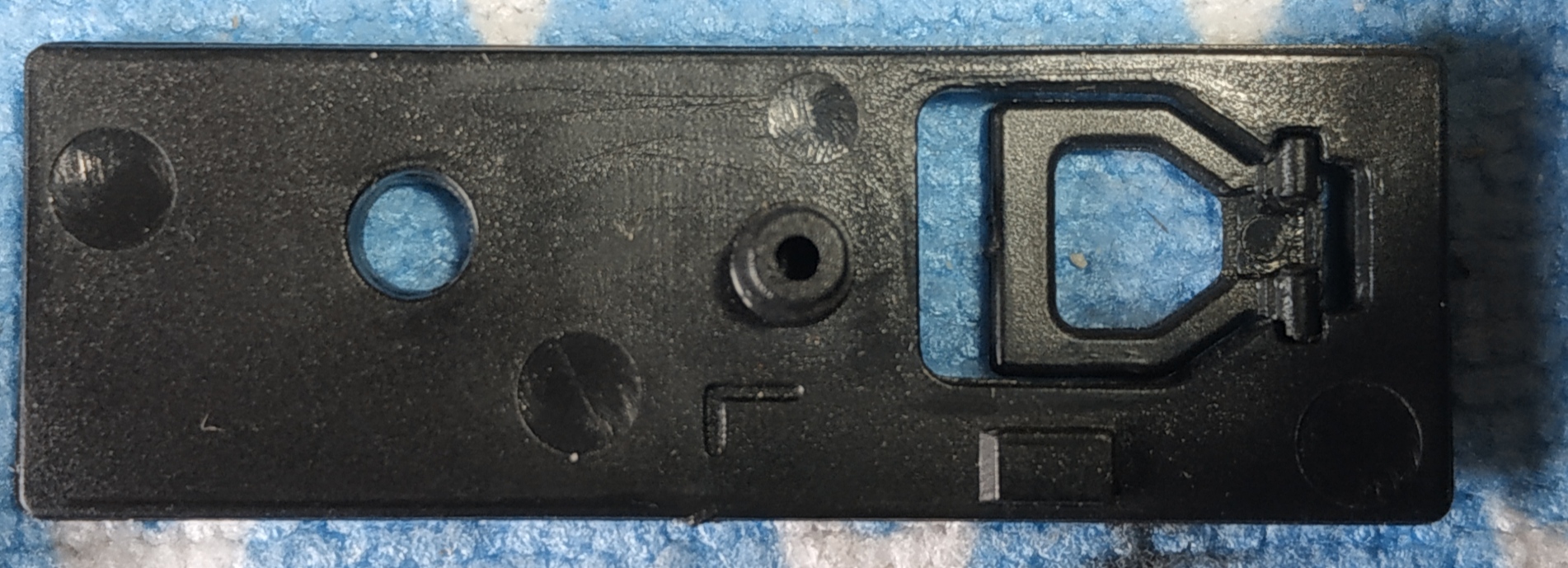

Etapes 3 : montage de la poignée sur le panneau de commande de la portière :

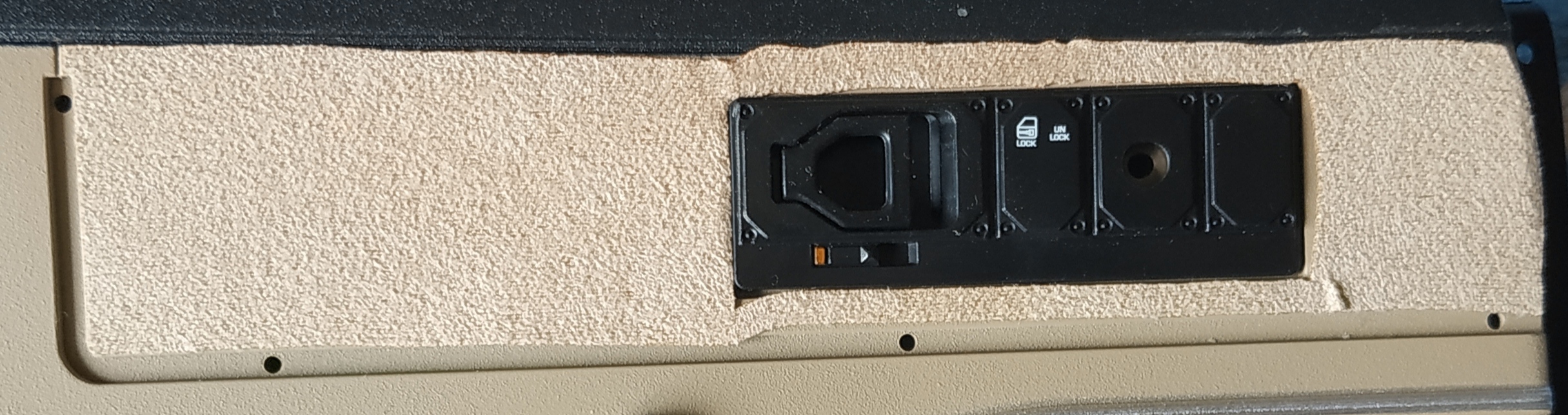

Etapes 4 : montage du panneau de commande sur la portière :

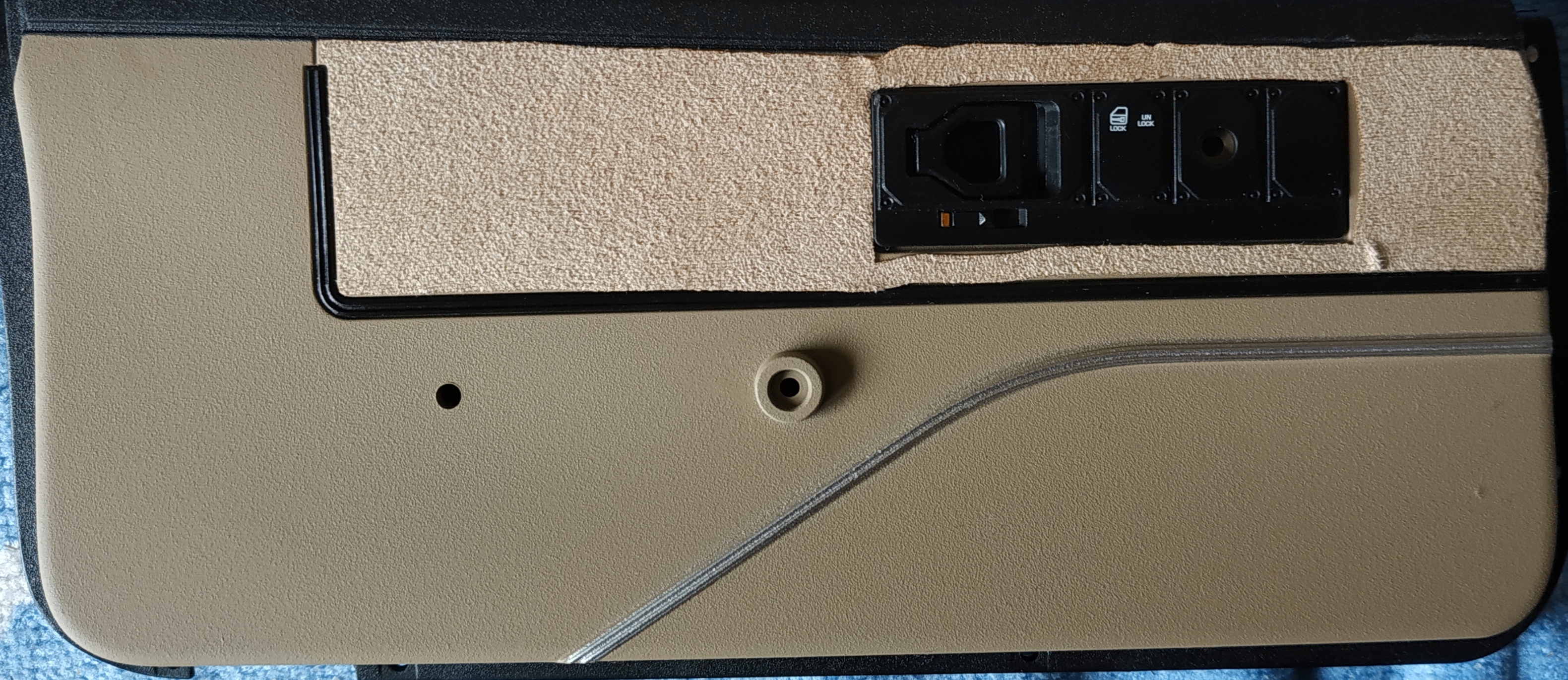

Etapes 5 : montage du profilé intérieur du panneau sur la portière :

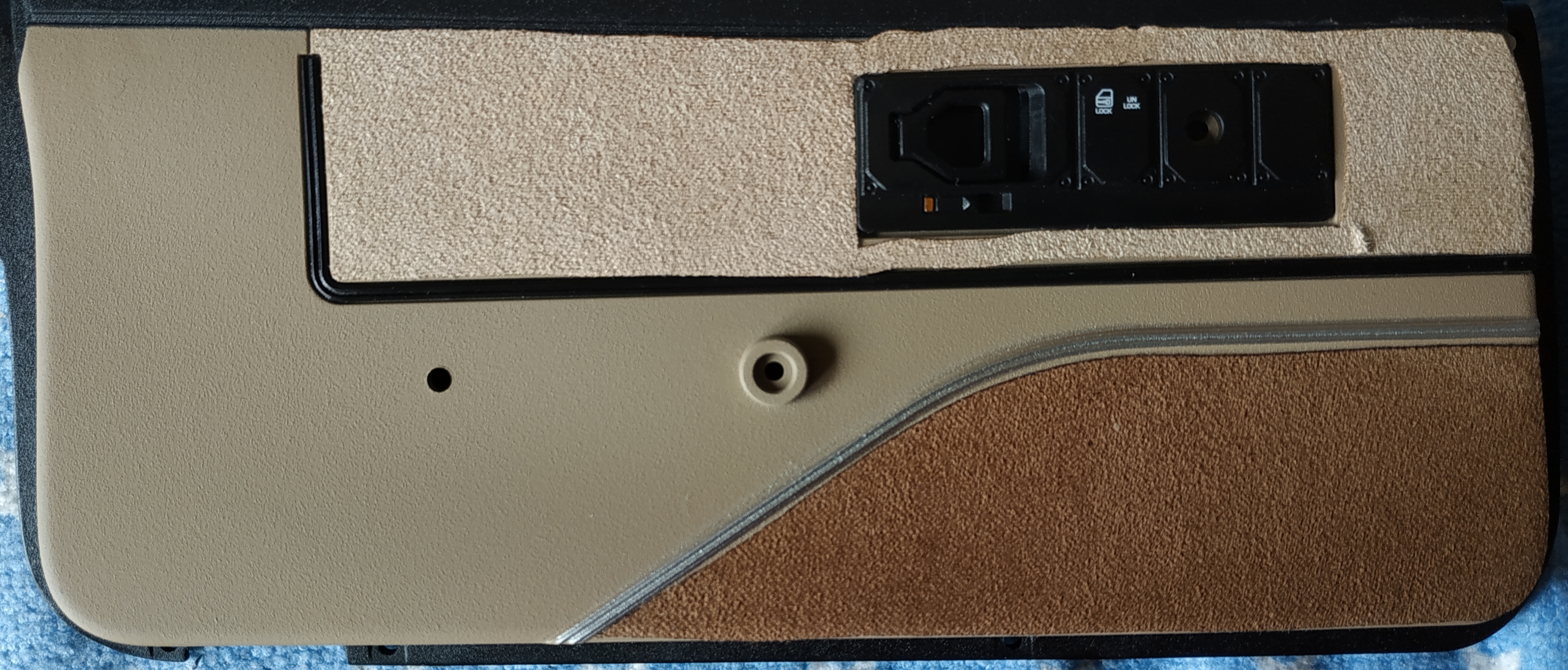

Etapes 6 : collage du panneau d'habillage inférieur sur la portière :

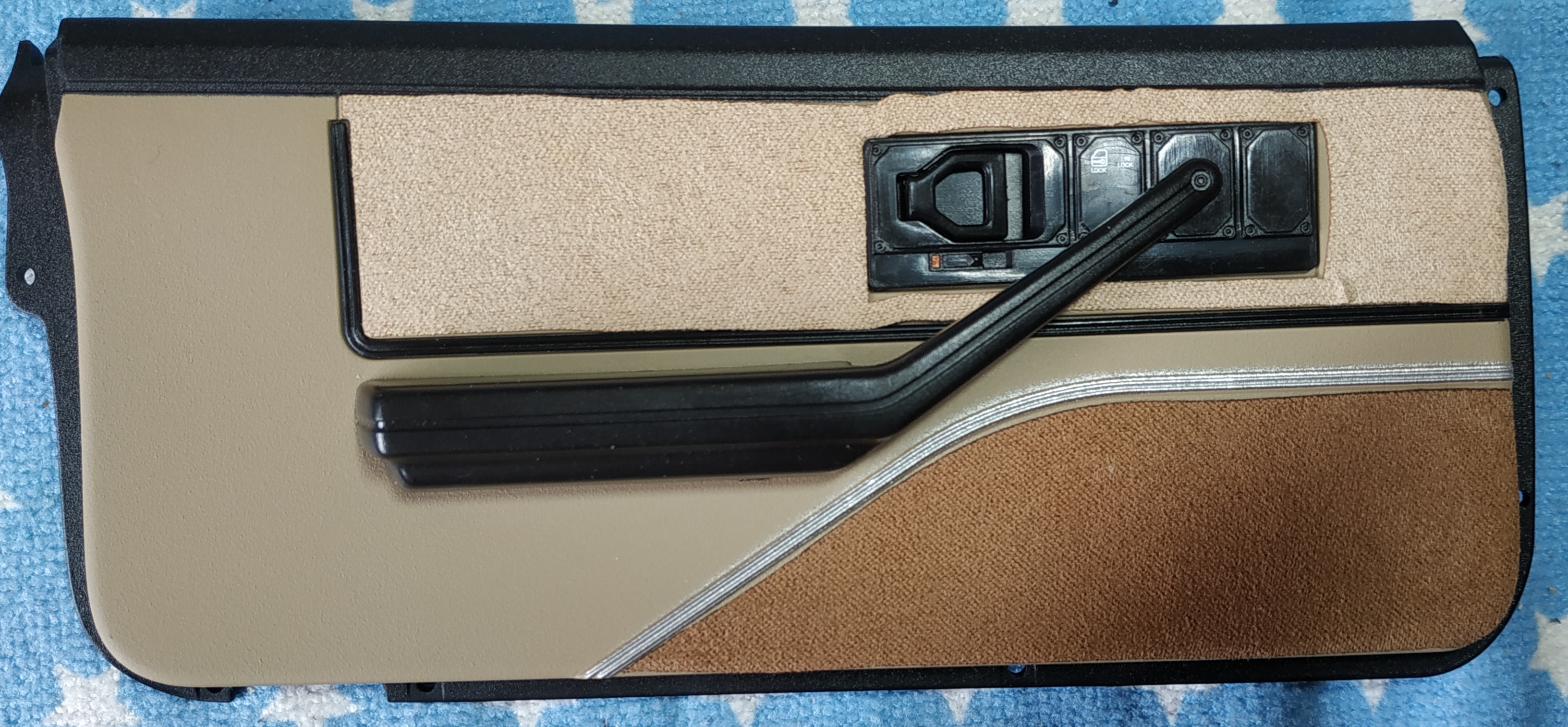

Etapes 7 : assemblage de l'accoudoir sur la portière :

Etapes 8 : assemblage des engrenages sur le panneau intérieur de la portière :

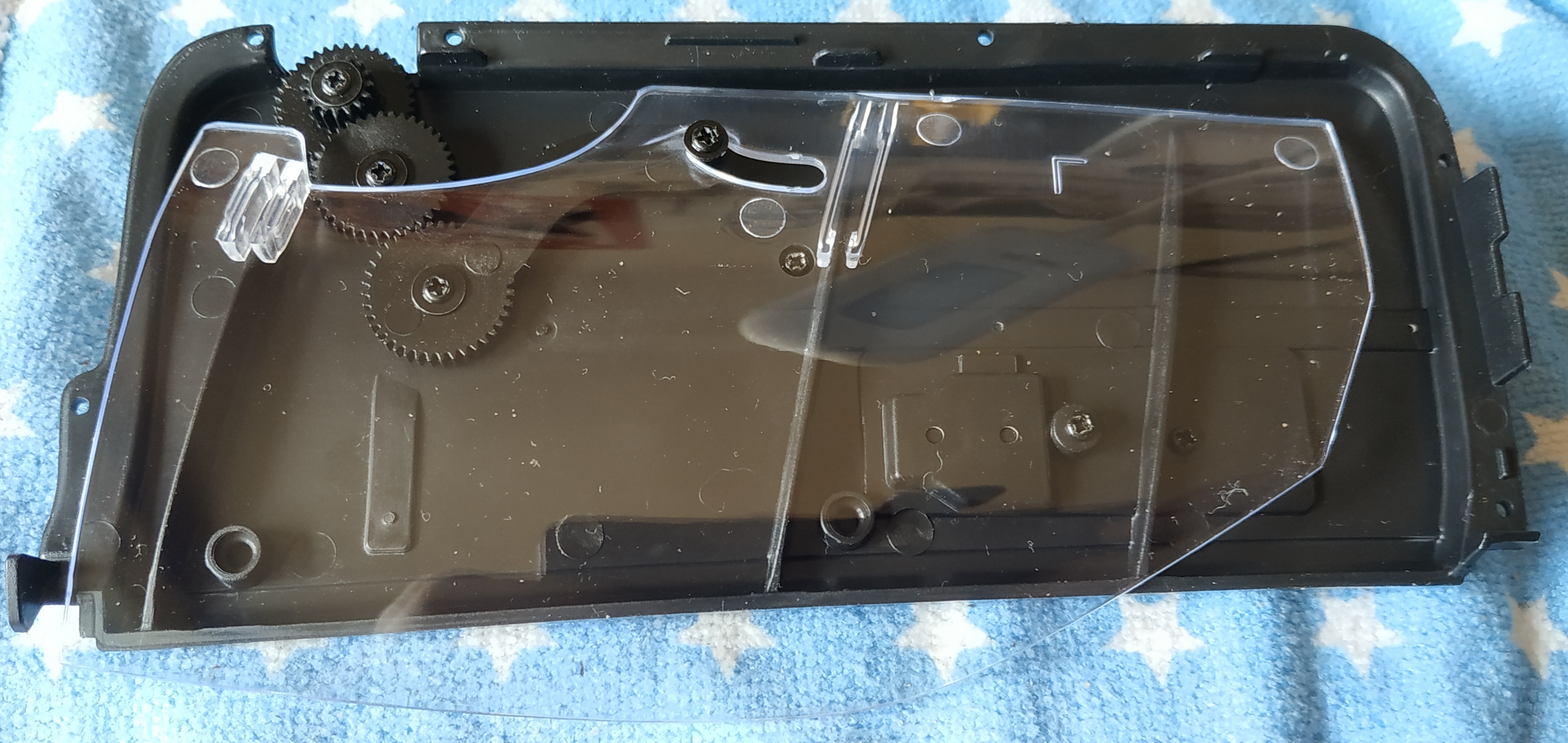

Etapes 9 : montage de la vitre sur la portière :

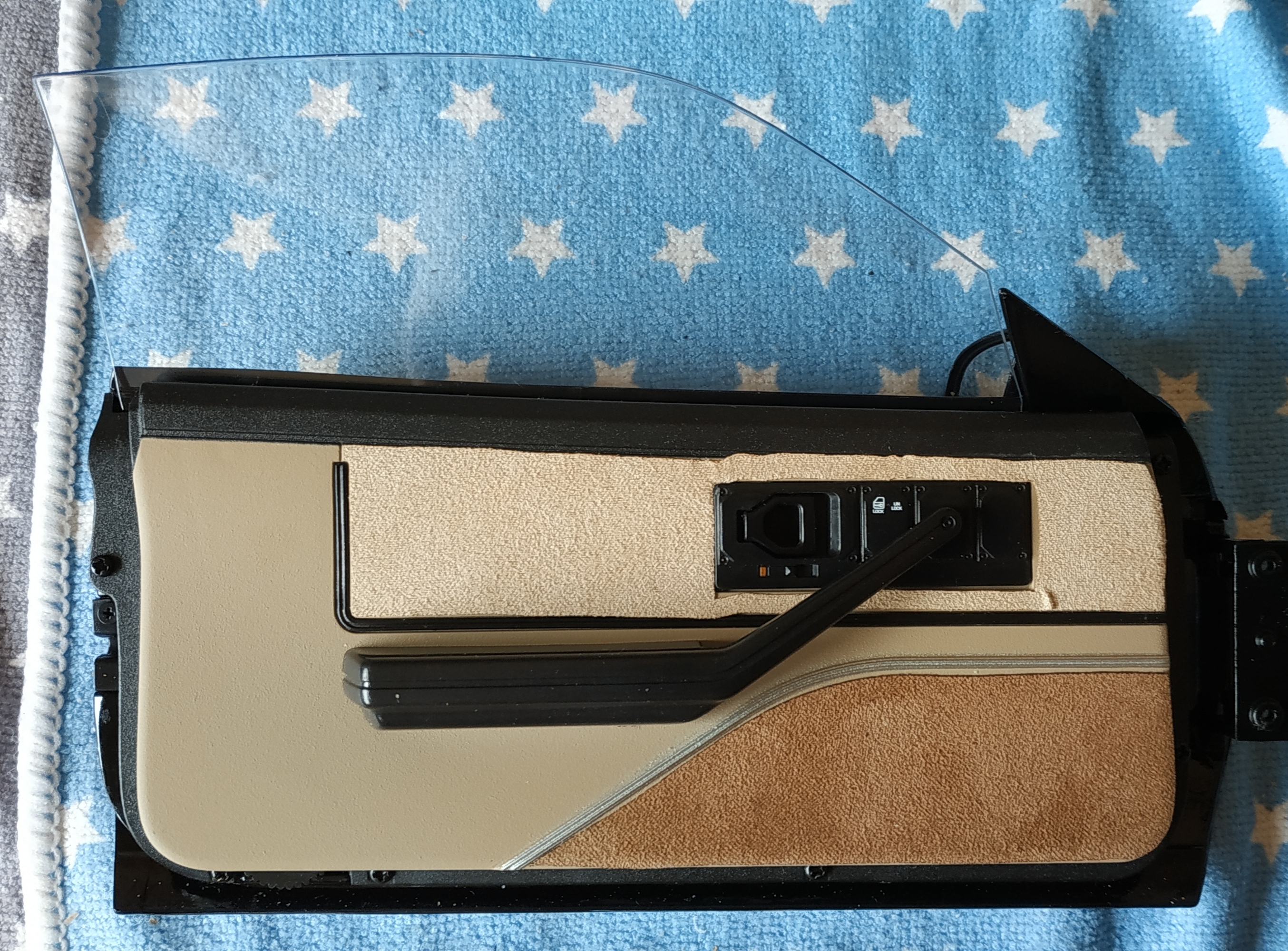

Résultat :

Le numéro 71 inclue les éléments pour l'assemblage de la portière droite et fixation de la portière gauche : portière droite, poignée de la portière droite, verrou intérieur de portière droite, boîtier de rétroviseur droit, rétroviseur droit.

Dans ce numéro, vous allez monter la poignée, le loquet intérieur et le rétroviseur sur la portière droite. Vous allez également fixer la portière gauche à la structure centrale de la carrosserie.

Les pièces du numéro 71 sont les mêmes que celles du numéro 68.

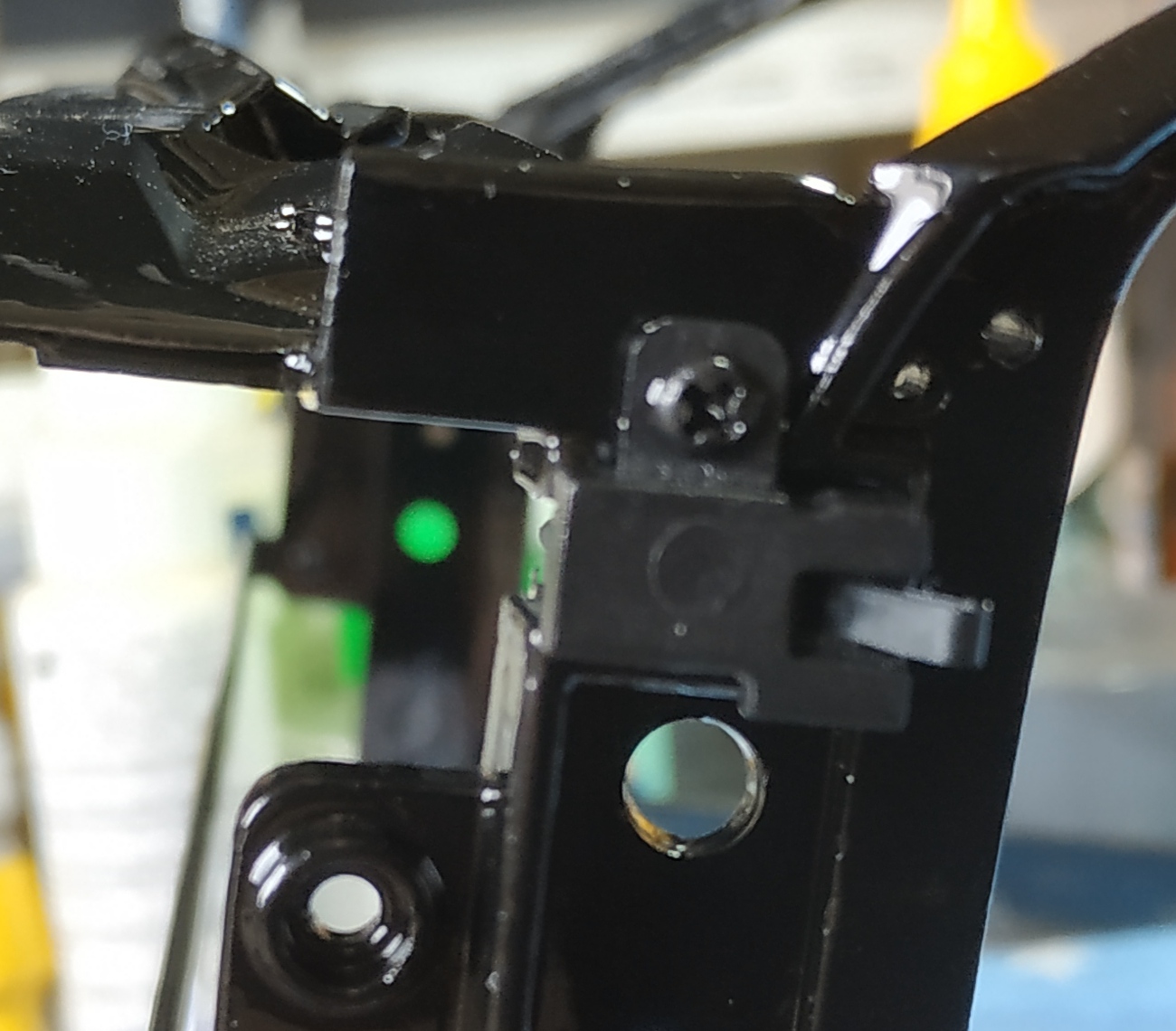

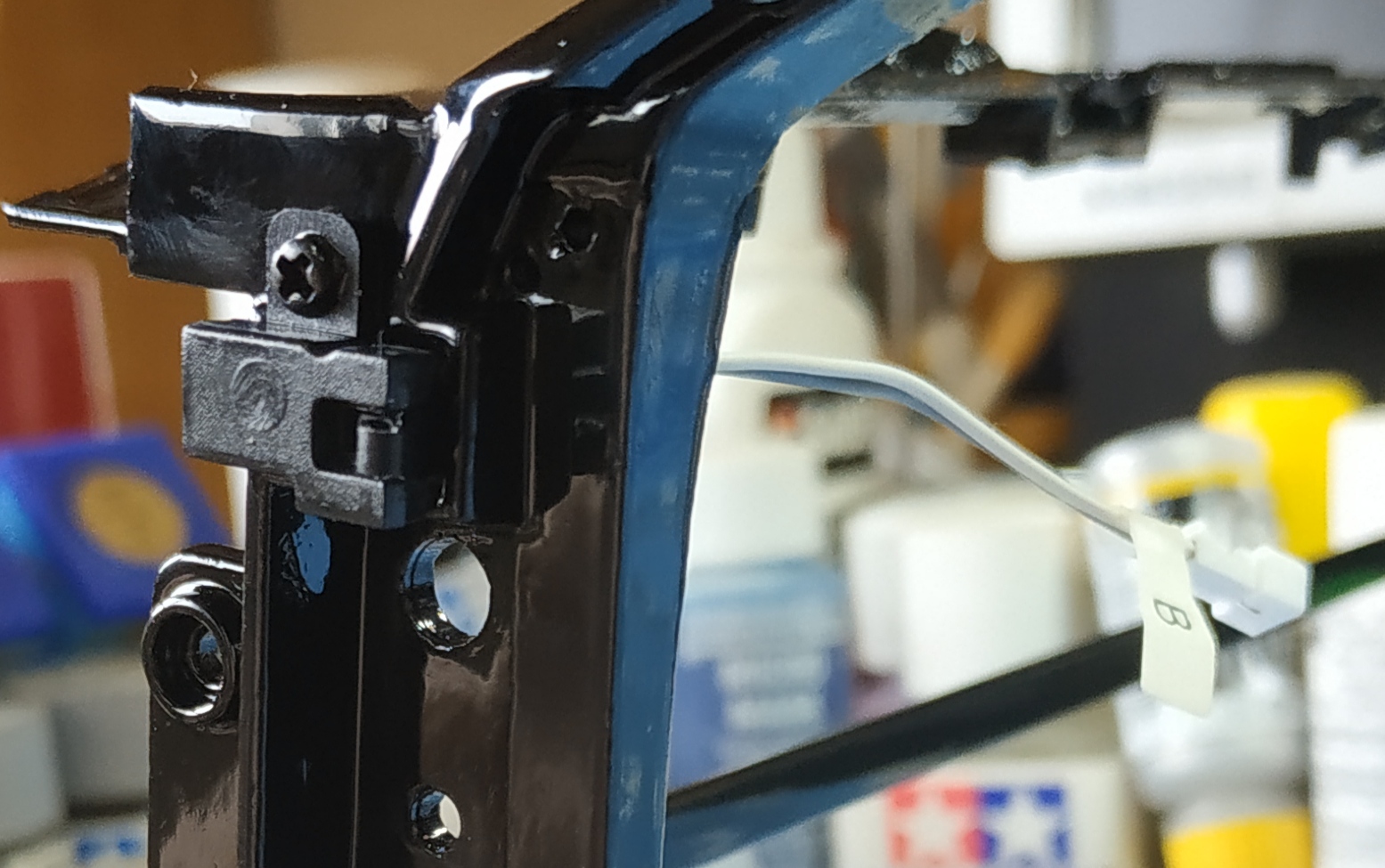

Etape 1, 2, 3 : assemblage du boîtier de l'interrupteur sur la portière :

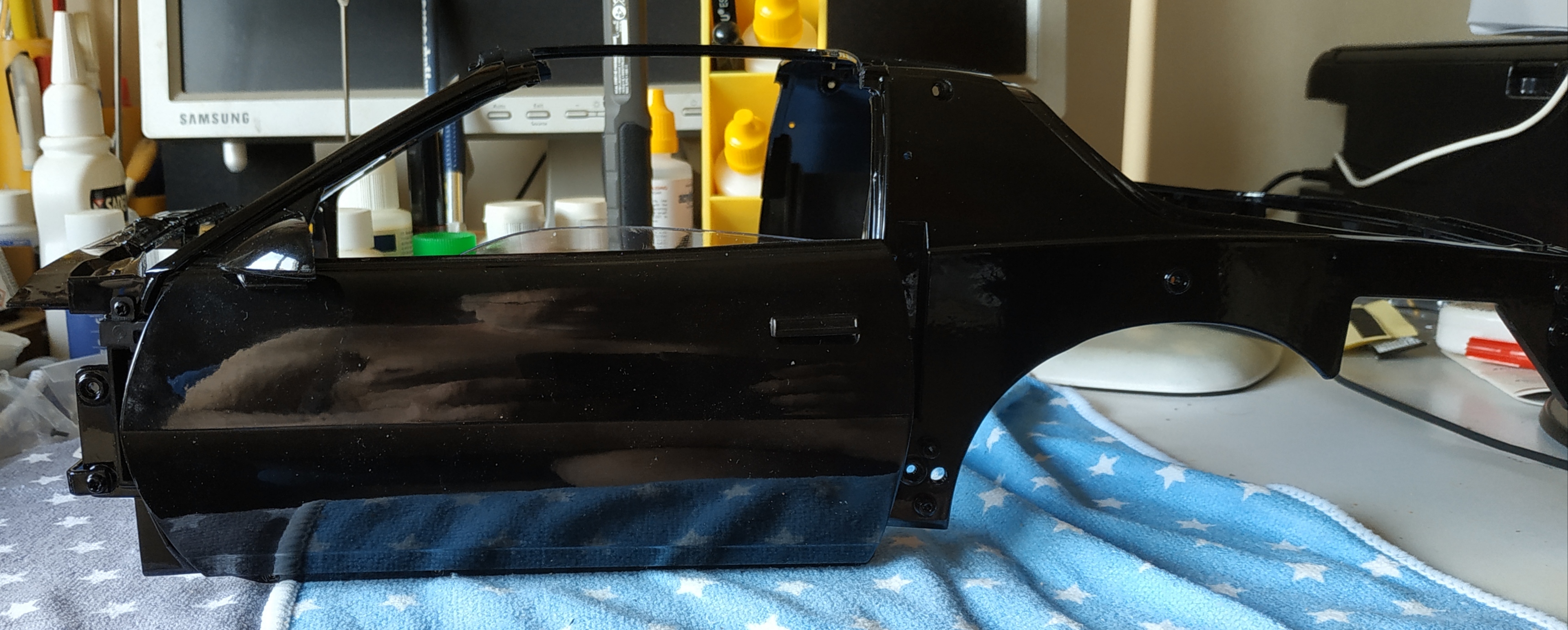

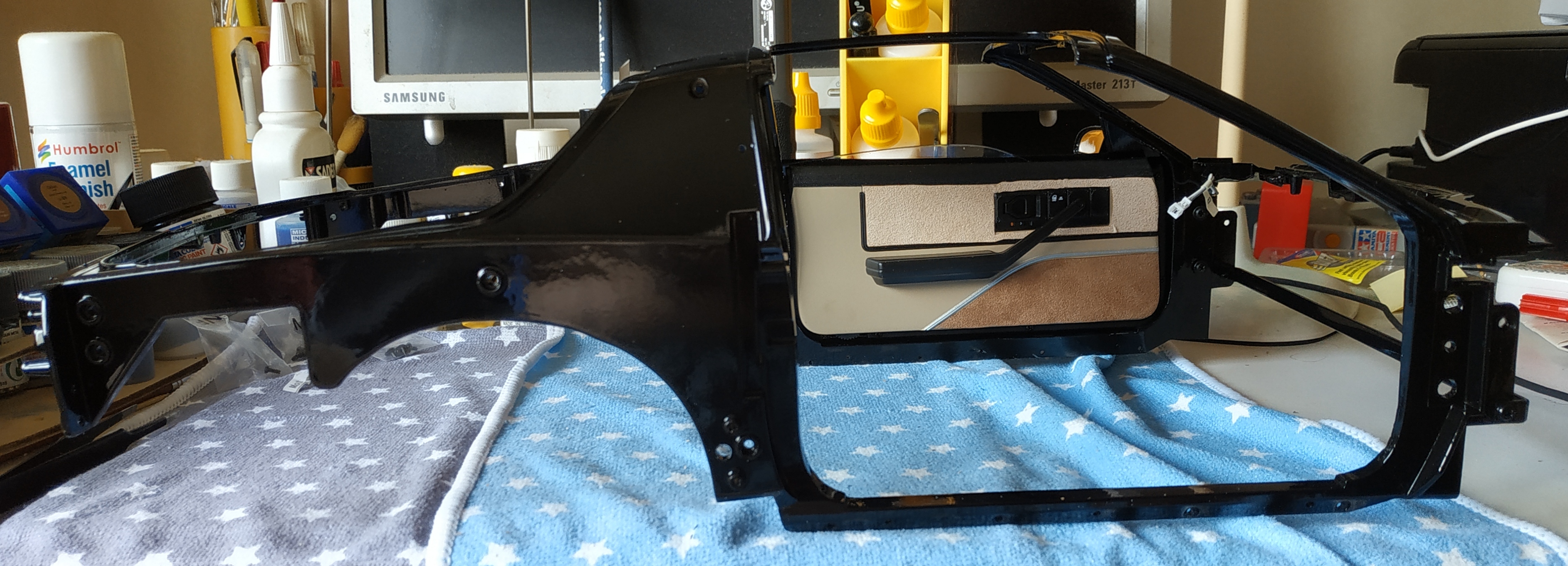

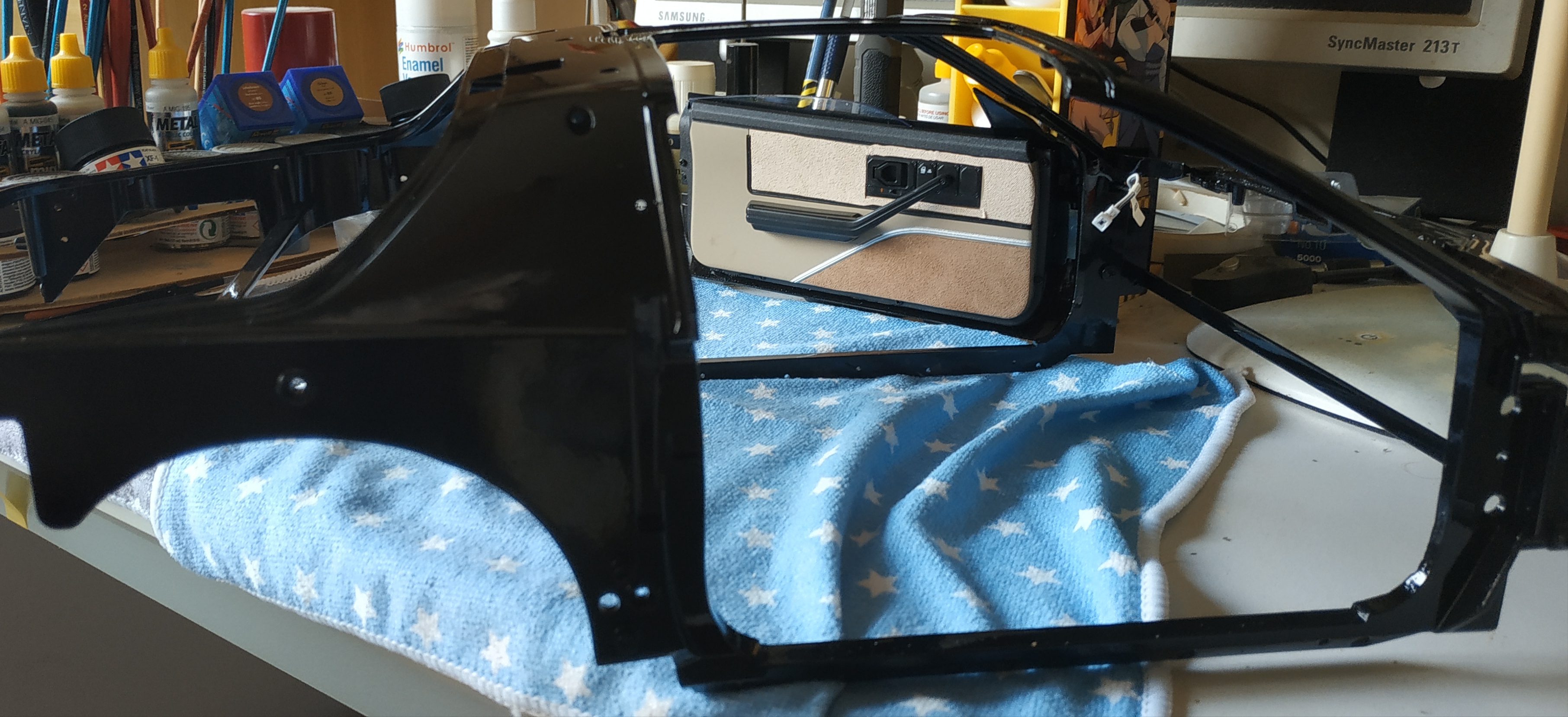

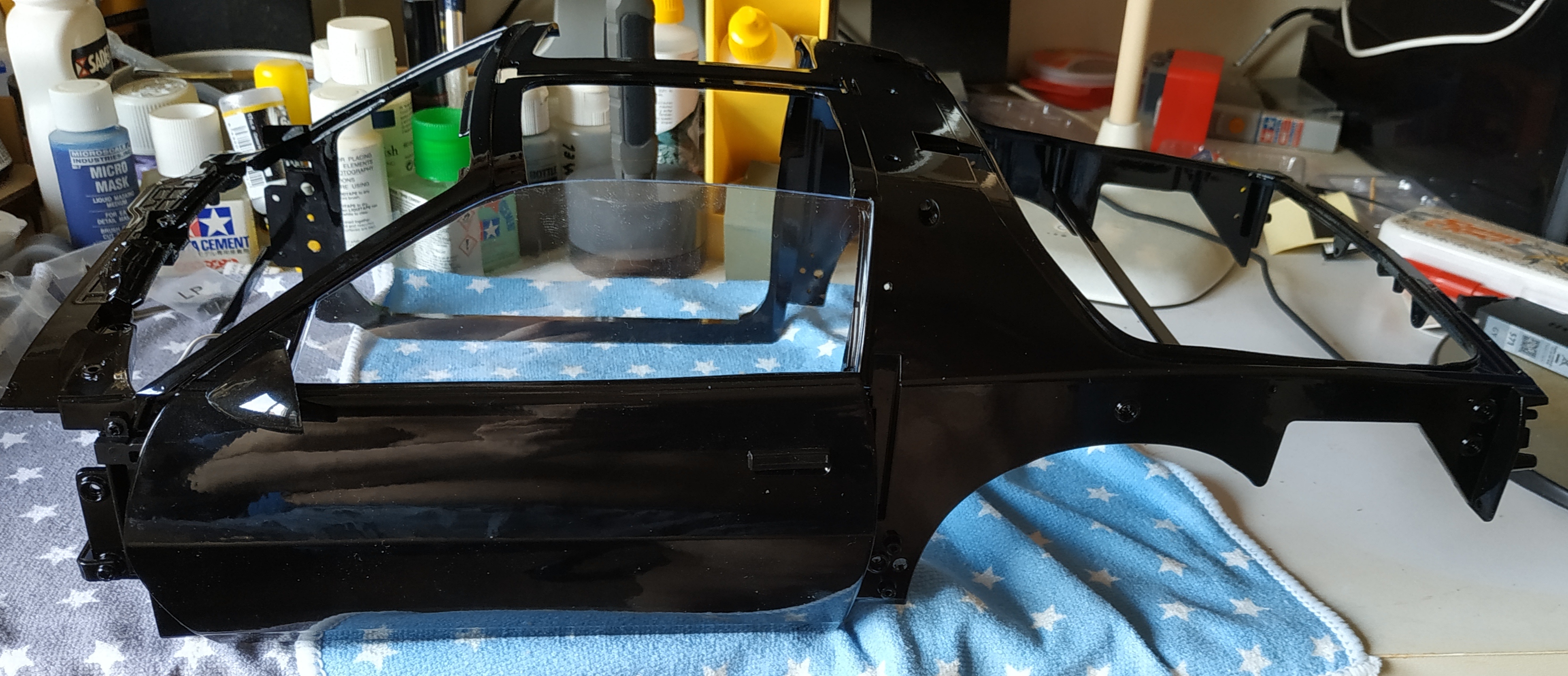

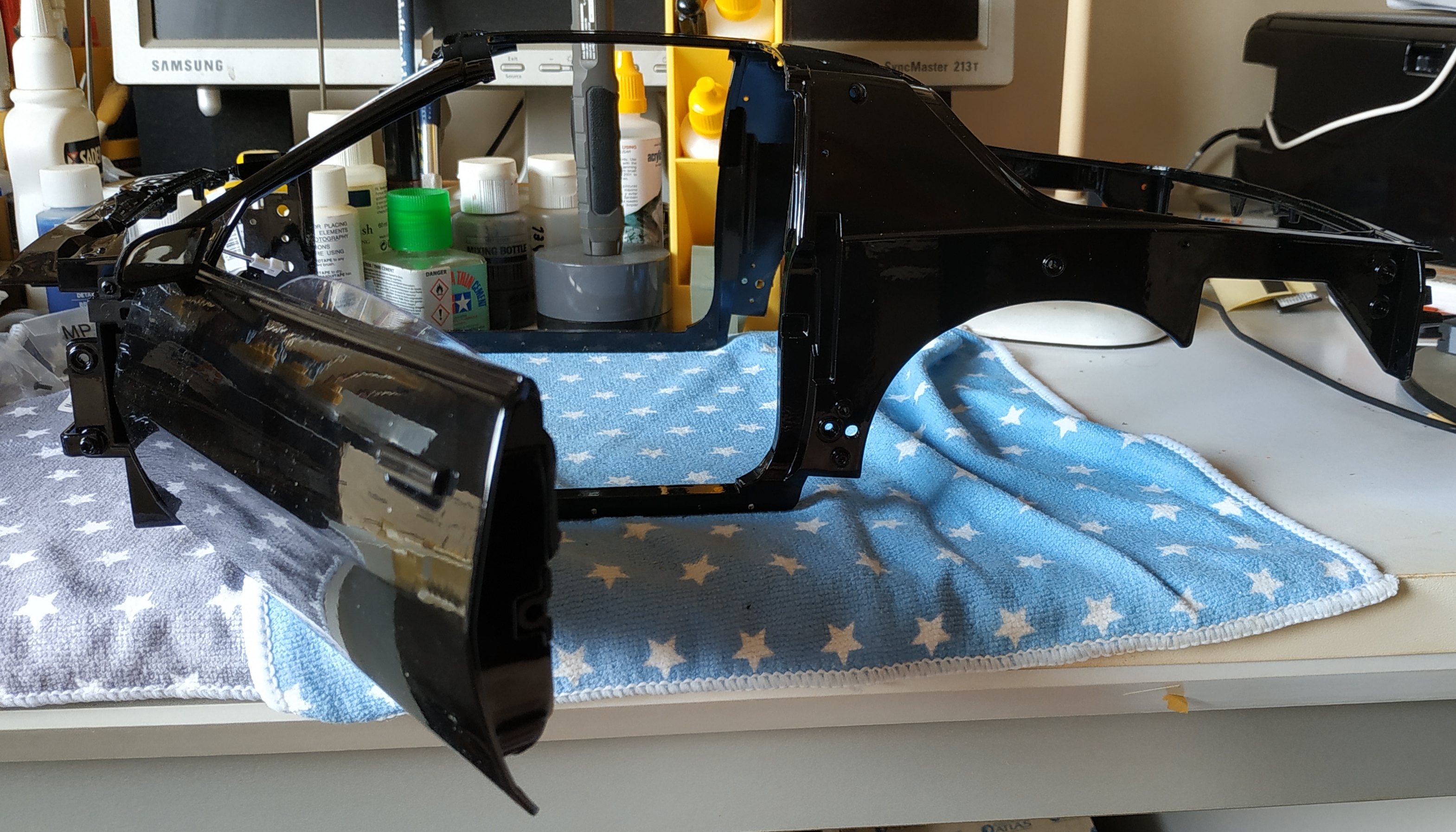

Etape 4 : fixation de la portière gauche à la structure centrale de la carrosserie :

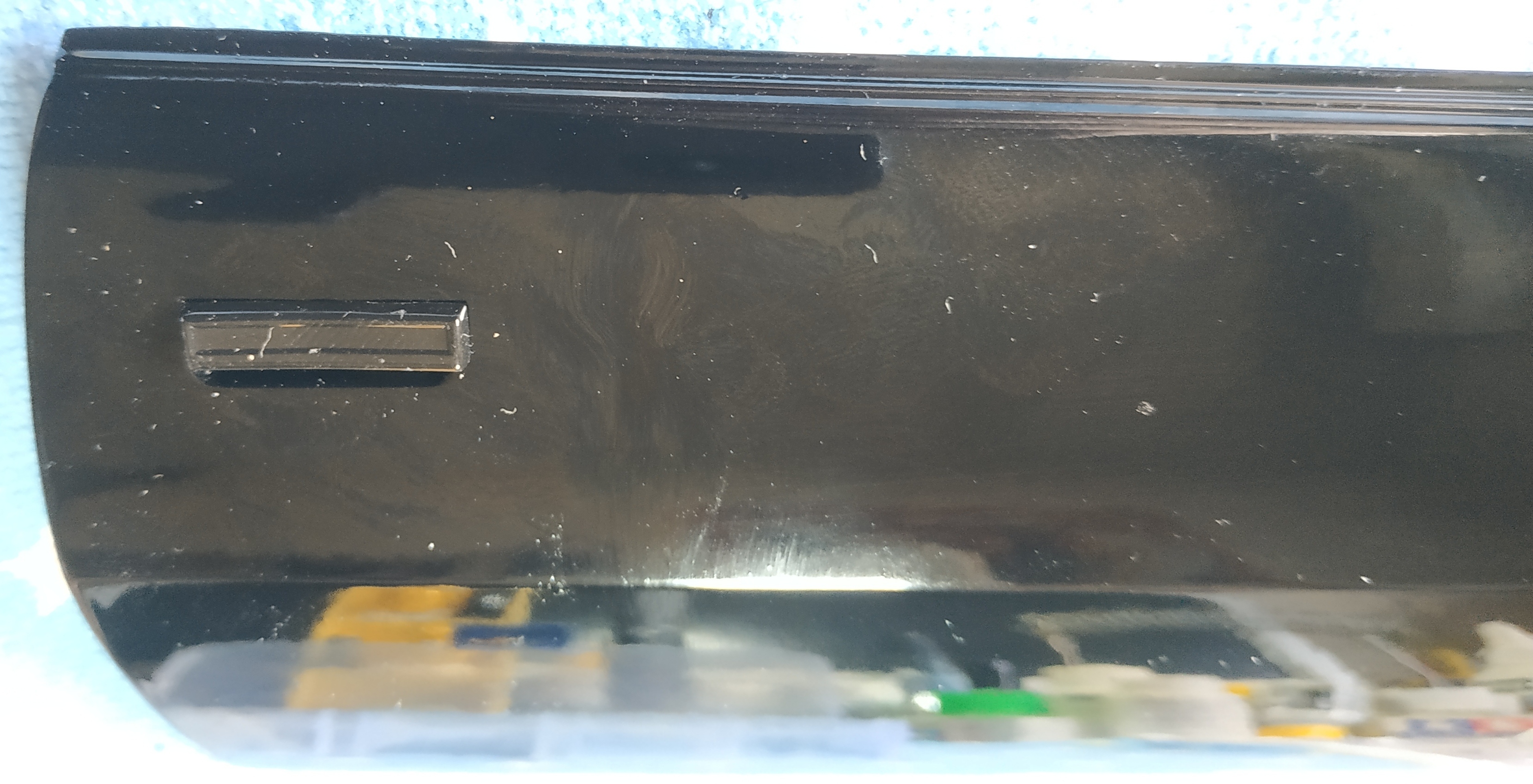

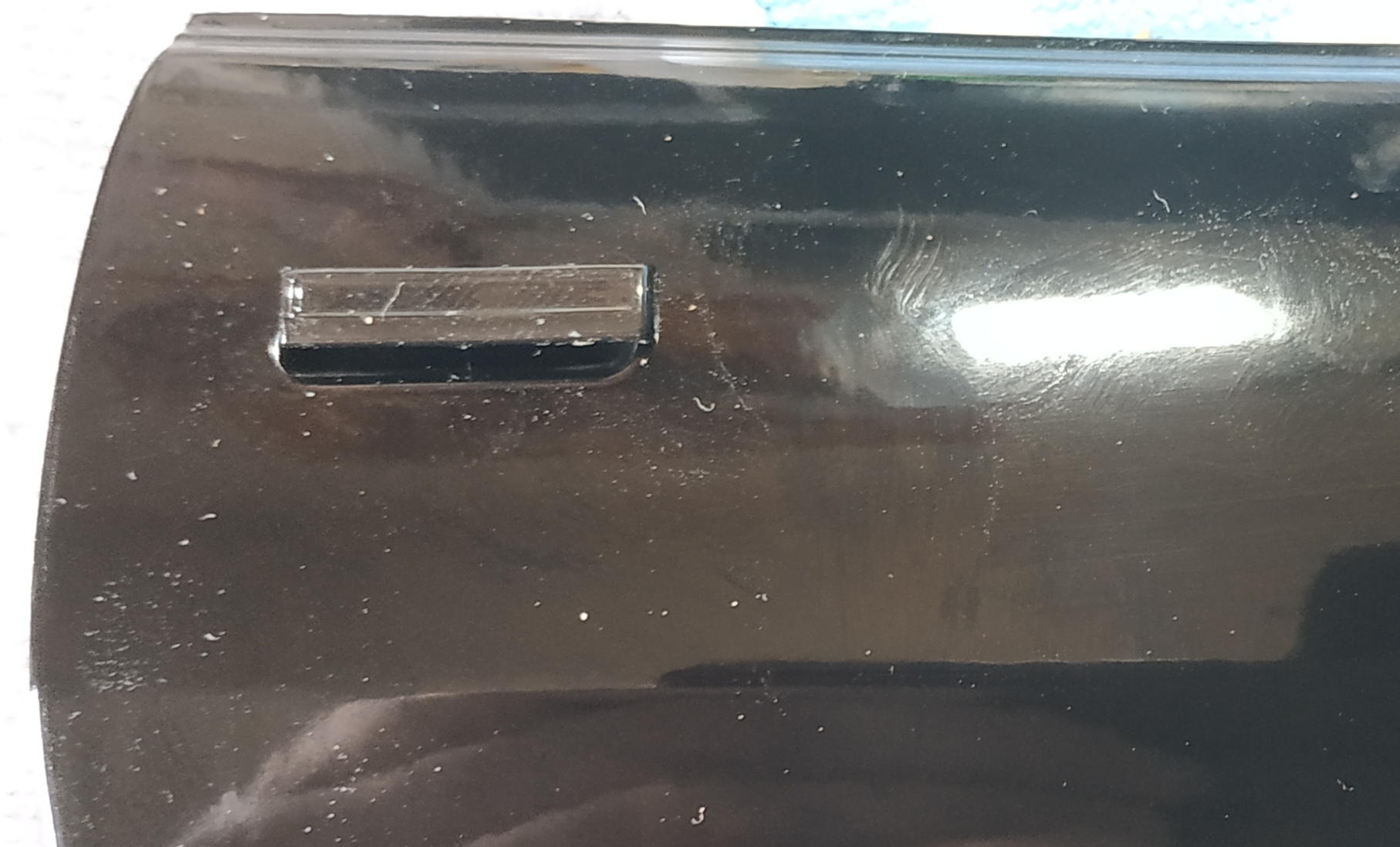

Etapes 5 : montage de la poignée sur la portière gauche :

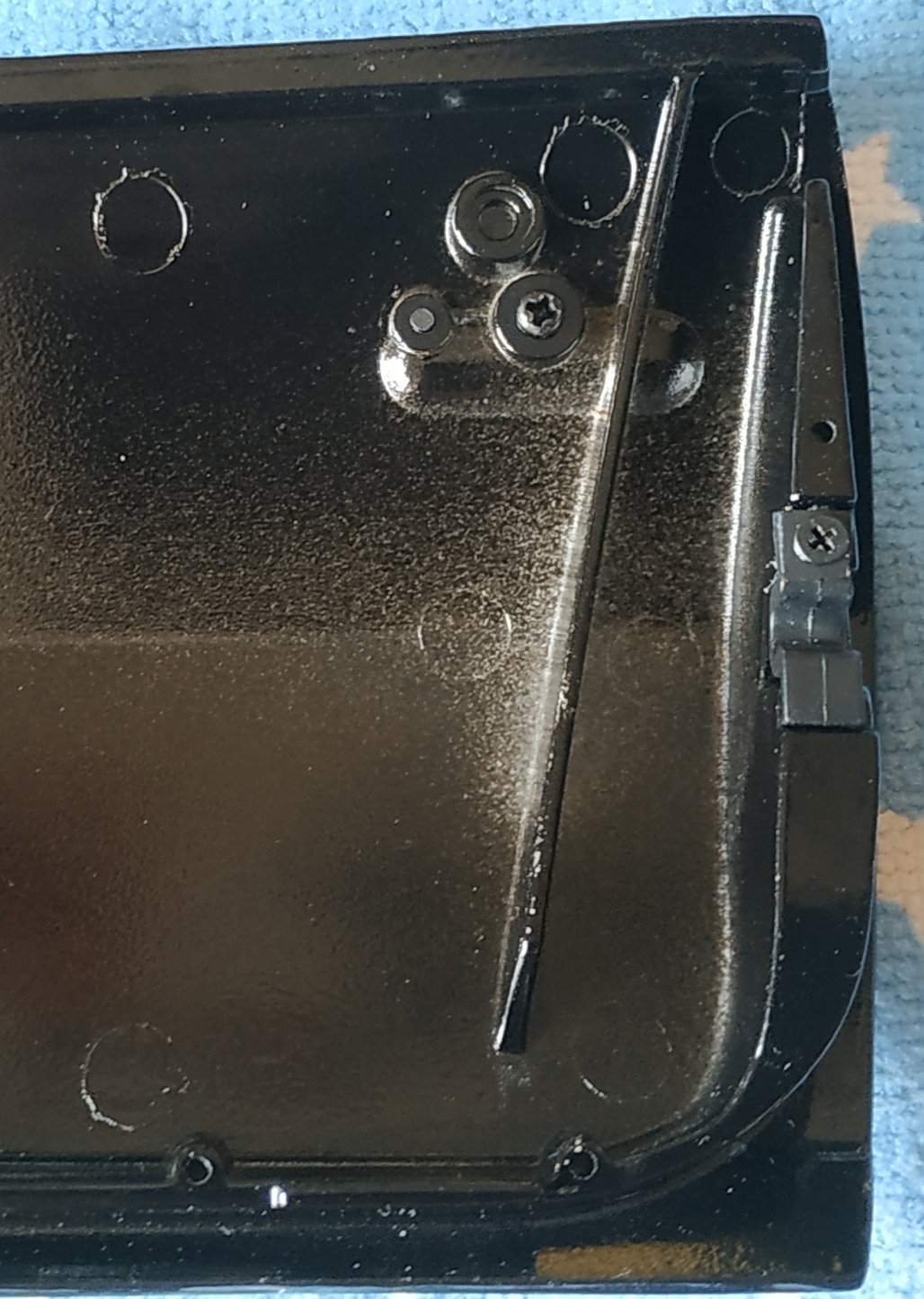

Etapes 6 : montage du verrou intérieur sur la portière gauche :

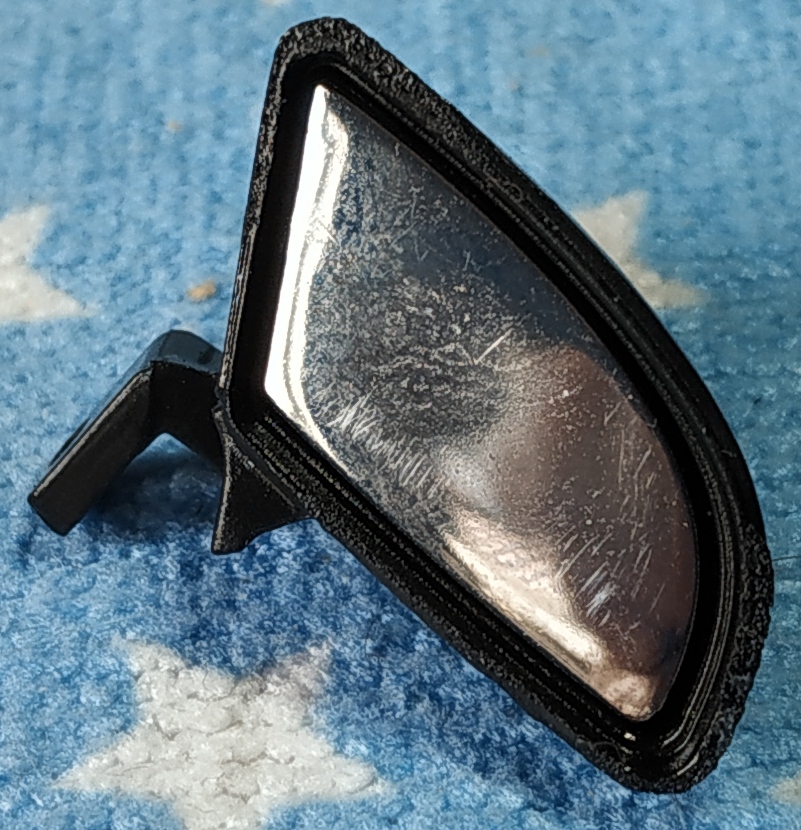

Etapes 7 : assemblage du rétroviseur et de son boîtier :

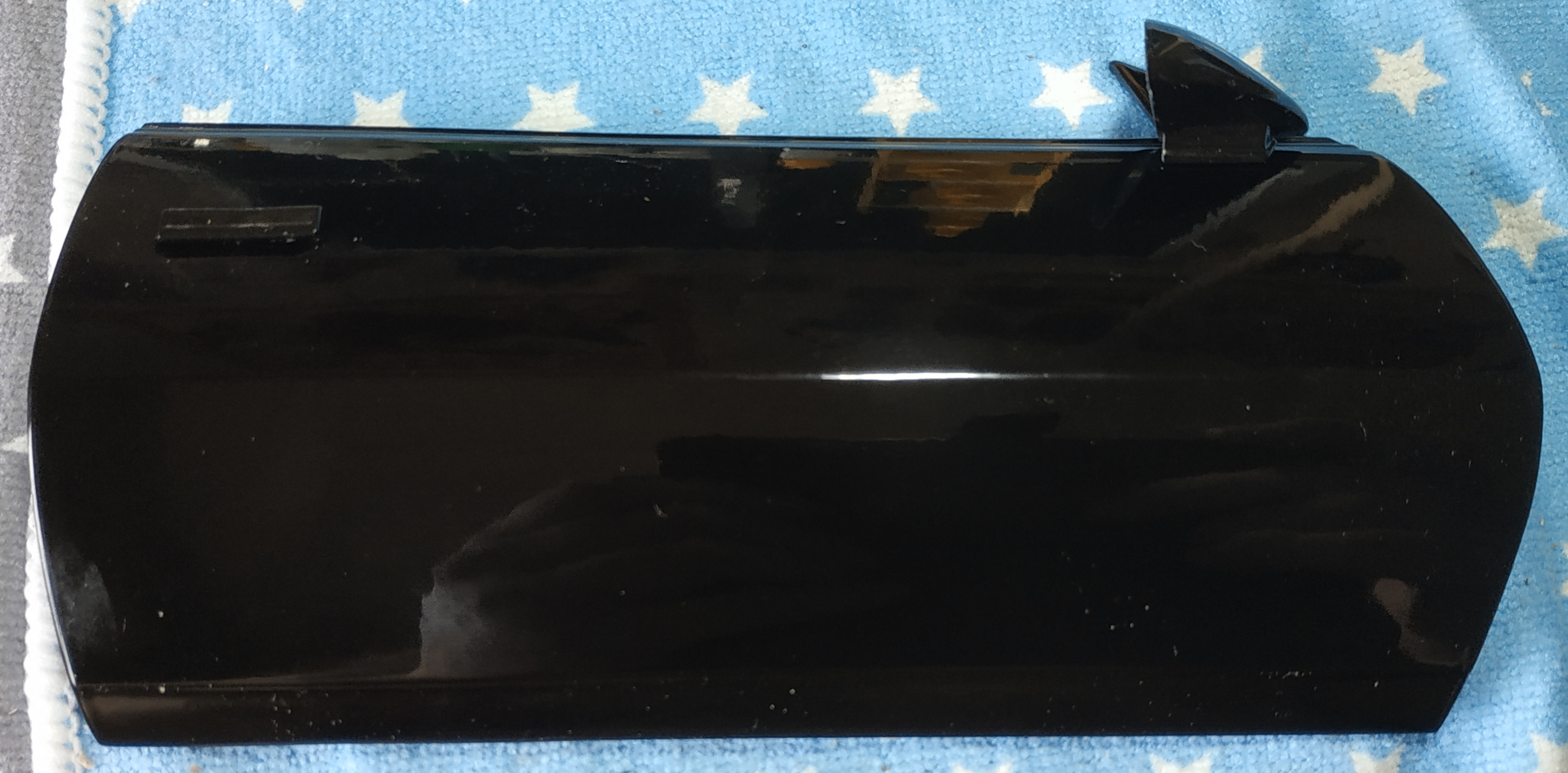

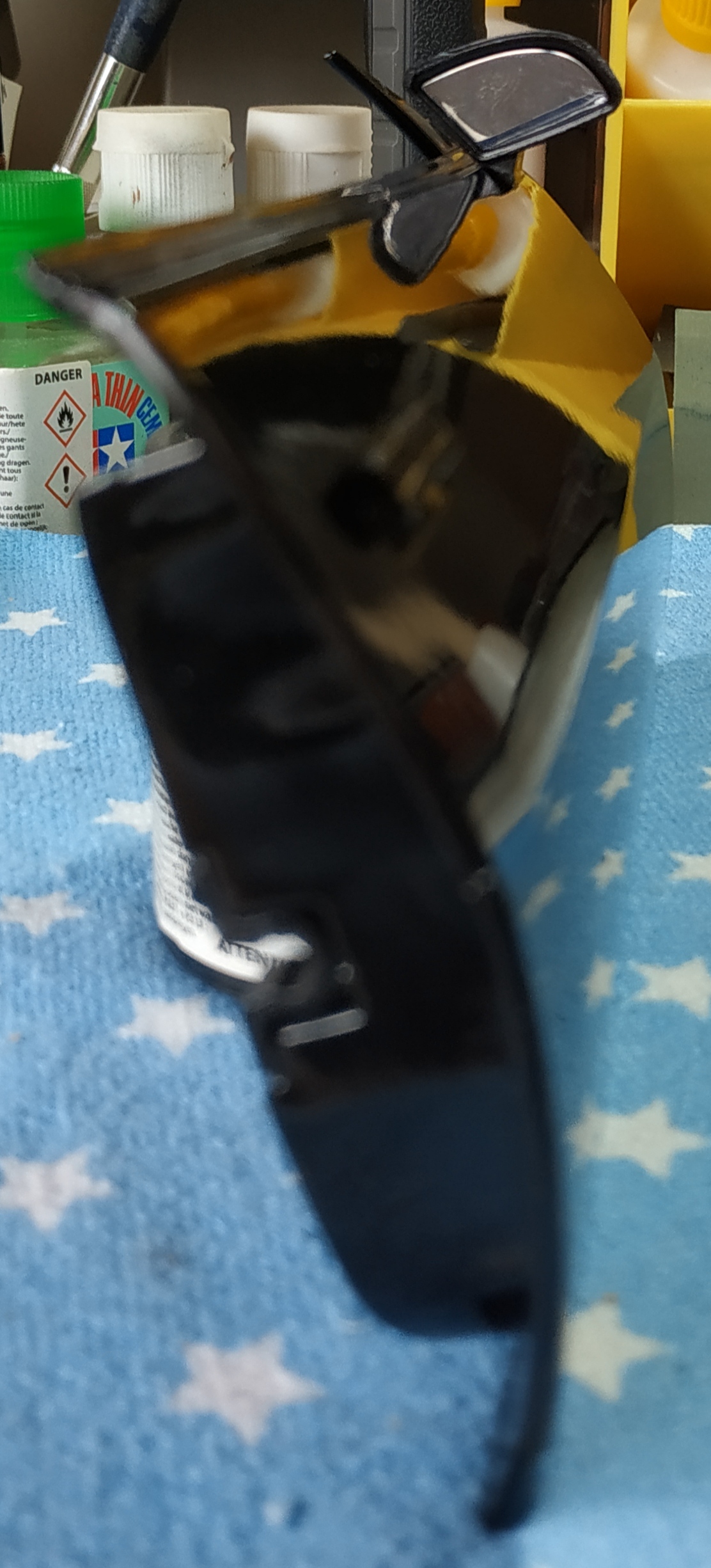

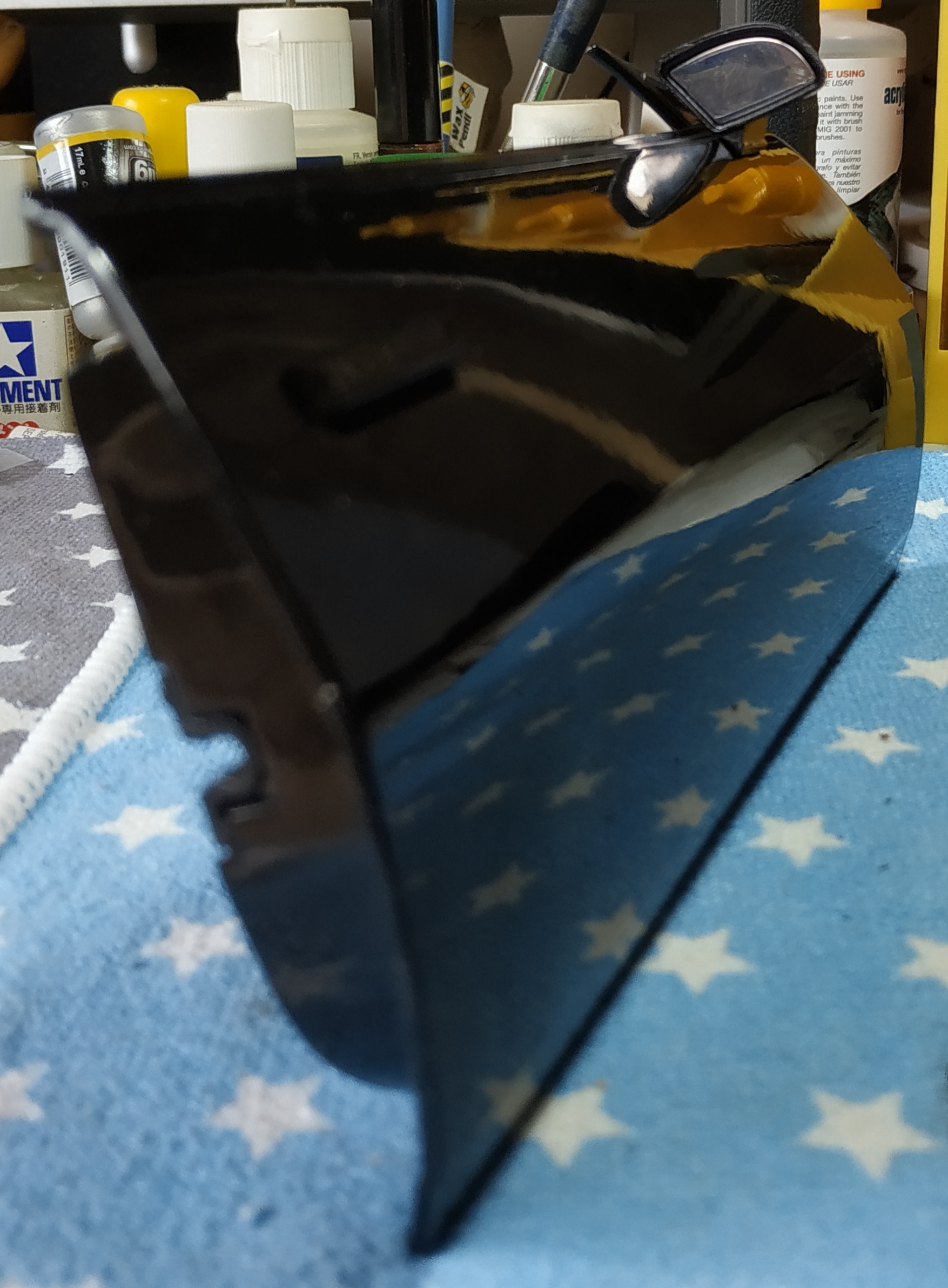

Etapes 8 : montage du rétroviseur sur la portière droite :

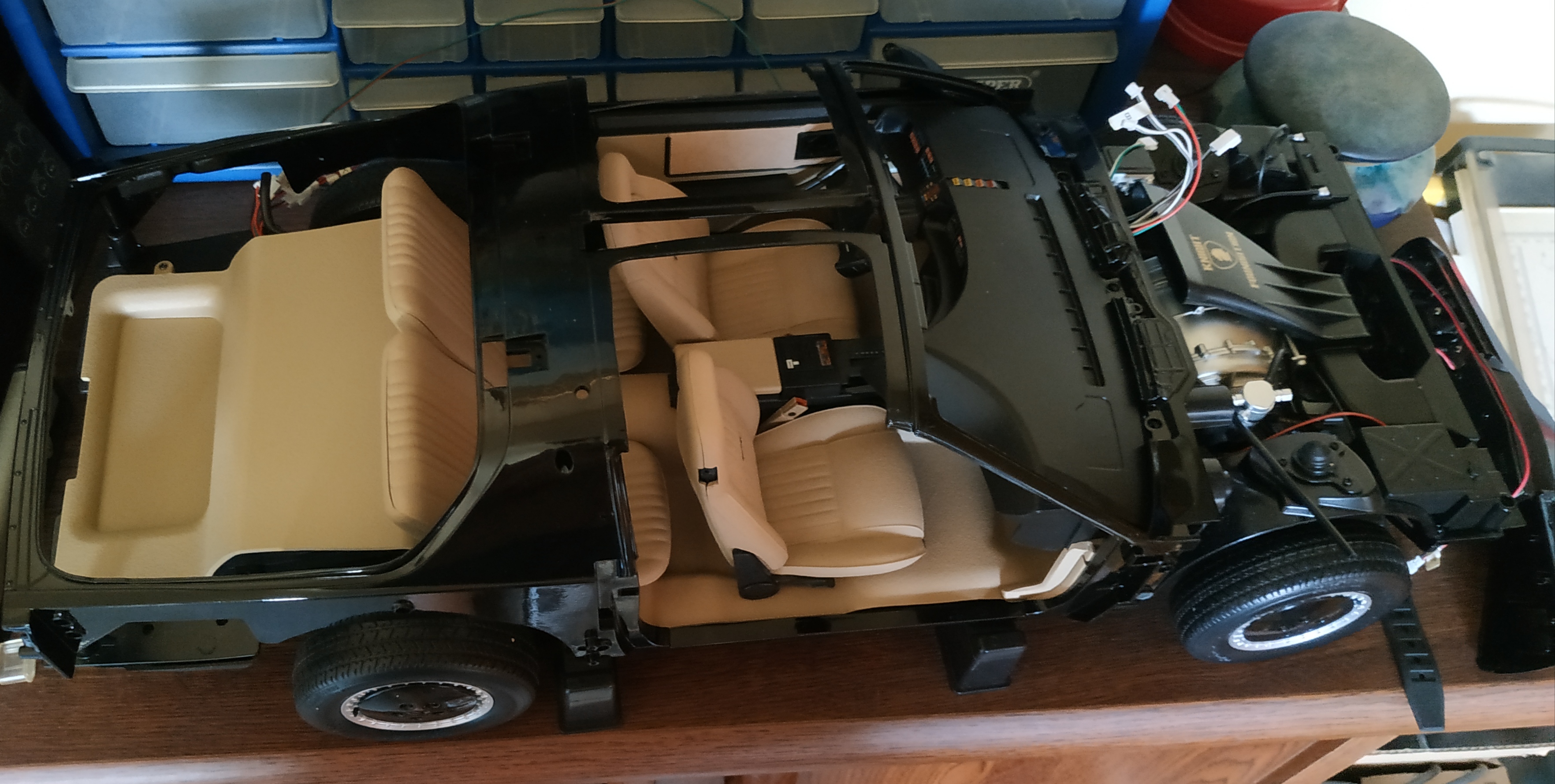

Extrapolation : la carrosserie sur le châssis :
