Le Montage

Sommaire

numéro 1, numéro 2, numéro 3, numéro 4, numéro 5, numéro 6, numéros 7 et 8, numéro 9, numéro 10, numéro 11, numéro 12, numéro 13, numéros 14 et 15, numéro 18, numéros 22 et 23, numéro 24, numéros 25, 26, 27, 28, numéro 29, numéro 30, numéro 31, numéro 32, numéro 33, numéro 34, numéro 35, numéro 36, numéro 37, numéro 38, numéro 39, numéro 40, numéro 41, numéro 42, numéro 43, numéro 44, numéro 45, numéro 46, numéro 47, numéro 48, numéro 49, numéro 50, numéro 51, numéro 52, numéro 53, numéro 54, numéro 55, numéro 56, numéro 57, numéro 58, numéro 59, numéro 60, numéro 61, numéro 62, numéro 63, numéro 64, numéro 65, numéro 66, numéro 67, numéro 68, numéro 69, numéro 70, numéro 71, numéro 72, numéro 73, numéro 74, numéro 75, numéro 76, numéro 77, numéro 78, numéro 79, numéro 80, numéro 81, numéro 82, numéro 83, numéro 84, numéro 85, numéro 86, numéro 87, numéro 88

ENVOI 6

Le numéro 18 inclue les éléments pour le montage du radiateur : panneaux avant et arrière du radiateur, cadre du radiateur, tringles de radiateur, durites de radiateur, câbles du ventilateur.

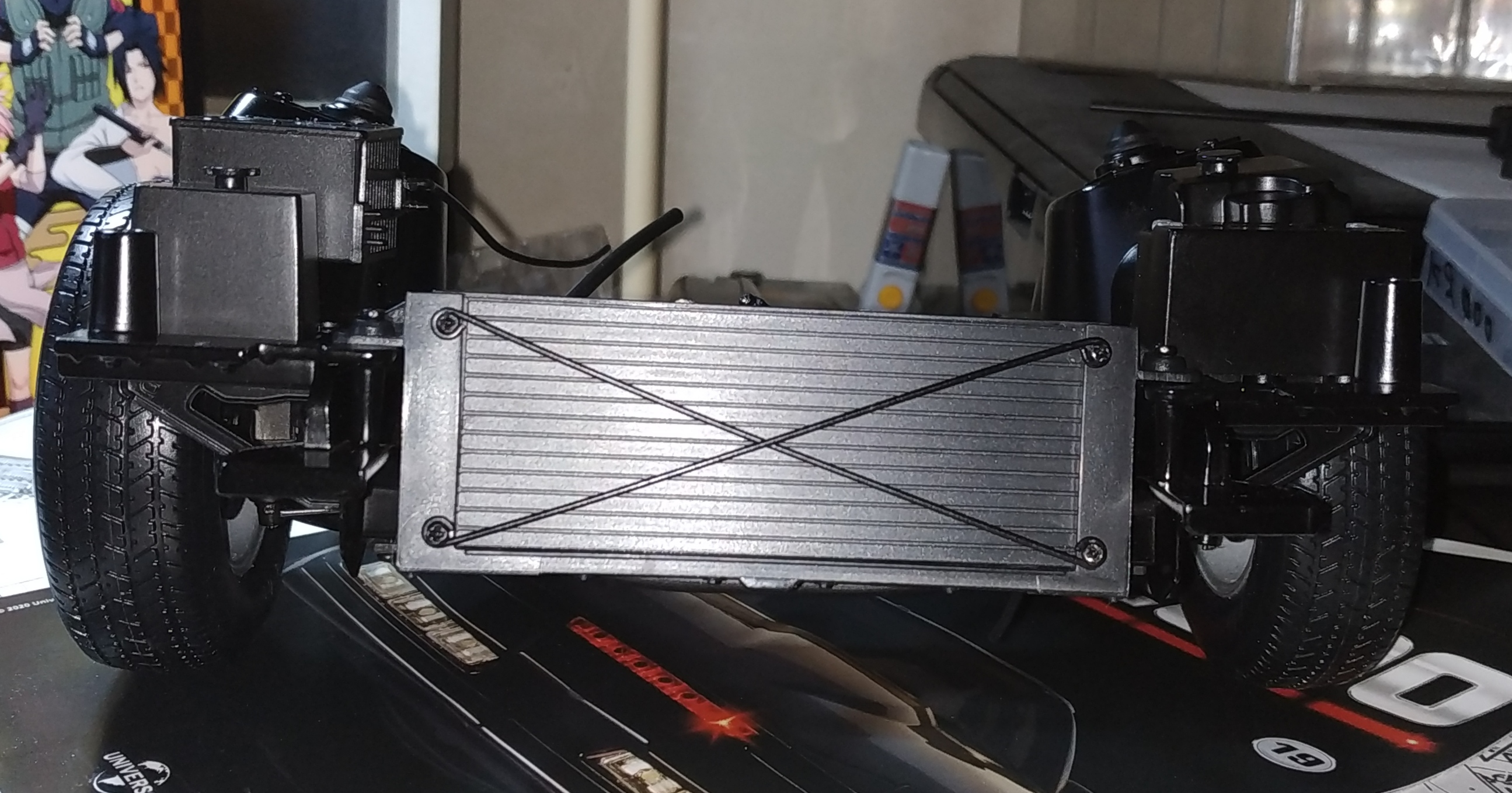

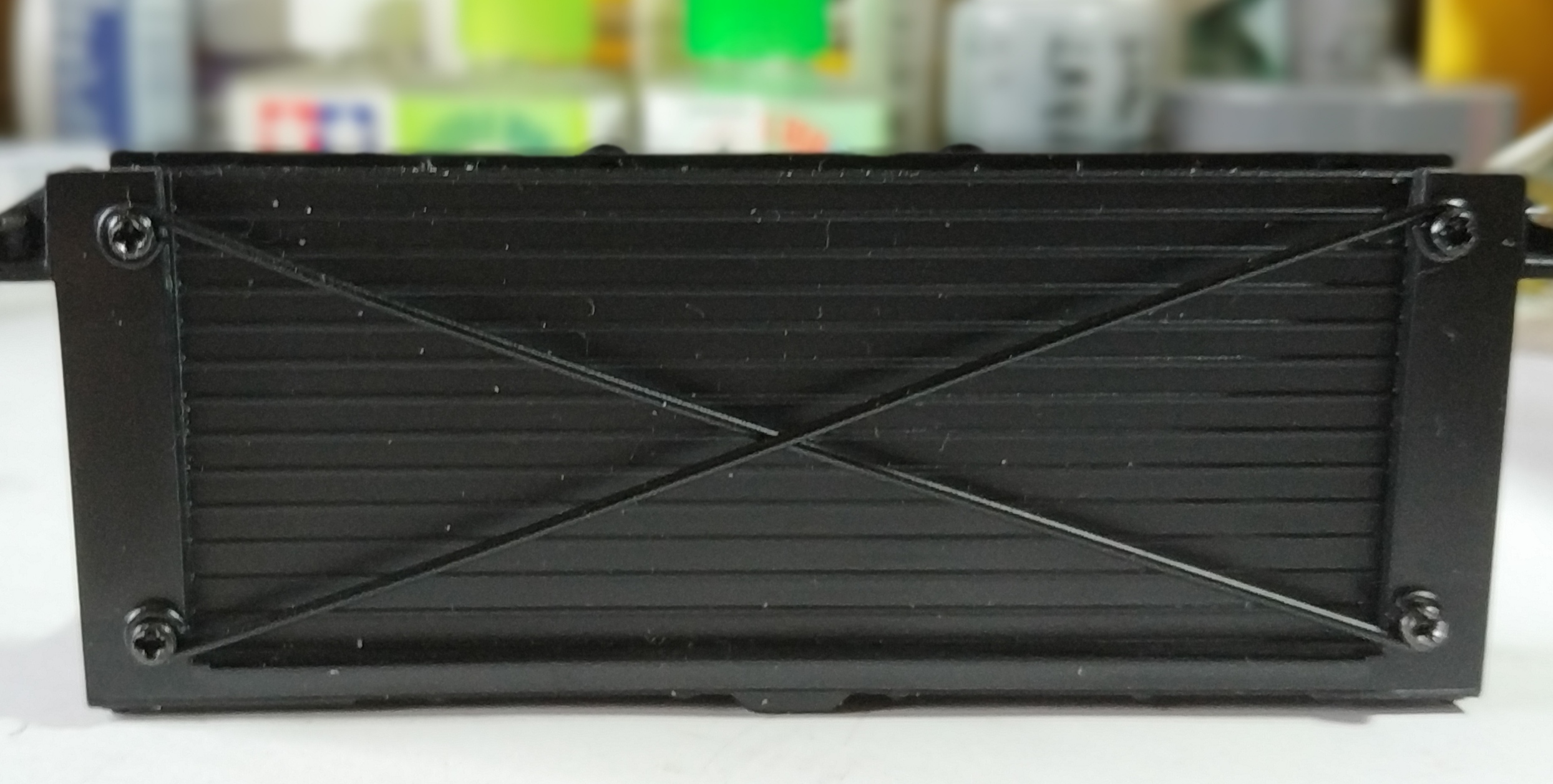

Le radiateur avec les tringles avant montées en diagonal

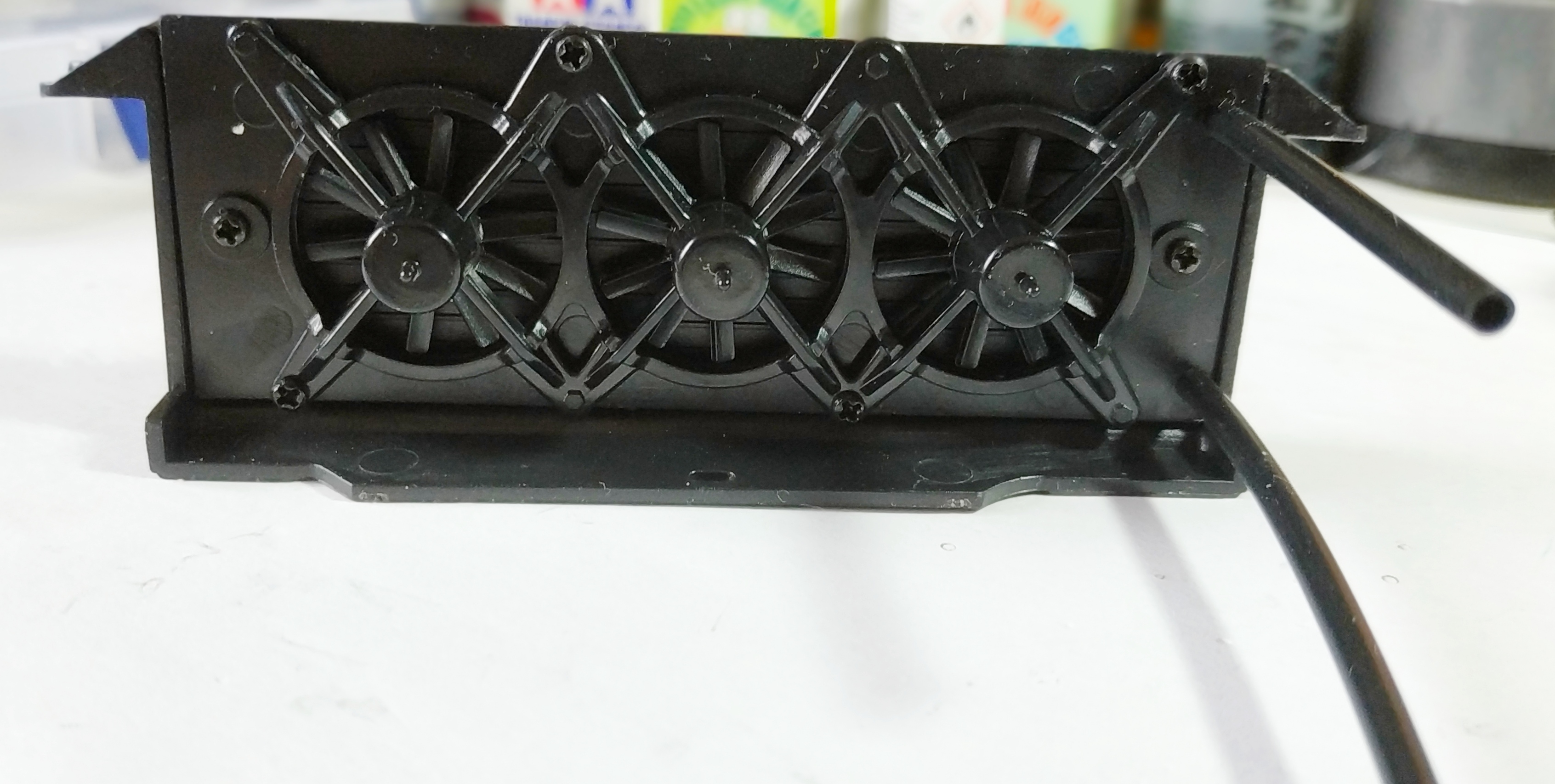

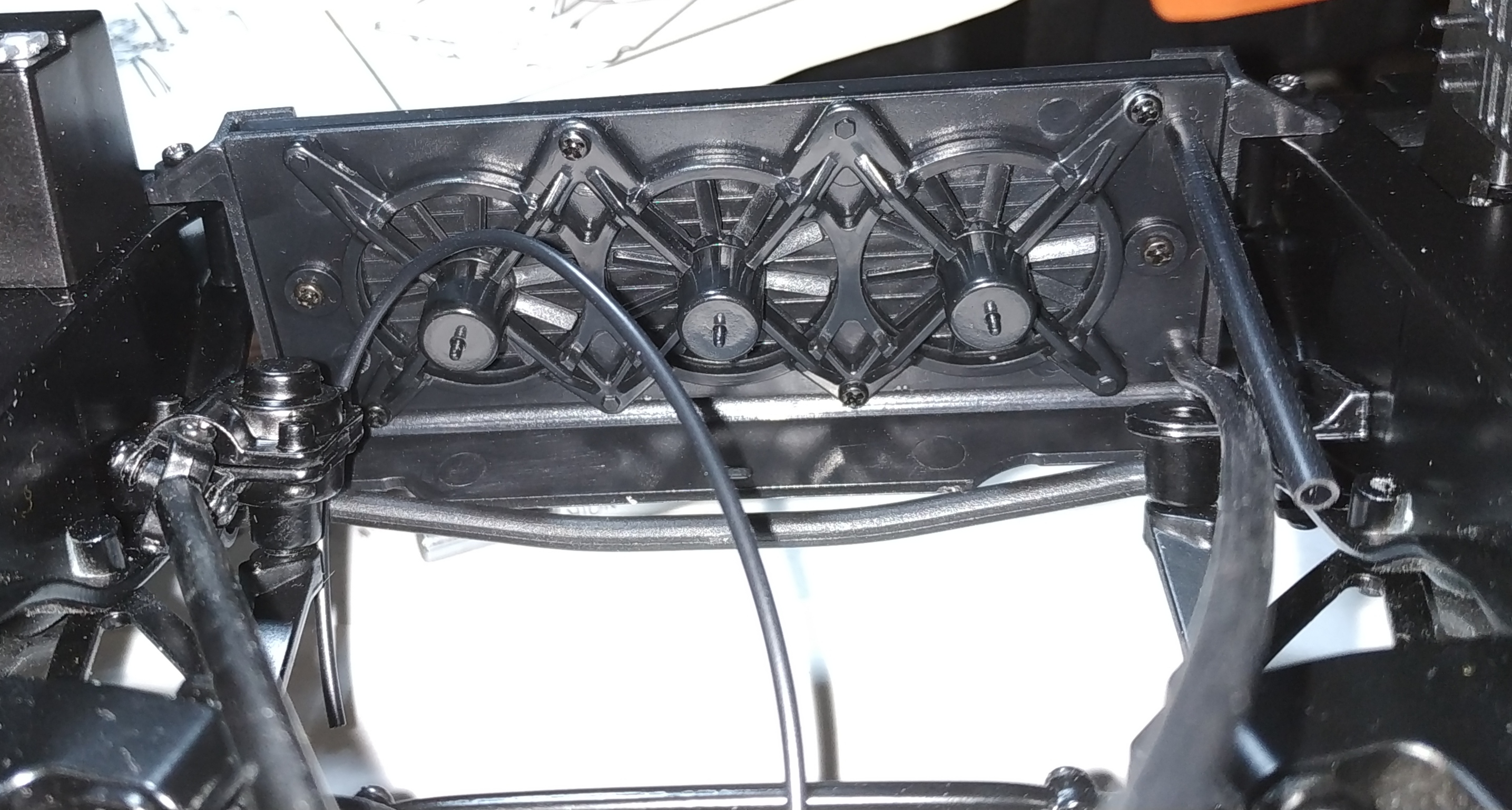

le radiateur avec l'ensemble du ventilateur et les 2 durites

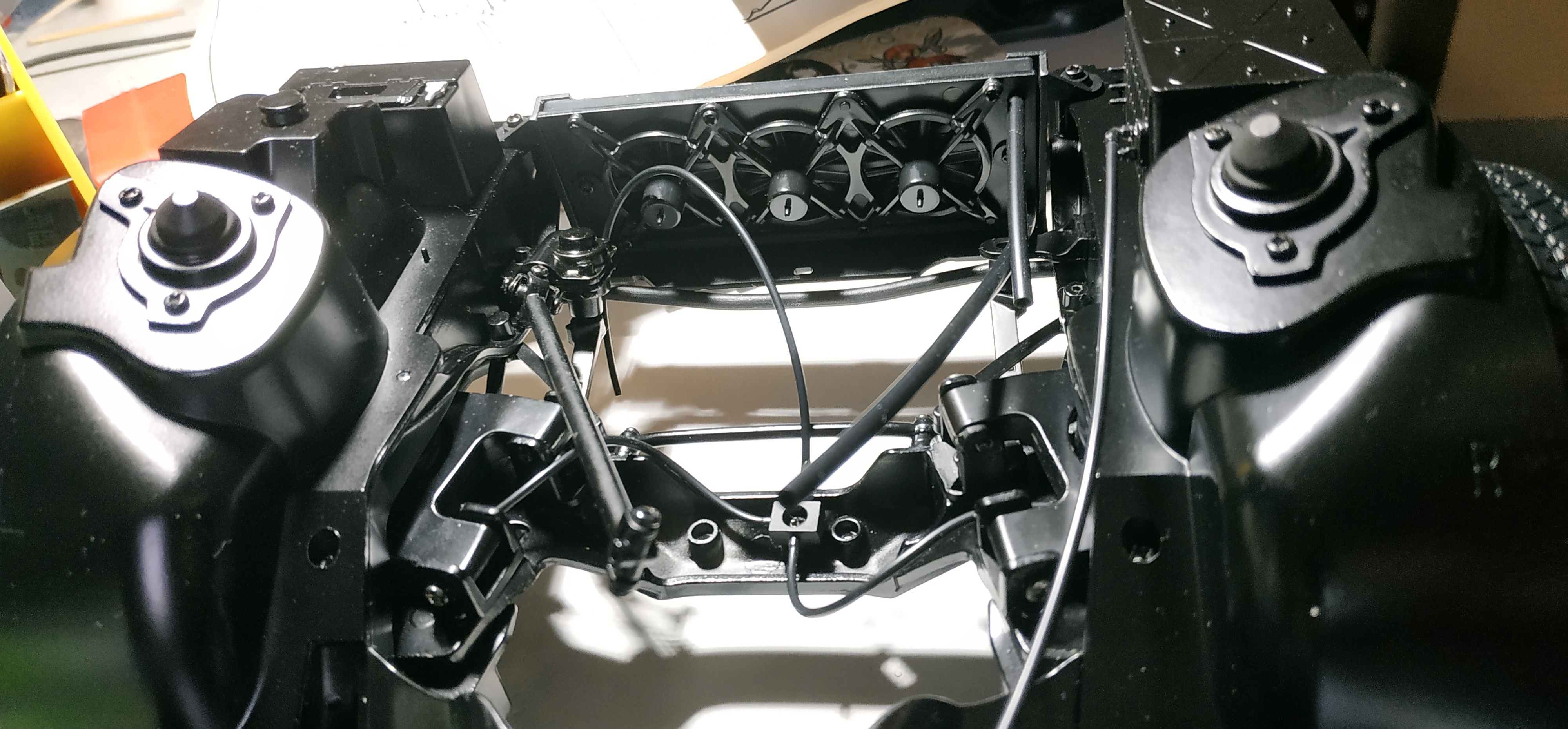

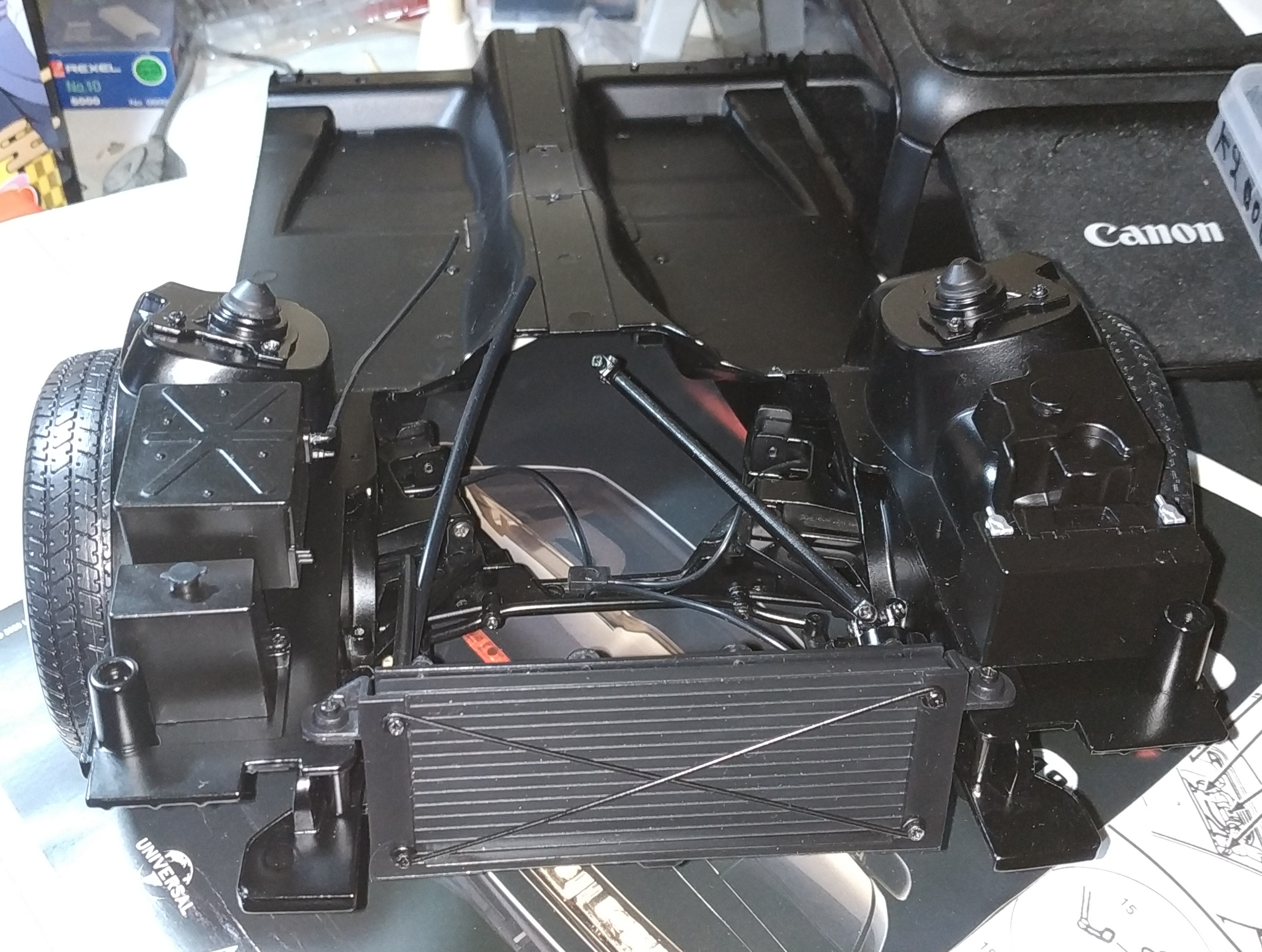

le radiateur et l'ensemble du ventilateur montés sur le châssis
ENVOI 7

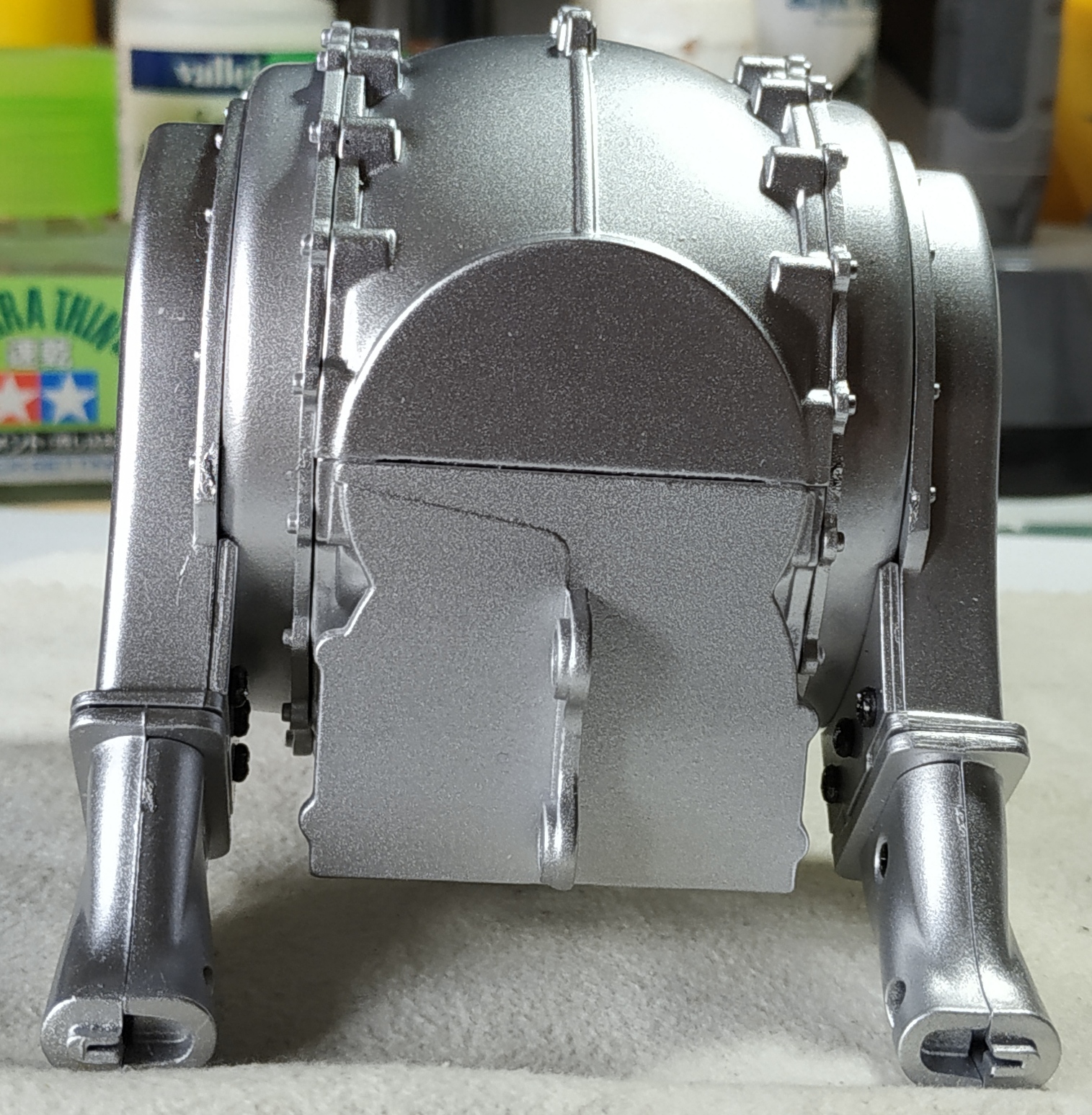

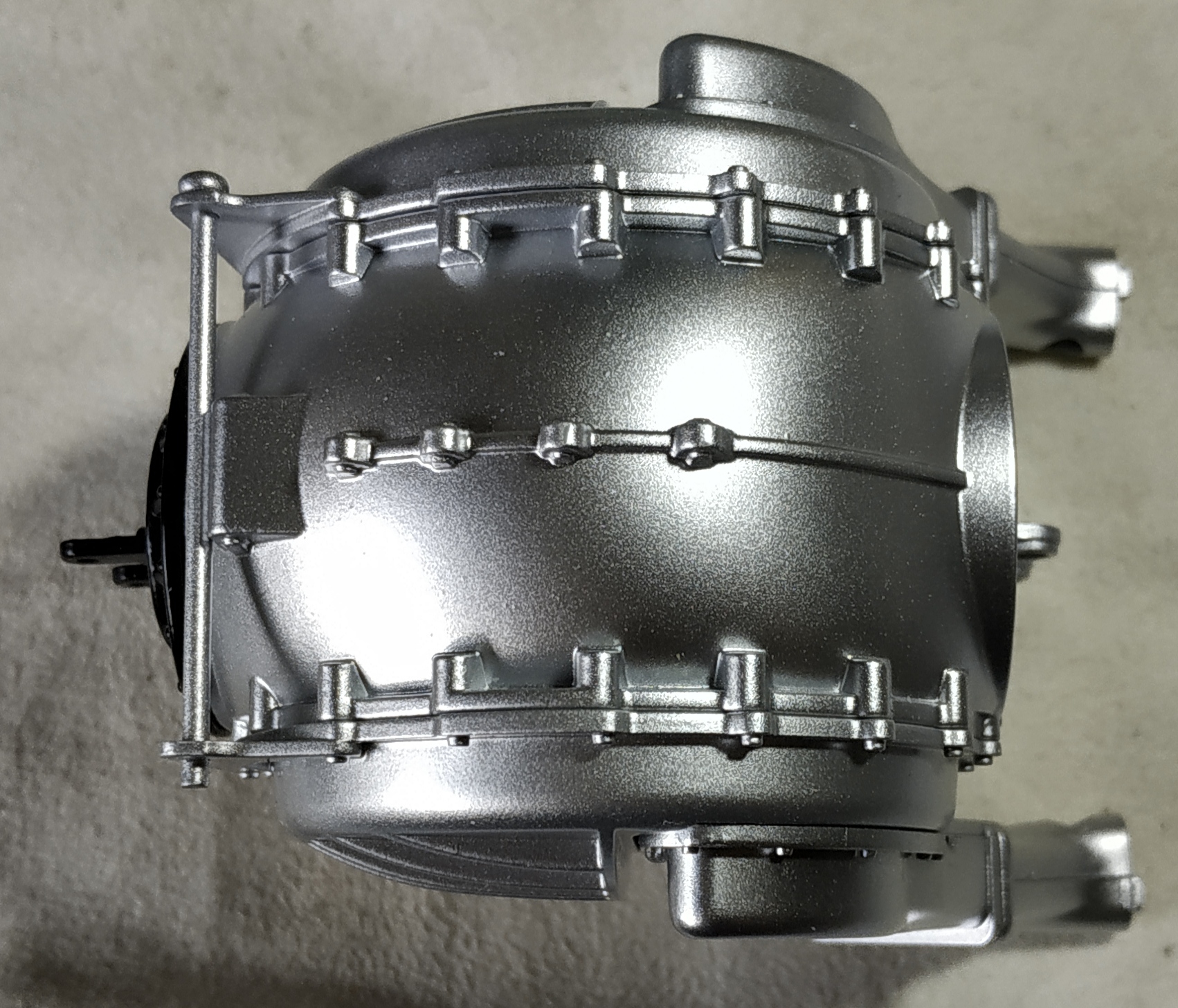

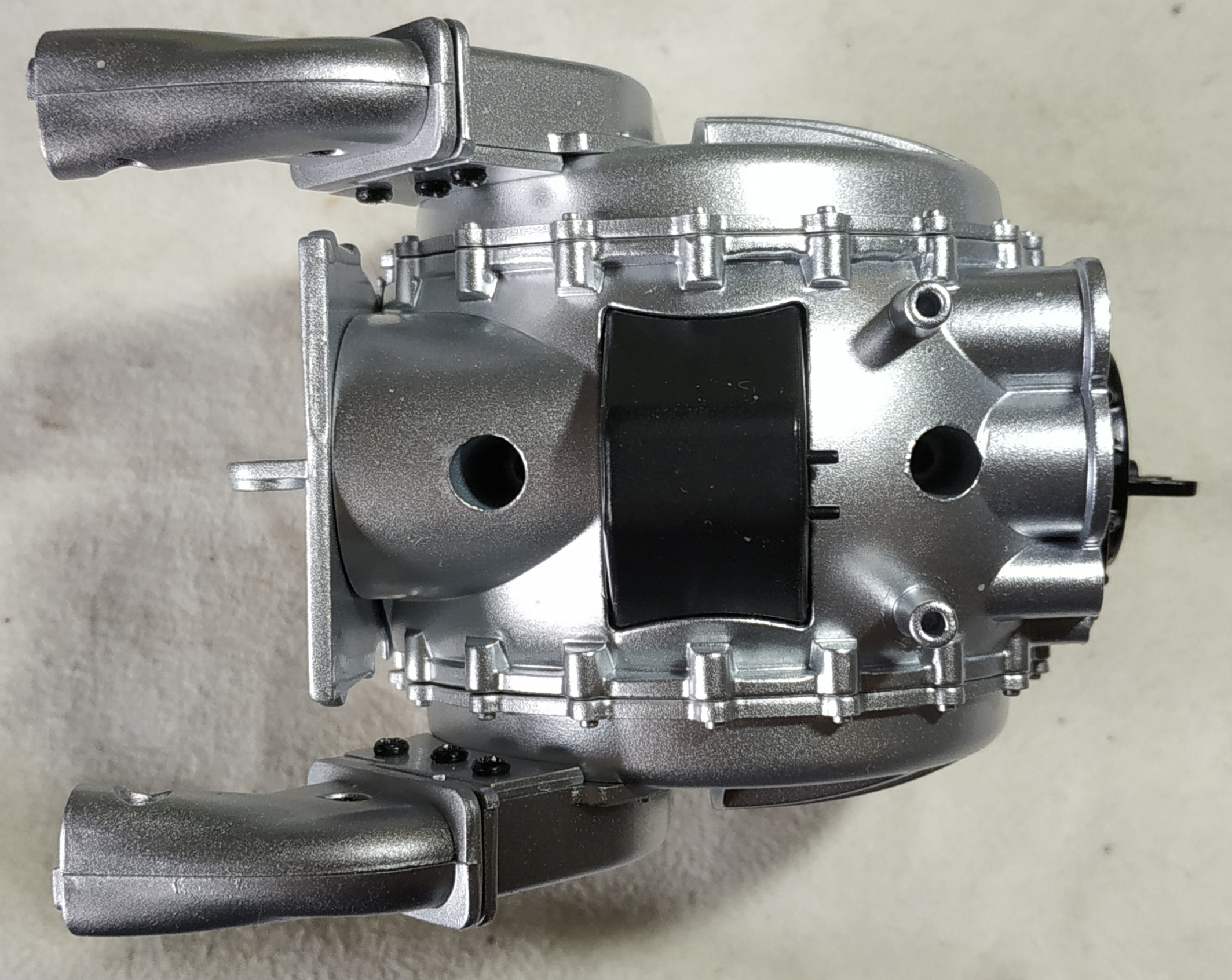

Le numéro 22 inclue les éléments pour le montage de la turbine (4) : carter de la turbine, platines de fixation de la turbine gauche et droite, axe de la turbine.

Le numéro 23 inclue les éléments pour l'assemblage de la turbine (5) : pièces inférieures du corps de la turbine, arrière du corps de la turbine.

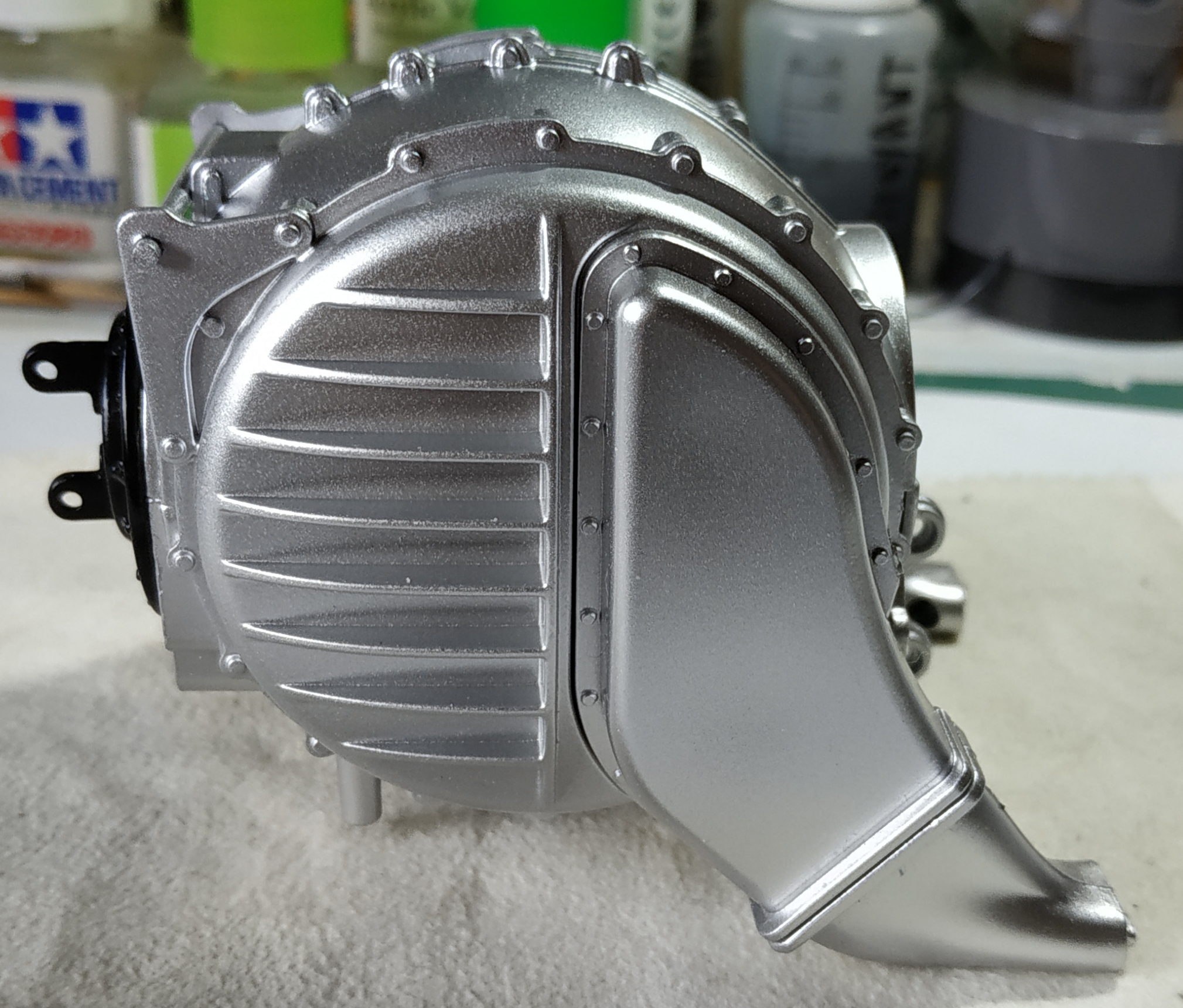

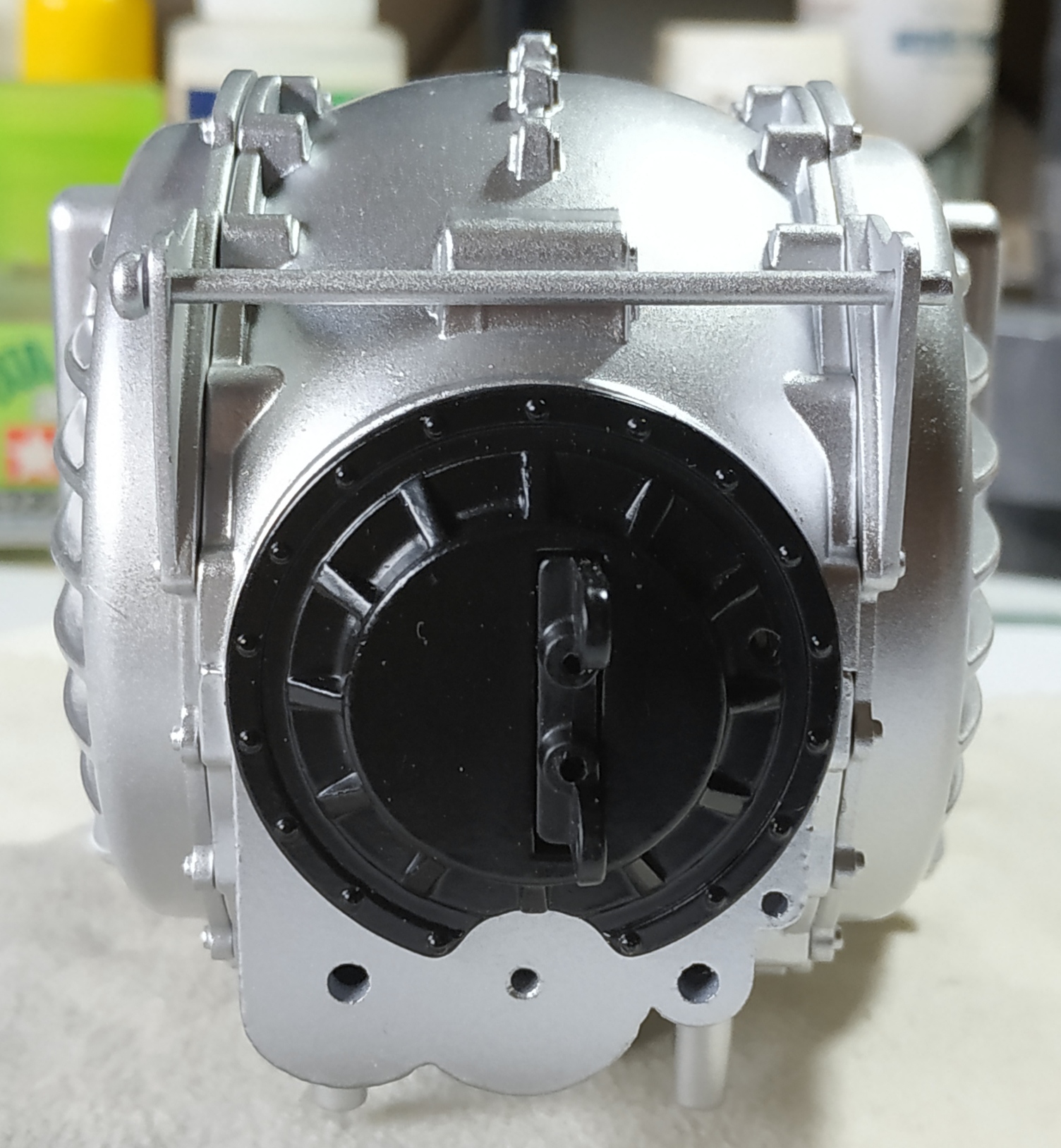

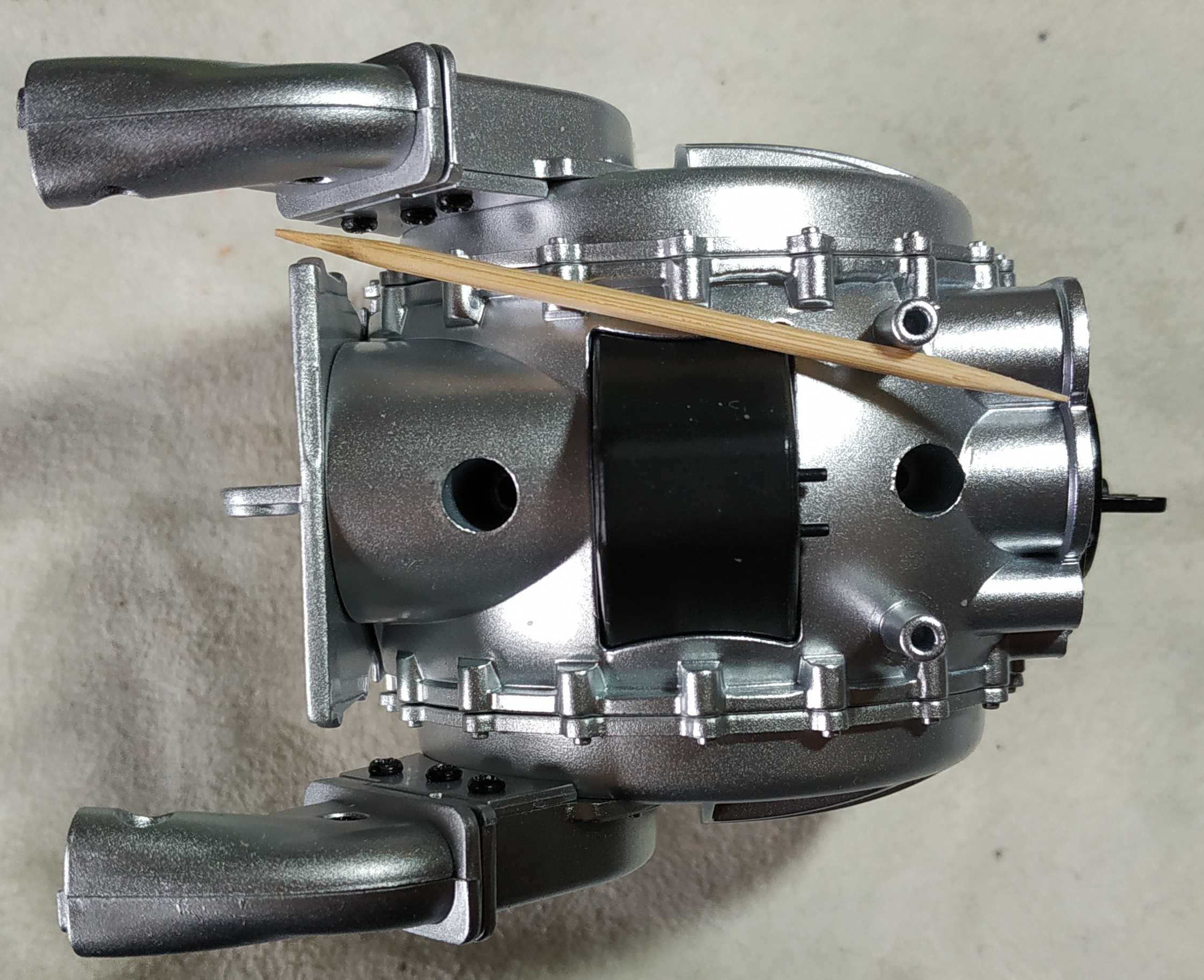

j'ai placé un cure-dent pour voir la taille de la turbine
ENVOI 8

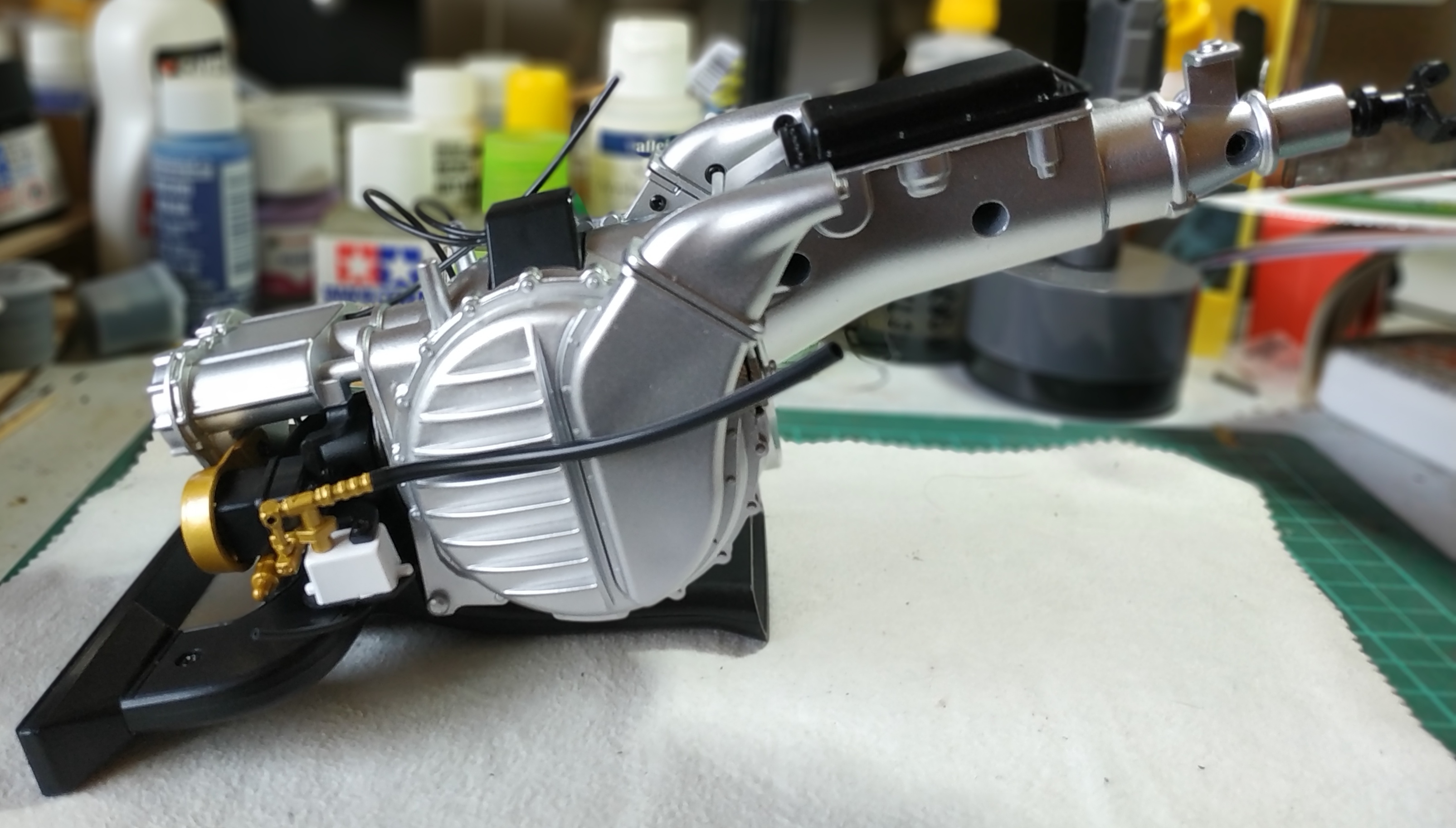

Le numéro 24 inclue les éléments pour le montage de la turbine (6) : parties supérieure et inférieure du conduit d'admission d'air de la turbine.





Le numéro 25 inclue les éléments pour le montage de la turbine (7) : couvercle d'entrée d'air de la turbine droite, entrée d'air de la turbine droite, base des prises d'air de la turbine, pièce de fixation de la base.

Le numéro 26 inclue les éléments pour l'assemblage des prises d'air : filtre d'entrée d'air avant, boîtier de filtre à air frontal, couvercle d'entrée d'air gauche de la turbine, entrée d'air gauche de la turbine, boîtier d'entrée d'air de la turbine - couvercles gauche et droite, butée du moteur de boîtier d'entrée d'air, corps du moteur de boîtier d'entrée d'air.

Le numéro 27 inclue les éléments pour l'assemblage du compresseur d'air : compresseur parties 1-2-3, connecteurs, supports, réservoir d'huile du compresseur, couvercle du réservoir d'huile du compresseur, entrée de la buse, couvercle de la chambre de compression, chambre de compression, allumage, générateur.

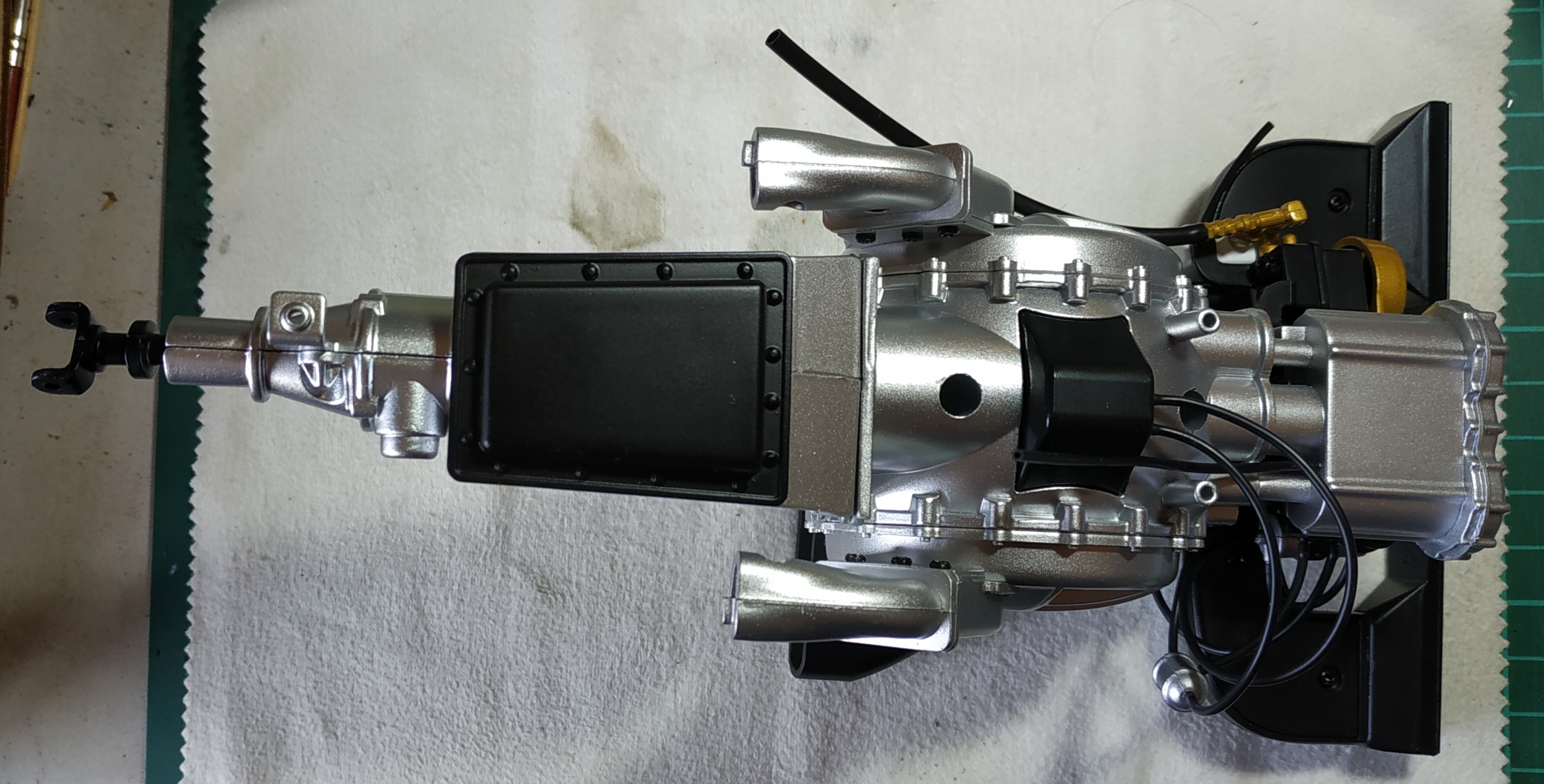

Le numéro 28 inclue les éléments pour l'assemblage de la boîte de vitesses : boîte de vitesses (parties gauche et droite), carter de la boîte de vitesses, support de la boîte de vitesses, filtres à carburant, joint de transmission, durites de carburant, câble de batterie, câbles de bobine d'allumage, tuyau de climatisation, câble de commande électronique.



Le numéro 29 inclue les éléments pour l'assemblage de la partie arrière du châssis : parties arrières du châssis, languette de maintien de la conduite de carburant.

Dans ce numéro, vous compléterez les 3 parties du châssis et fixerez le moteur ainsi que le boîtier à piles.

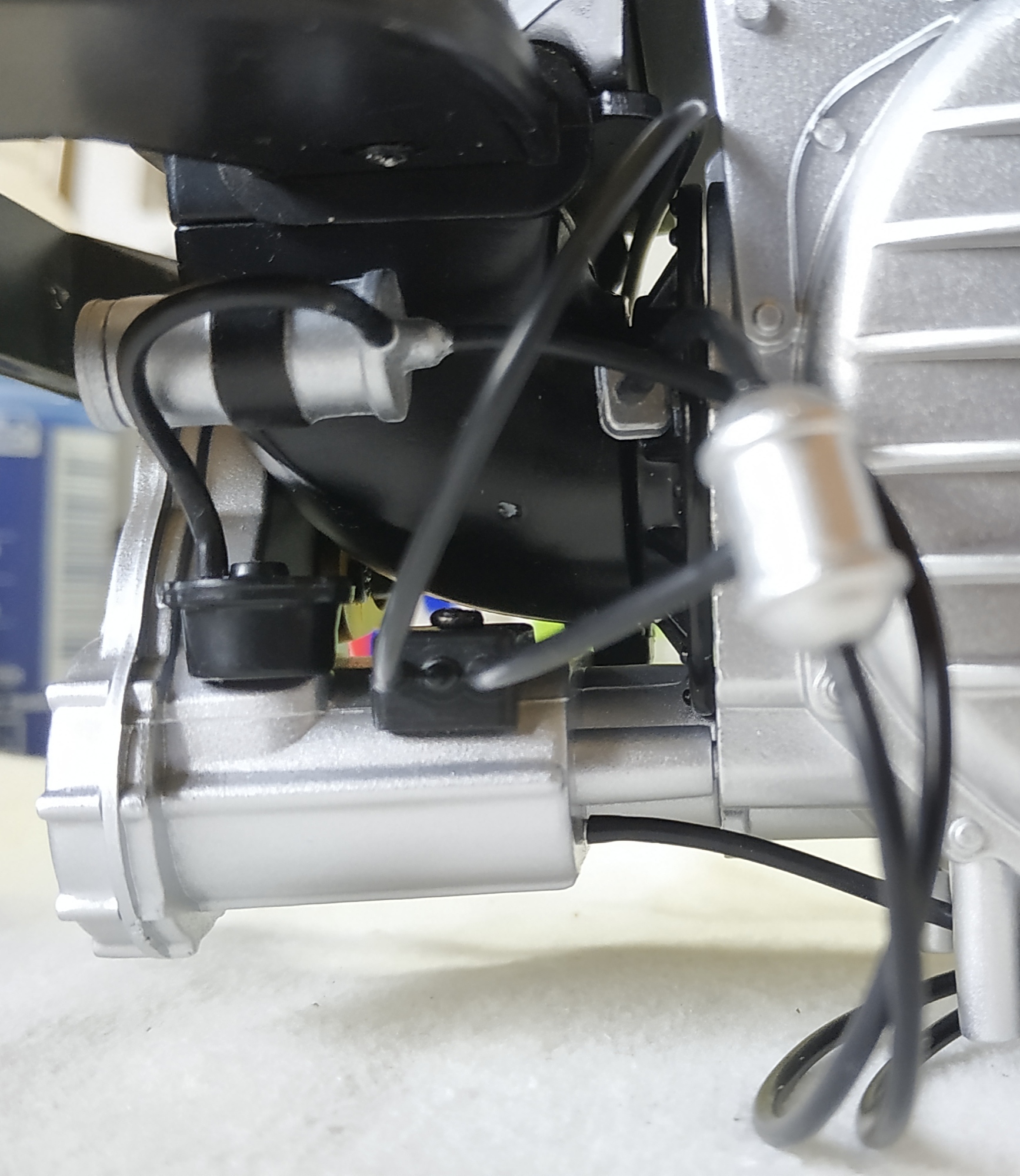

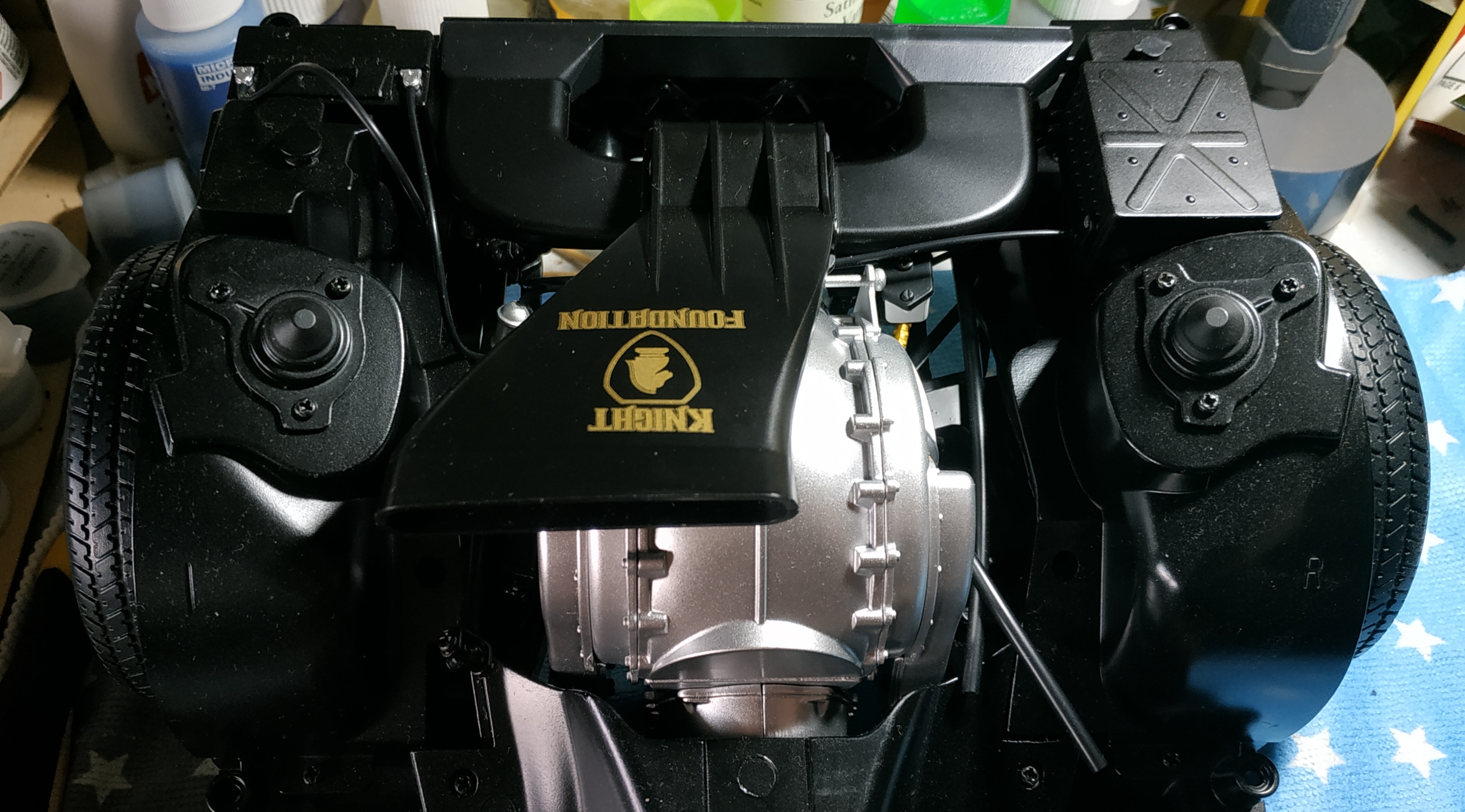

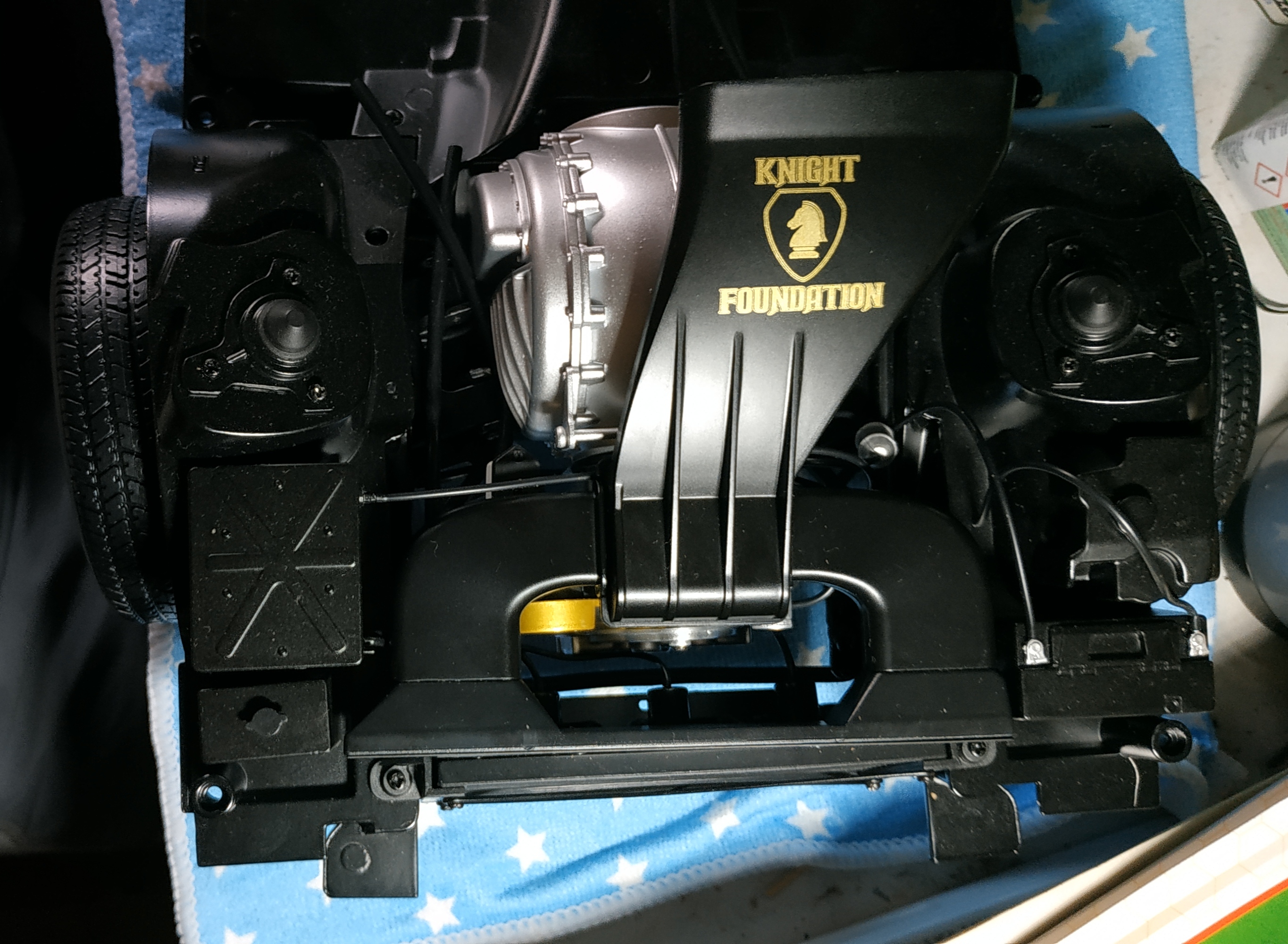

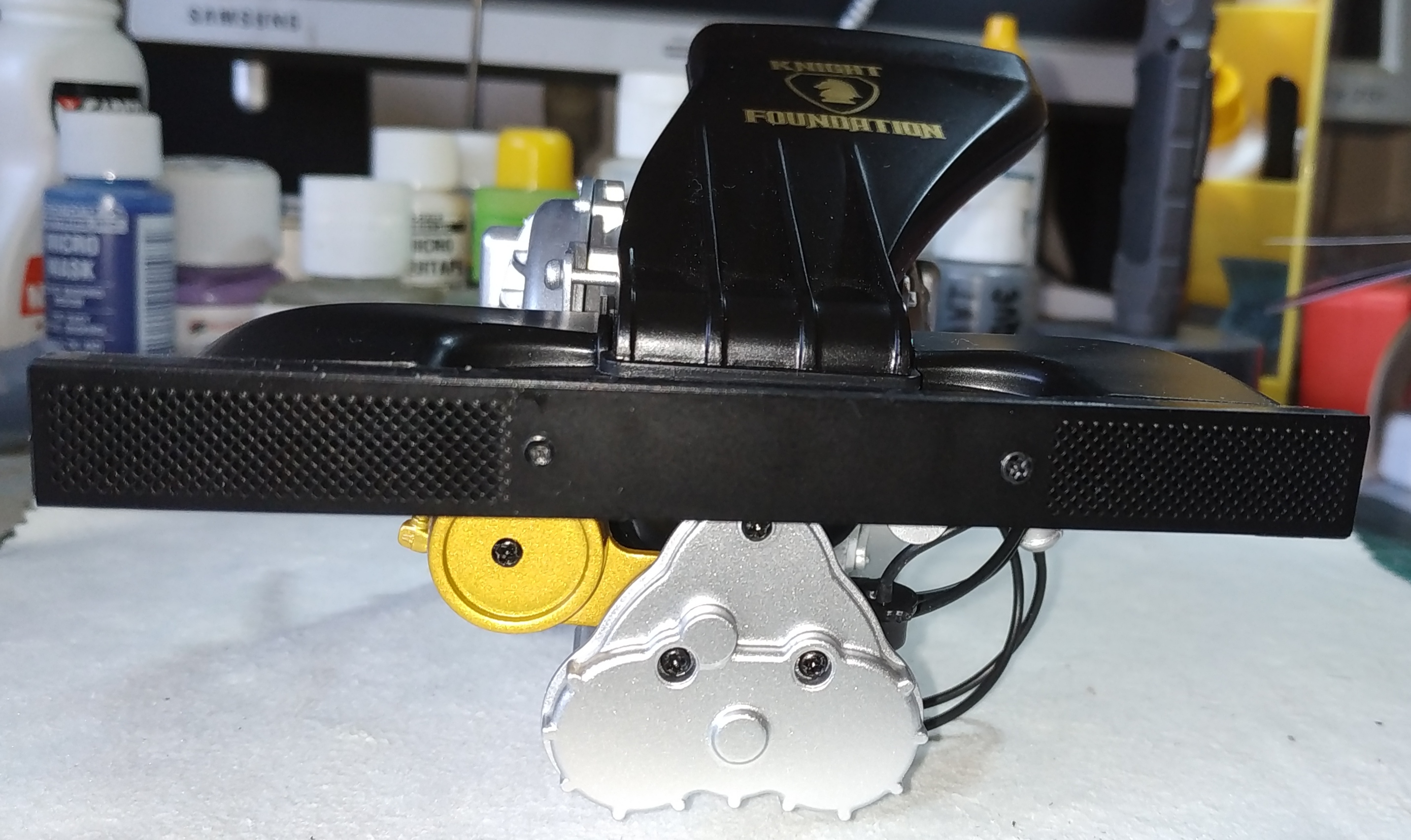

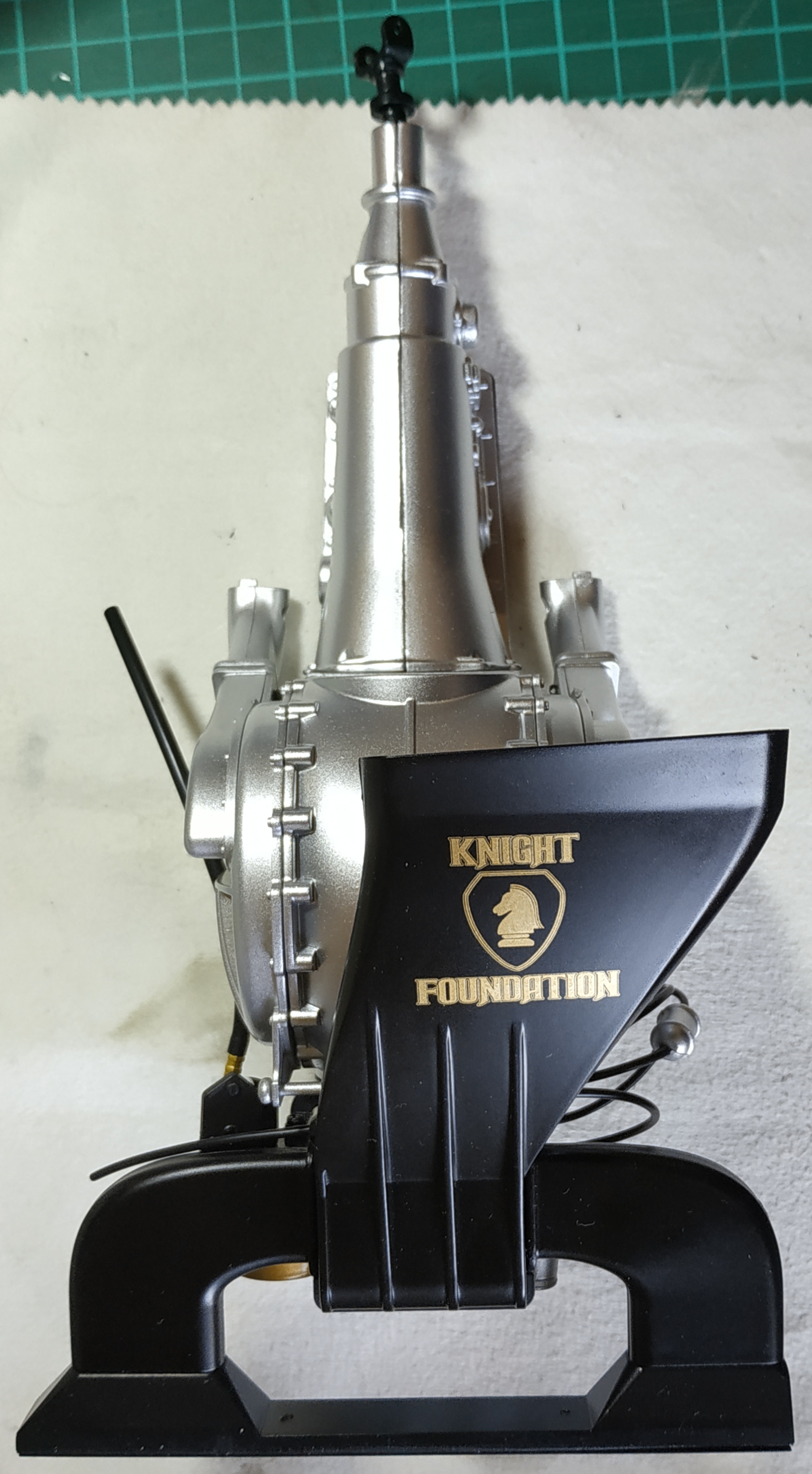

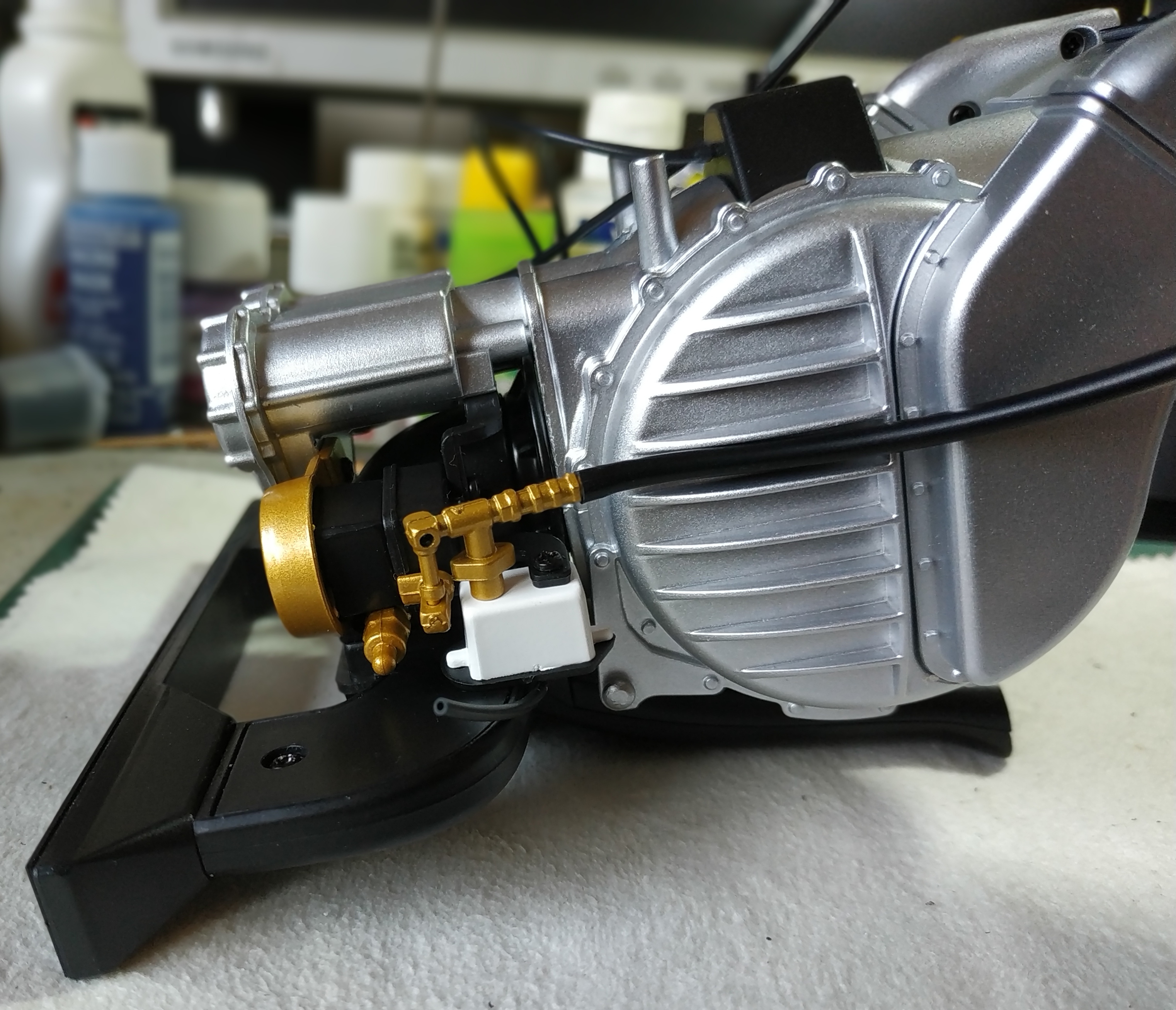

assemblage de la turbine sur l'avant du châssis et connection des durites et câbles (étapes 1-2-3-4)

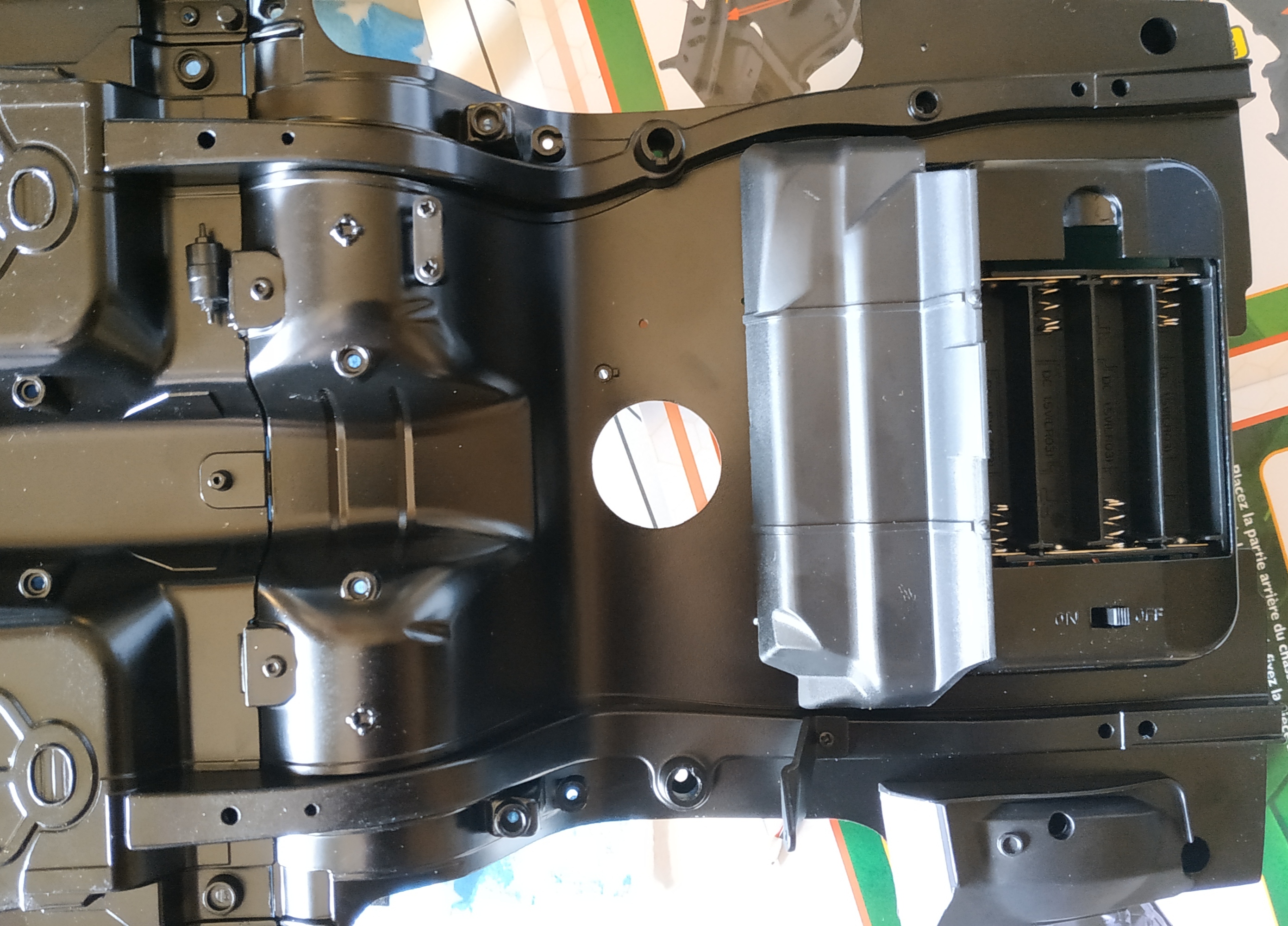

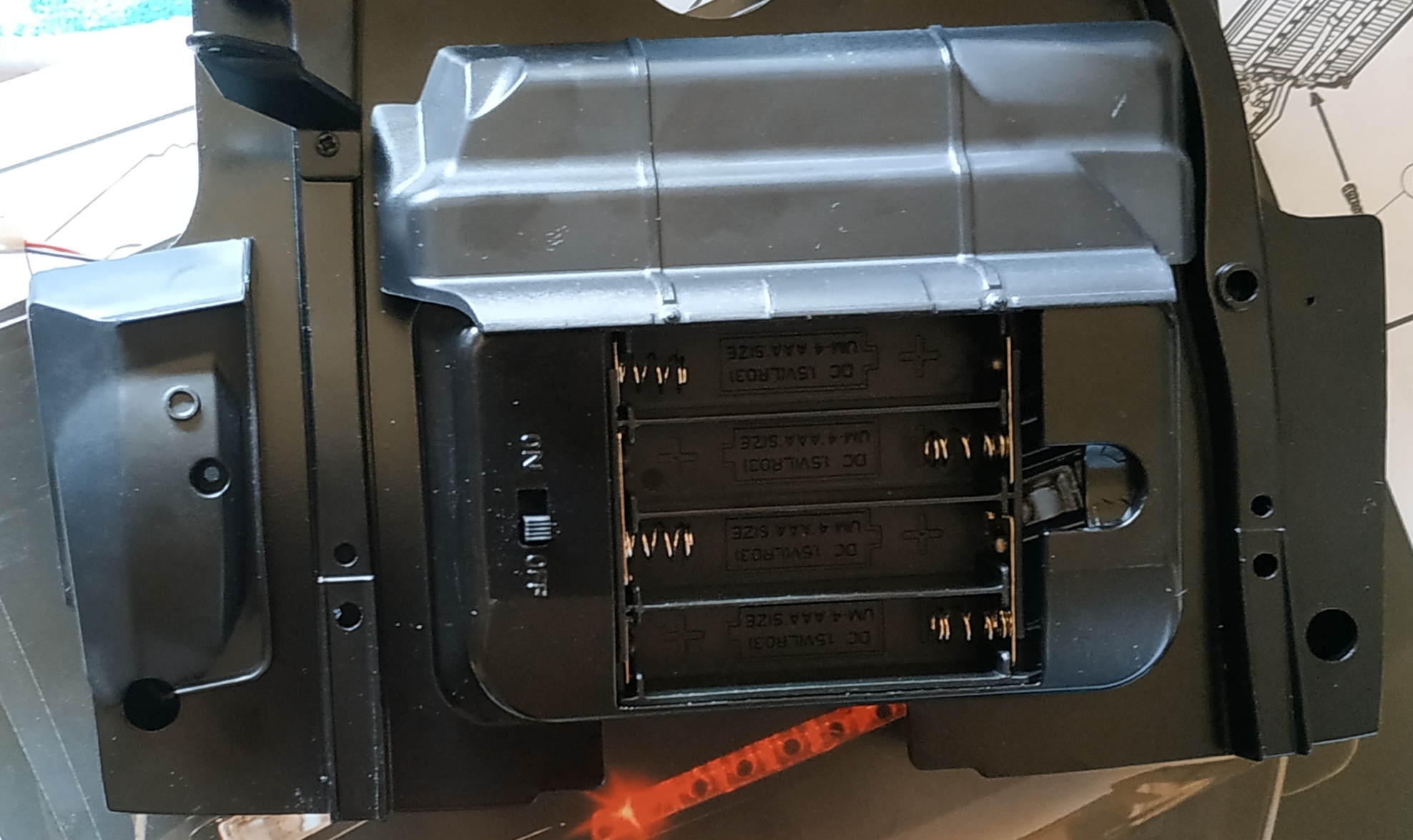

montage du boîtier à piles et de l'interrupteur on-off (étapes 5-6-7)
montage de la partie arrière du châssis 2 (étape 8)
assemblage de la languette de maintien de la conduite de carburant (étape 9)

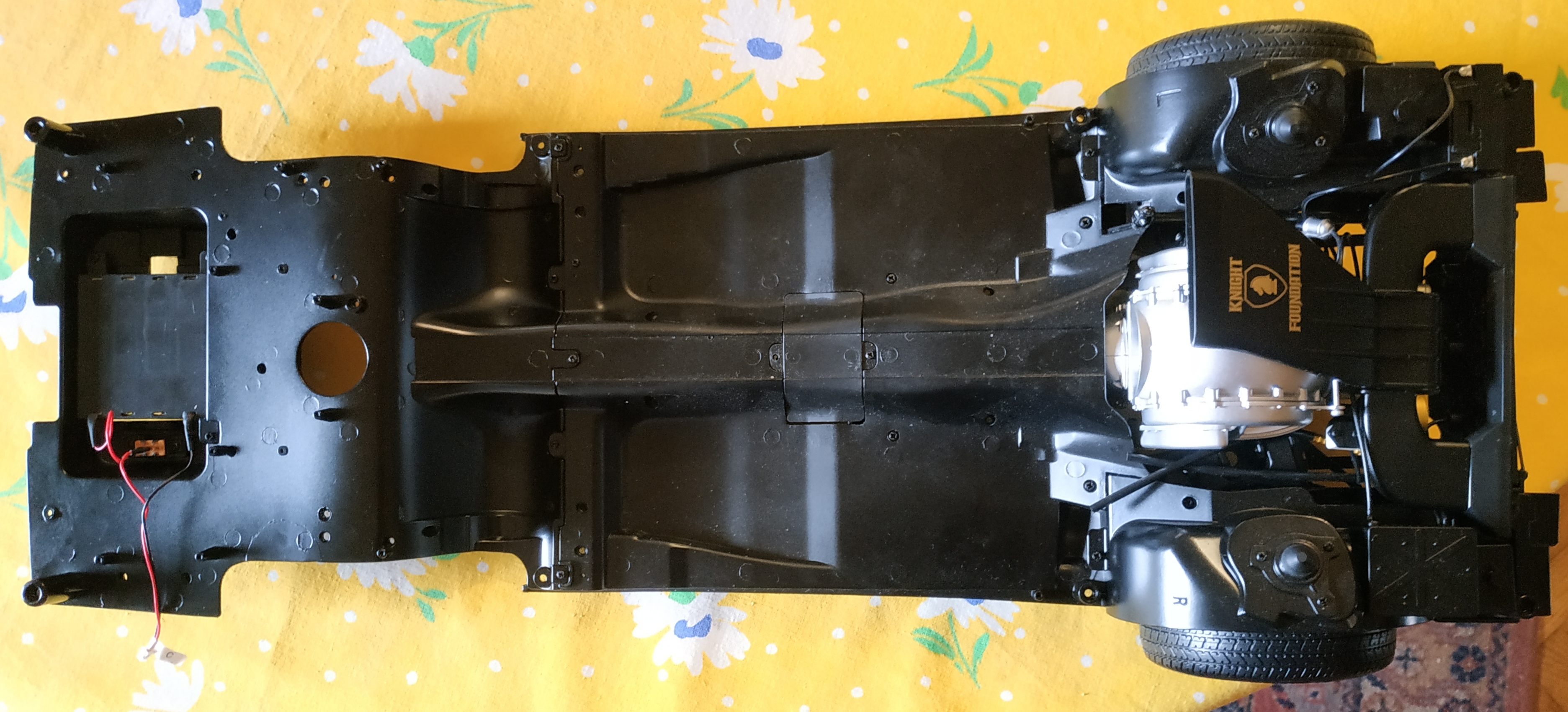

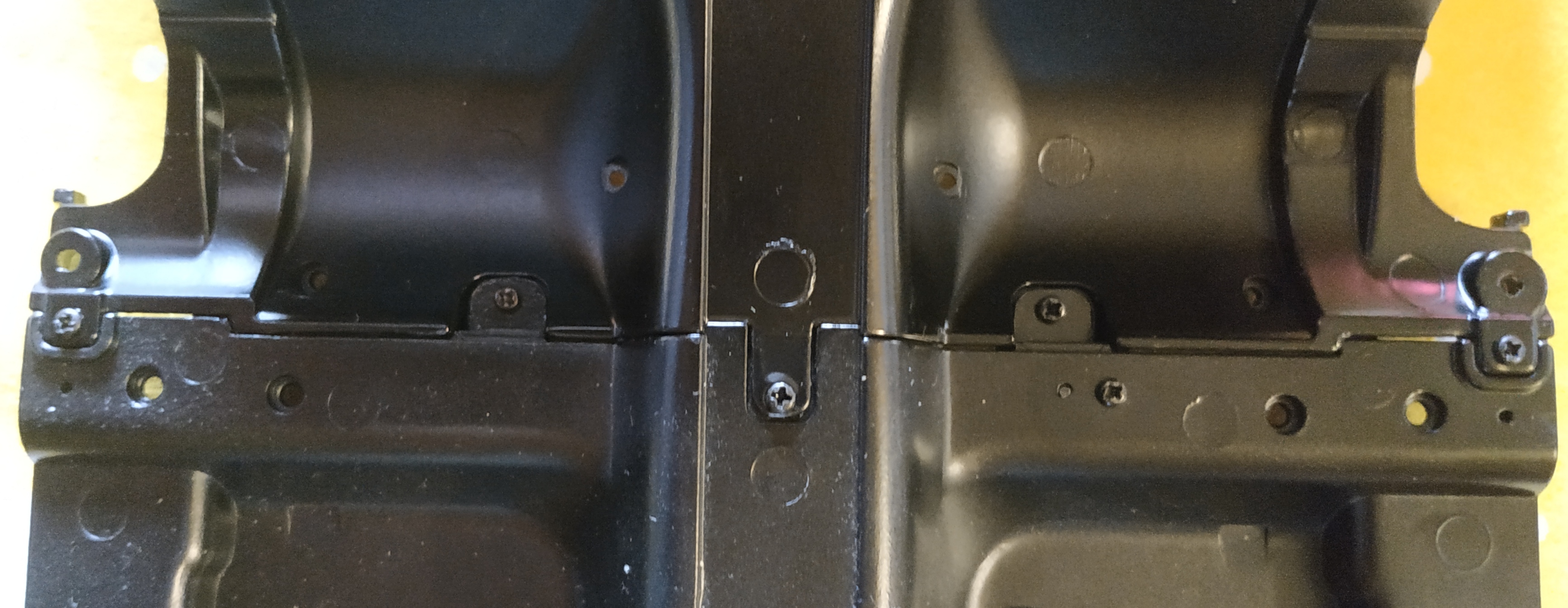

assemblage de la partie arrière du châssis (étape 10)

L'assemblage de la turbine sur le châssis et la connection des durites étaient assez difficile ; d'ailleurs, en montant le « moteur », j'ai cassé une petite pièce qui tenait une durite et en branchant une durite sur un picot, elle s'est débranchée de l'autre picot. Comme disait un abonné de l'excellent groupe Facebook Groupe de Le monde d'hillmick : « De toute façon, quand on ouvrira le capot, on ne verra pas du tout les durites qui sont branchées ou pas ».

ENVOI 9

Le numéro 30 inclue les éléments pour l'assemblage des longerons du châssis : longeron arrière gauche, longeron arrière droite, barre d'essieu arrière [droite], partie arrière du châssis 3.

assemblage des longerons sur le châssis (étapes 1-2-3-4)
installation de la barre droite de l'essieu (étape 5)
montage de la partie arrière du châssis 3 (étapes 6)

Le numéro 31 inclue les éléments pour l'assemblage des longerons du châssis : joints universels, joint universel du différentiel, répartiteur de freinage arrière, conduite de carburant 1, conduite de carburant 2 et conduite de frein arrière droite, conduite de freins arrière, conduite de frein arrière gauche.

Dans ce numéro, vous monterez l'arbre de transmission sur le châssis. Vous installerez également les conduites de carburant et de freins arrière.

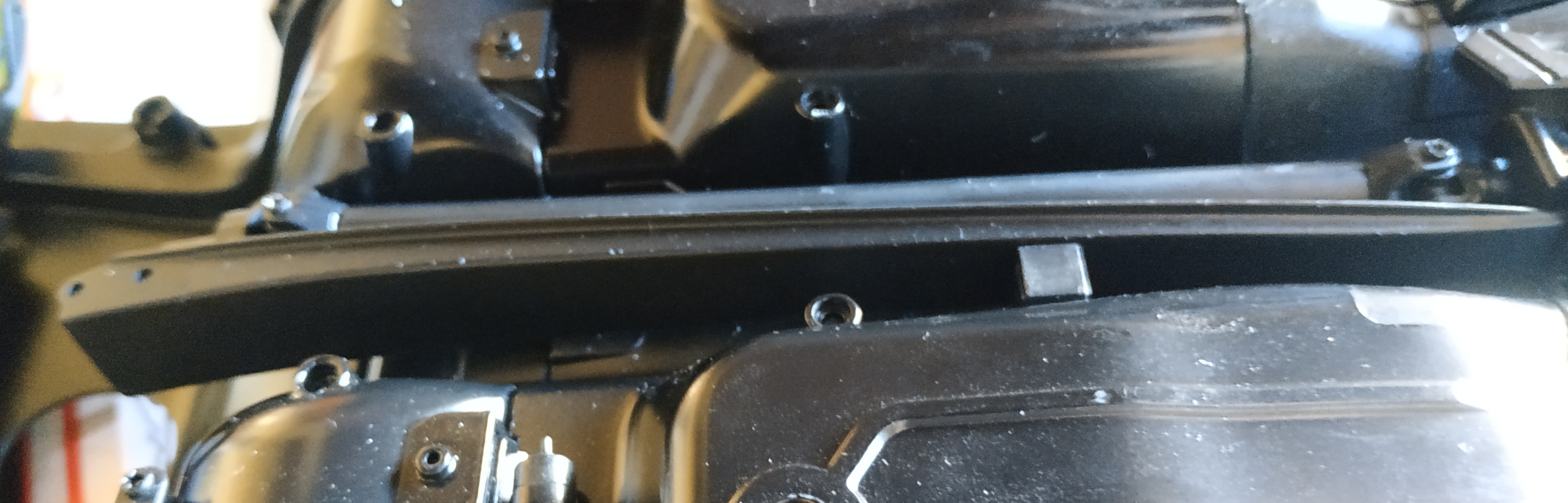

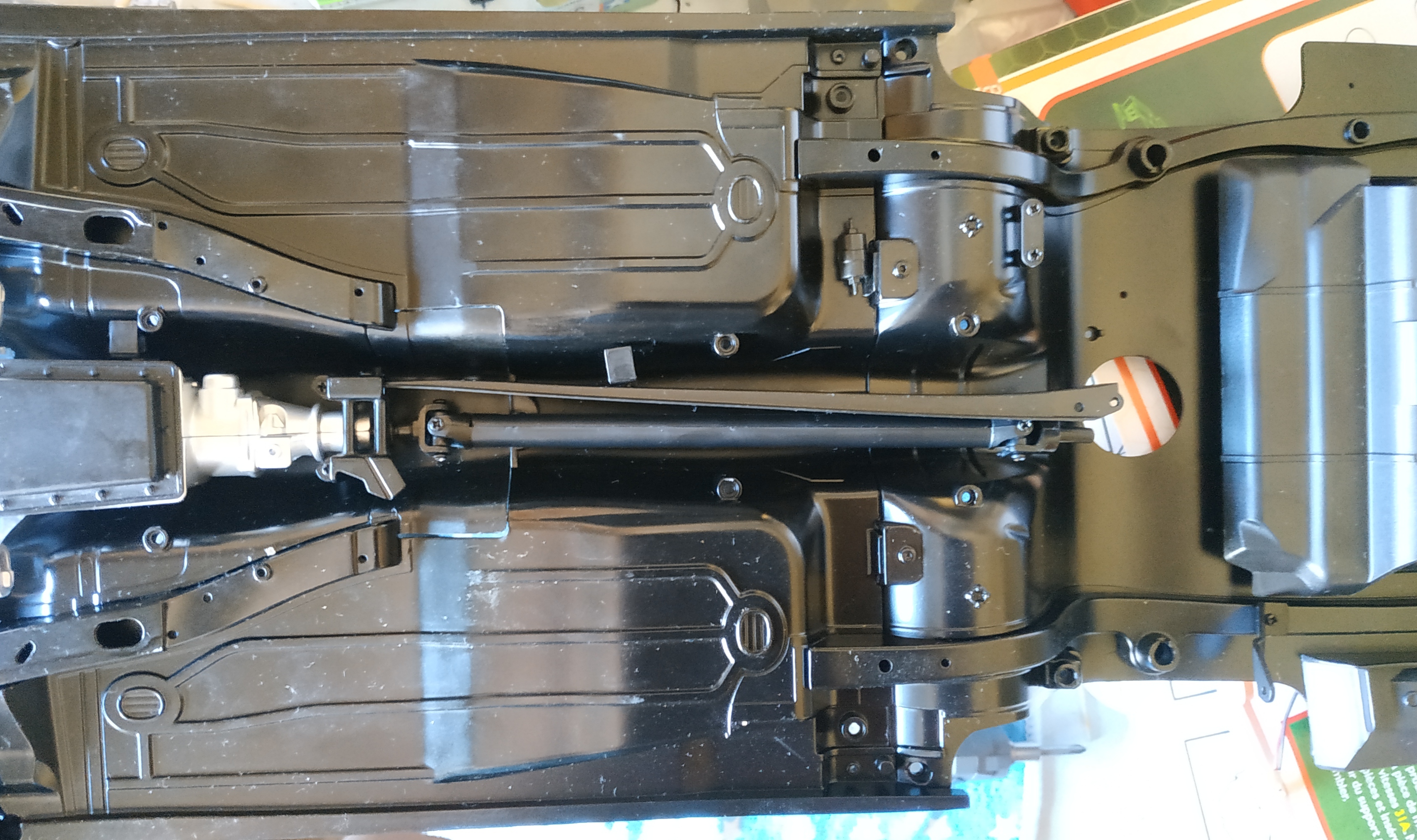

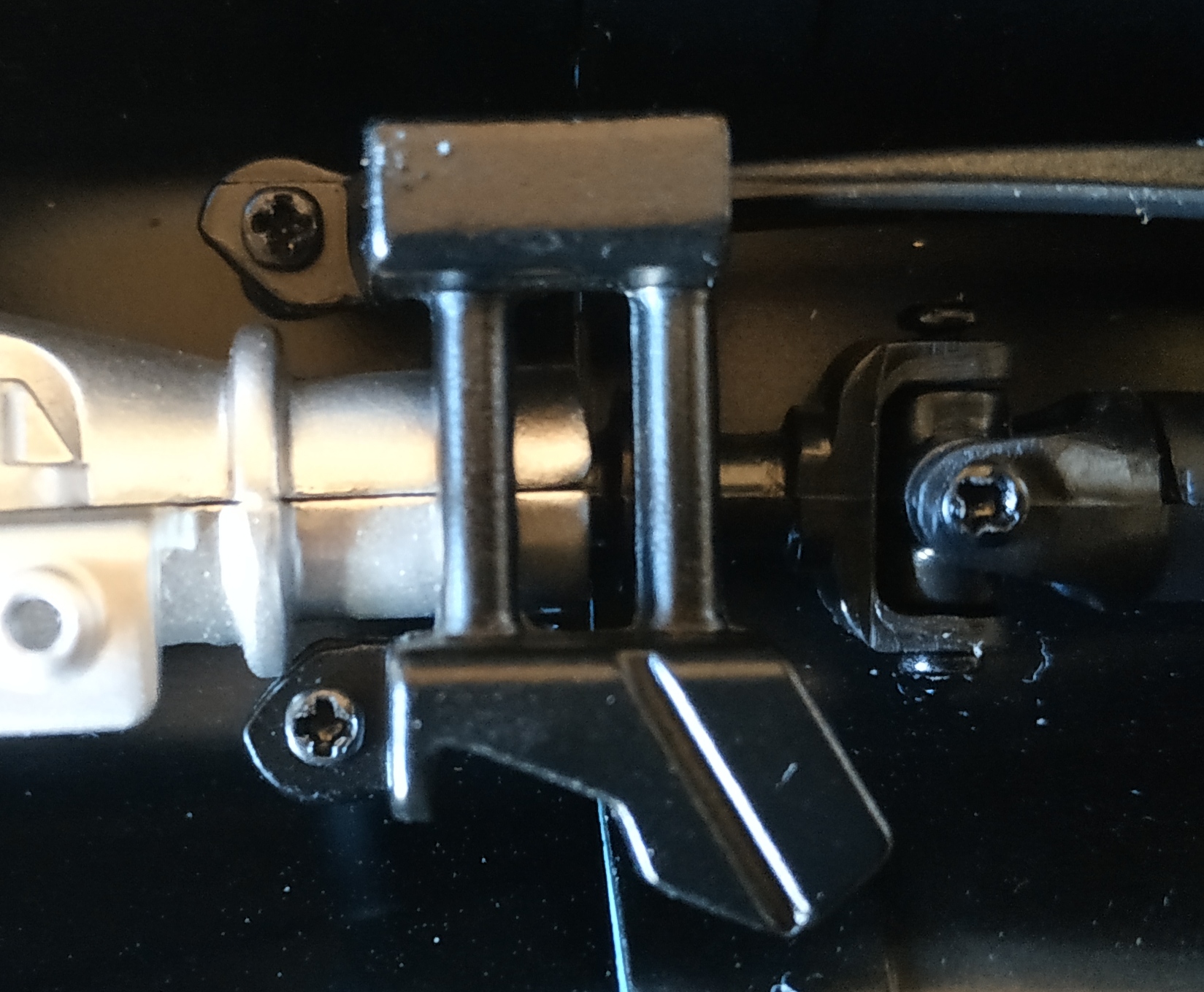

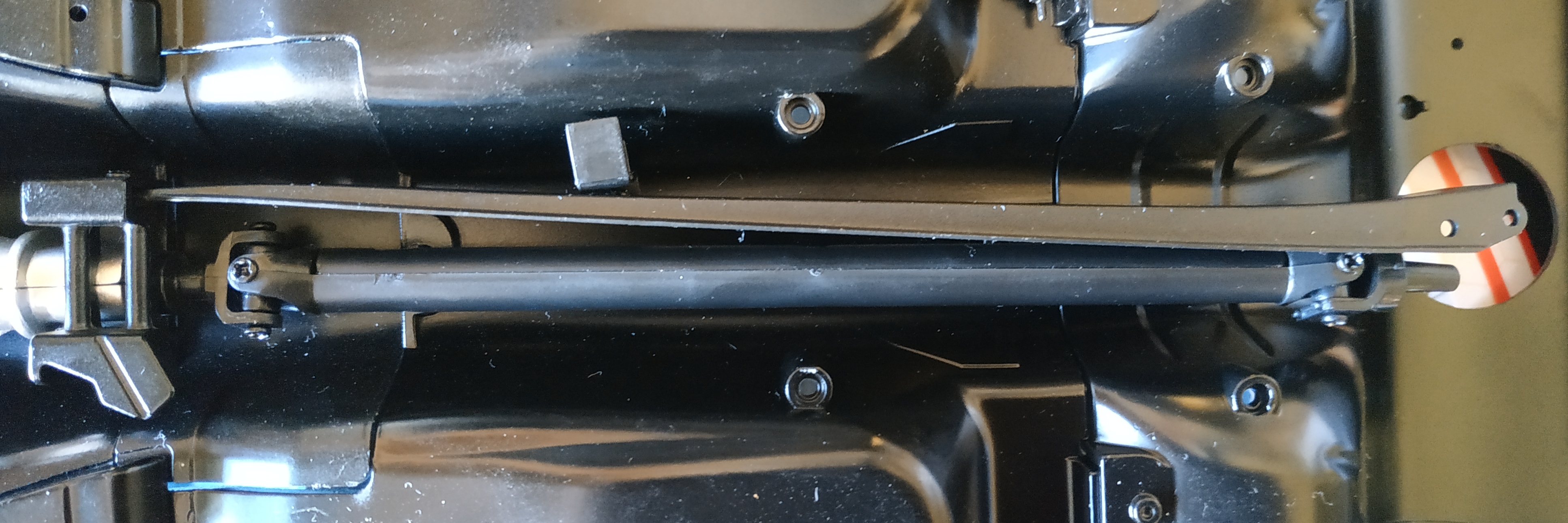

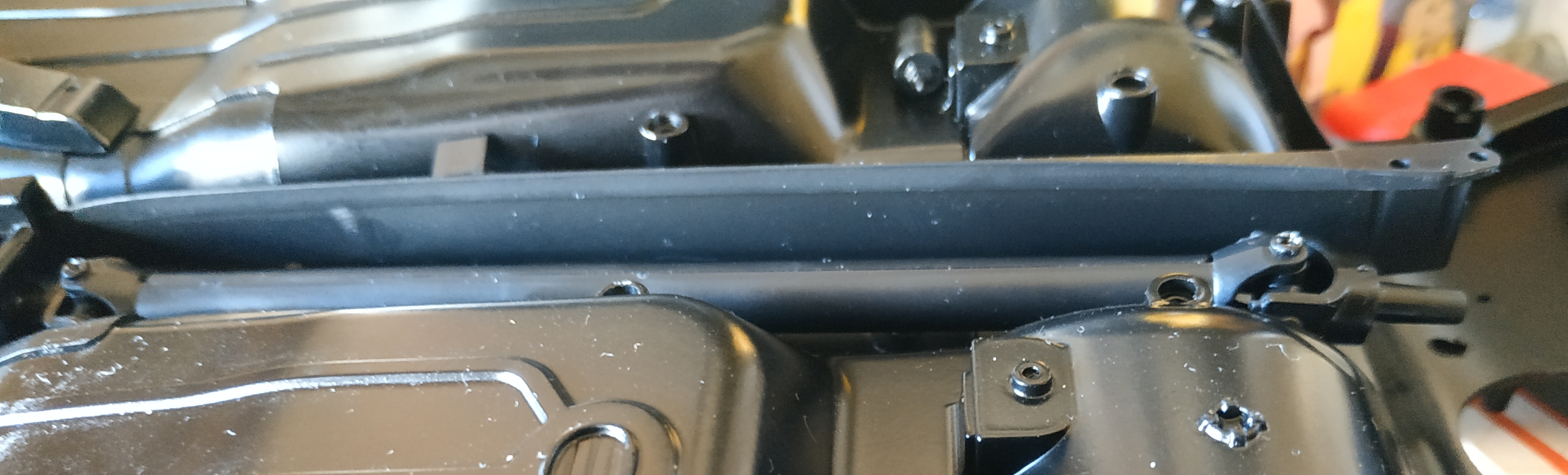

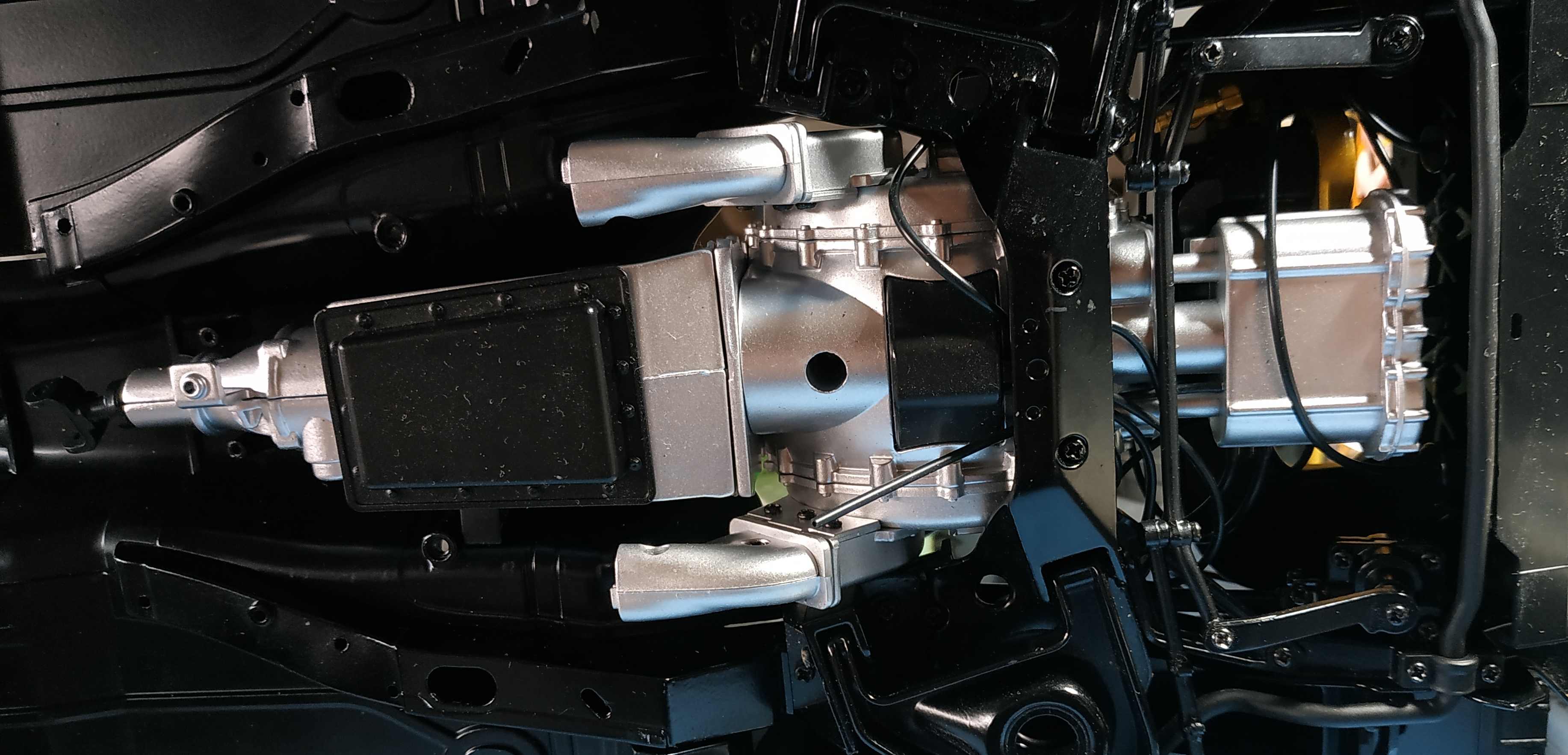

Assemblage de l'arbre de transmission et de la pièce arrière de la boîte de vitesses (étapes 1-2-3-4-5-6) :

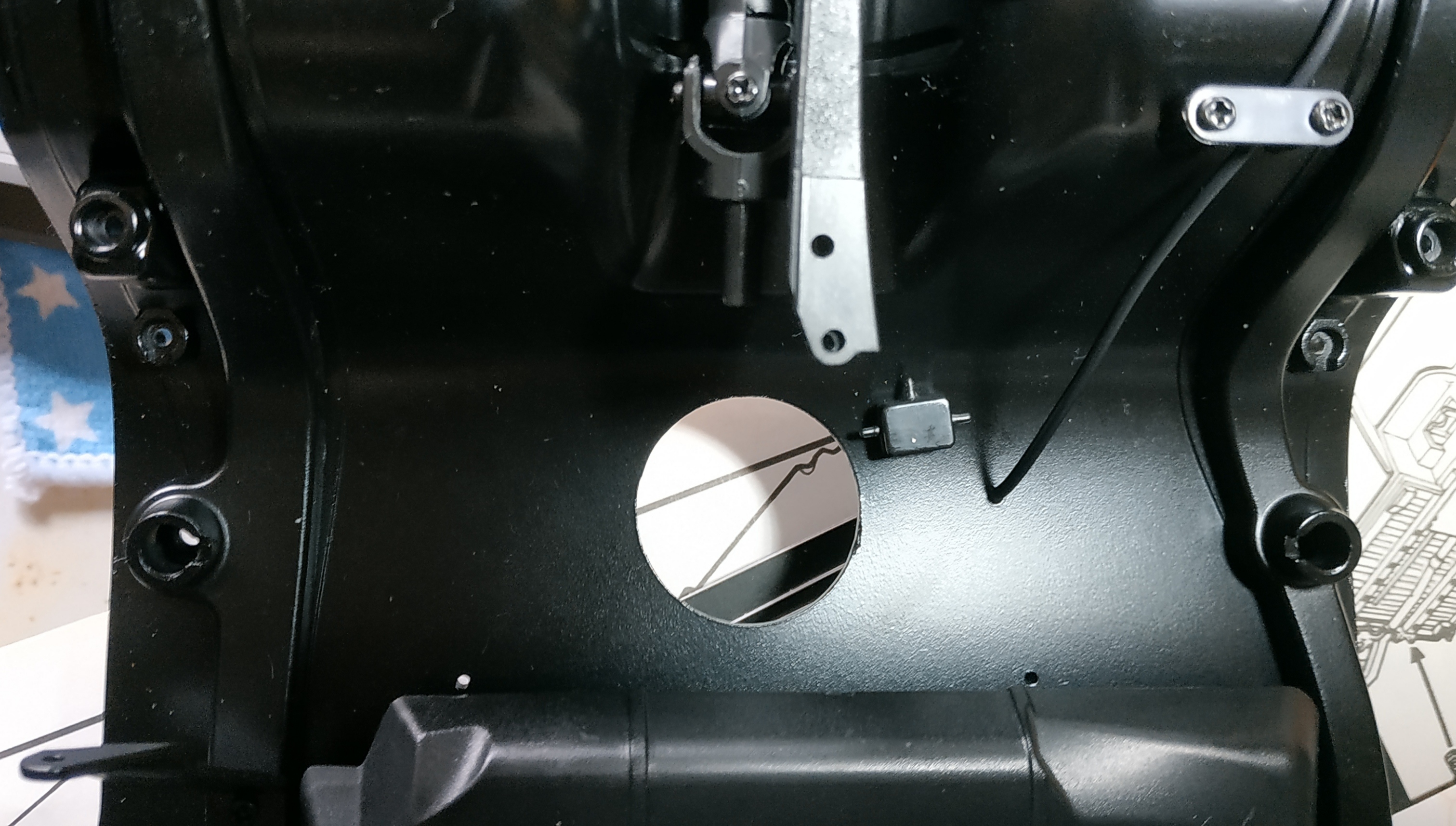

Assemblage du répartiteur de freinage arrière (étape 7)

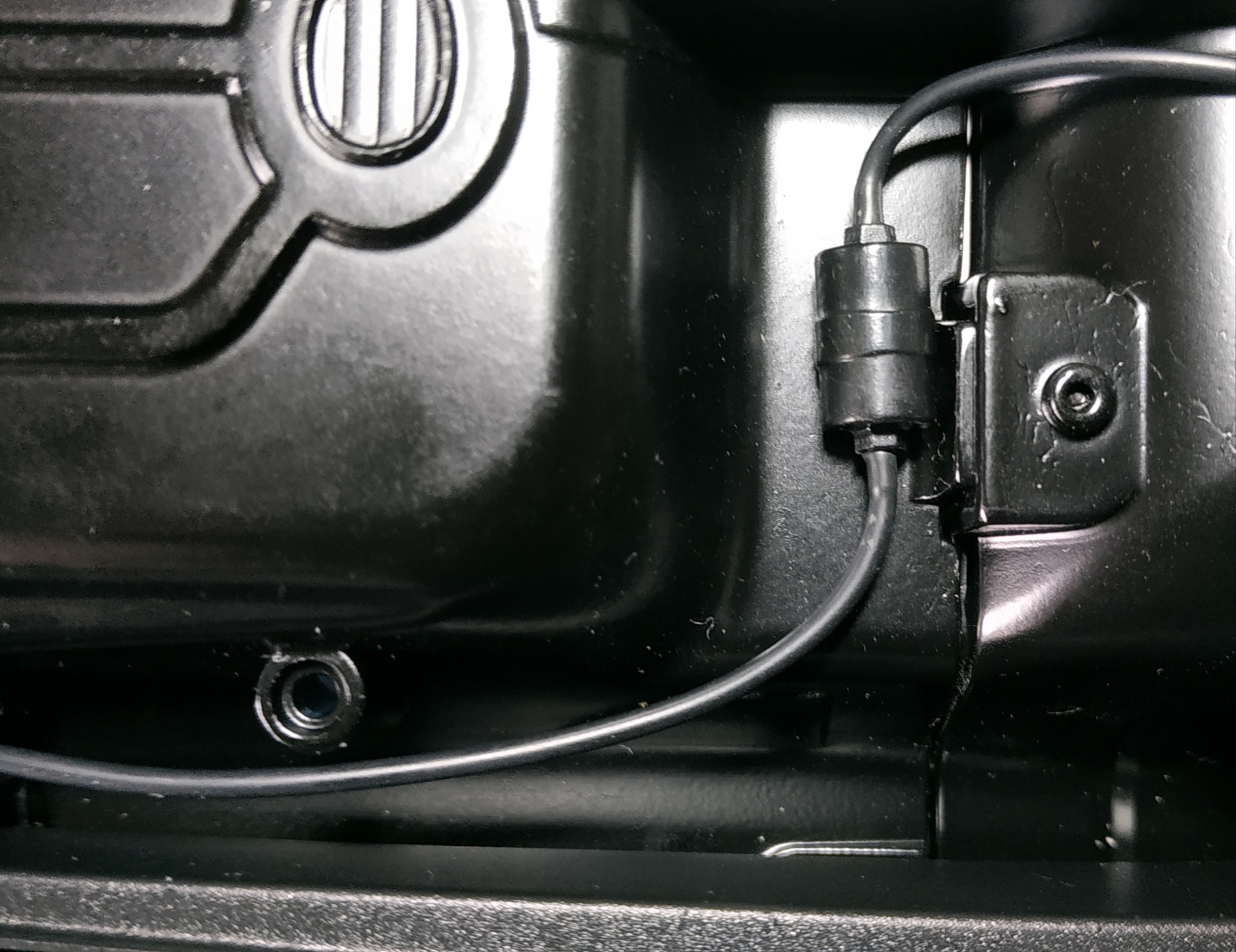

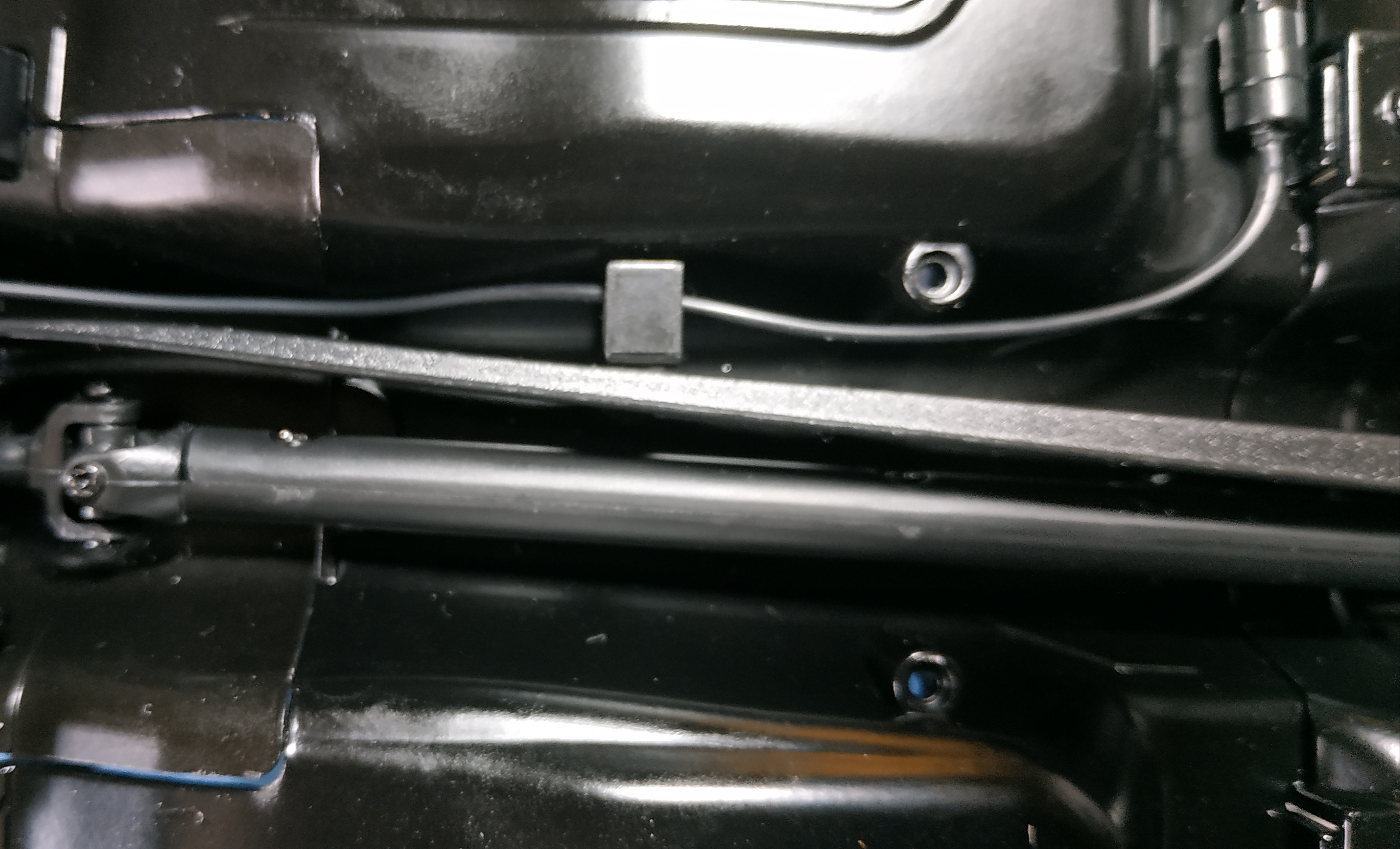

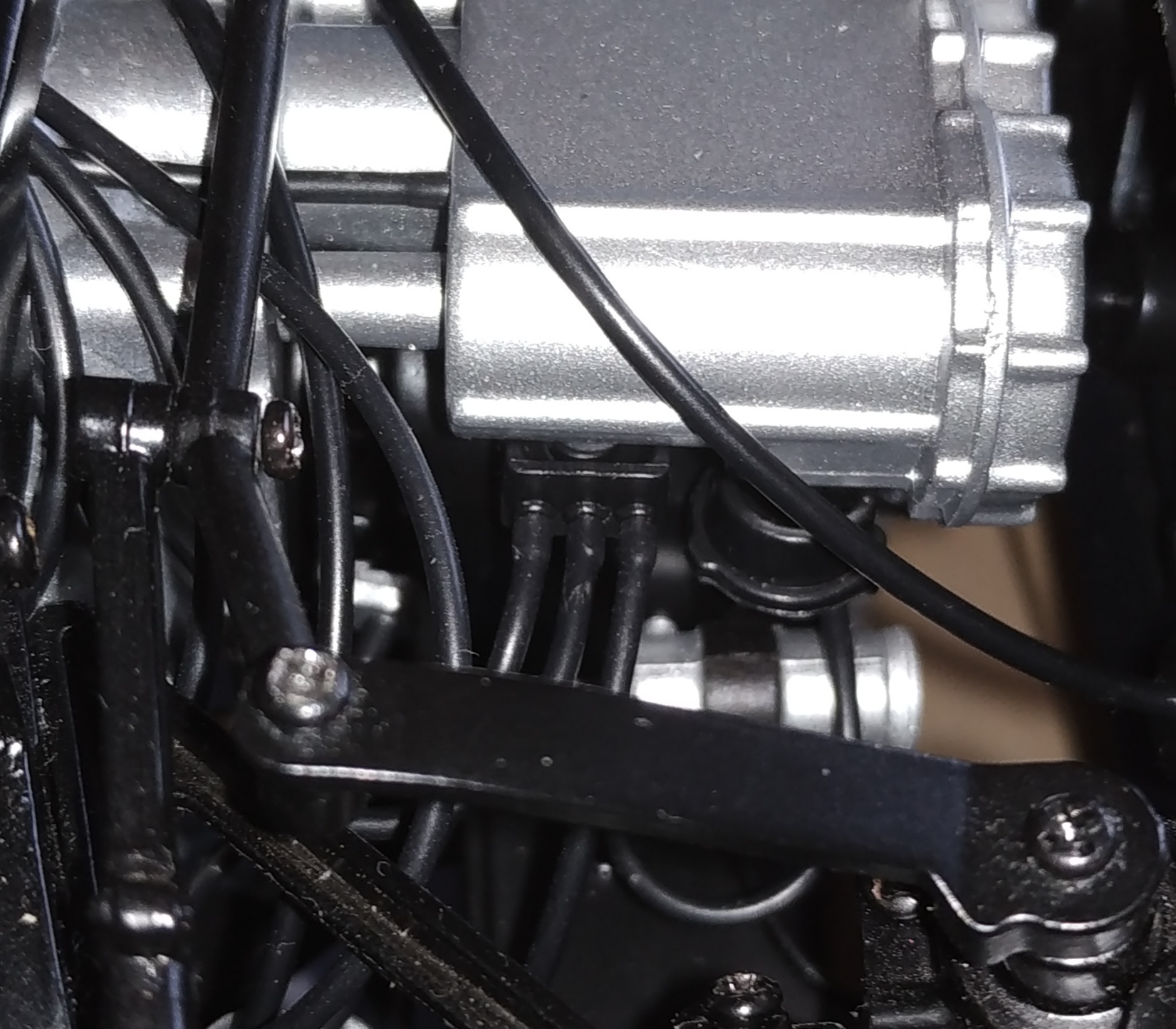

Installation de la conduite de carburant 1 (étape 8)

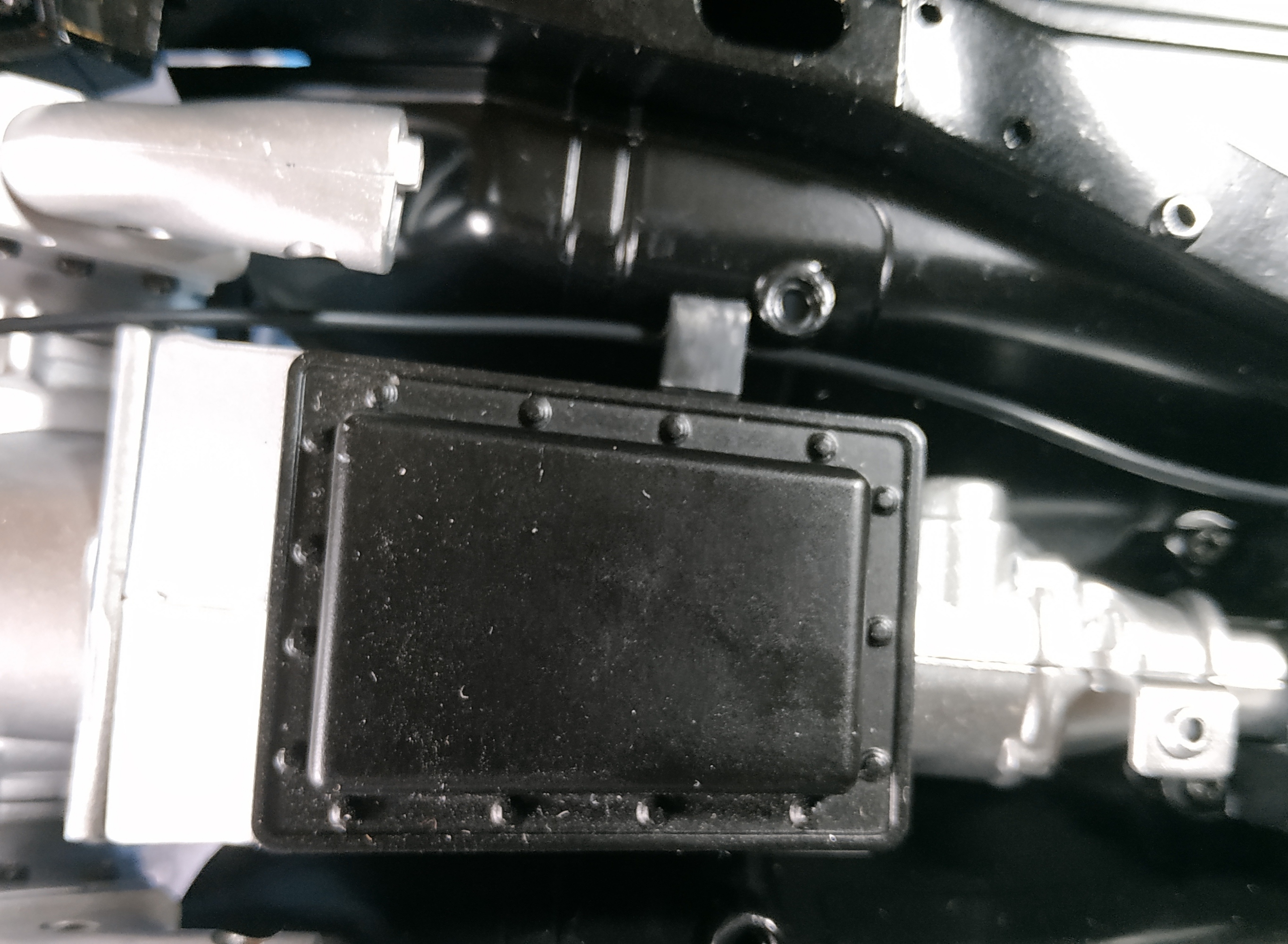

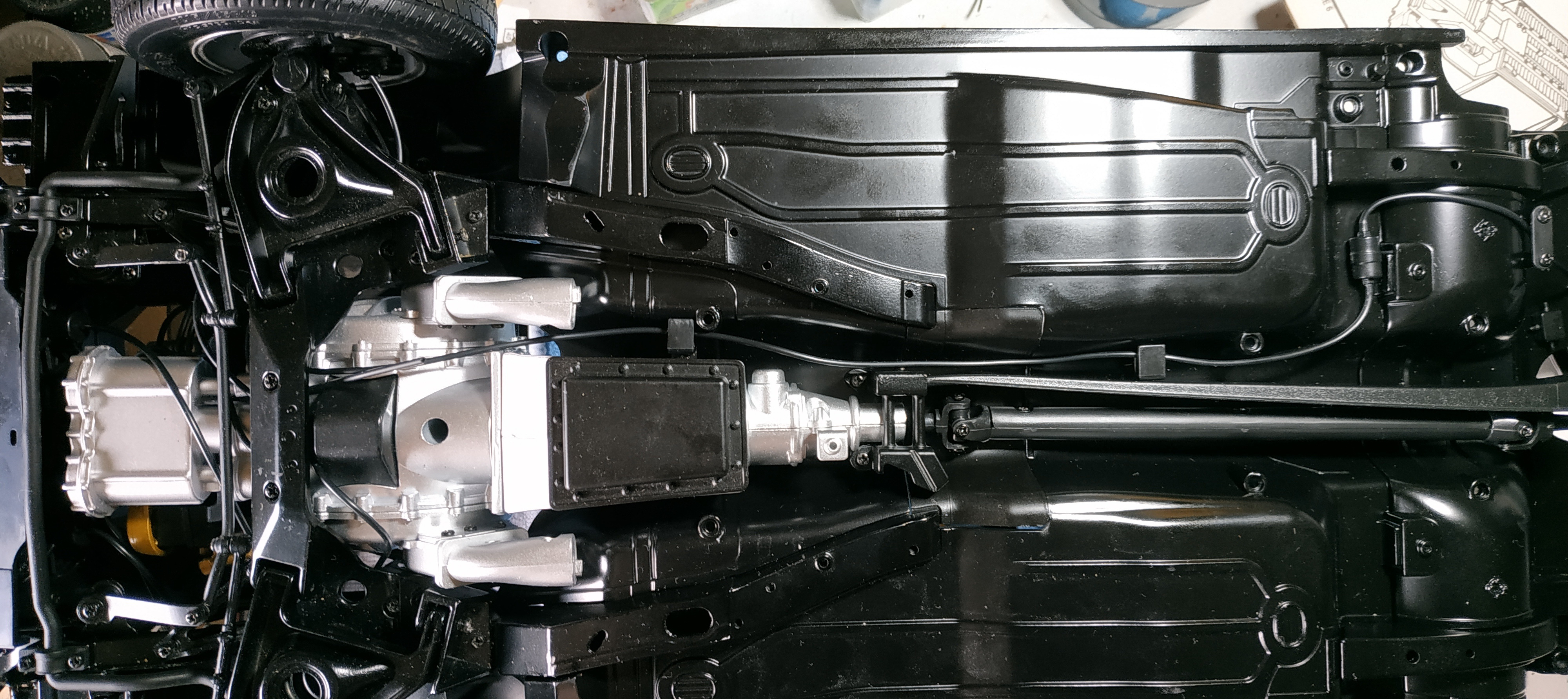

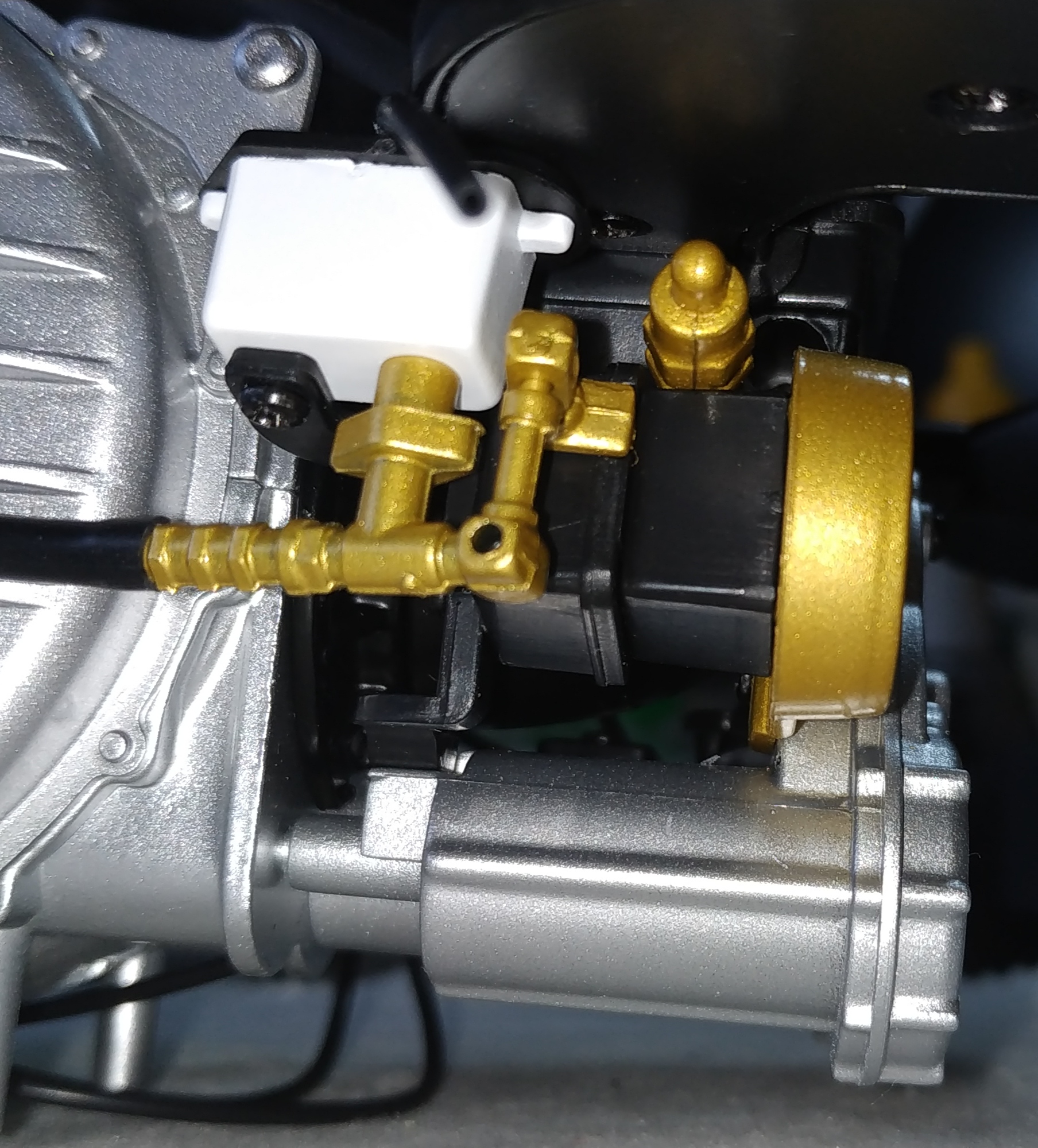

Connection de la conduite de carburant 1 au générateur (étape 9)

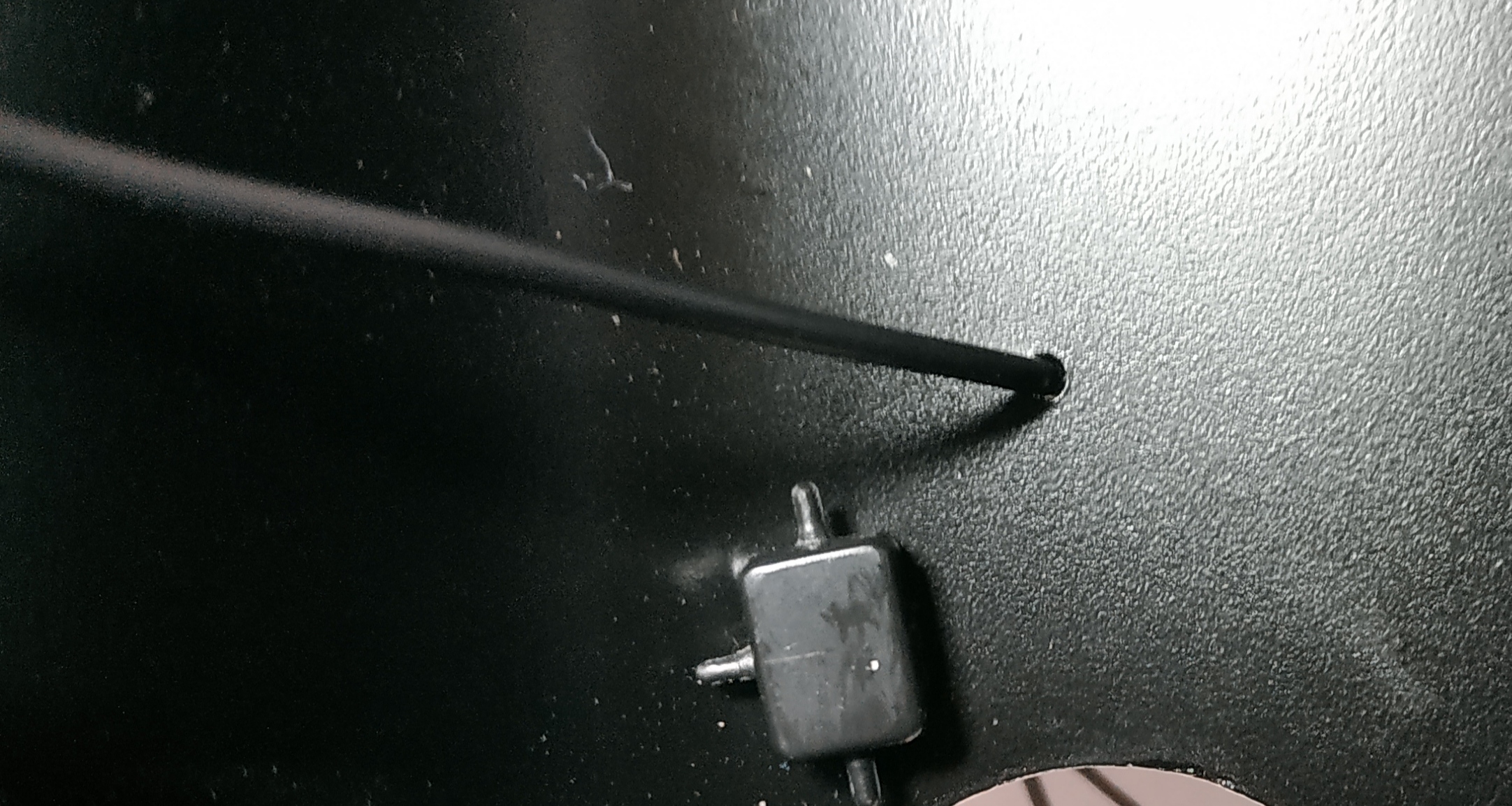

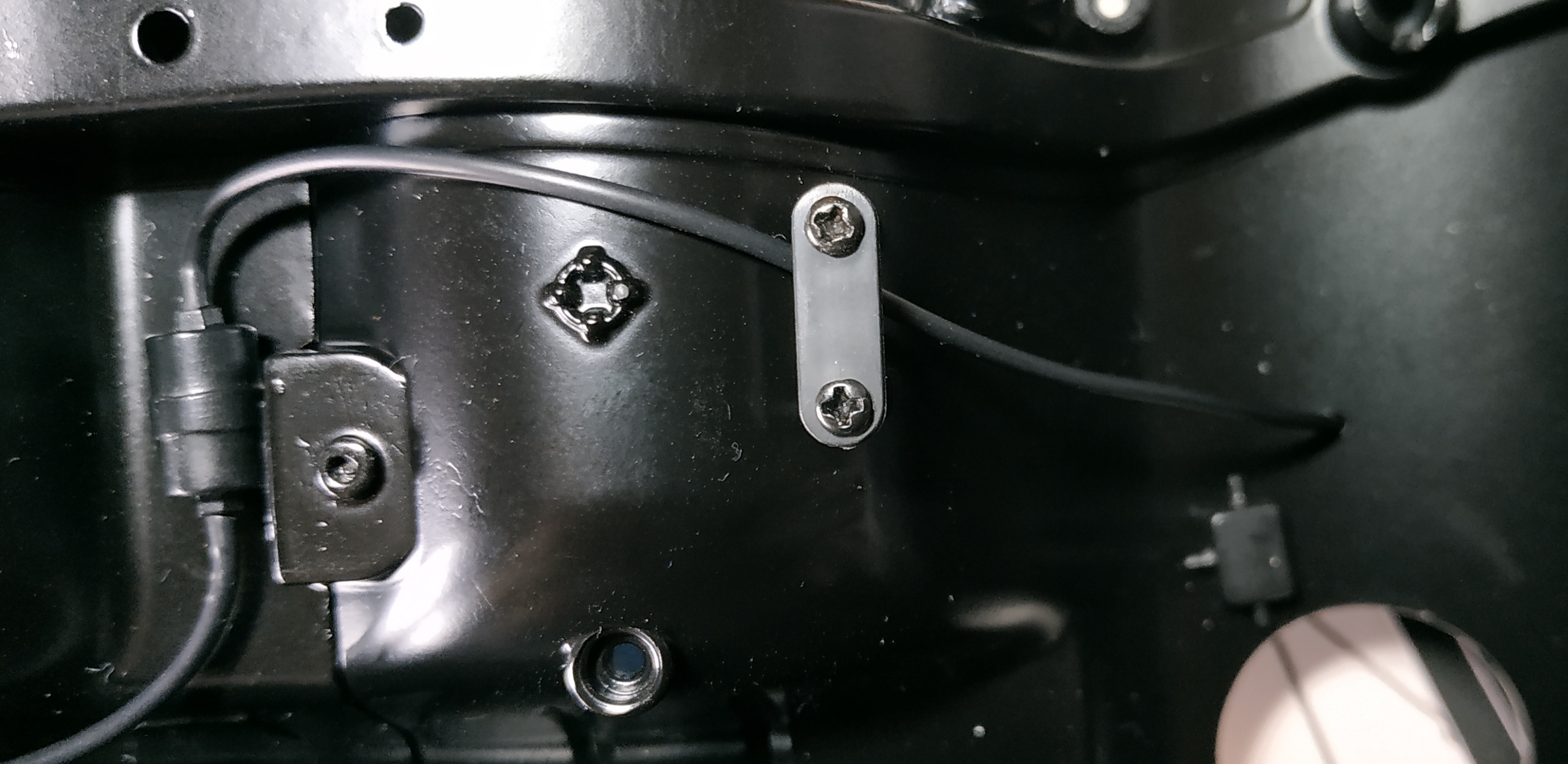

Installation de la conduite de carburant 2 (étape 10)

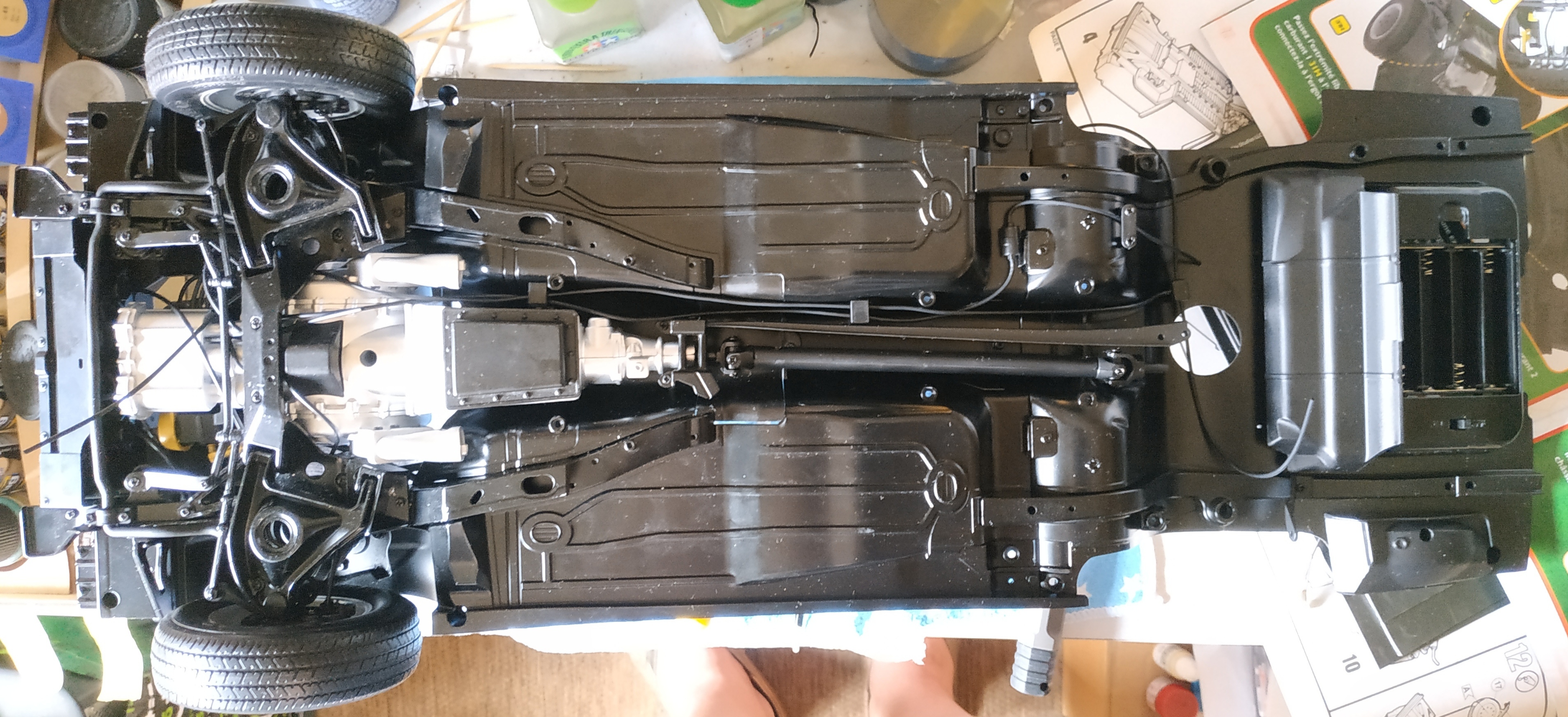

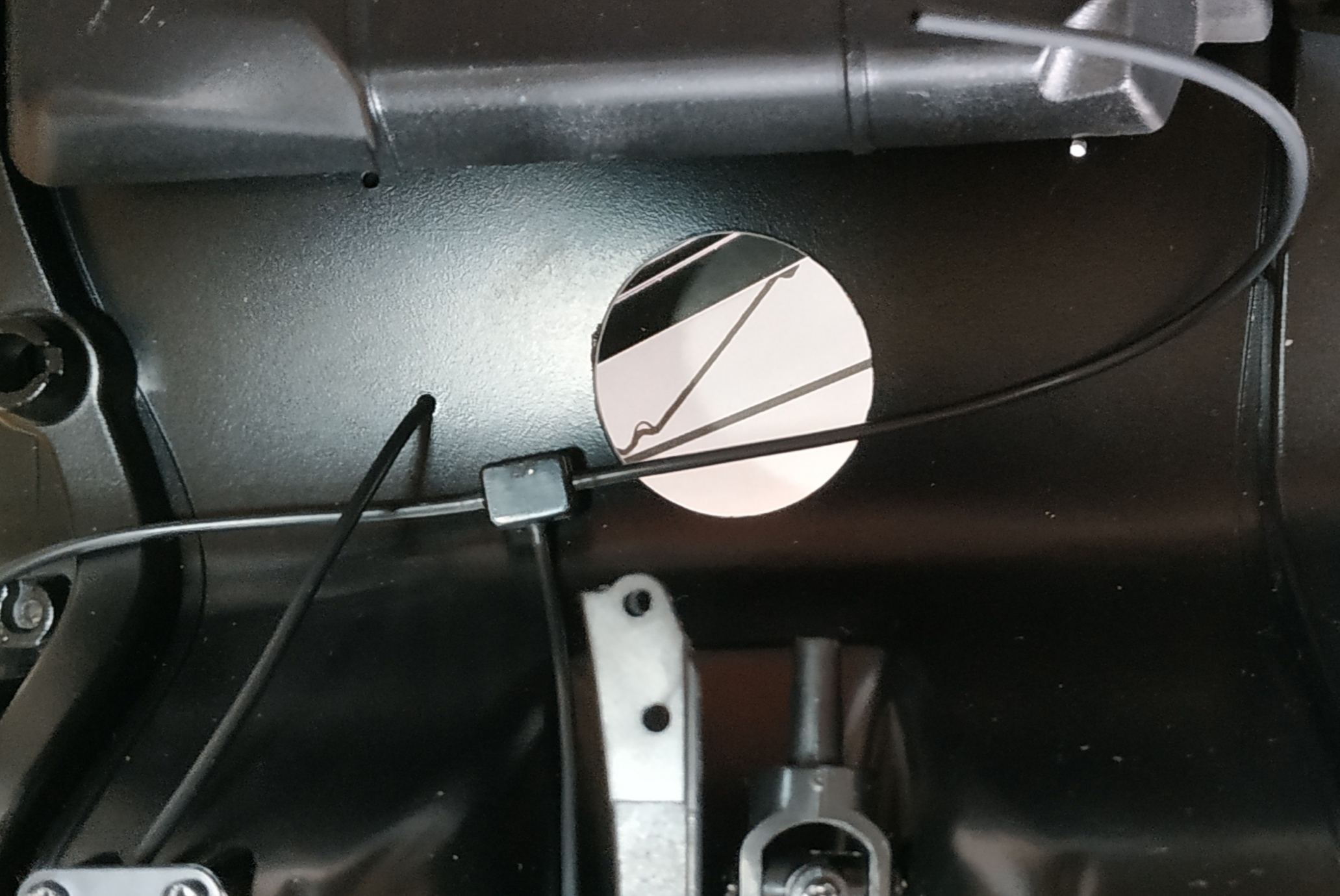

Installation de la conduite de frein arrière et des conduites de frein arrière droite et gauche (étape 11-12-13)

Le numéro 32 inclue les éléments pour le montage de l'échappement côté gauche : échappement gauche 1, échappement gauche 2, échappement gauche 3, échappement gauche 4.

Dans ce numéro, vous monterez l'échappement gauche sur le châssis de votre maquette.

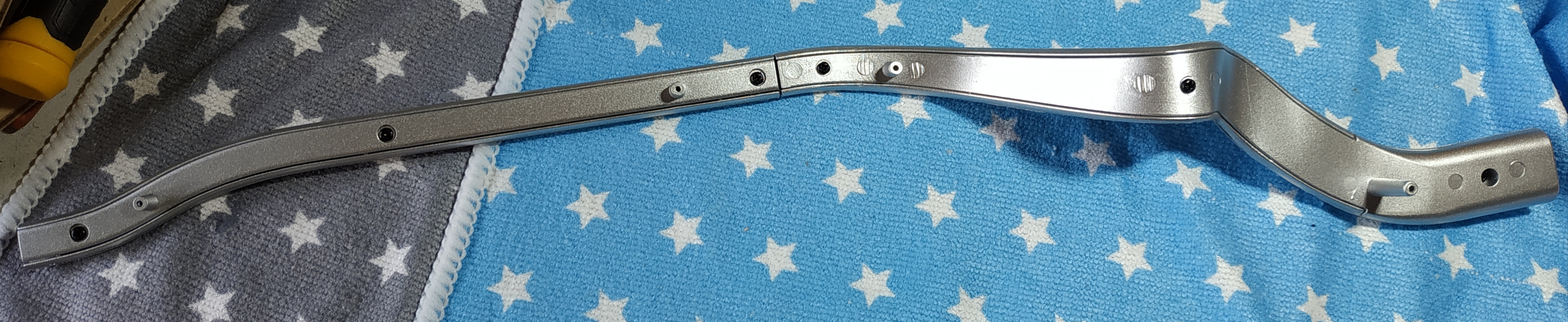

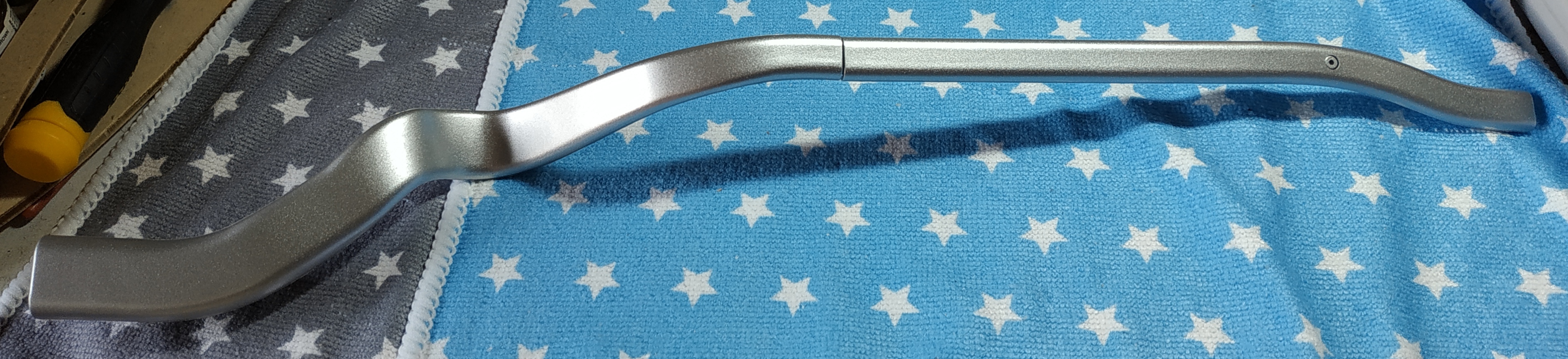

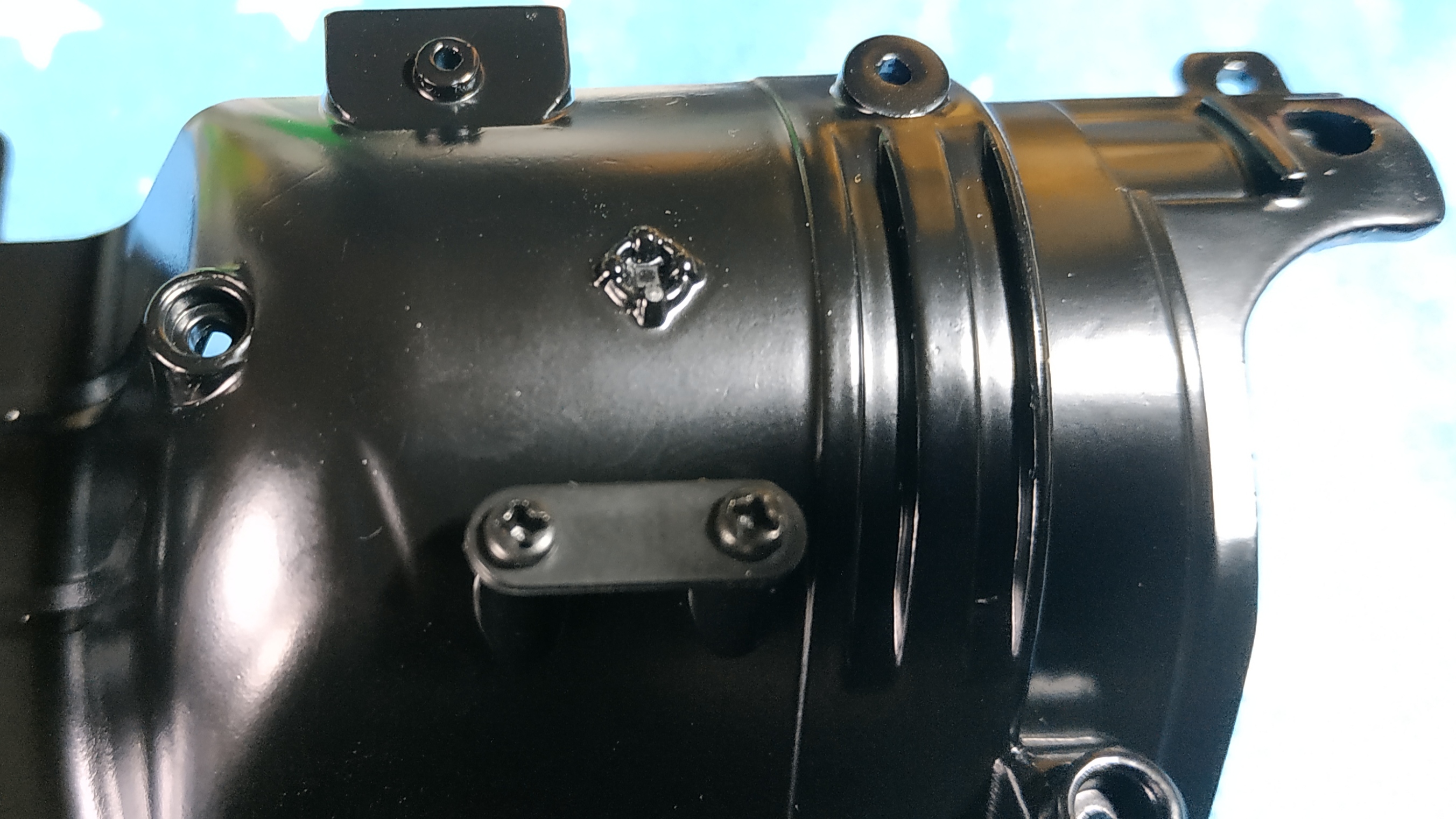

Assemblage de l'échappement côté gauche (étape 1-2-3)

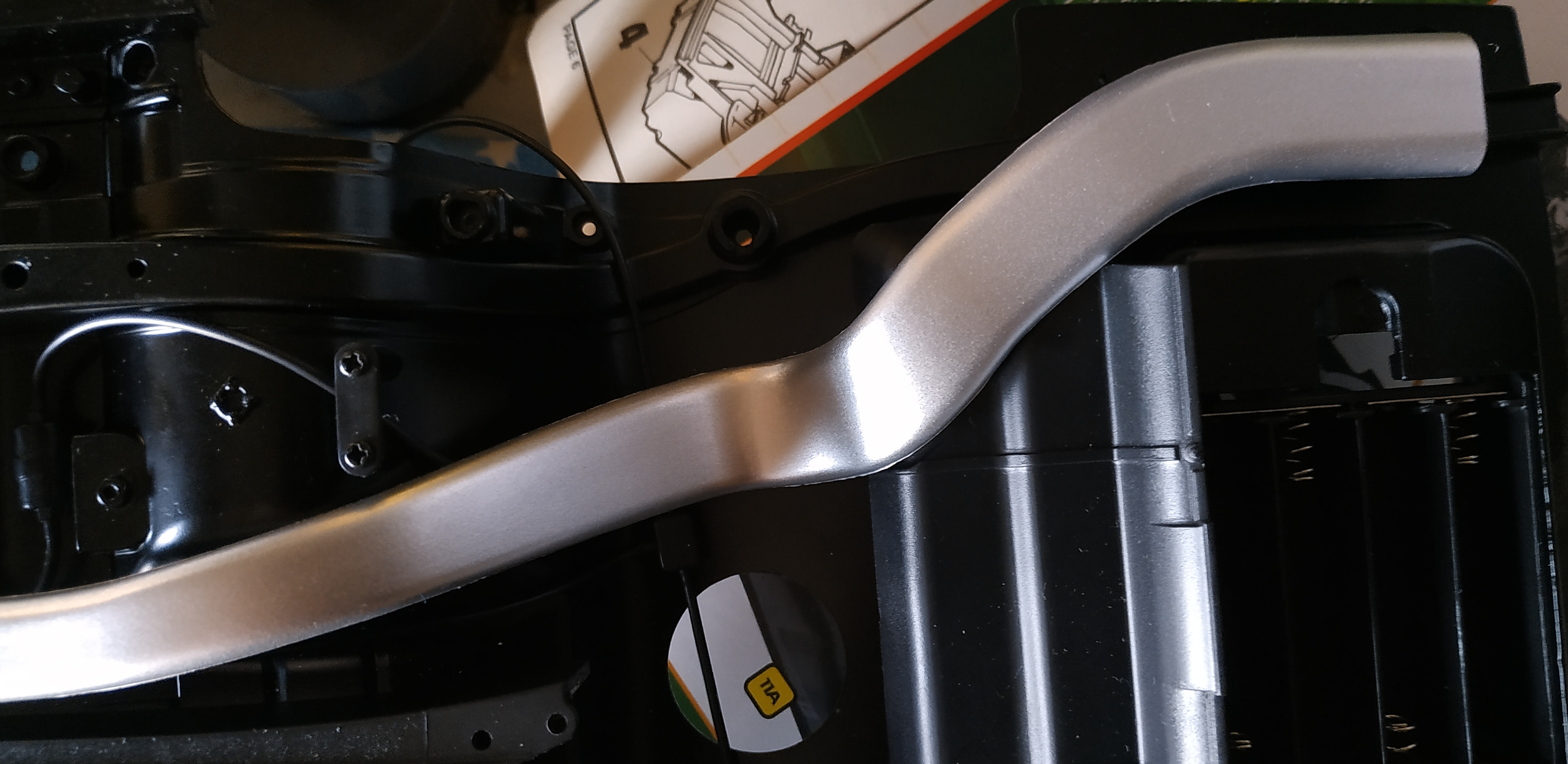

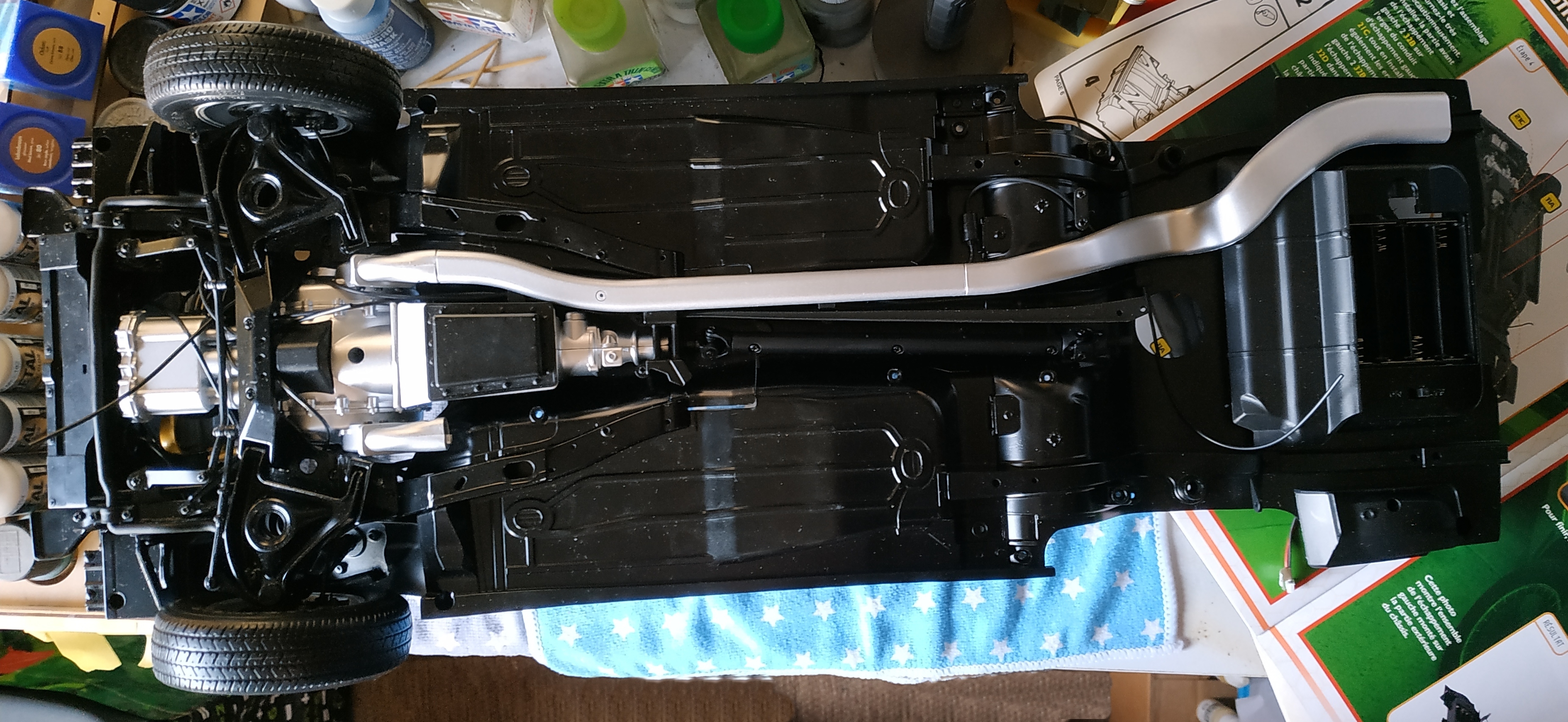

Installation de l'échappement côté gauche sur le châssis (étape 4-5-6)

Le numéro 33 inclue les éléments pour le montage de l'échappement côté droite : échappement gauche 1, échappement gauche 2, échappement gauche 3, échappement gauche 4, patte de maintien des échappements.

Dans ce numéro, vous monterez l'échappement de droite sur le châssis de votre maquette.

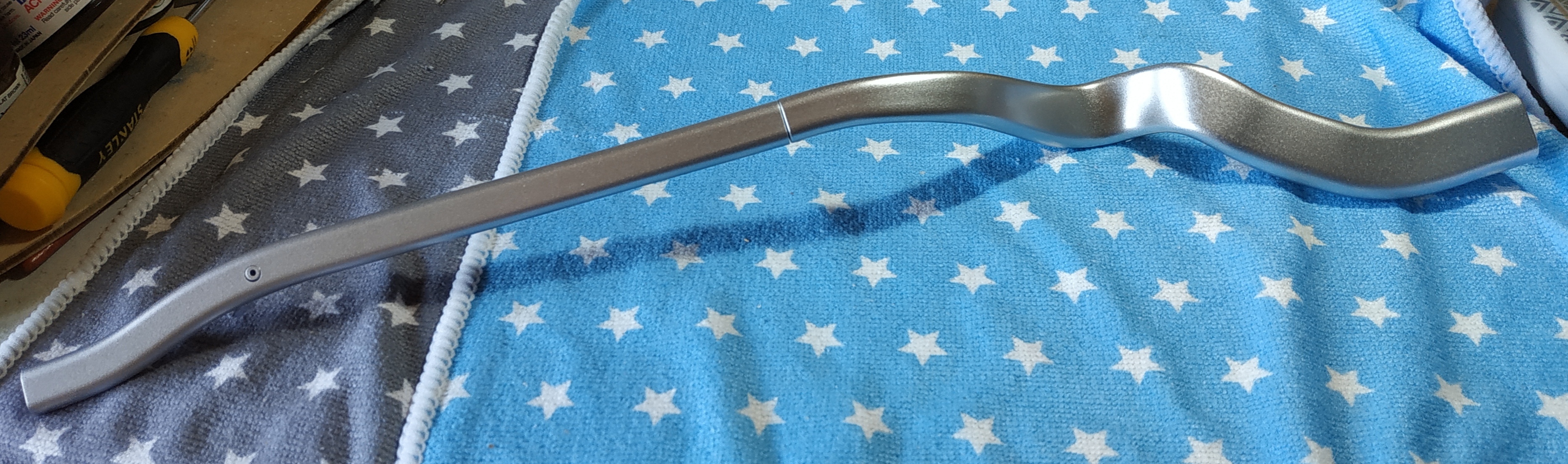

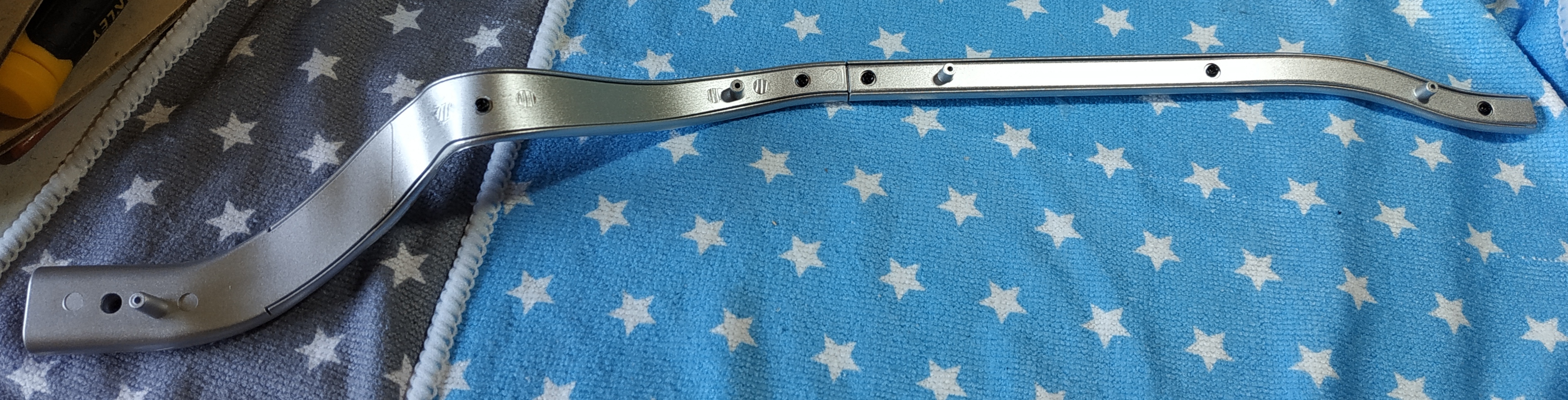

Assemblage de l'échappement côté droite (étape 1-2-3)

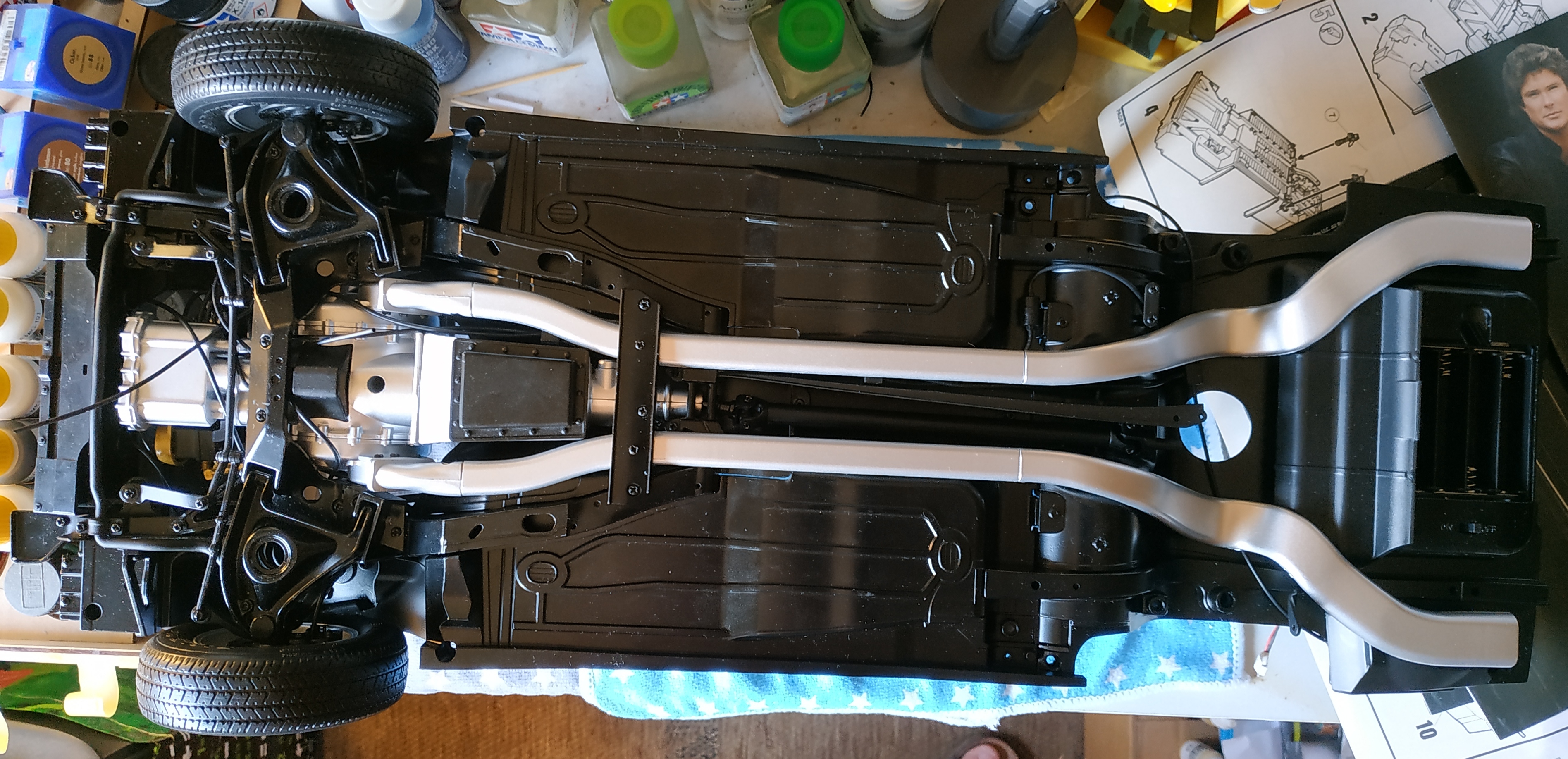

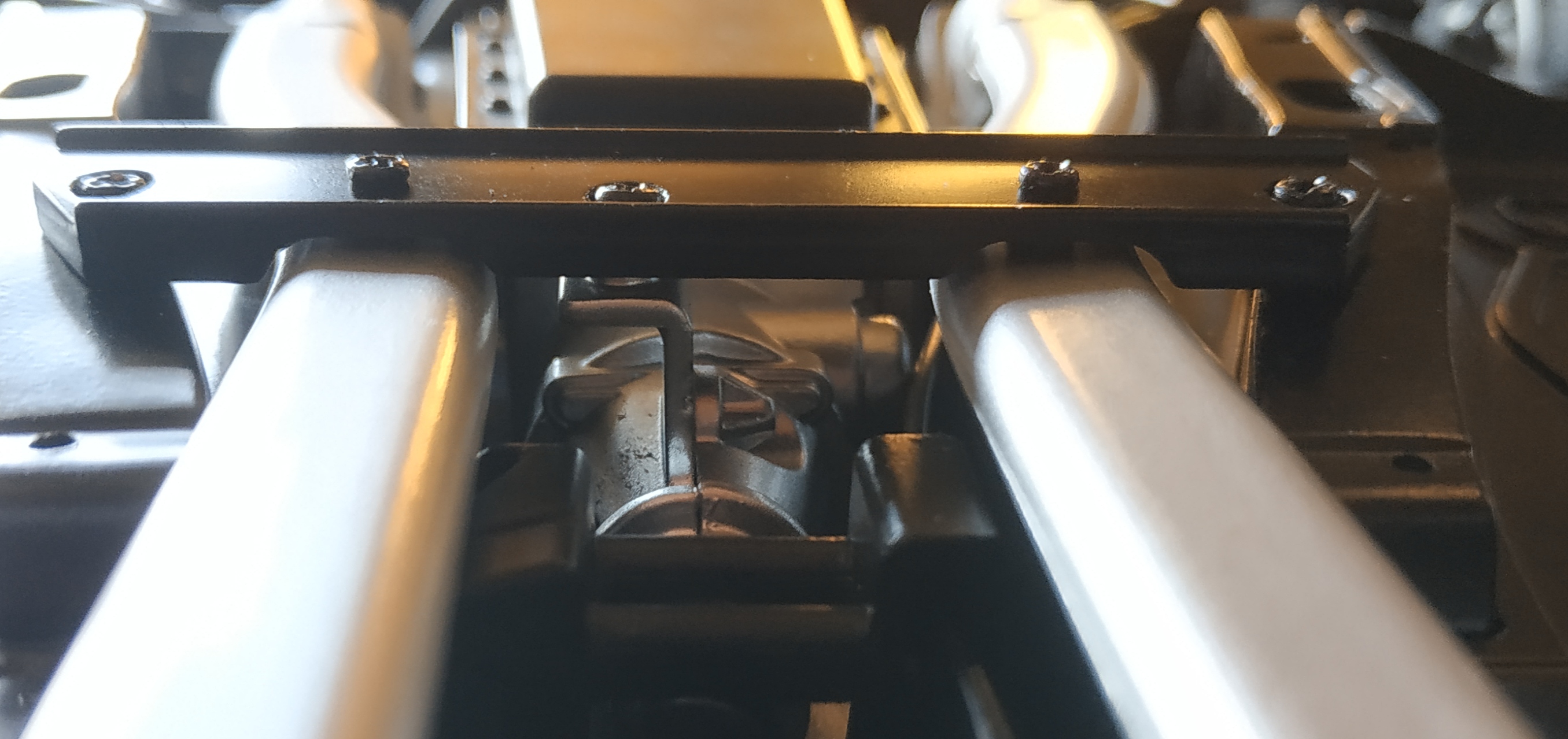

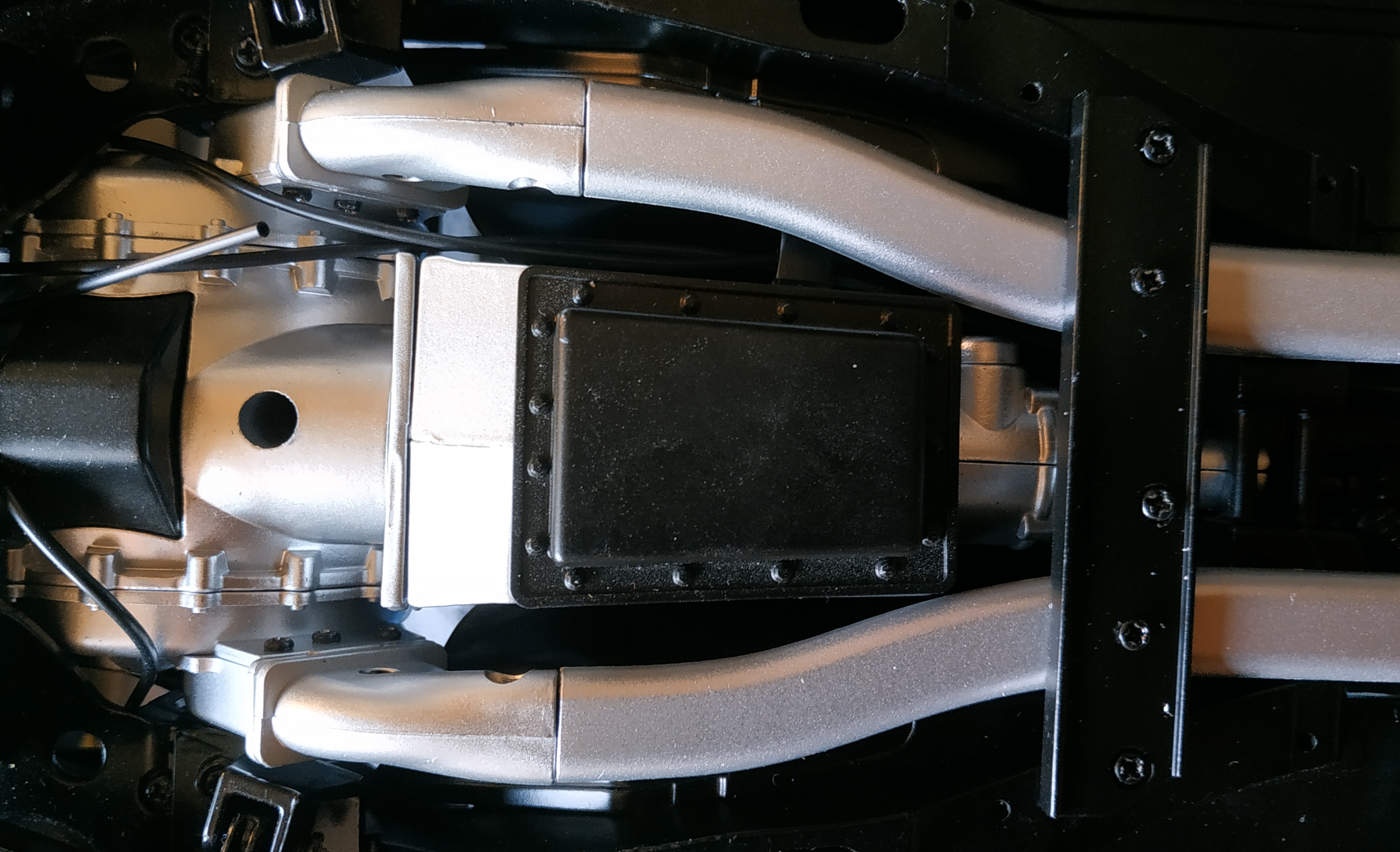

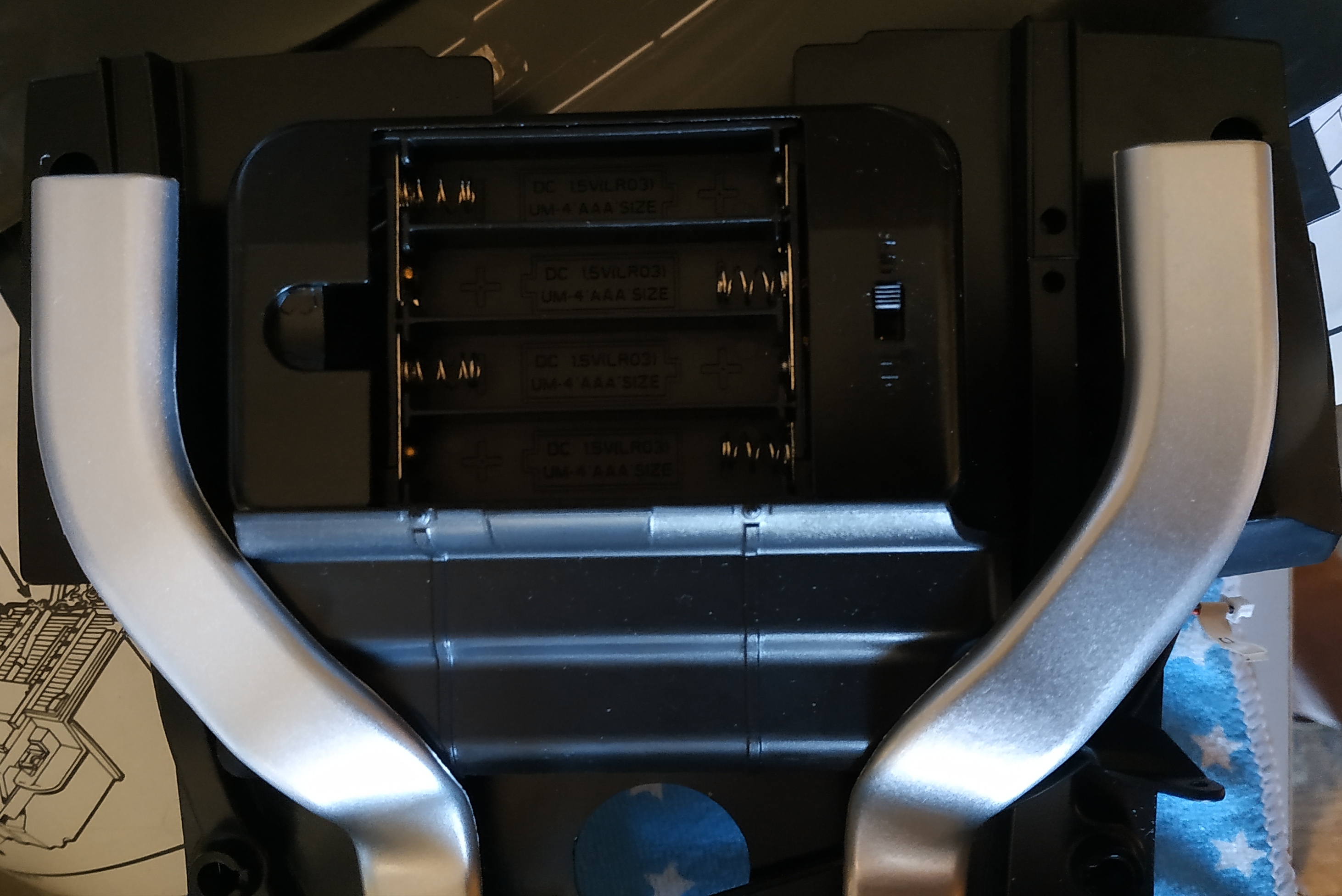

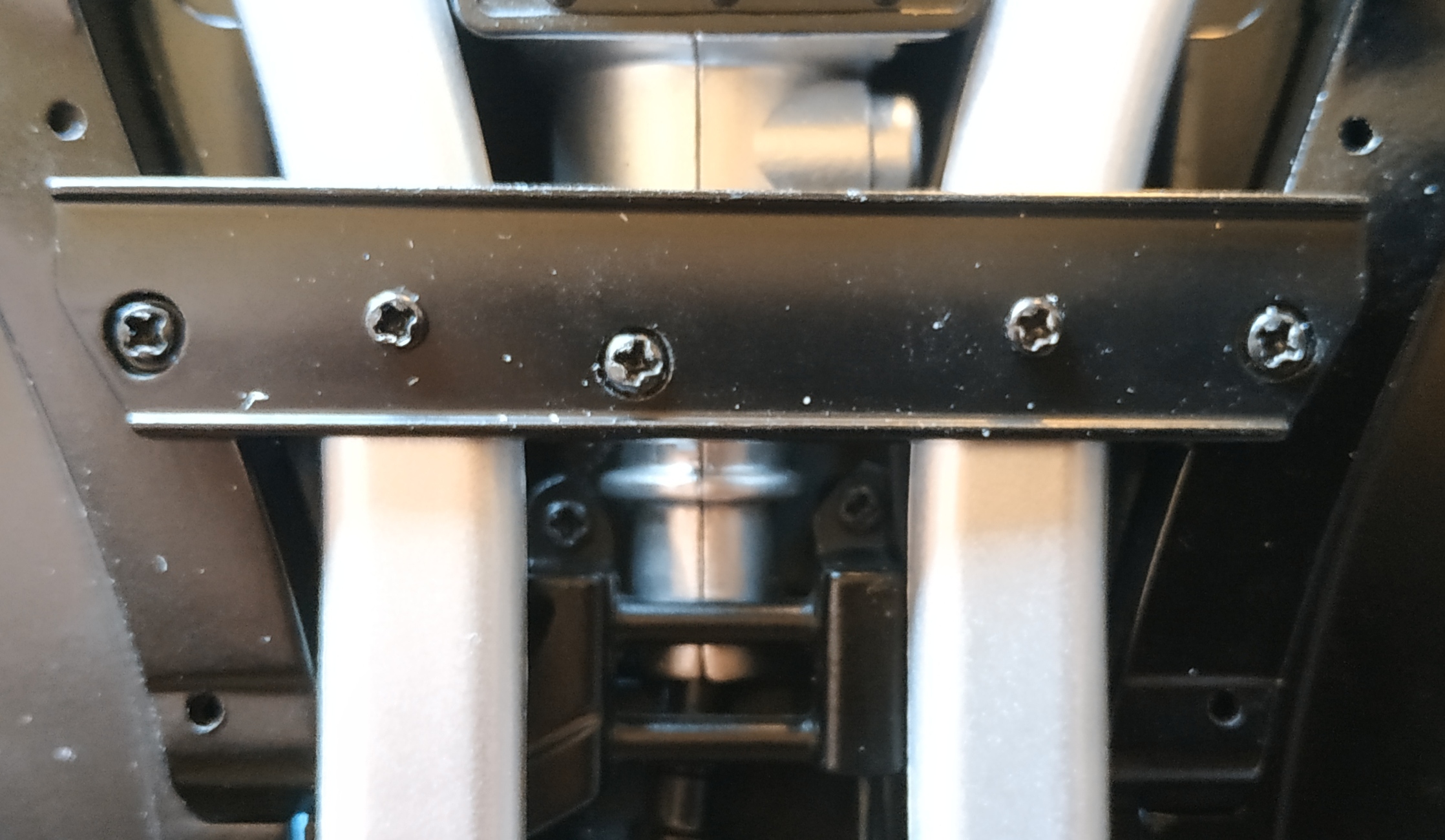

Installation de l'échappement côté droite sur le châssis et de la patte de maintien des échappements (étape 4-5-6-7-8)

Le numéro 34 inclue les éléments pour l'assemblage de l'essieu arrière : essieu arrière, couvercle du différentiel, partie inférieure du différentiel.

Dans ce numéro, vous monterez l'essieu arrière et le boîtier de différentiel de votre maquette.

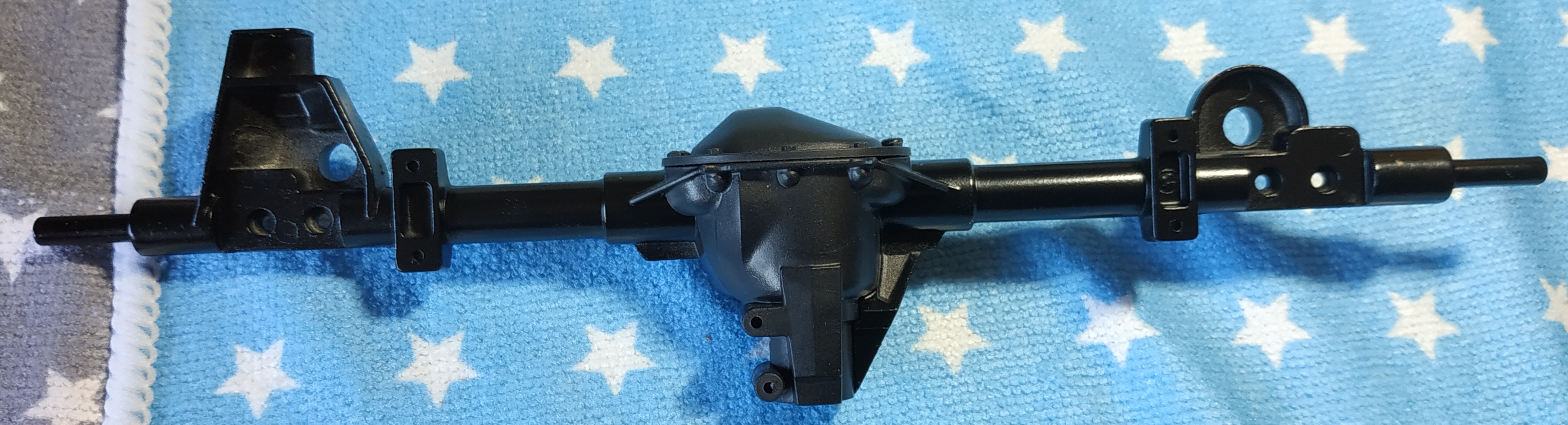

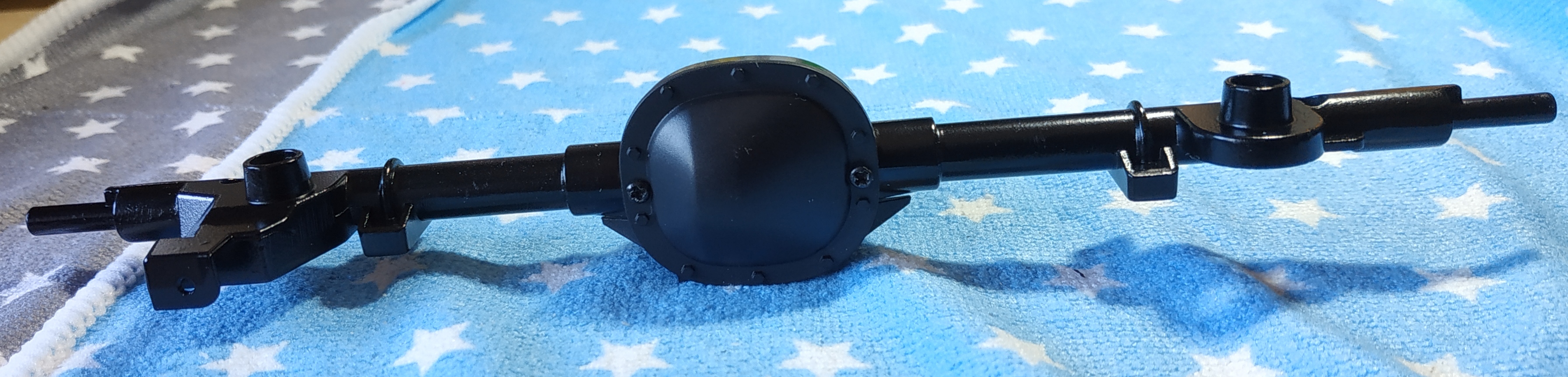

Assemblage de l'essieu arrière (étape 1-2-3-4)

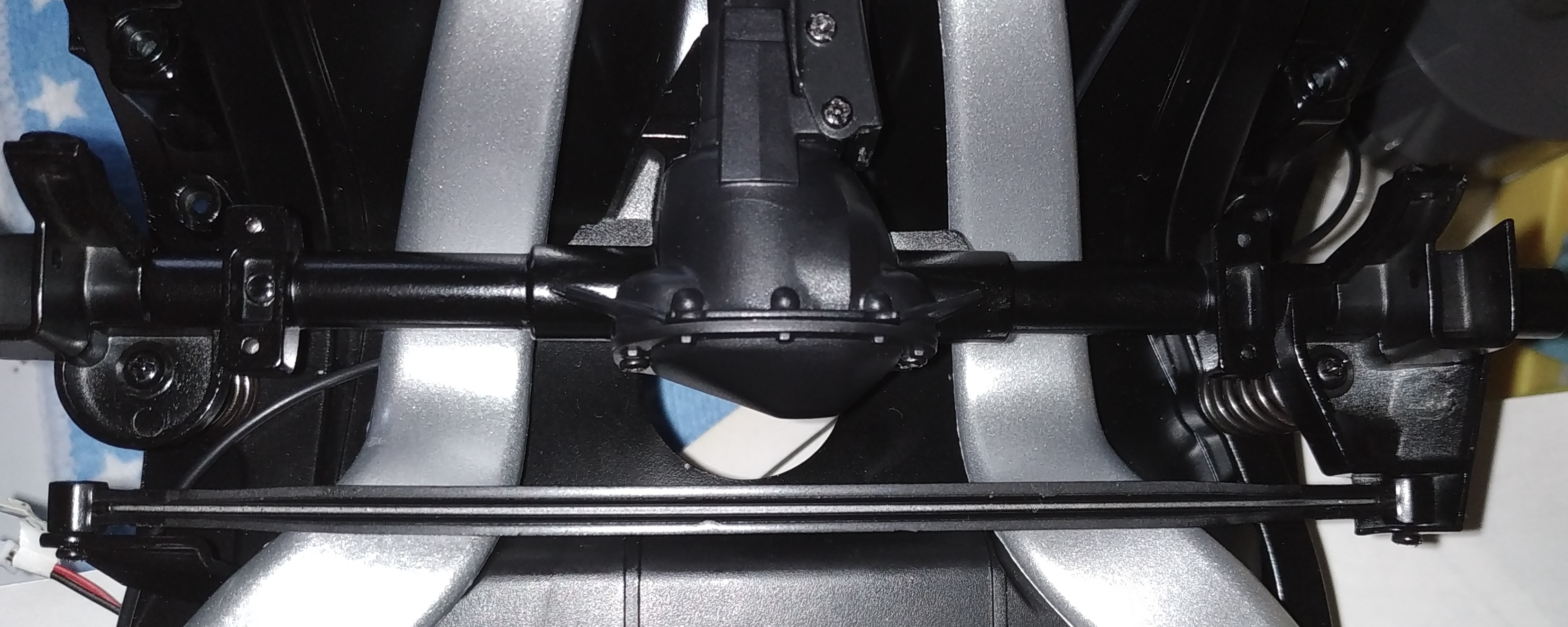

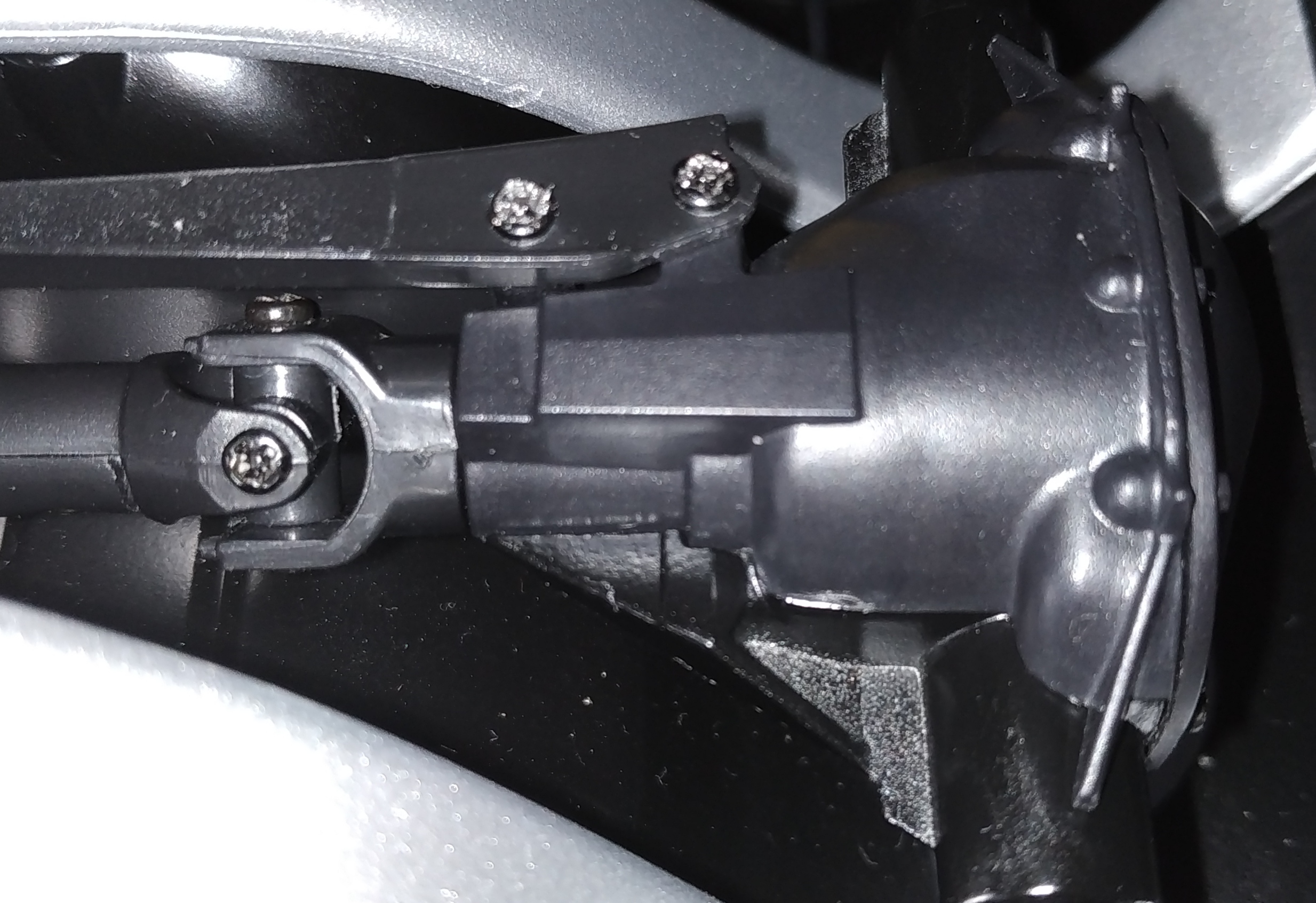

Le numéro 35 inclue les éléments pour le montage de l'essieu arrière sur le châssis : support de l'essieu arrière (gauche), support de l'essieu arrière (droite), jambes de suspension, ressorts de suspension, barre transversale de suspension arrière.

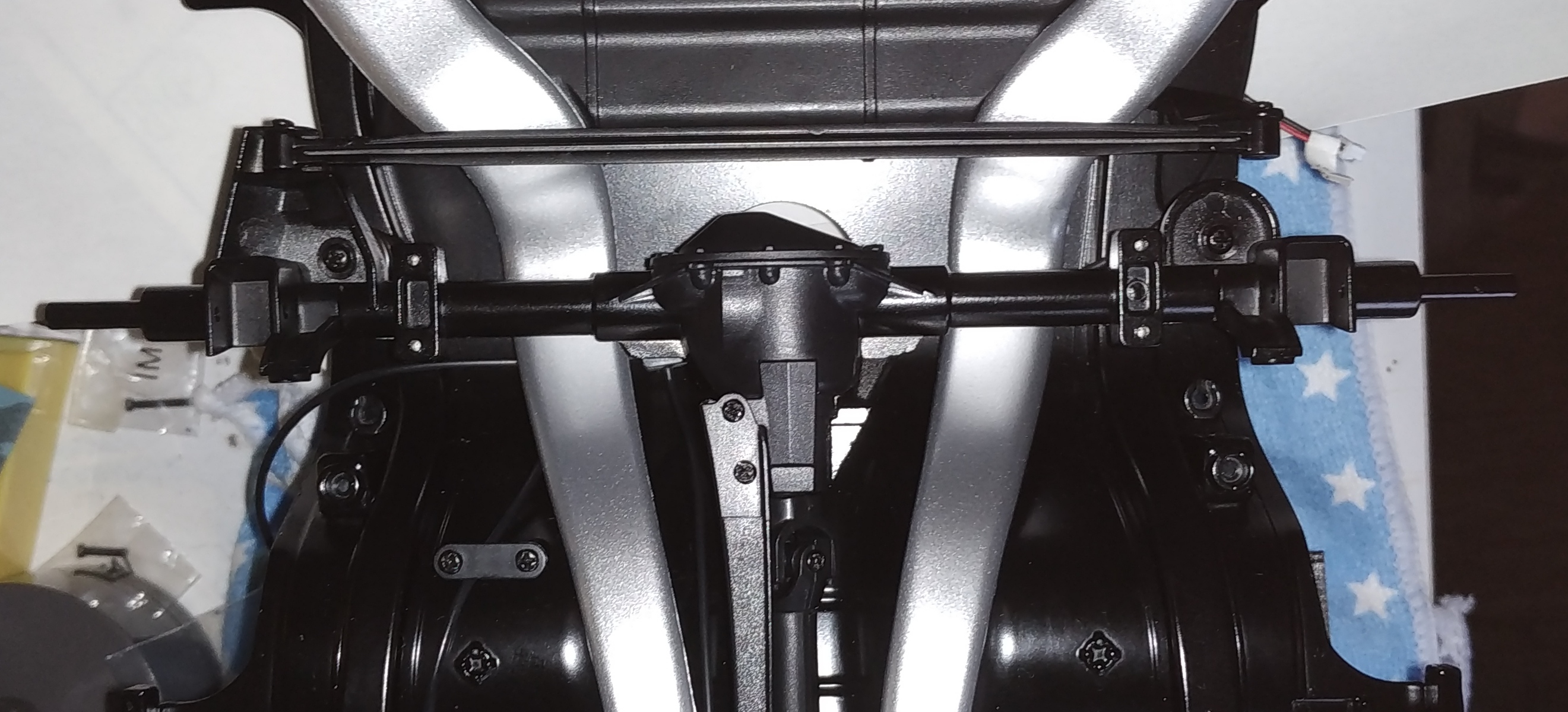

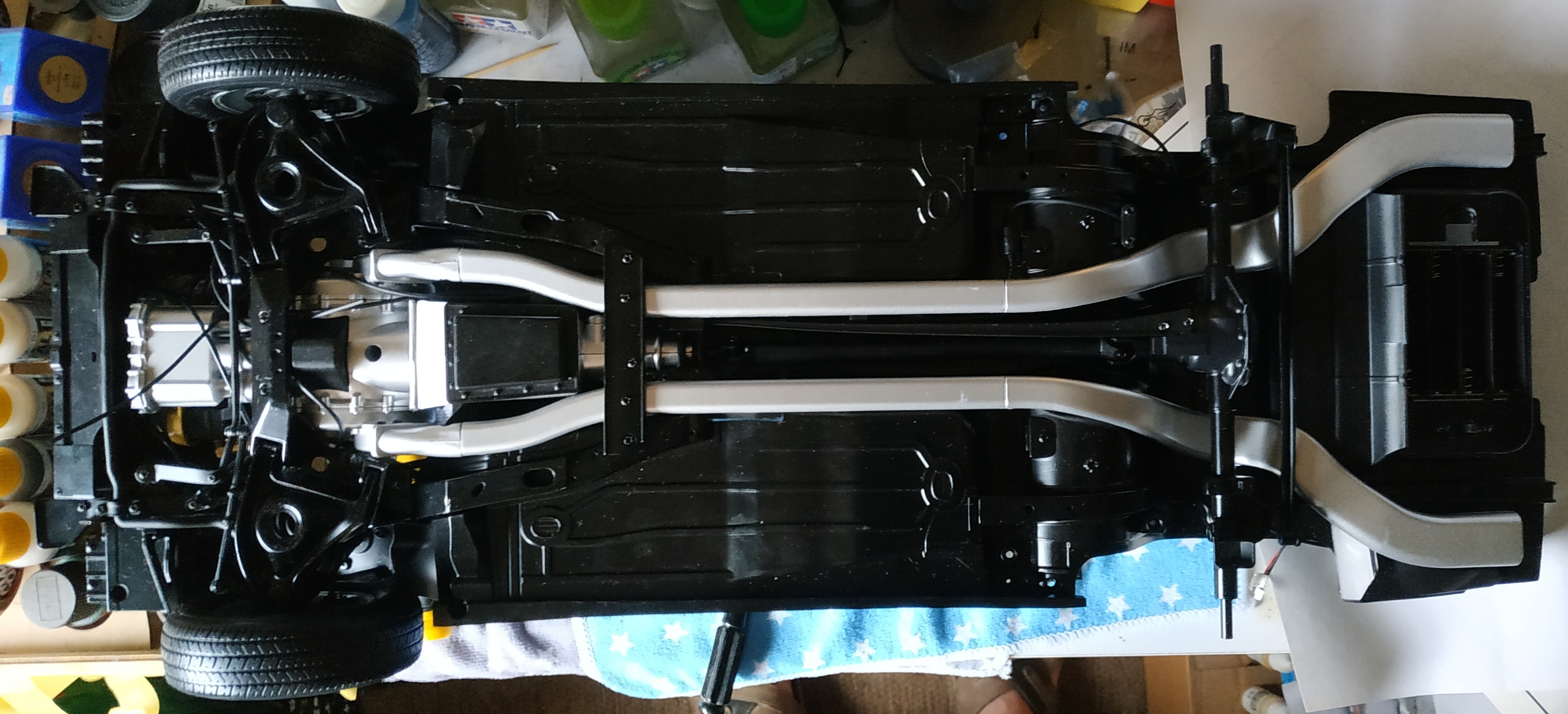

Dans ce numéro, vous monterez l'essieu arrière et les 2 colonnes de suspension sur le châssis.

ENVOI 10

Le numéro 36 inclue les éléments pour le montage de la suspension et du disque de frein : base du bras de suspension inférieur, bras de suspension inférieur gauche, corps cylindrique de la jambe de suspension gauche, jambe de suspension gauche, base du corps cylindrique gauche, base du disque de frein, arrivée de liquide de frein, disque de frein.

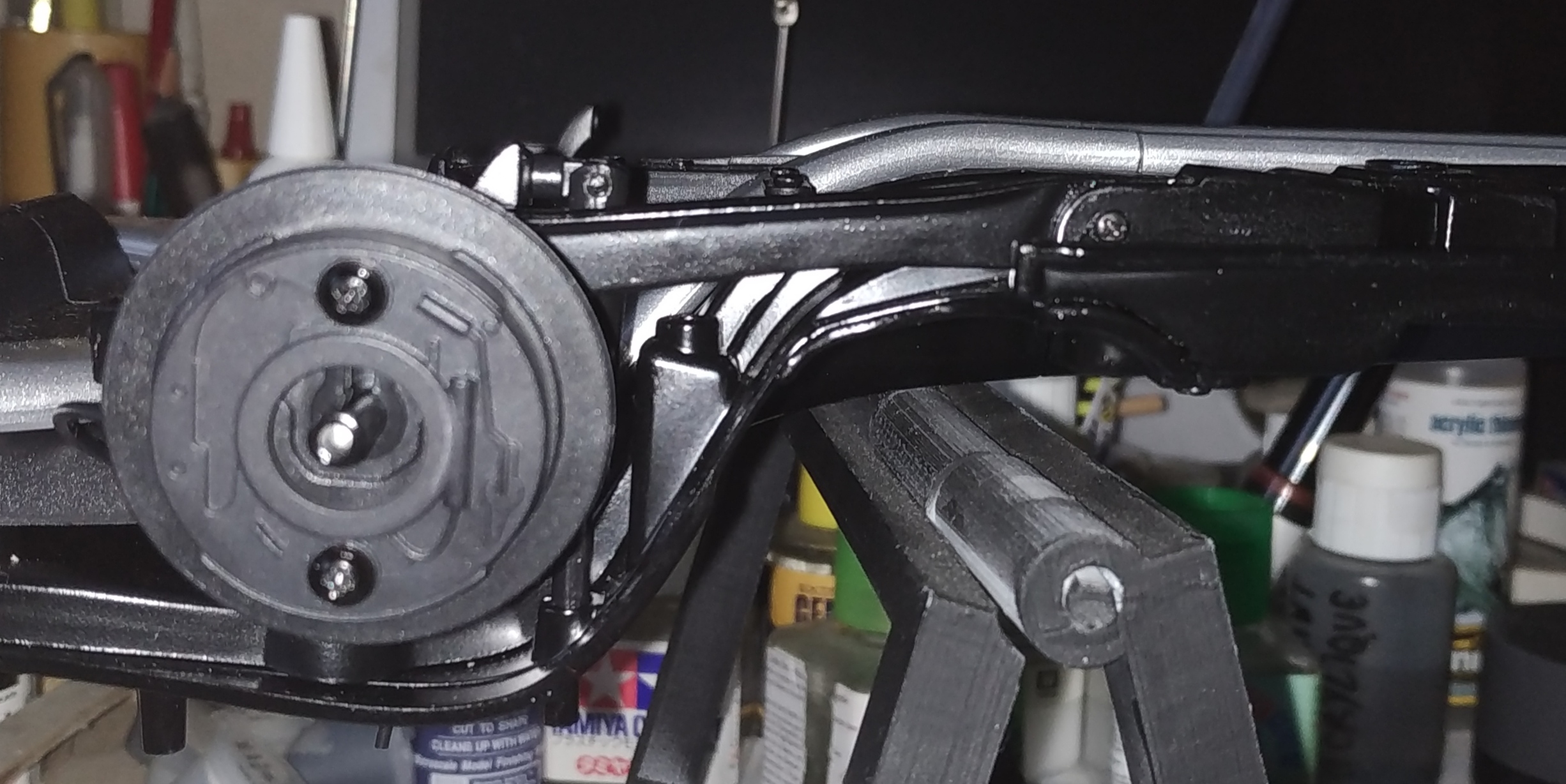

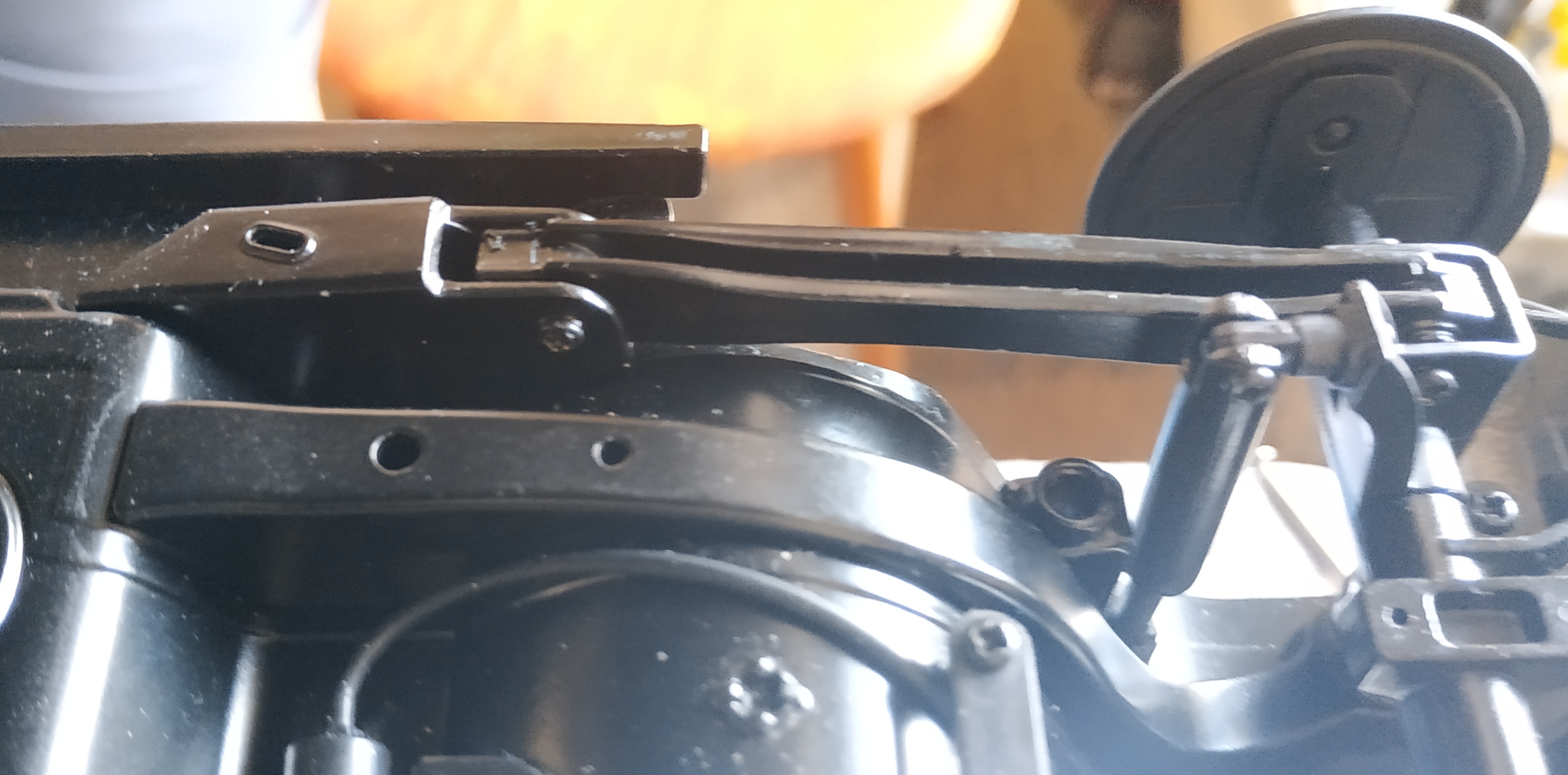

Dans ce numéro, vous allez assembler la jambe de suspension, le bras de suspension et le disque de frein sur le côté gauche de l'essieu arrière.

Le numéro 37 inclue les éléments pour le montage de la roue arrière gauche : pneu arrière gauche, enjoliveur de roue arrière gauche, partie extérieure de la jante arrière gauche, partie intérieure de la jante arrière gauche, tambour de frein arrière, rondelle.

Dans ce numéro, vous allez assembler le tambour de frein et les pièces qui composent la roue arrière gauche.

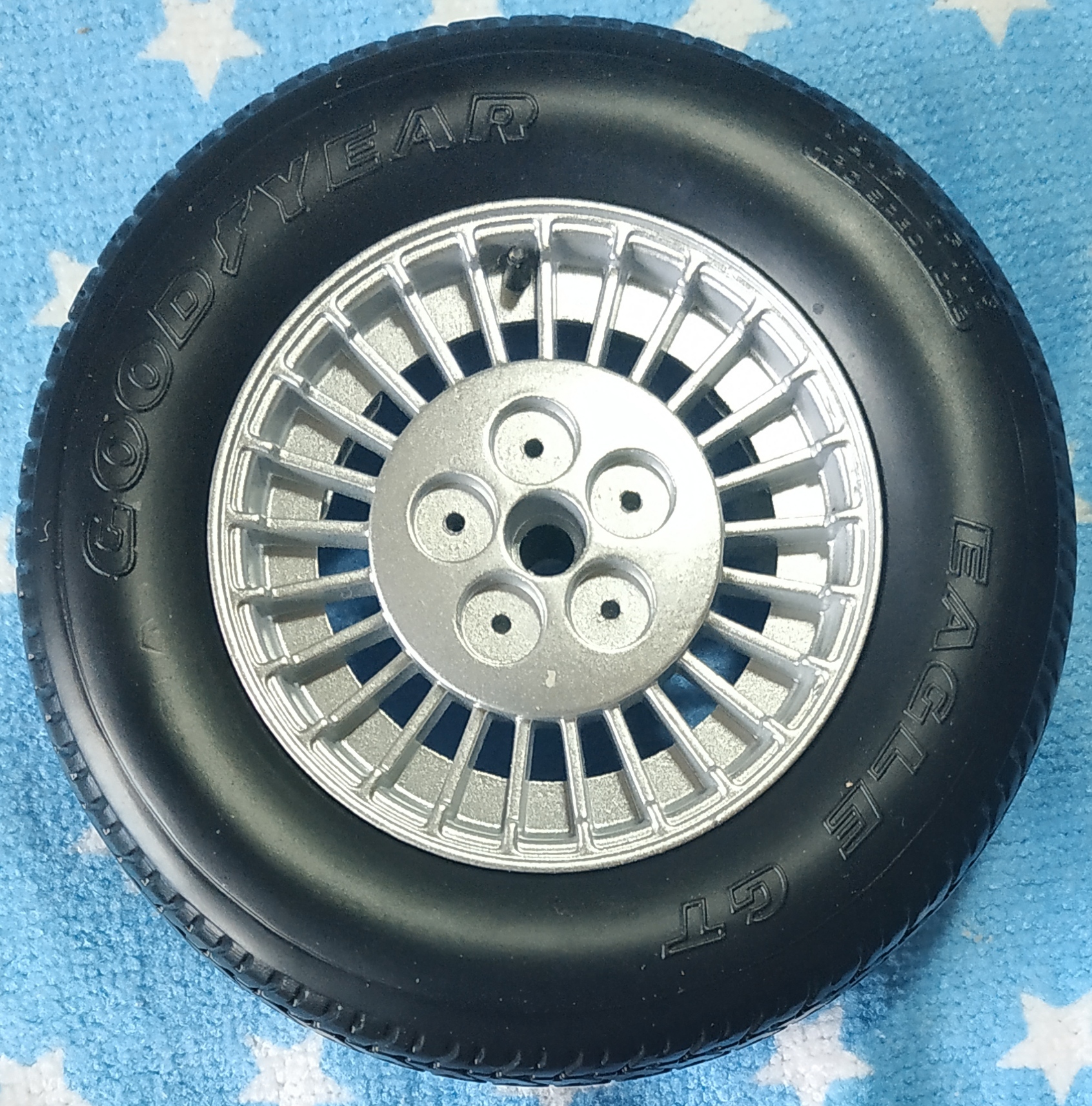

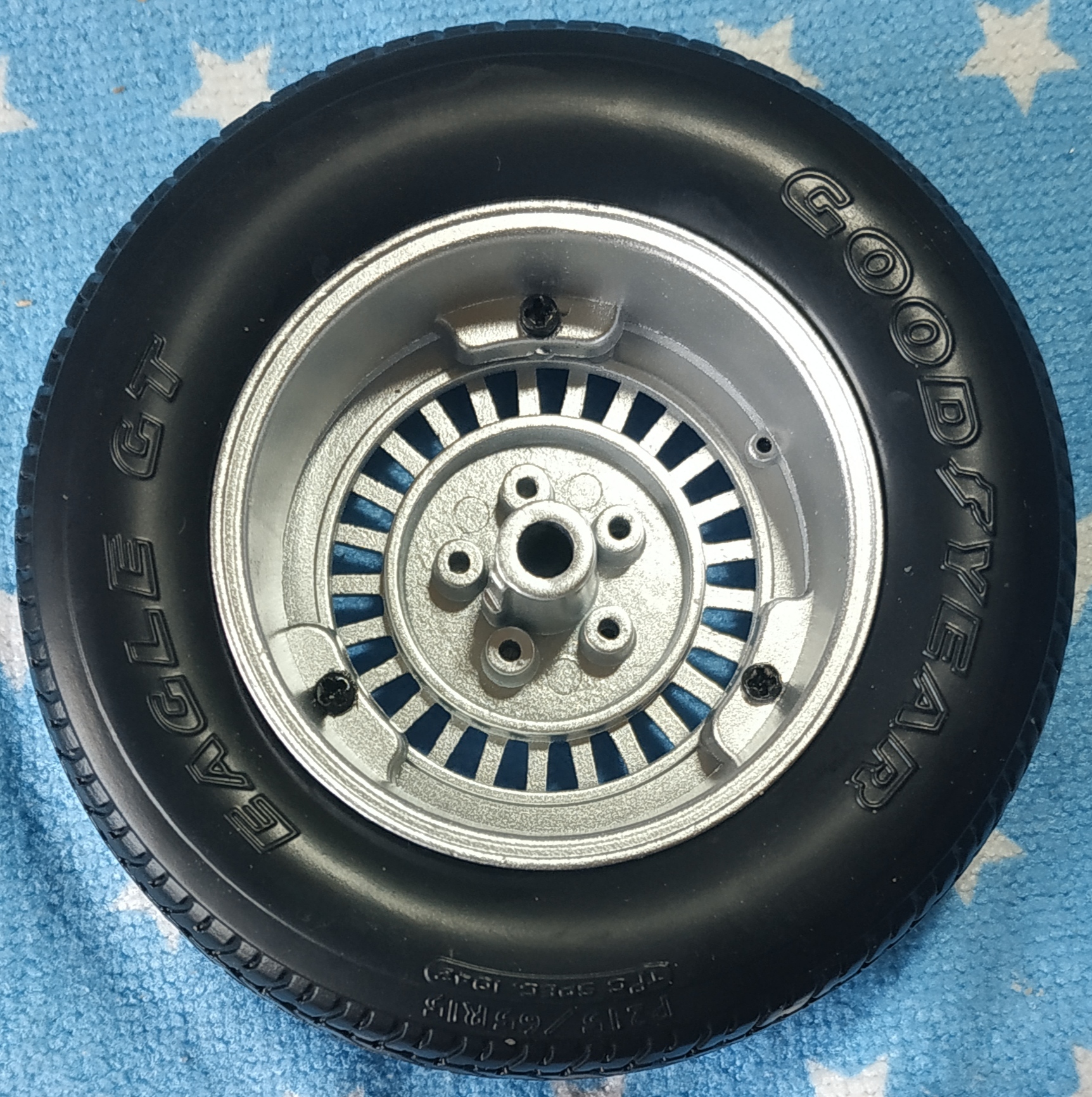

étapes 1 à 2

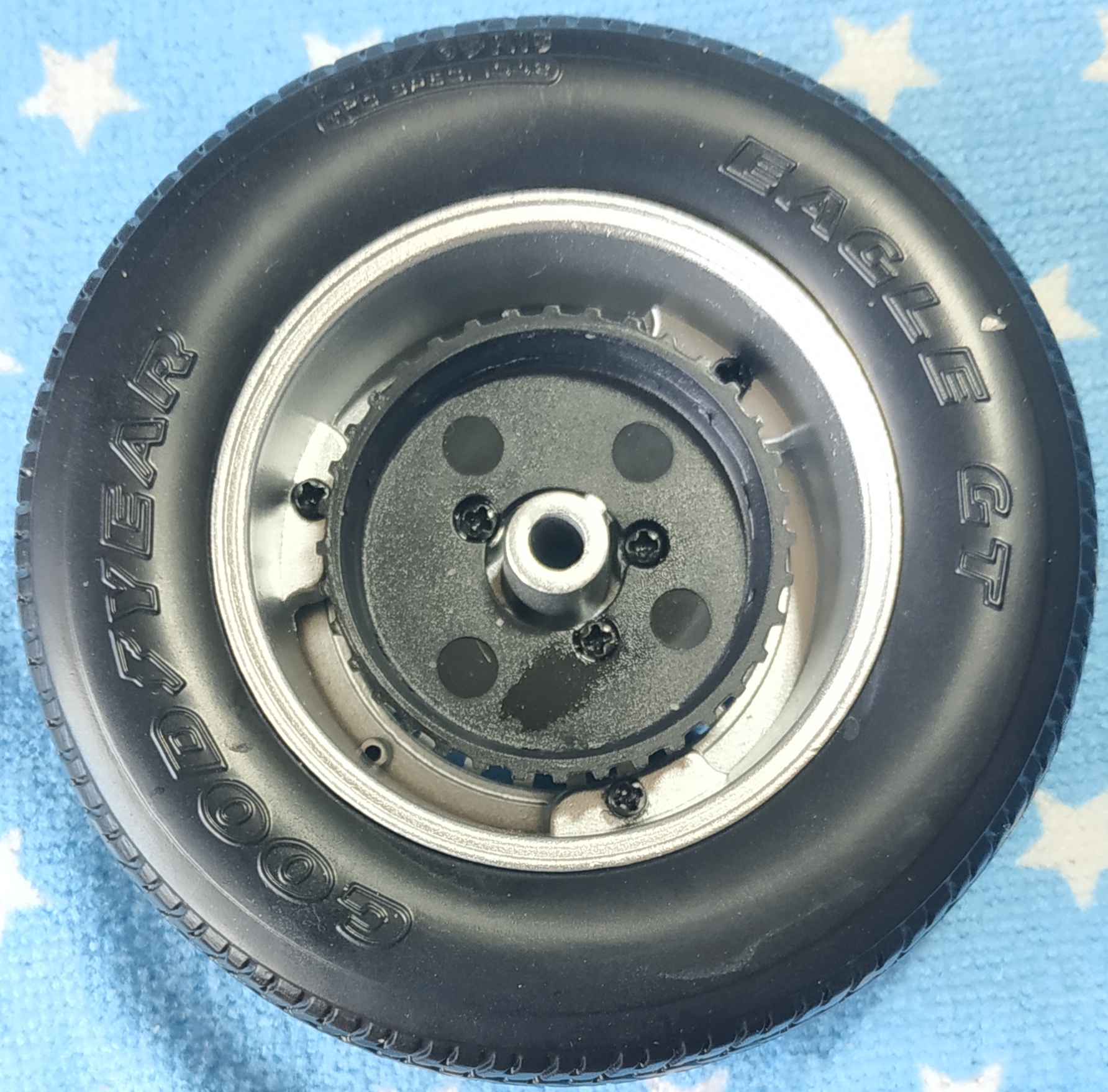

montage de la roue arrière gauche, étape 3
étape 3

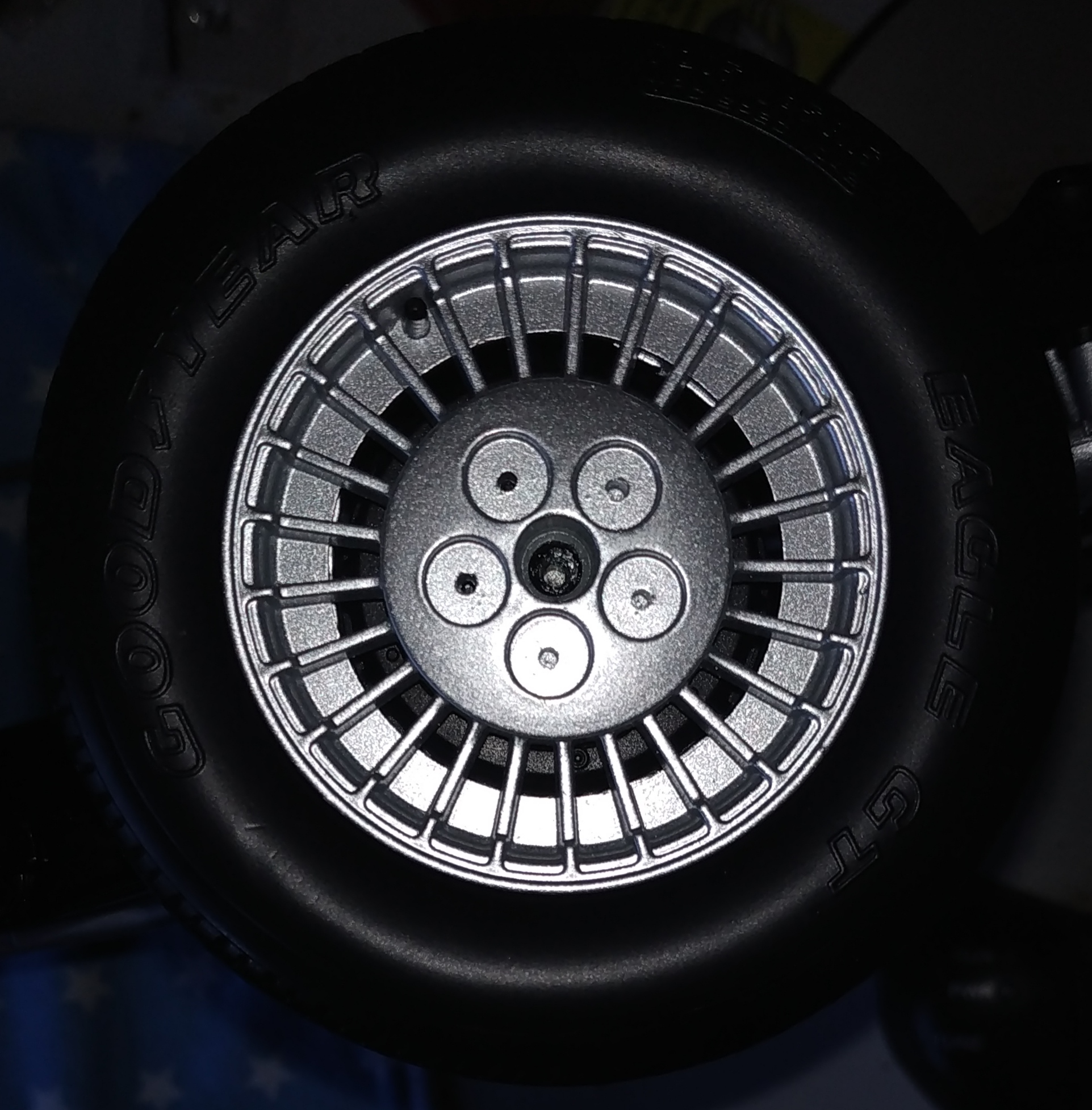

montage de la roue arrière gauche, étape 4
étape 4

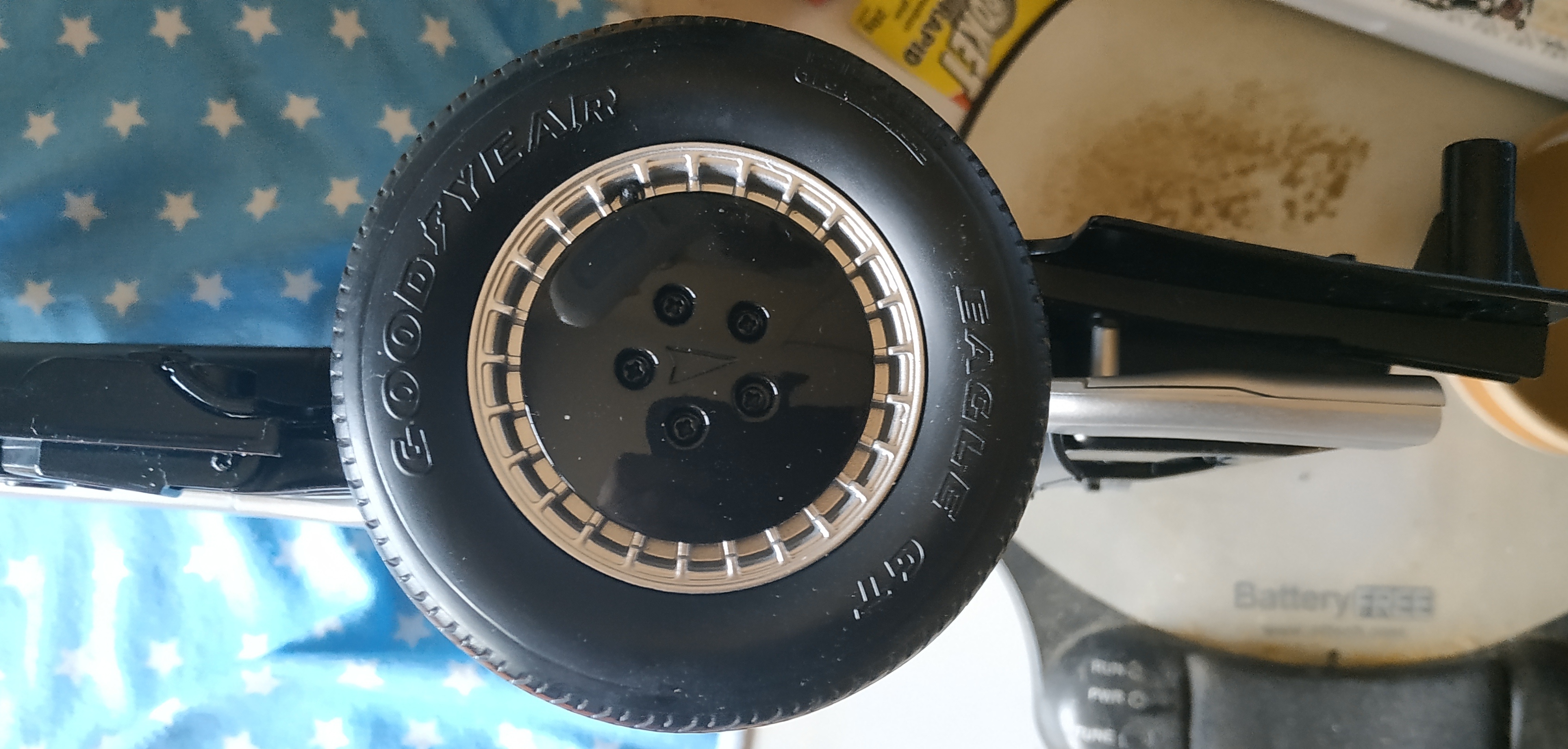

montage de la roue arrière gauche, étape 5
étape 5 et résultat

Le numéro 38 inclue les éléments pour le montage du disque de frein et de la suspension arrière droite : base du bras de suspension inférieur, bras de suspension inférieur droit, corps cylindrique de la jambe de suspension droite, jambe de suspension droite, base du corps cylindrique droit, base du disque de frein, arrivée de liquide de frein, disque de frein.

Il s'agit du même montage que le numéro 36.

Dans ce numéro, vous monterez la jambe et le bras de suspension ainsi que le disque de frein sur le côté droit de l'essieu arrière.

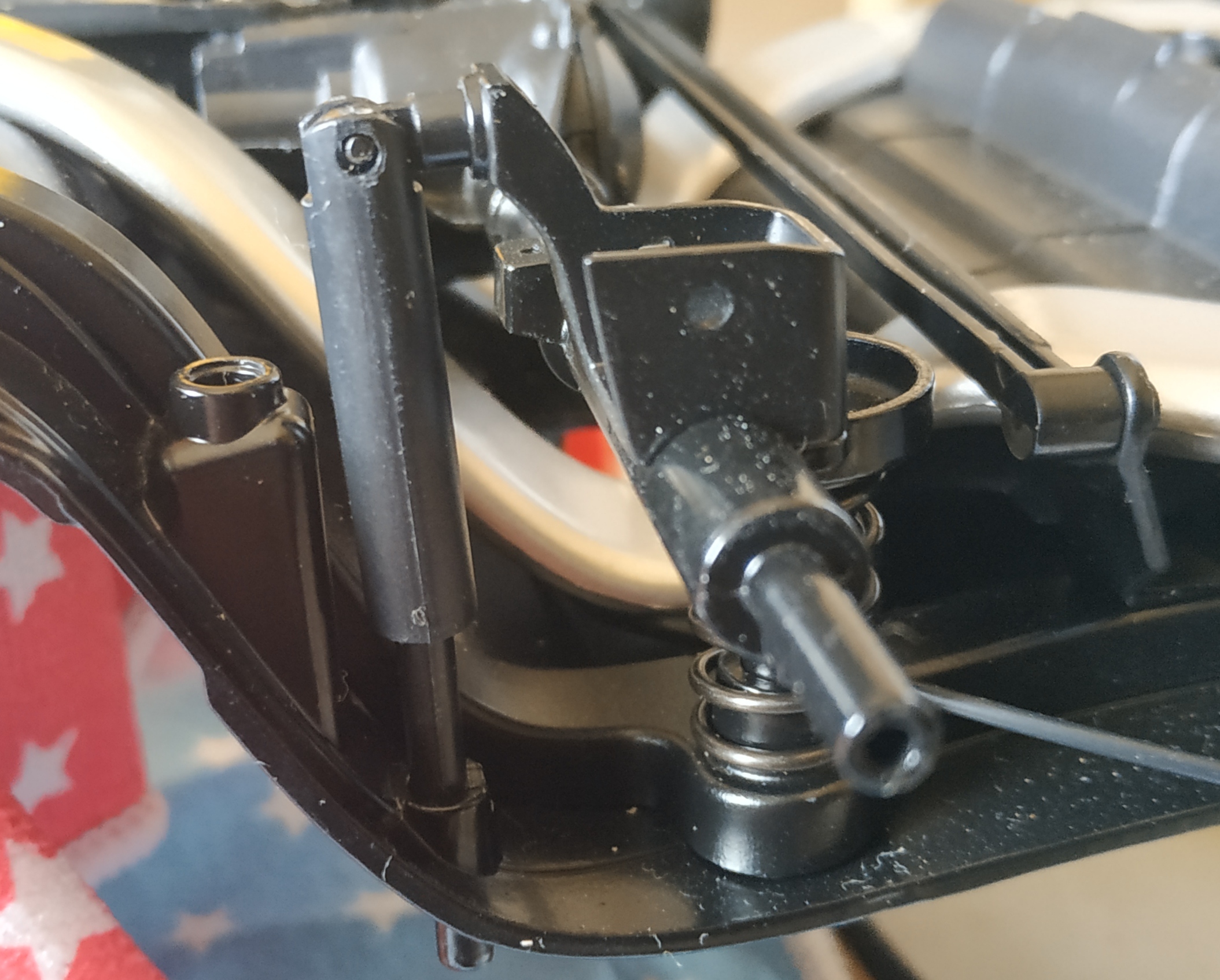

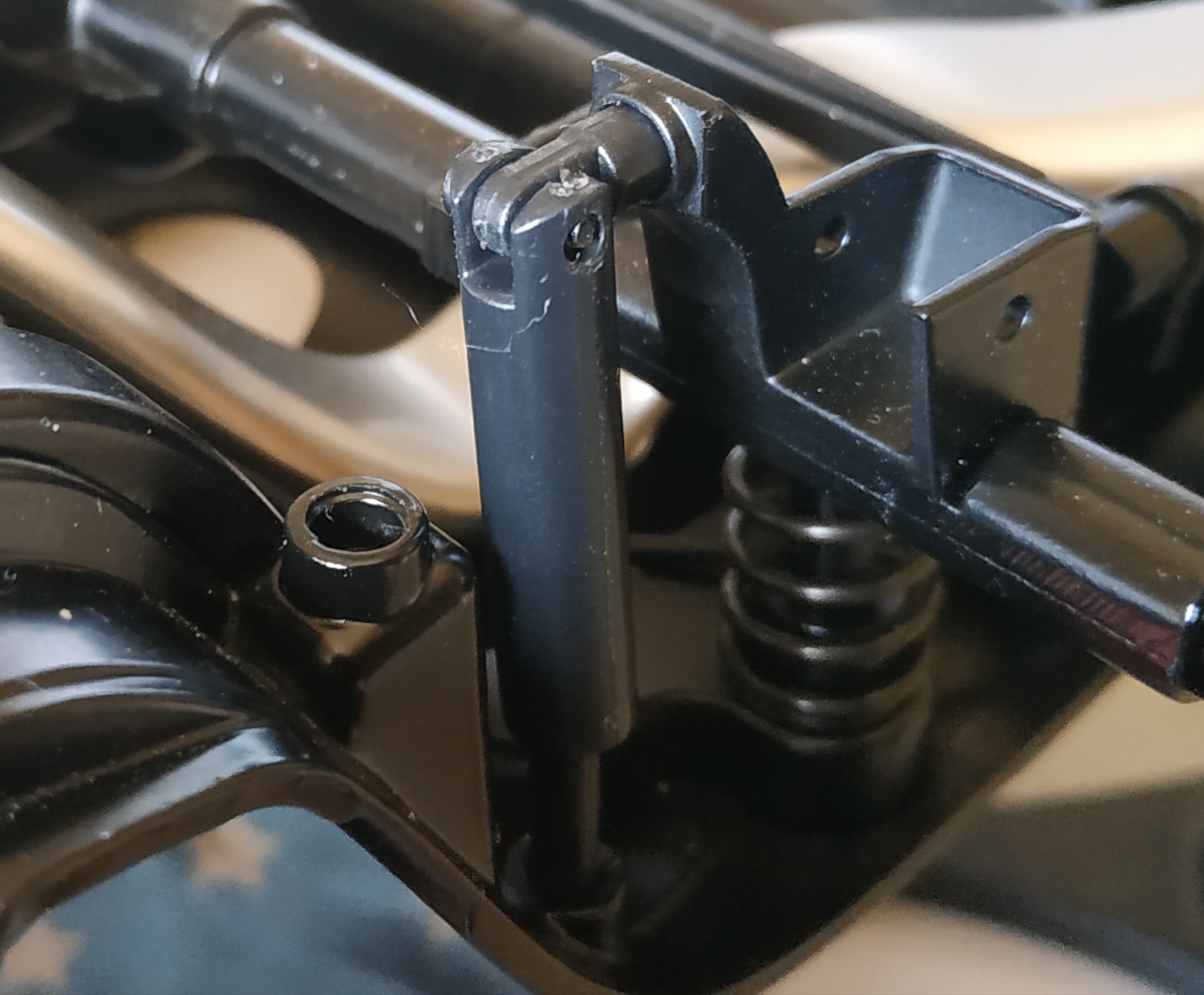

étapes 1 à 4

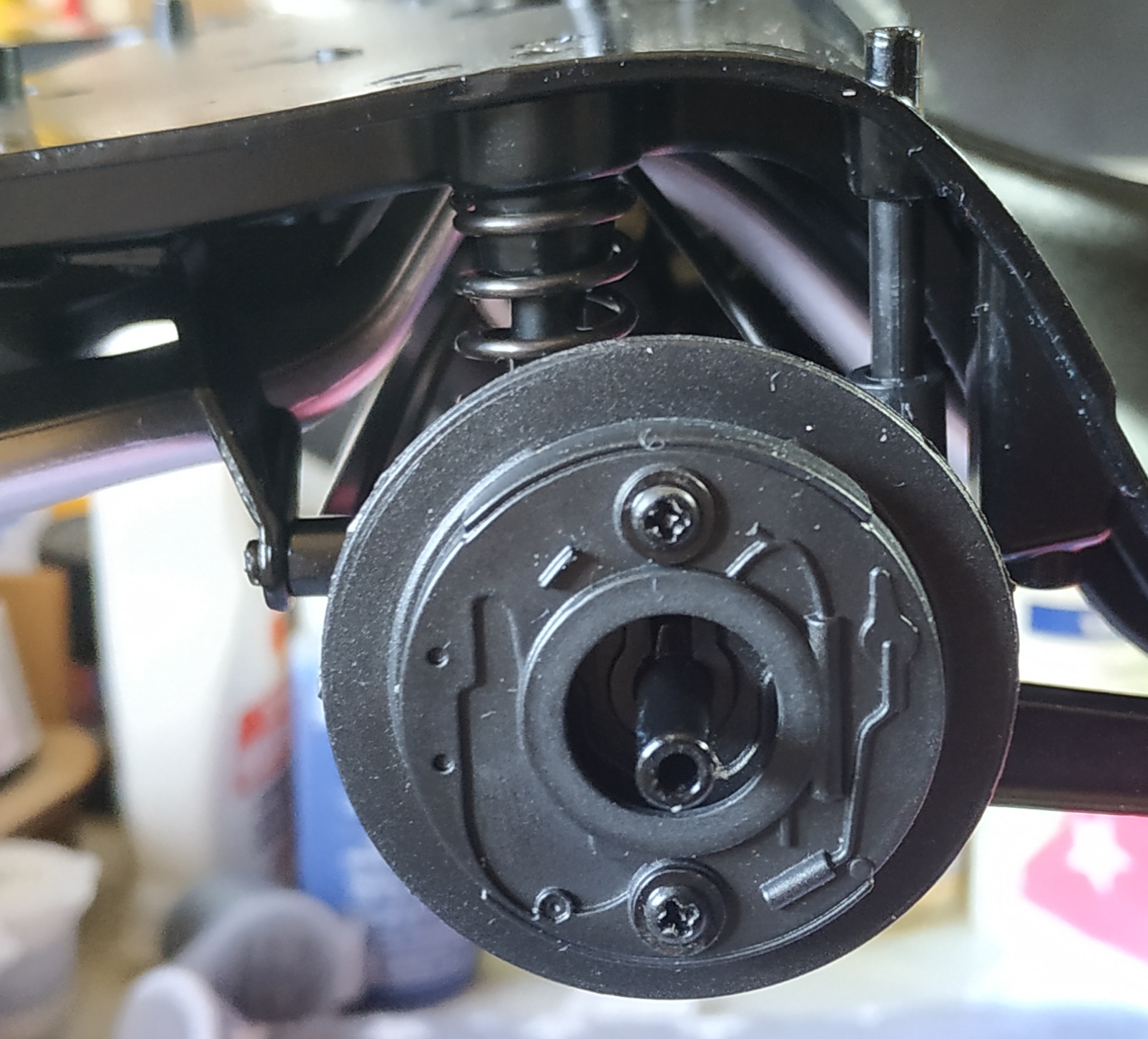

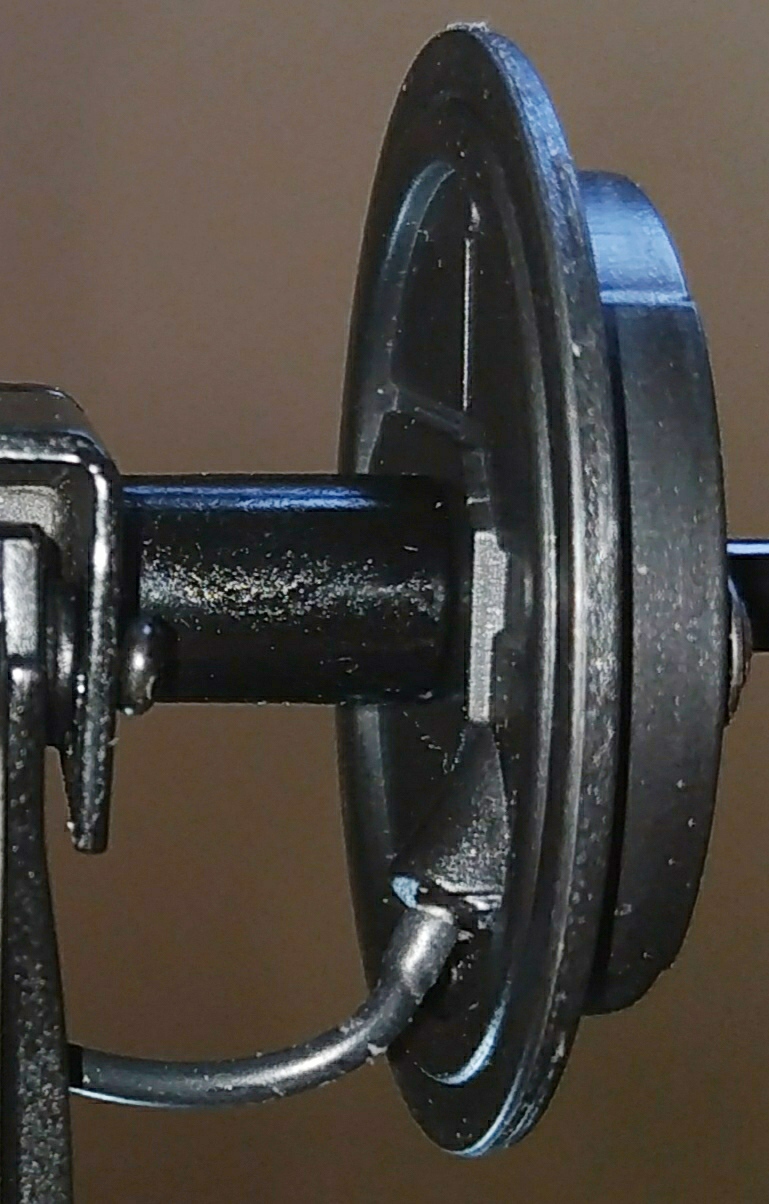

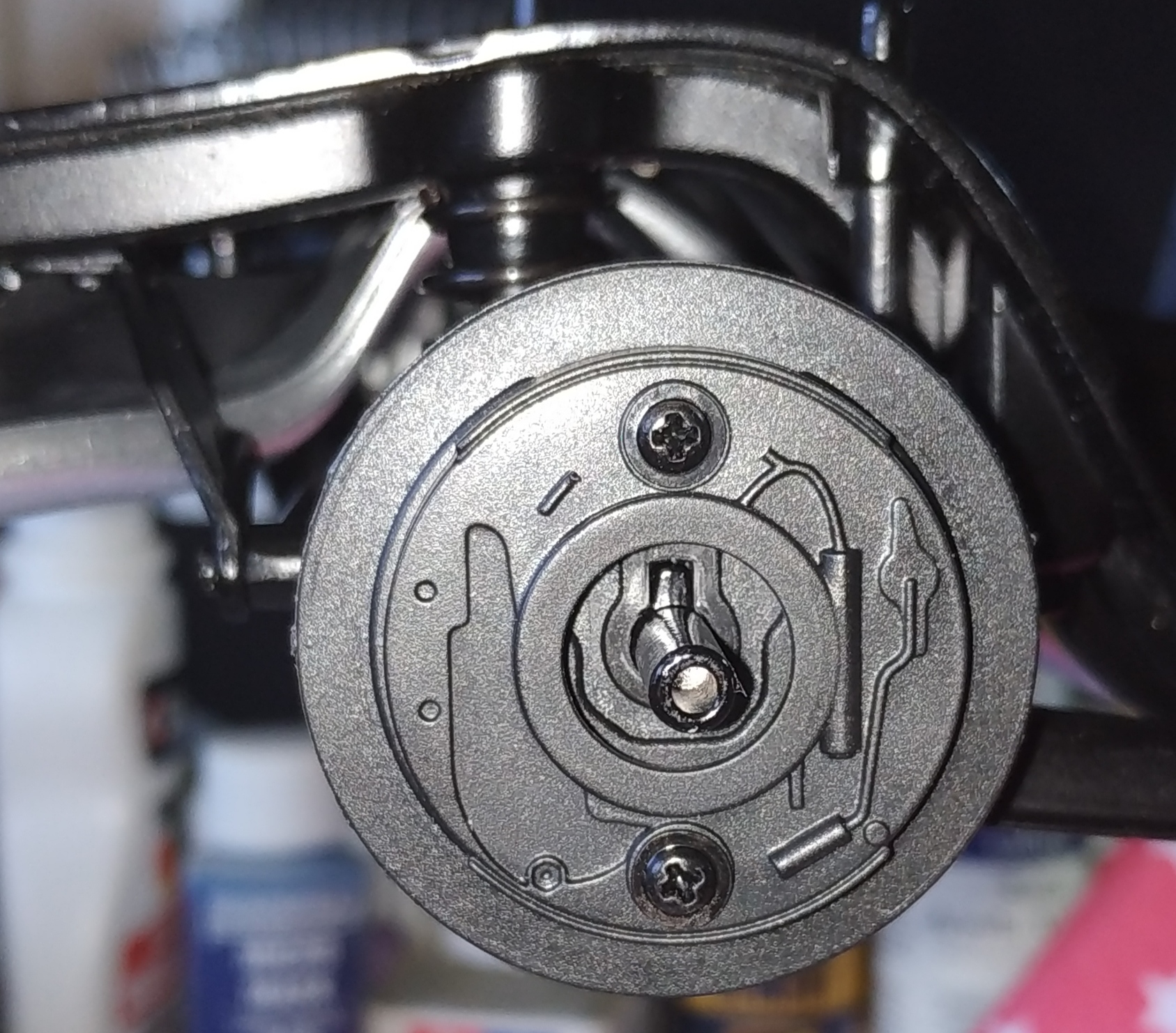

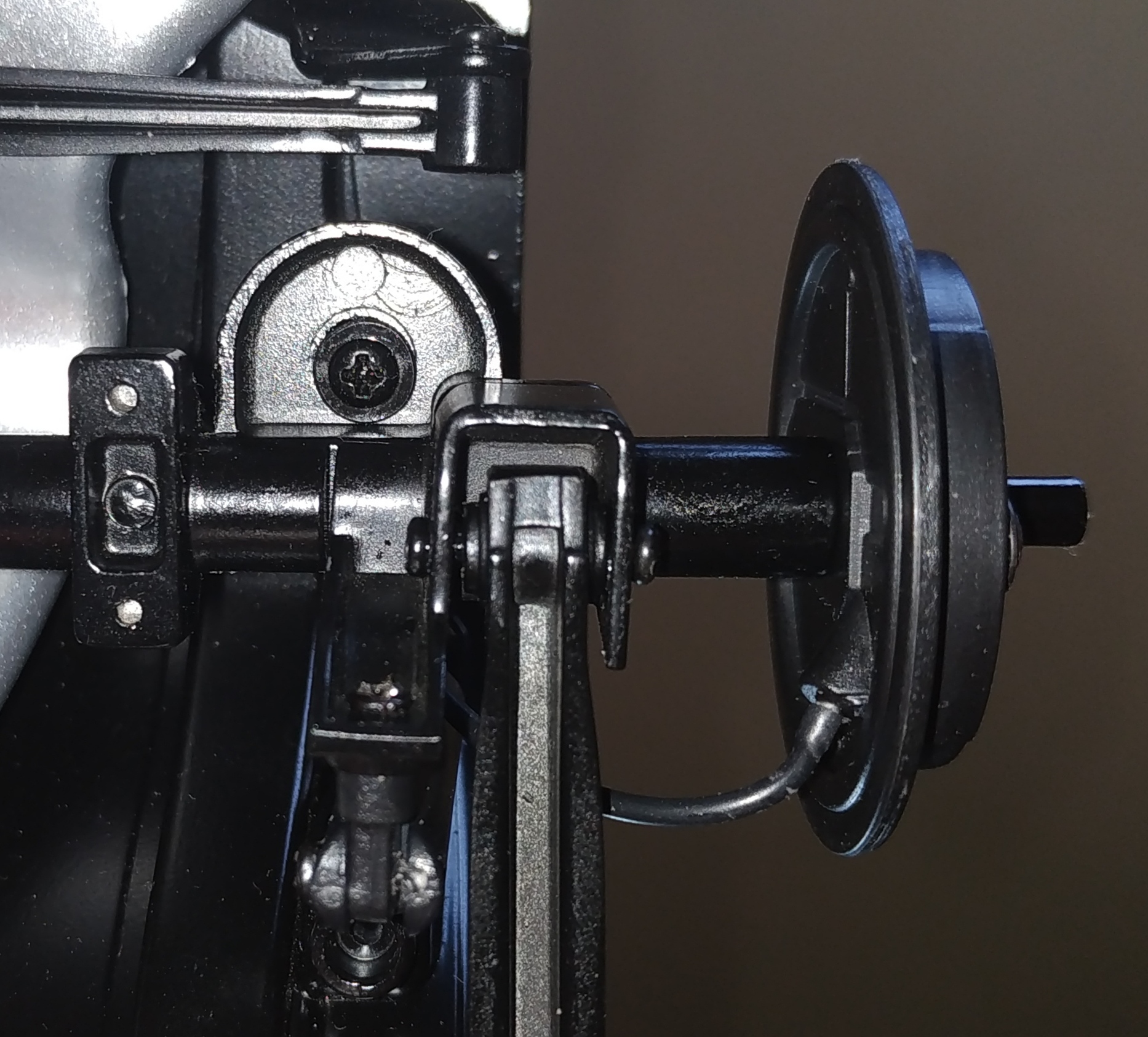

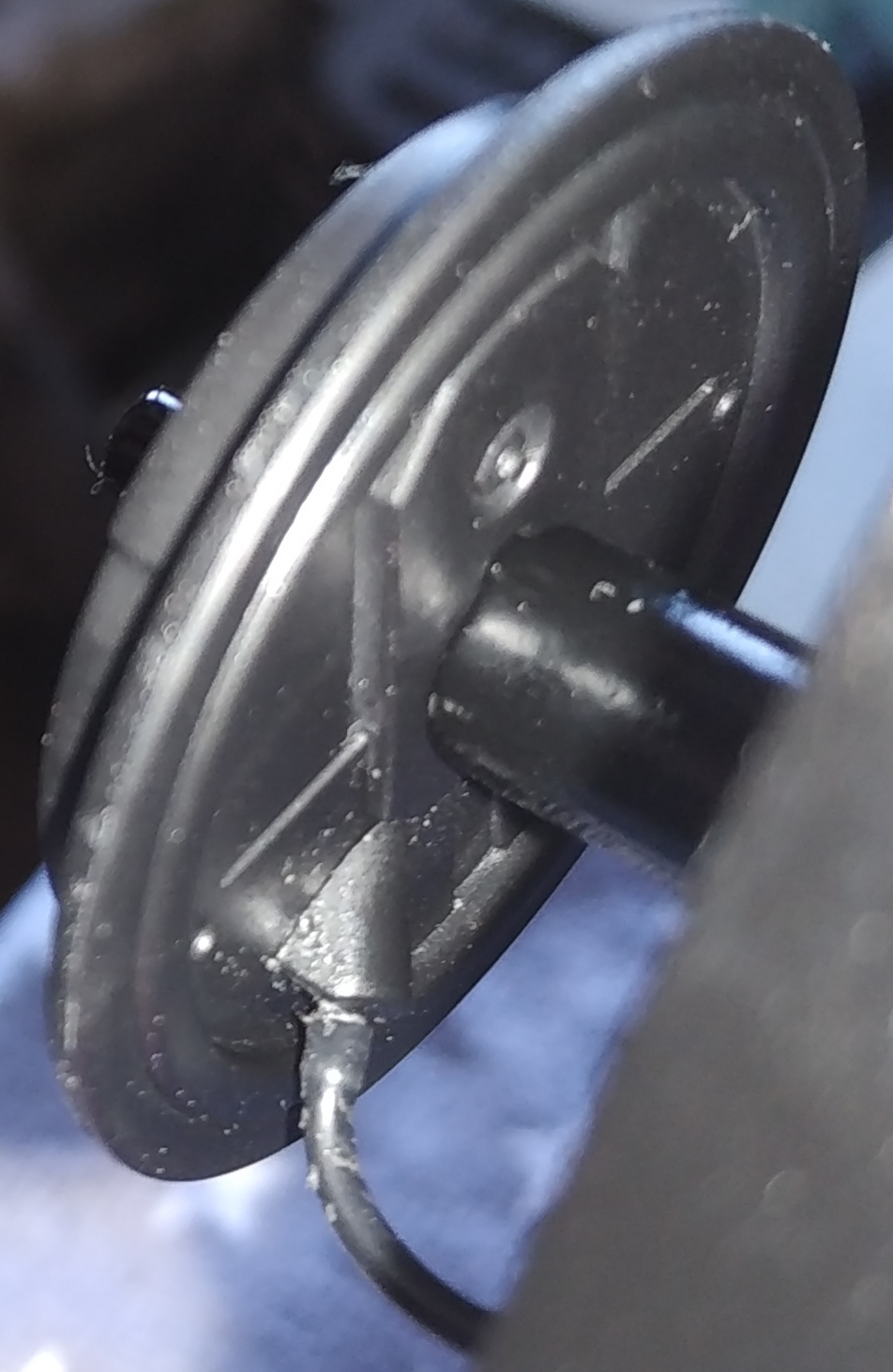

étapes 8 à 9

J'ai eu beaucoup de mal à visser l'arrivée de liquide de frein parce que la pièce est minuscule et biseautée si bien qu'elle glisse entre les doigts. Après maintes et maintes essais, j'ai décidé d'utiliser de la colle repositionnable Micro Liquitape de MicroScale et ça a été presque impeccable.

Le numéro 39 inclue les éléments pour le montage de la roue arrière droite : pneu arrière droit, enjoliveur de roue arrière droite, partie extérieure de la jante arrière droite, partie intérieure de la jante arrière droite, tambour de frein arrière, rondelle.

Dans ce numéro, vous allez assembler le tambour de frein et les pièces qui composent la roue arrière droite.

Les étapes de montage sont les mêmes que celles du numéro 37.

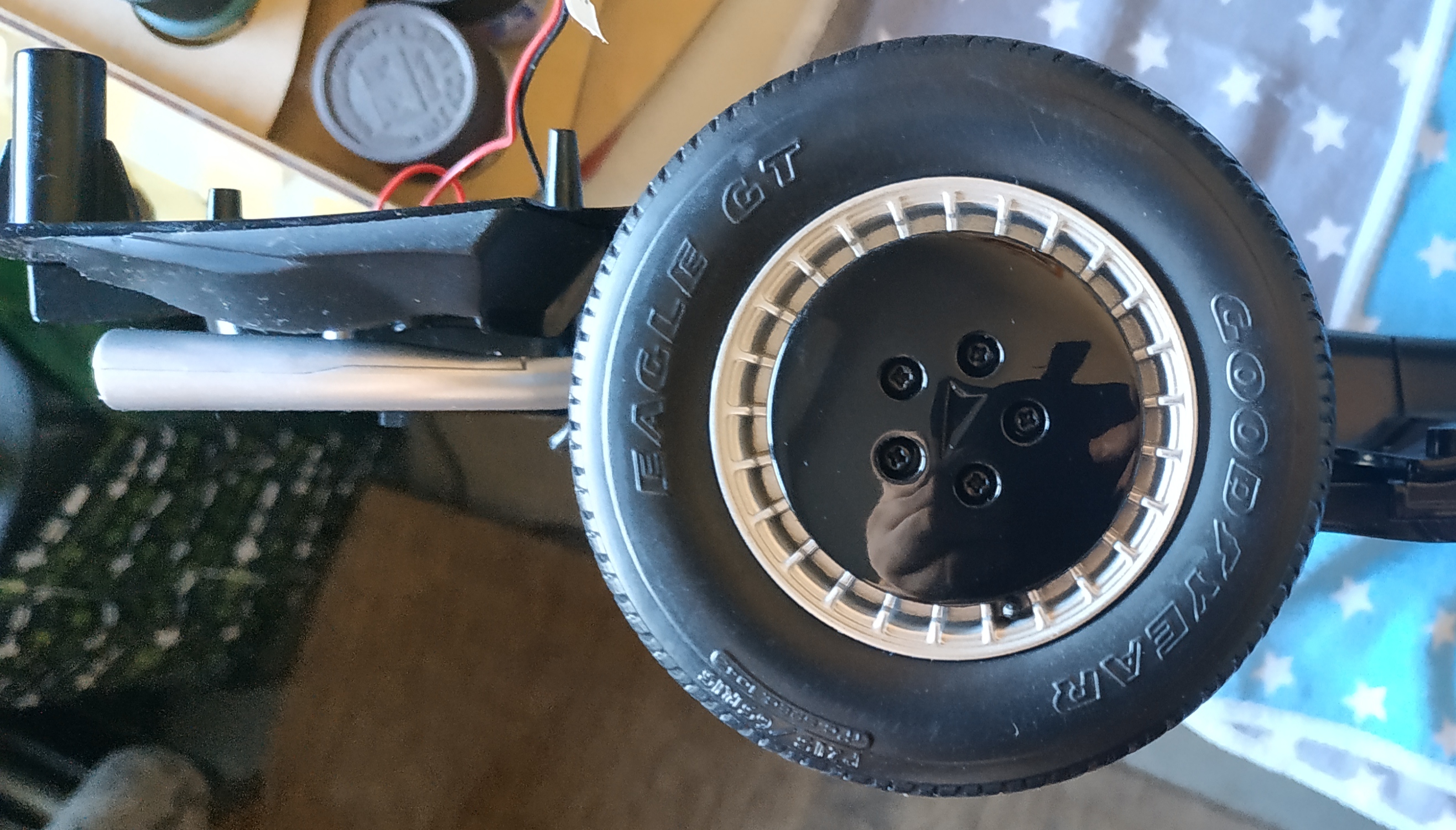

montage de la roue arrière droite

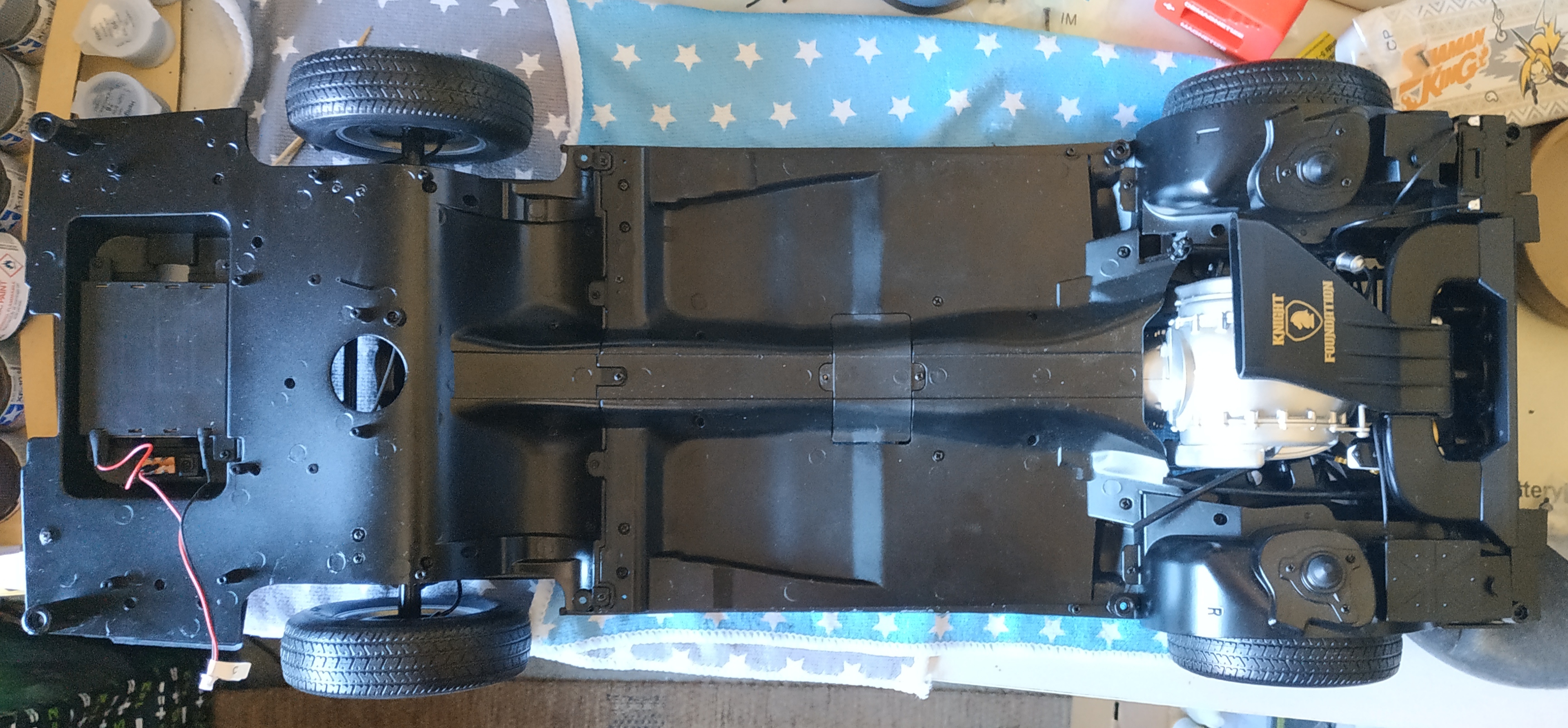

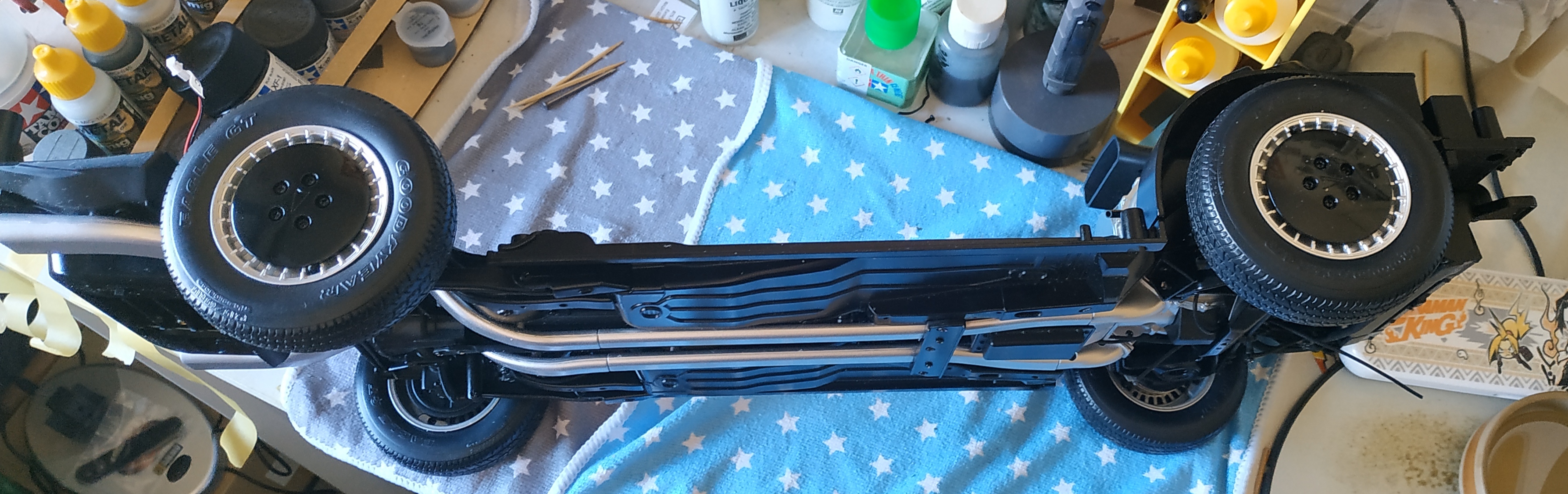

résultat

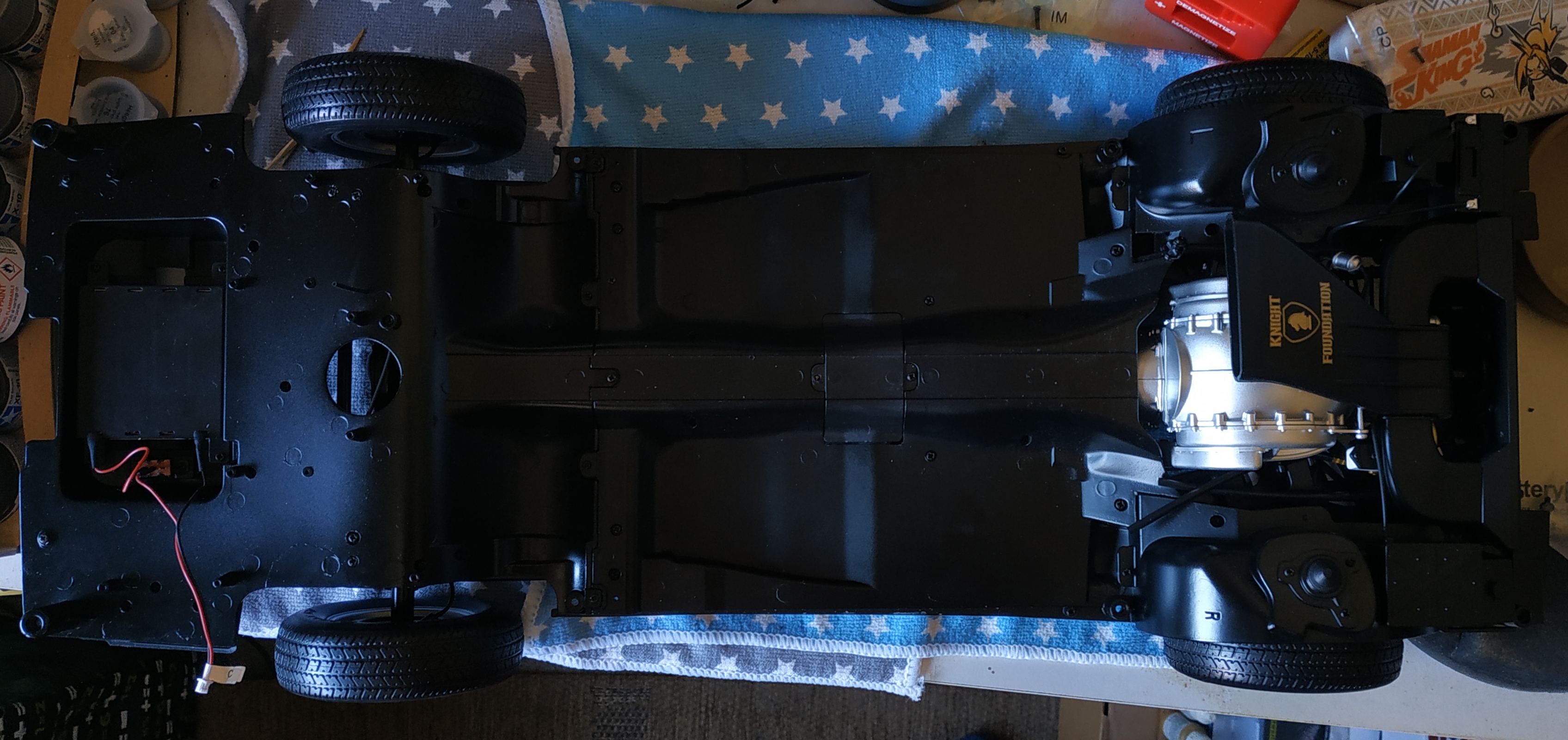

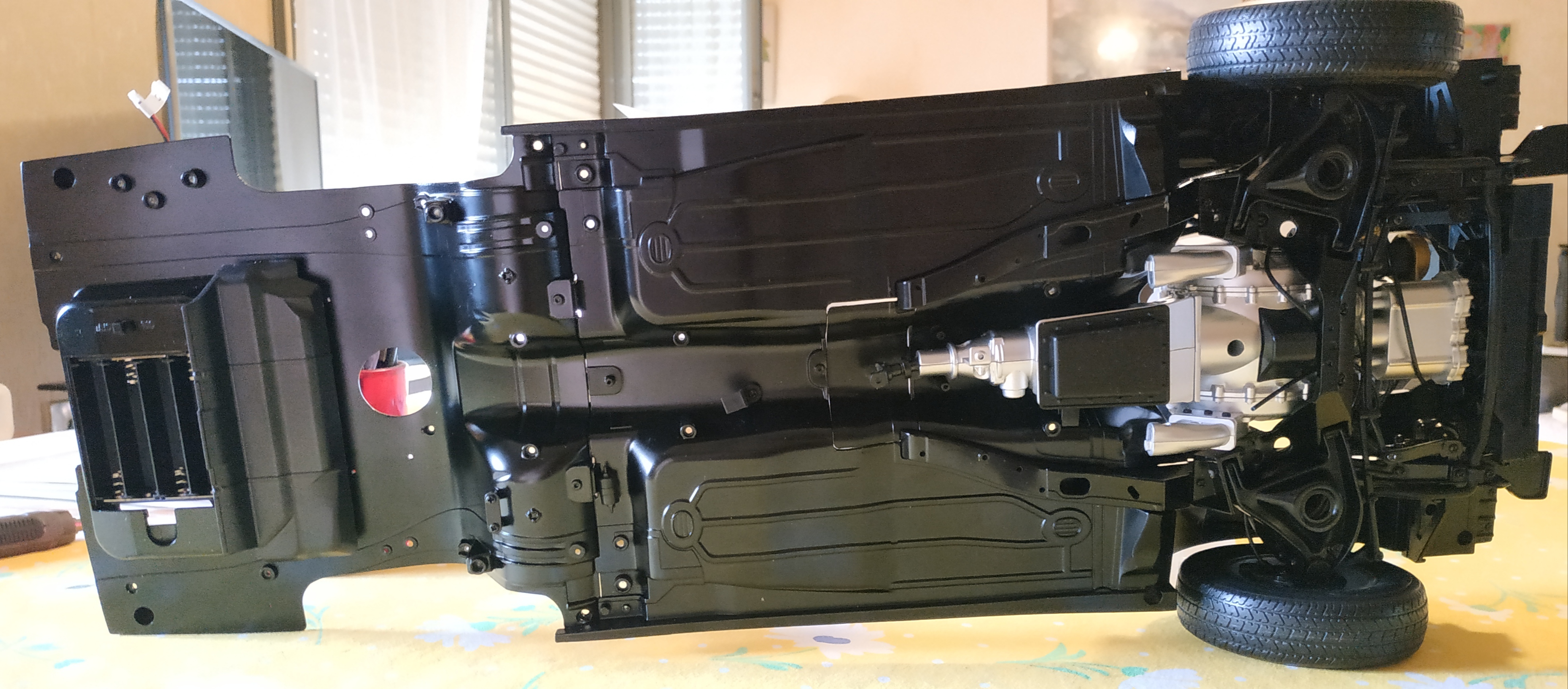

Le châssis a enfin ses 4 roues.

Le numéro 40 inclue les éléments pour le montage de la barre antiroulis arrière : barre antiroulis arrière, tubes d'ancrage de la barre antiroulis, supports de barre antiroulis.

Dans ce numéro, vous monterez la barre antiroulis de la suspension arrière de votre modèle réduit.

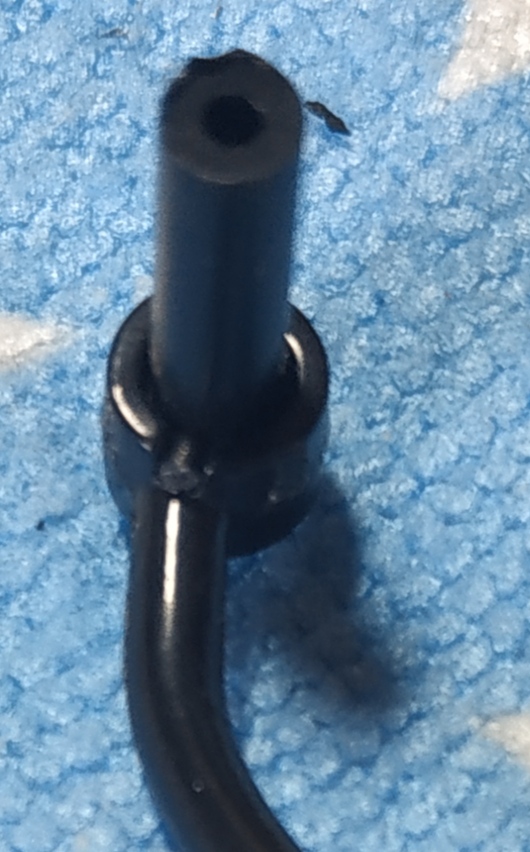

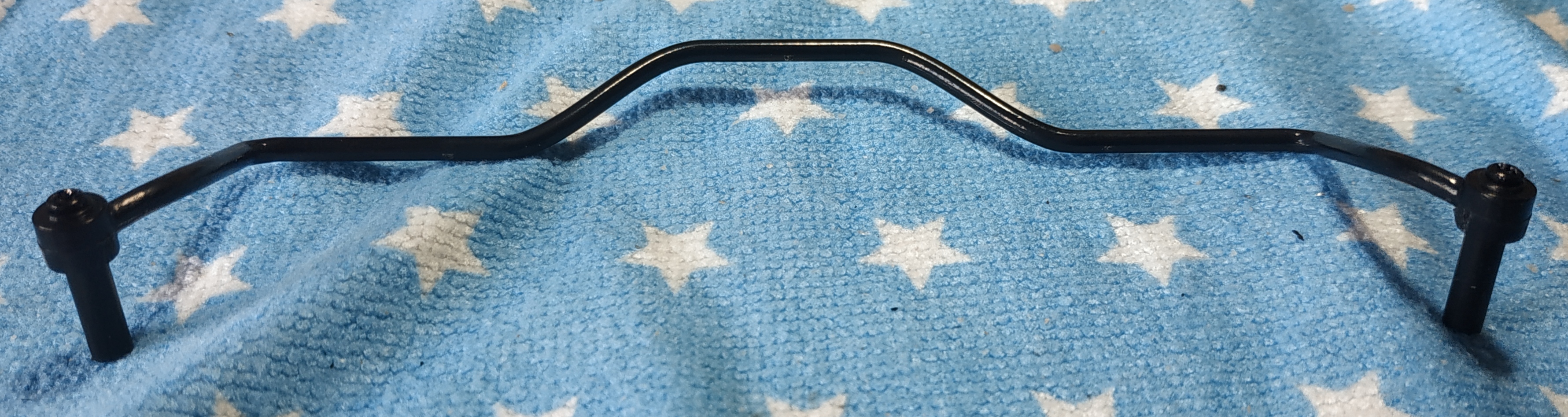

montage de la barre antiroulis arrière, étapes 1 à 2
étapes 1 à 2
montage de la barre antiroulis arrière, étapes 1 à 2

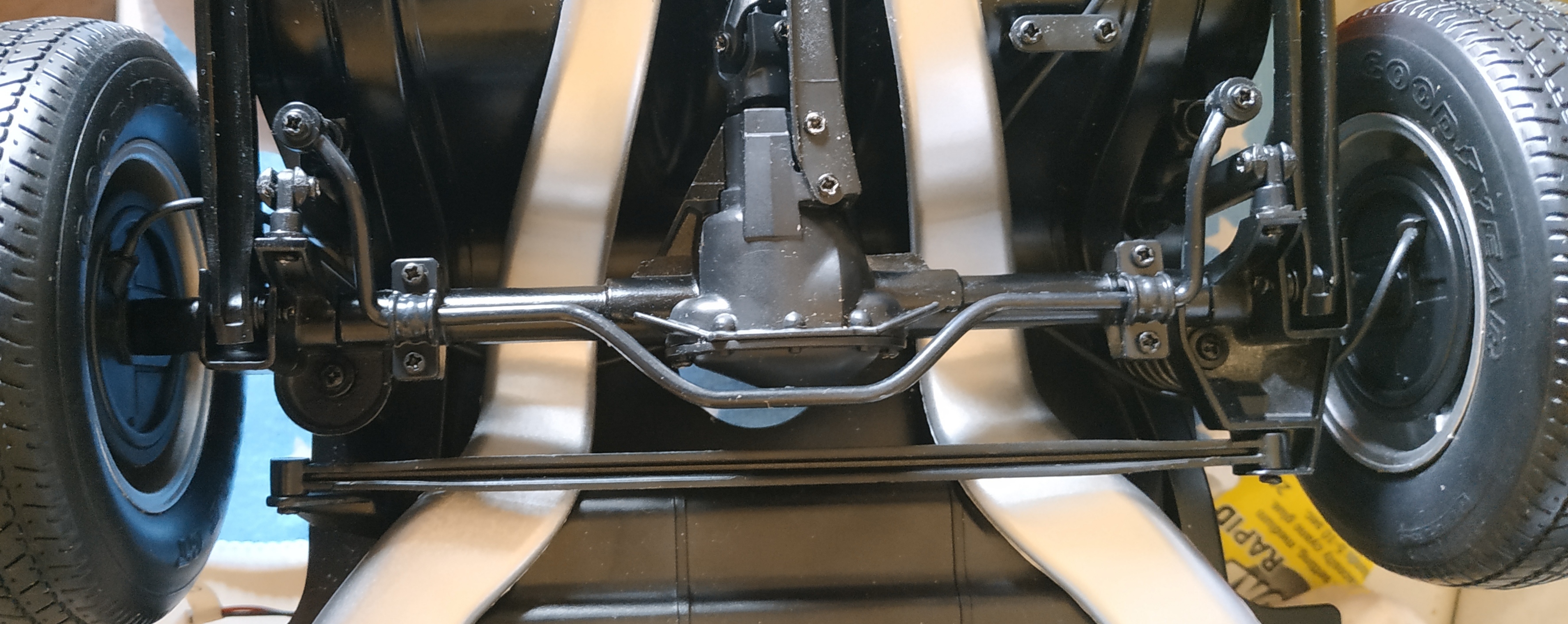

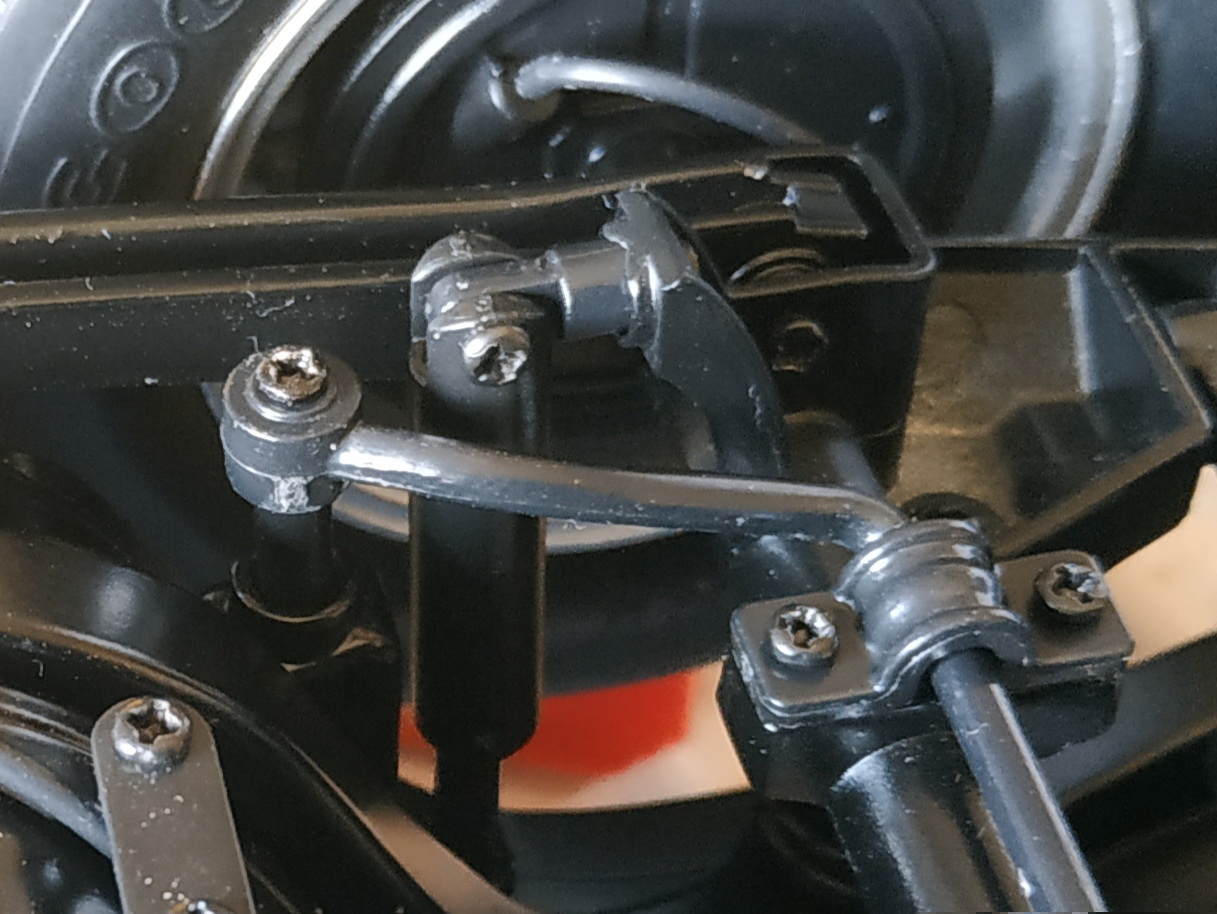

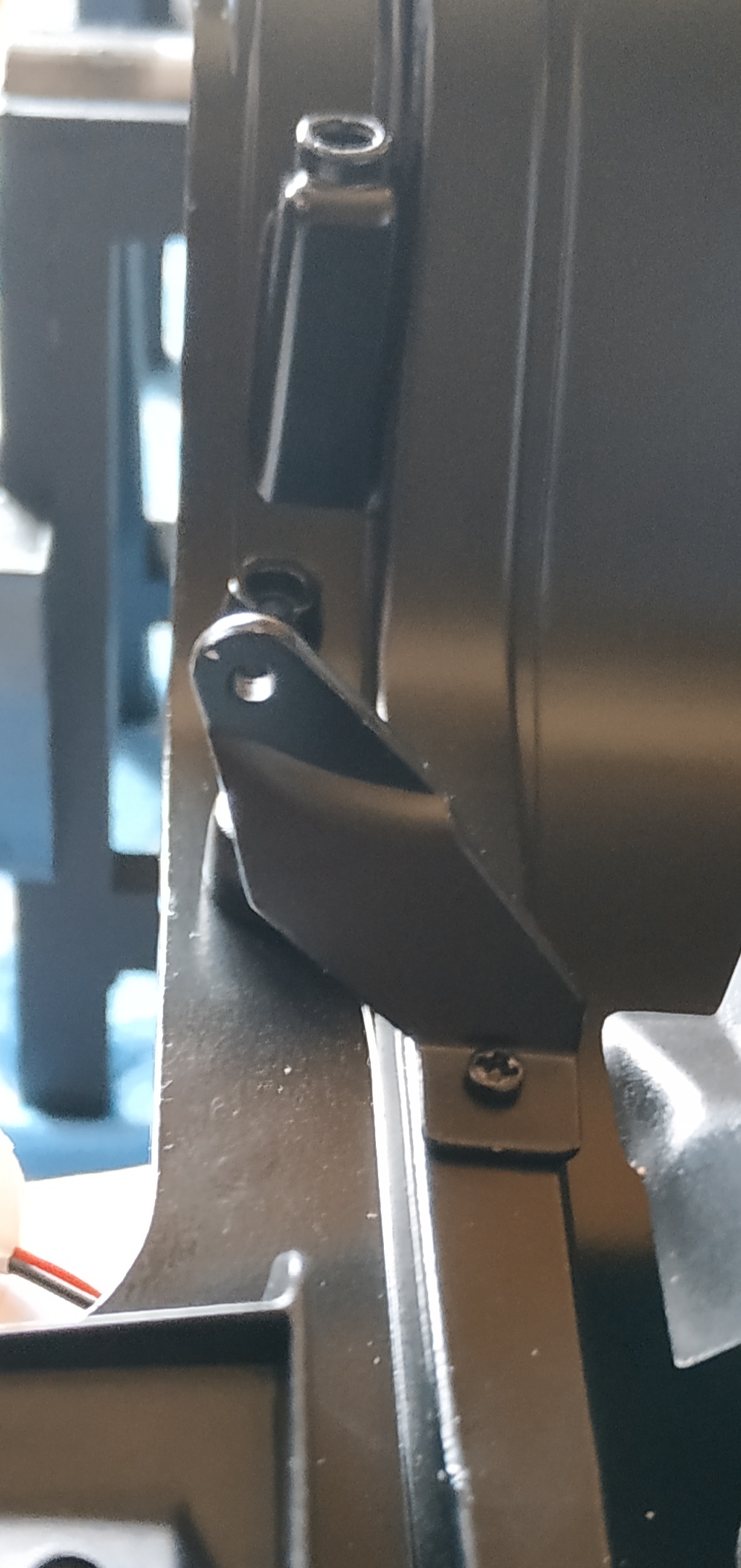

montage de la barre antiroulis arrière, étapes 3 à 6
étapes 3 à 6
montage de la barre antiroulis arrière, étapes 3 à 6

Le numéro 41 inclue les éléments pour l'assemblage du boîtier du haut-parleur et des supports de présentation : couvercle du compartiment à piles, boîtier du haut-parleur, supports de présentation avant [FRONT], supports de présentation arrière [REAR].

Dans ce numéro, vous allez assembler le boîtier du haut-parleur et placer le châssis sur les supports qui le soutiendront en position surélevée.

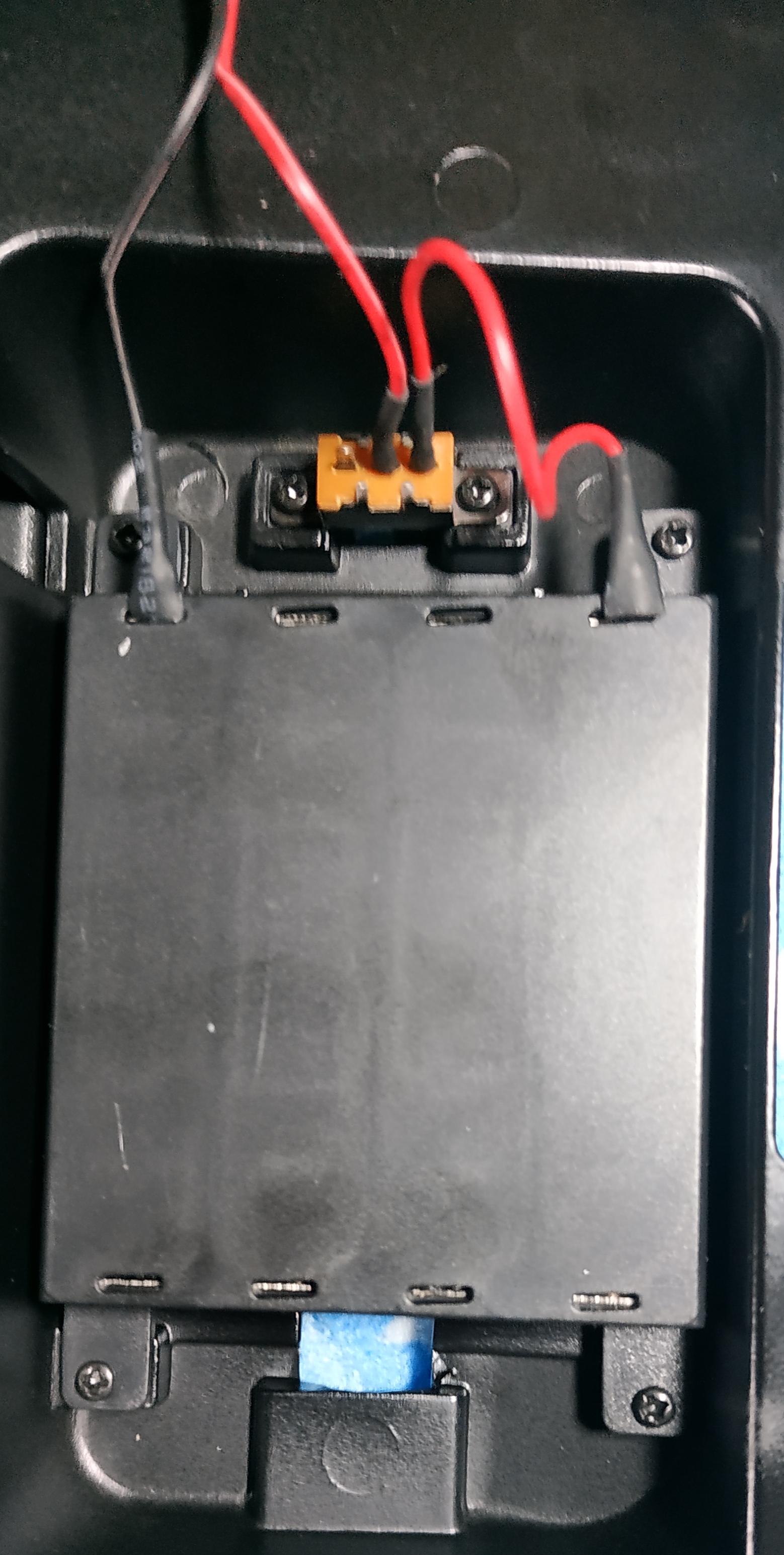

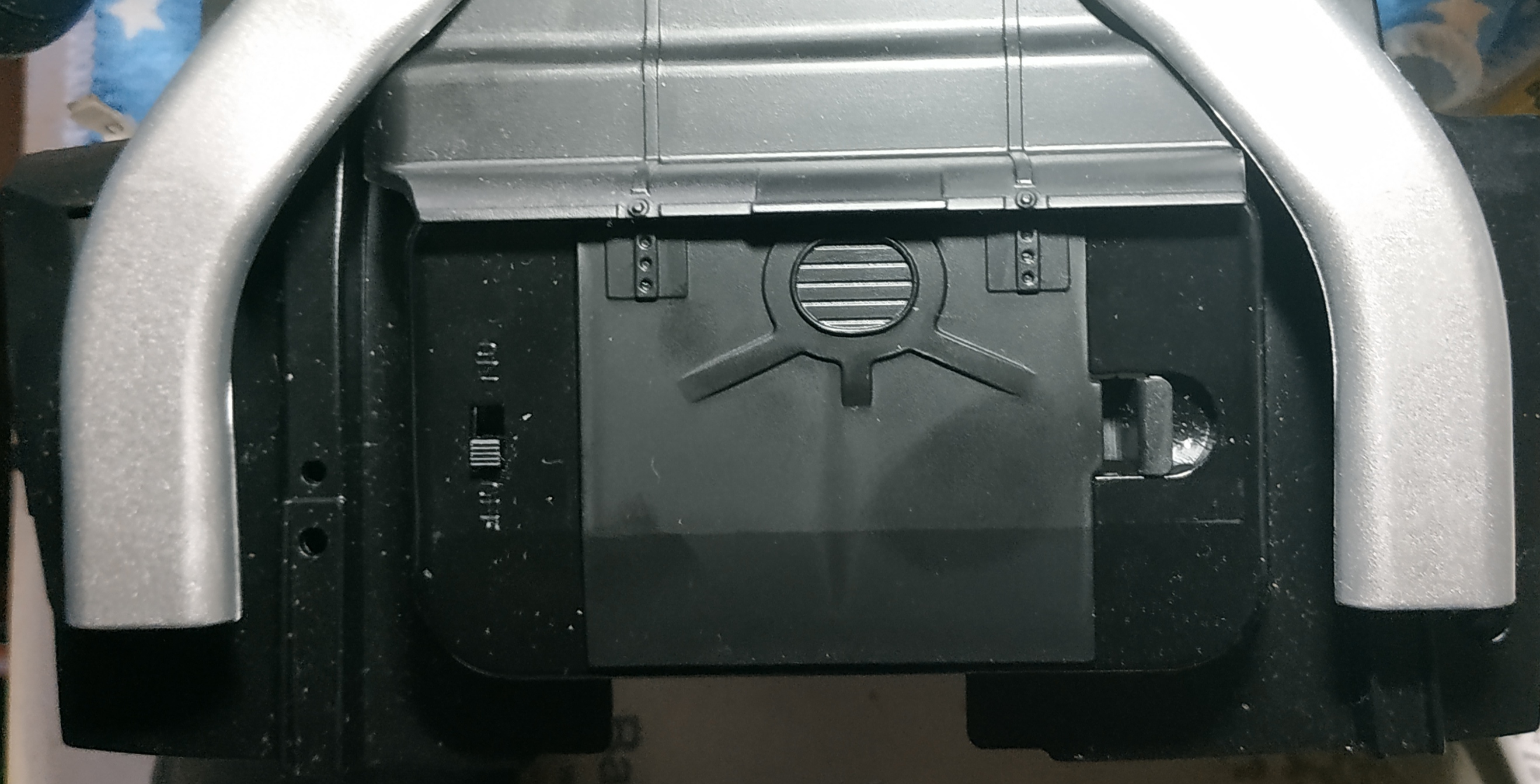

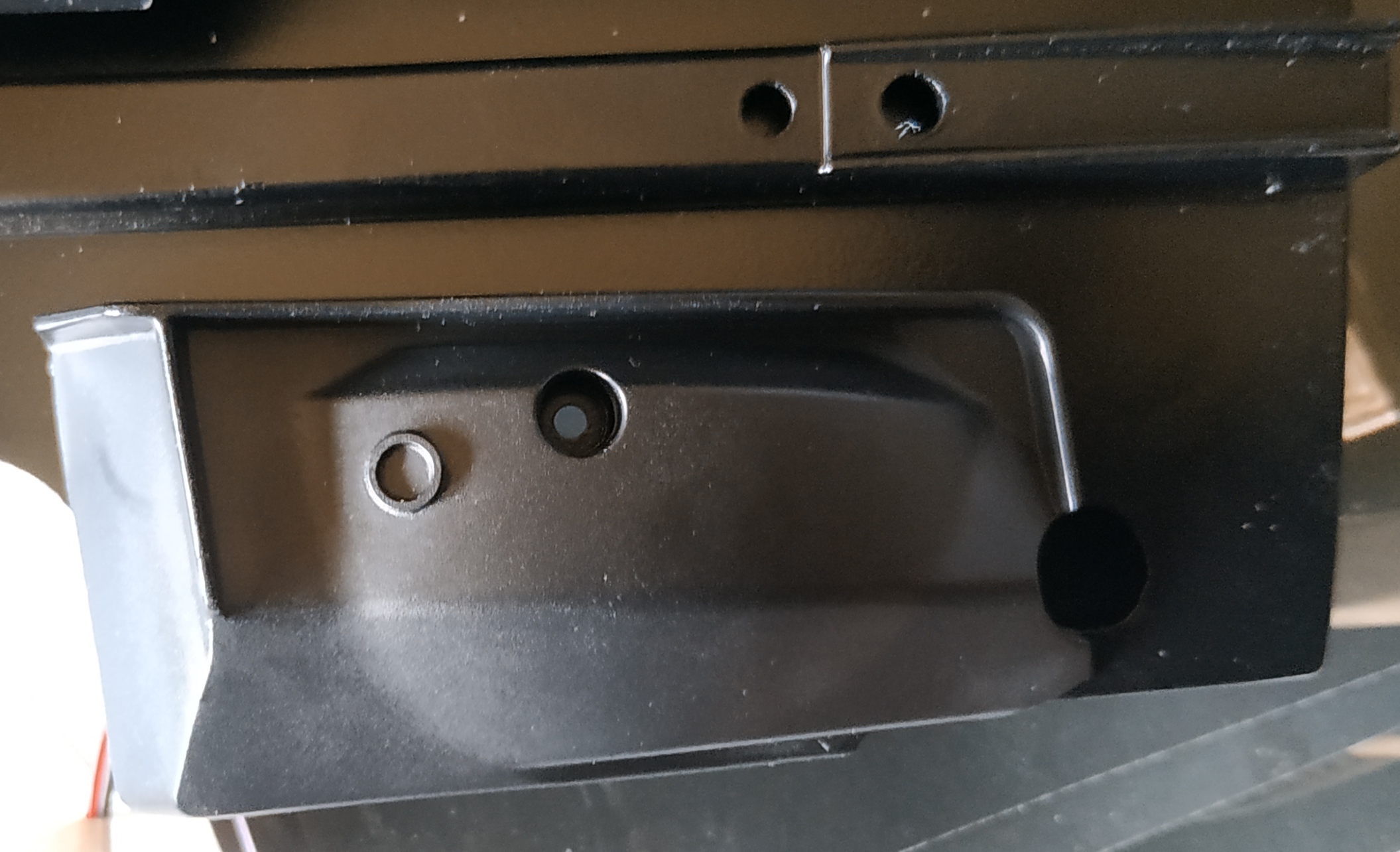

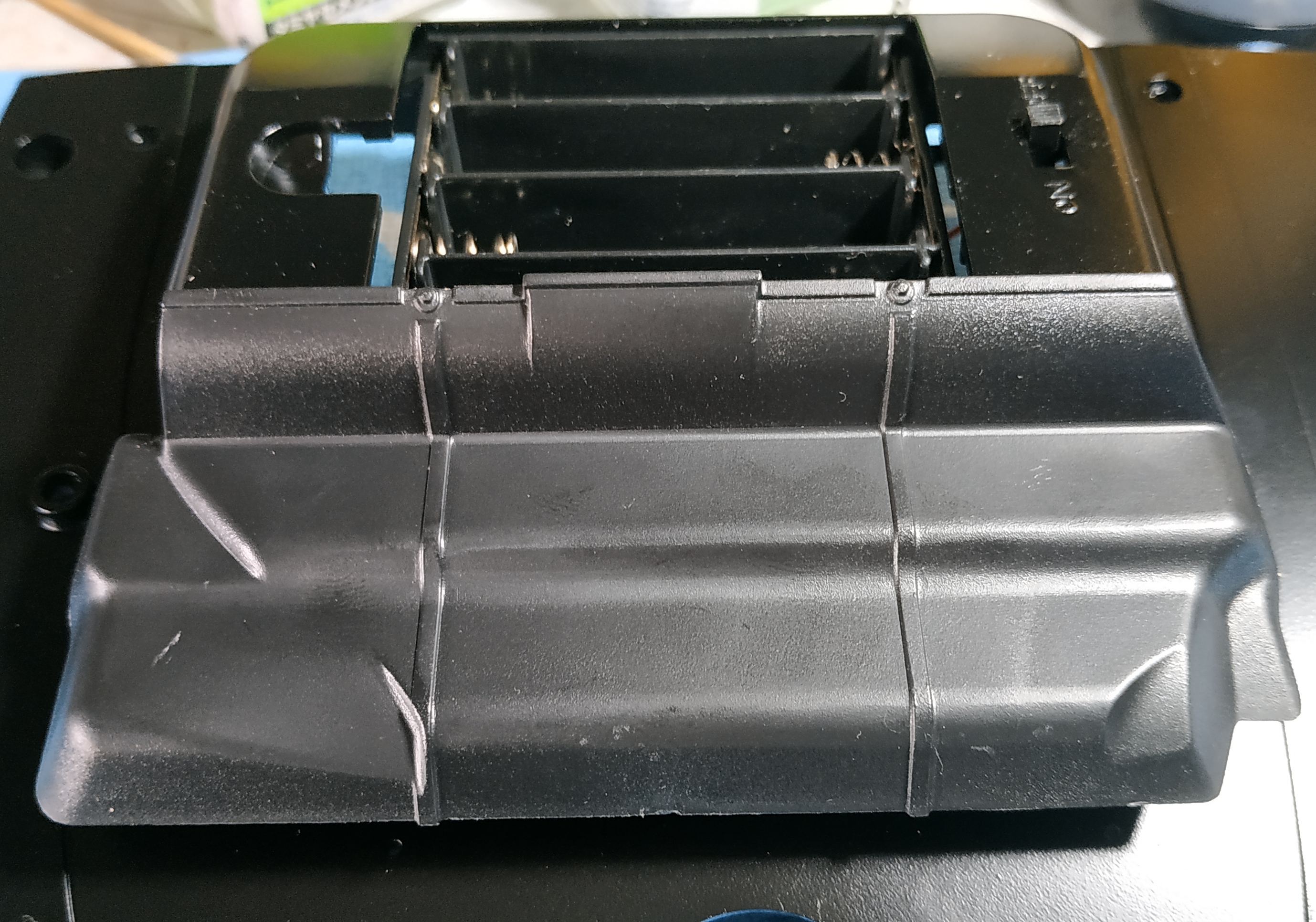

assemblage du boîtier à piles, étapes 1
assemblage du boîtier à piles, étape 1

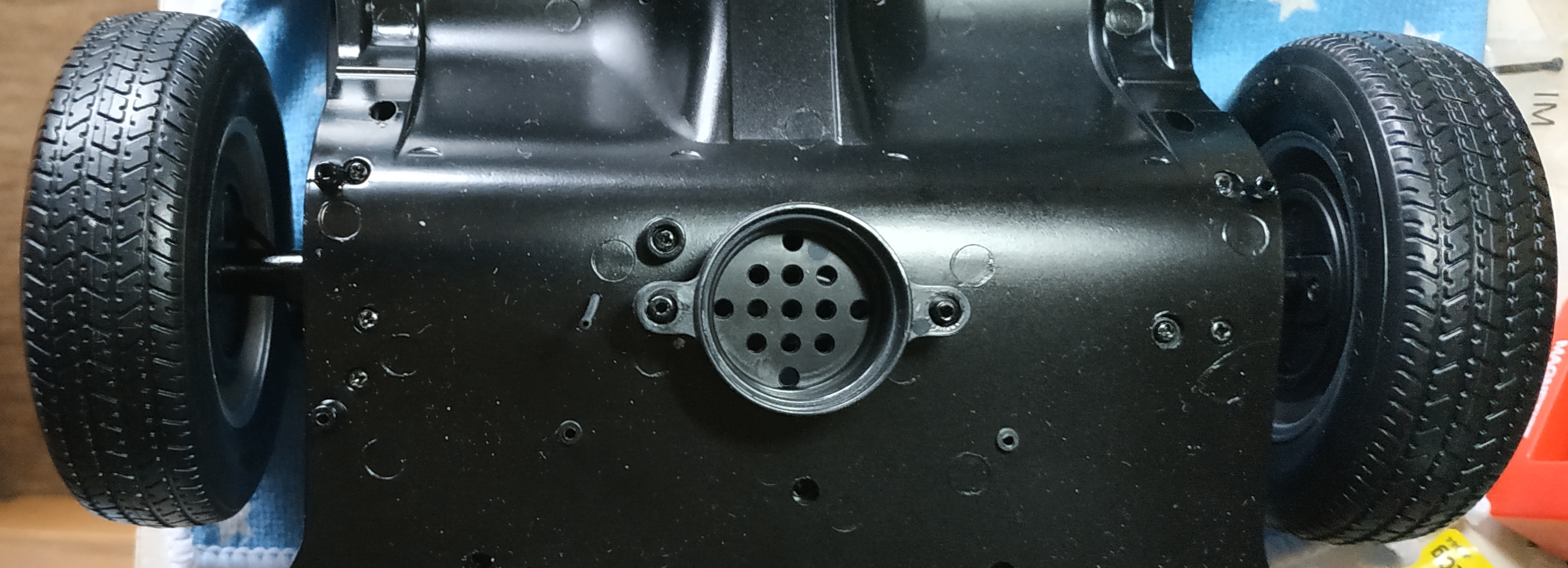

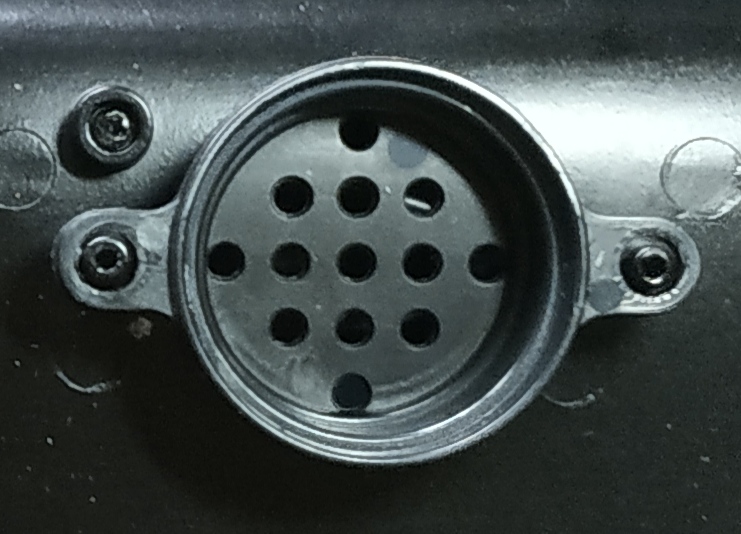

assemblage du boîtier du haut-parleur, étapes 2
assemblage du boîtier du haut-parleur, étapes 2
assemblage du boîtier du haut-parleur, étapes 2

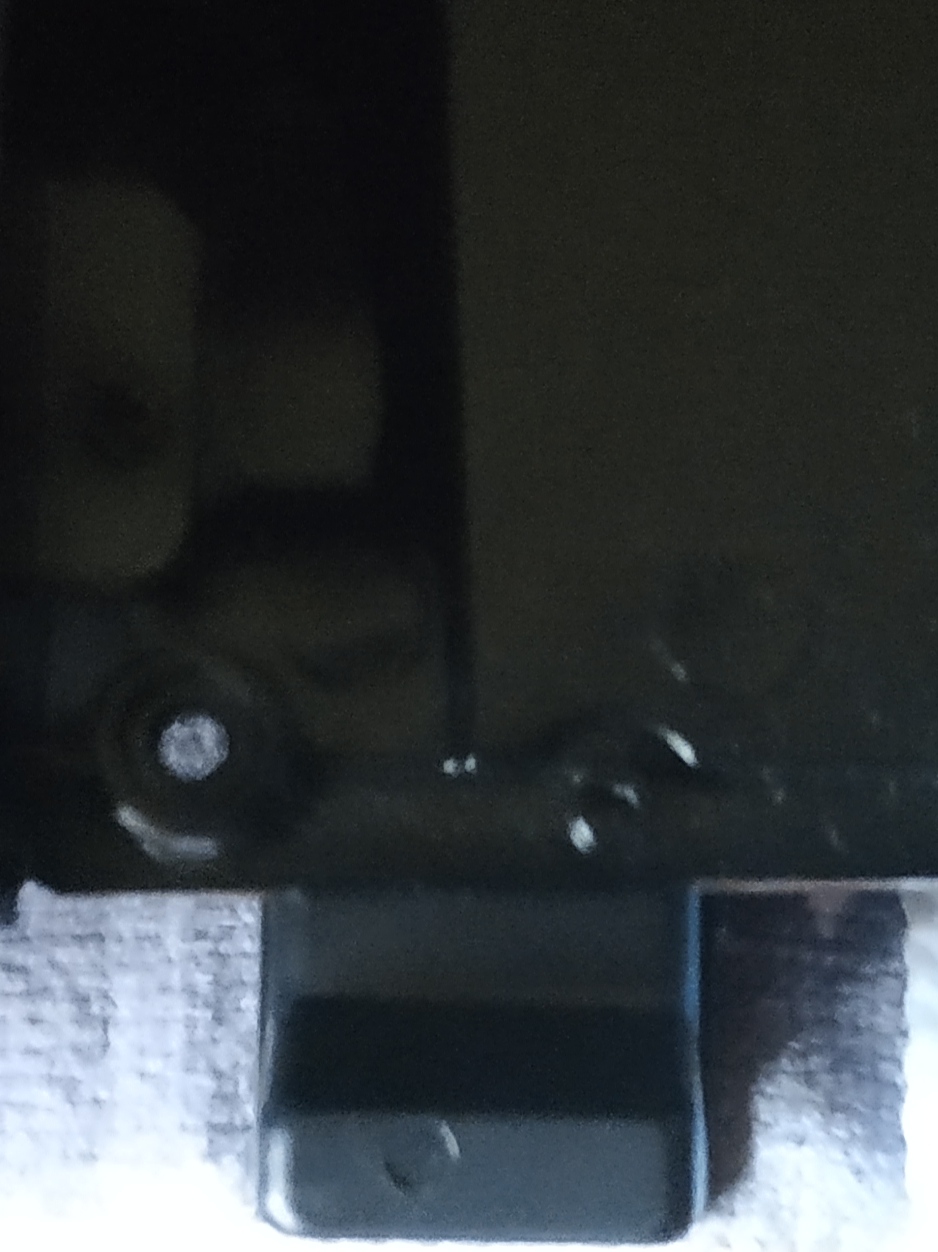

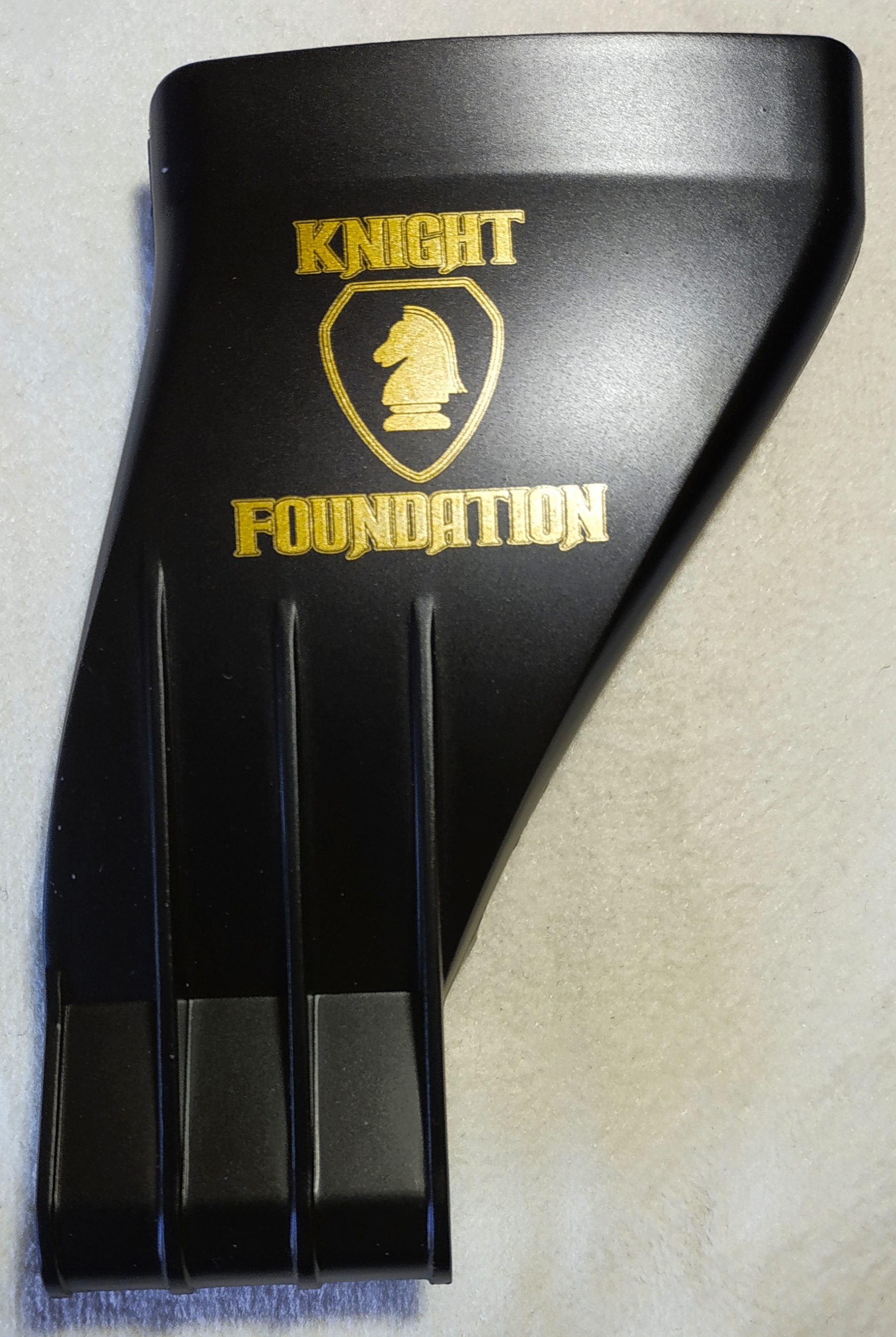

pose des des supports de présentation avant, étapes 3

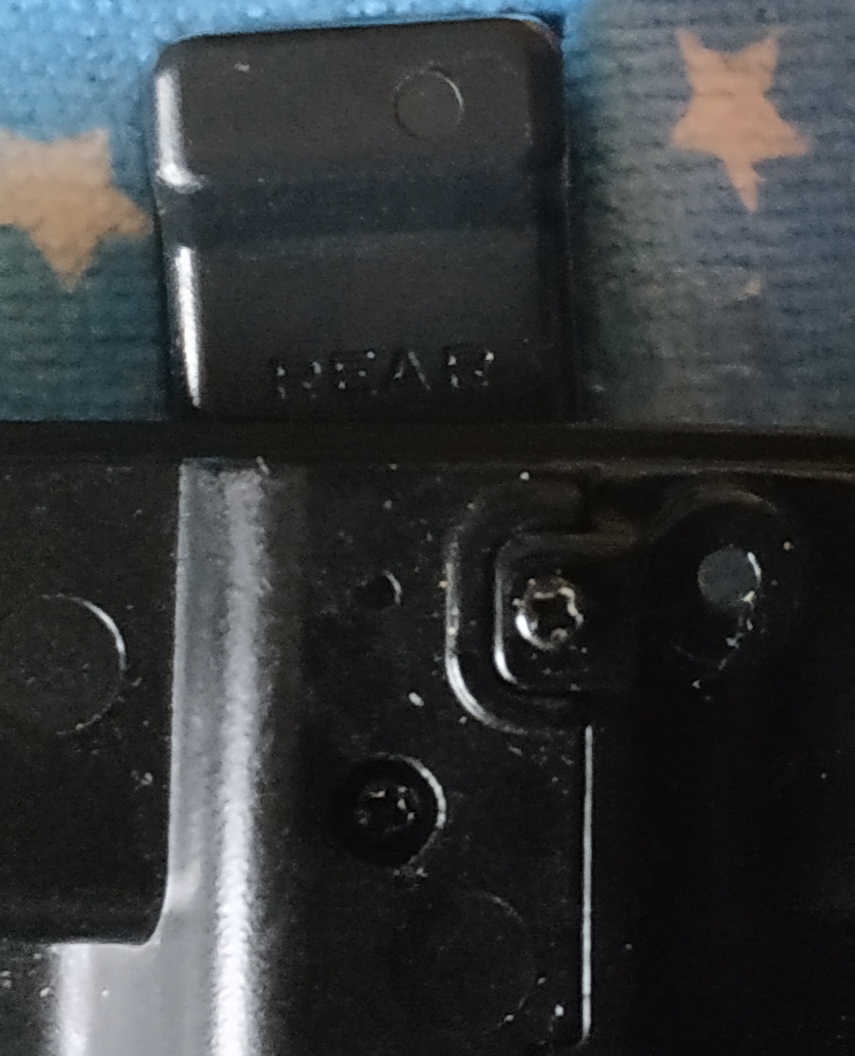

pose des des supports de présentation arrière, étapes 4

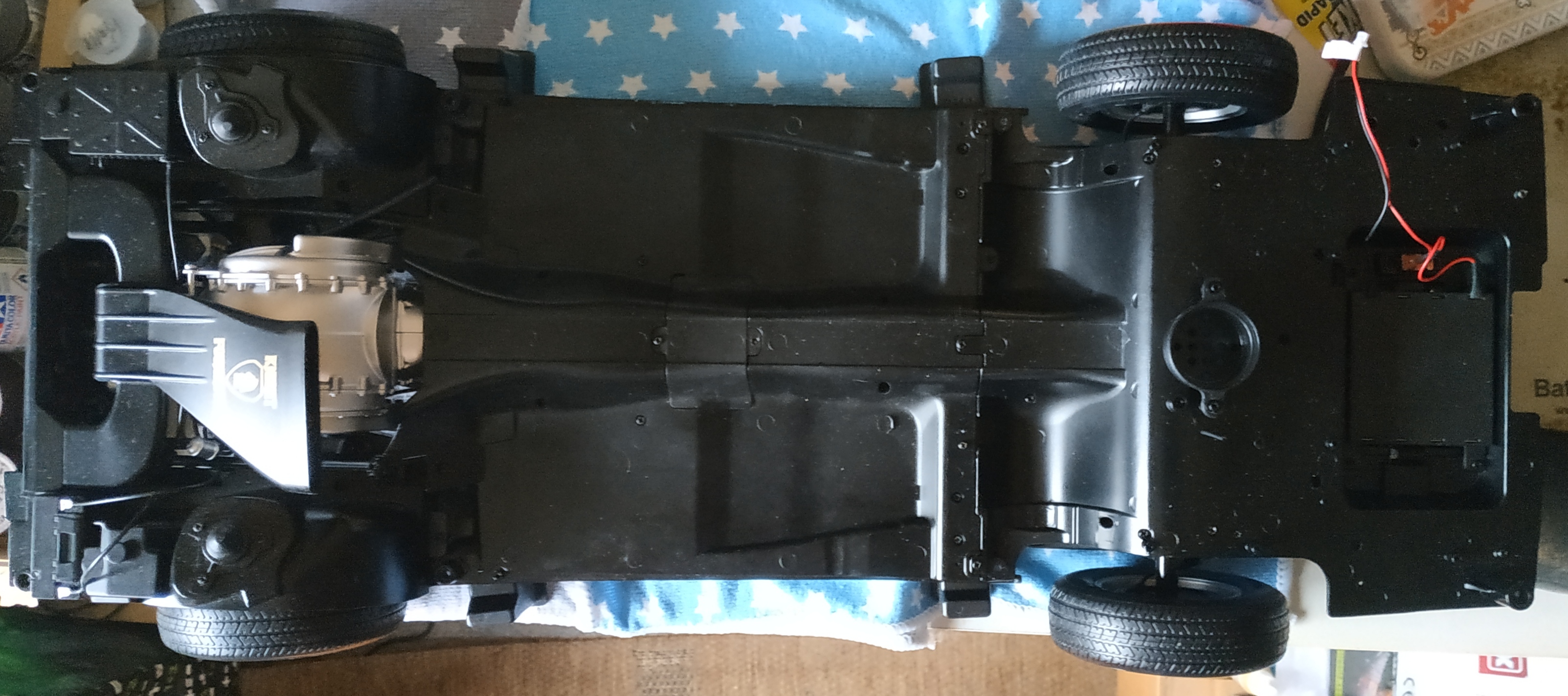

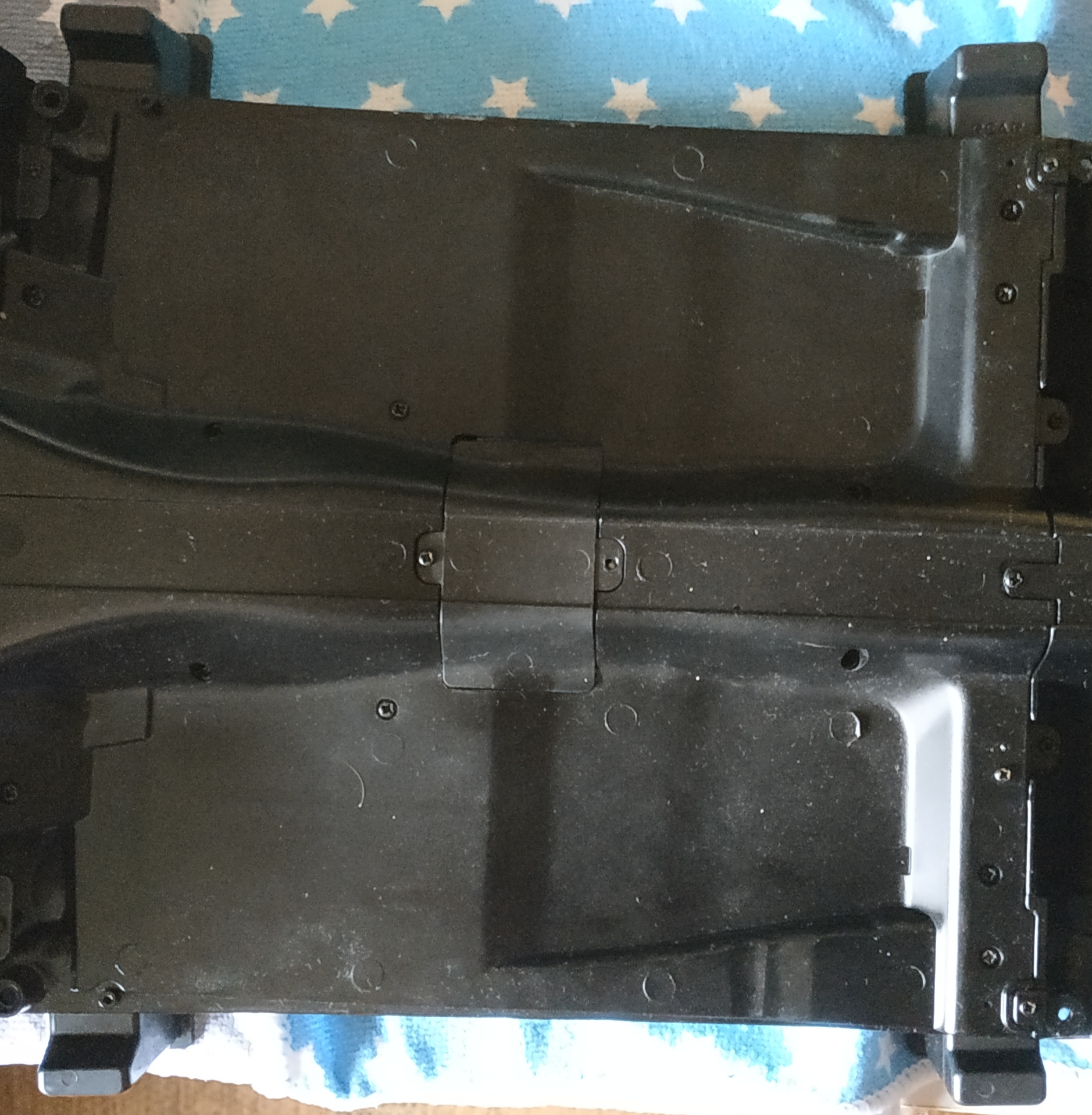

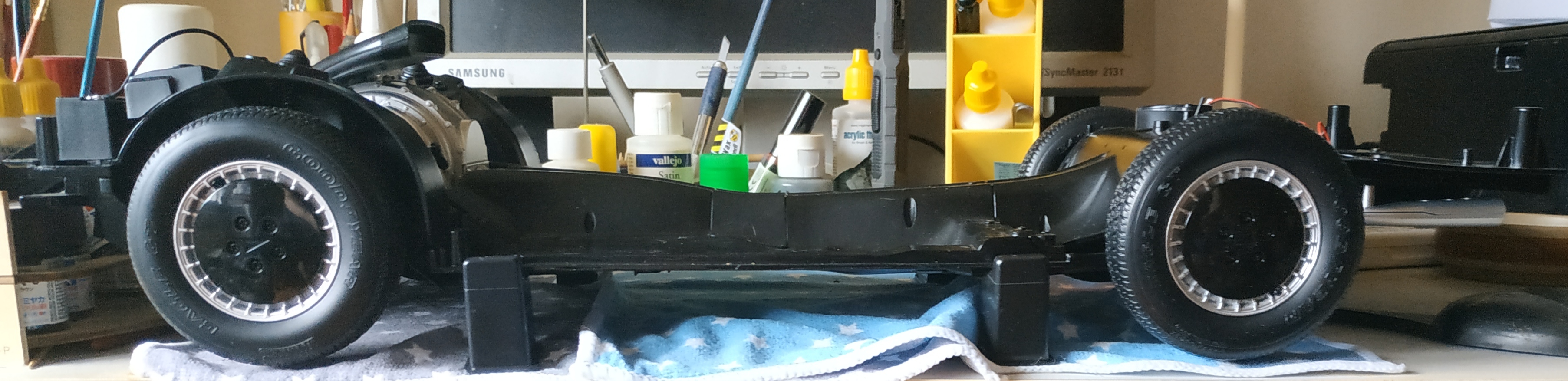

Résultat :
