Le Grand LE102 Mercedes-Benz
300 SLR Uhlenhaut Coupe au 1/8

1'200 €

Sommaire
  1. Le modèle réel
    1. Histoire
      1. Nom
      2. Record de course
      3. Coupé Uhlenhaut

    2. Description technique
      1. Conception
      2. Moteur
      3. Système de suspension

    3. SLR McLaren

    4. Les données techniques

    5. Dans la culture populaire
      1. Dans les films
      2. Dans les séries
      3. Dans l'animation
      4. Dans les jeux vidéo

    6. Quelques photos

    7. Quelques vidéos
  2. Le modèle à l'échelle
    1. Présentation
    2. Caractéristiques du kit
    3. La boîte et le contenu d'un pack
    4. La notice de montage (exemple)
    5. Le modèle monté et peinte
    6. Achat

Les photos du modèle réel :

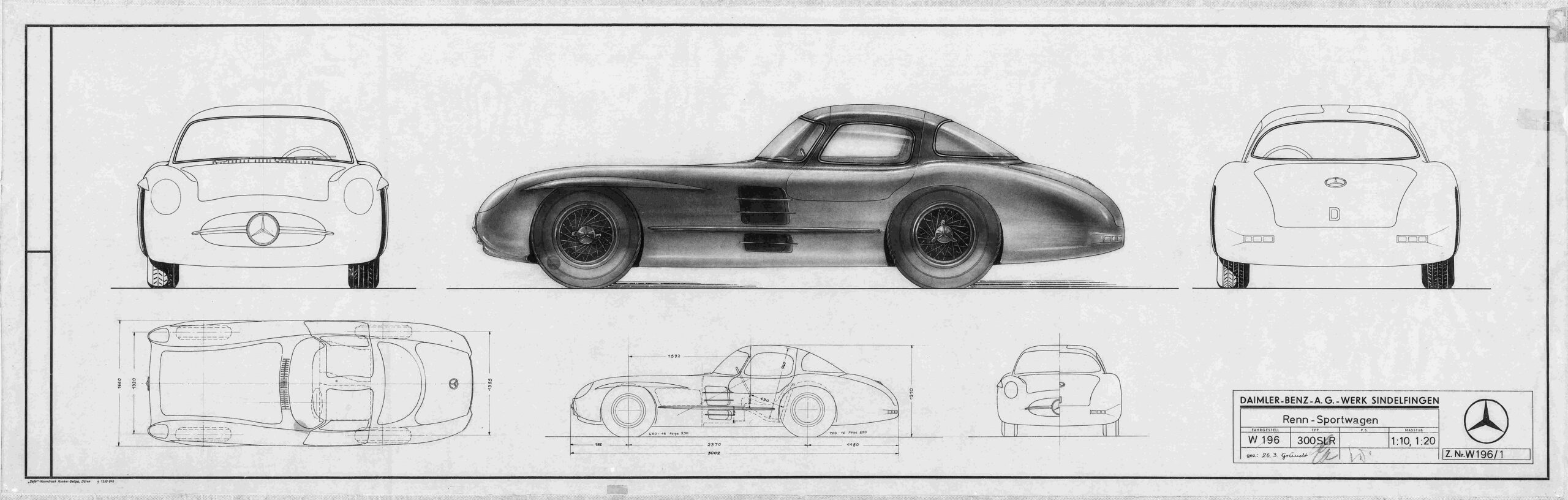

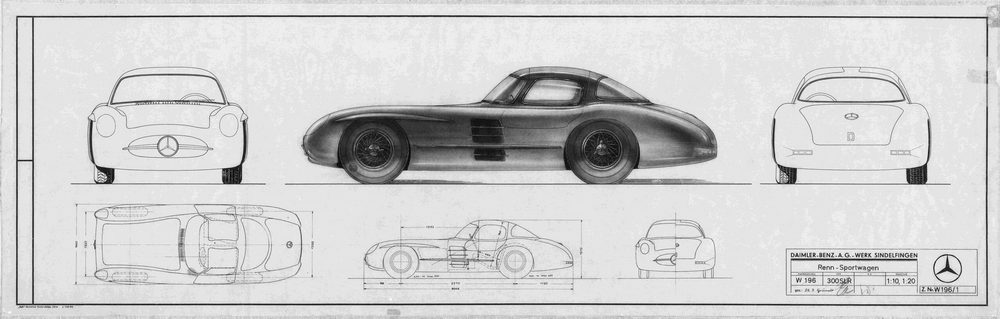

  • Blueprint : le plan multi vues de la Mercedes Benz W196S 300 SLR Coupé Uhlenhaut (1955) (2560×816px)

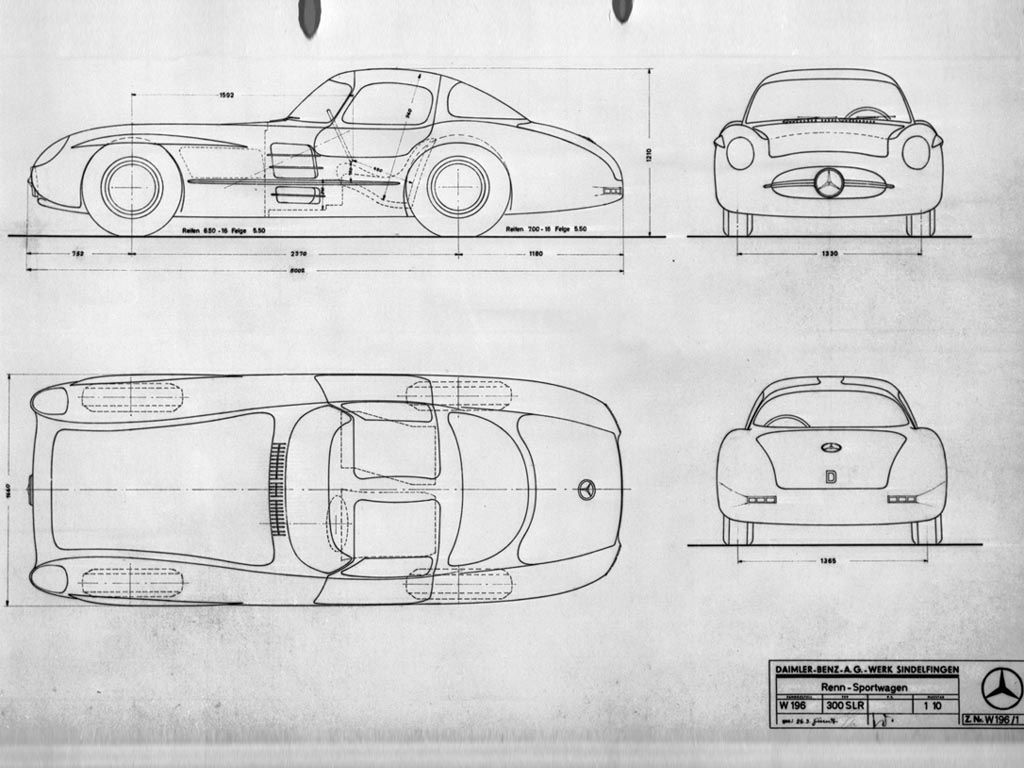

  • Blueprint : le plan à 4 vues (profil avec Dimensions, avant, arrière, dessus) de la Mercedes Benz W196S 300 SLR Coupé Uhlenhaut (1955) (1024x768px)

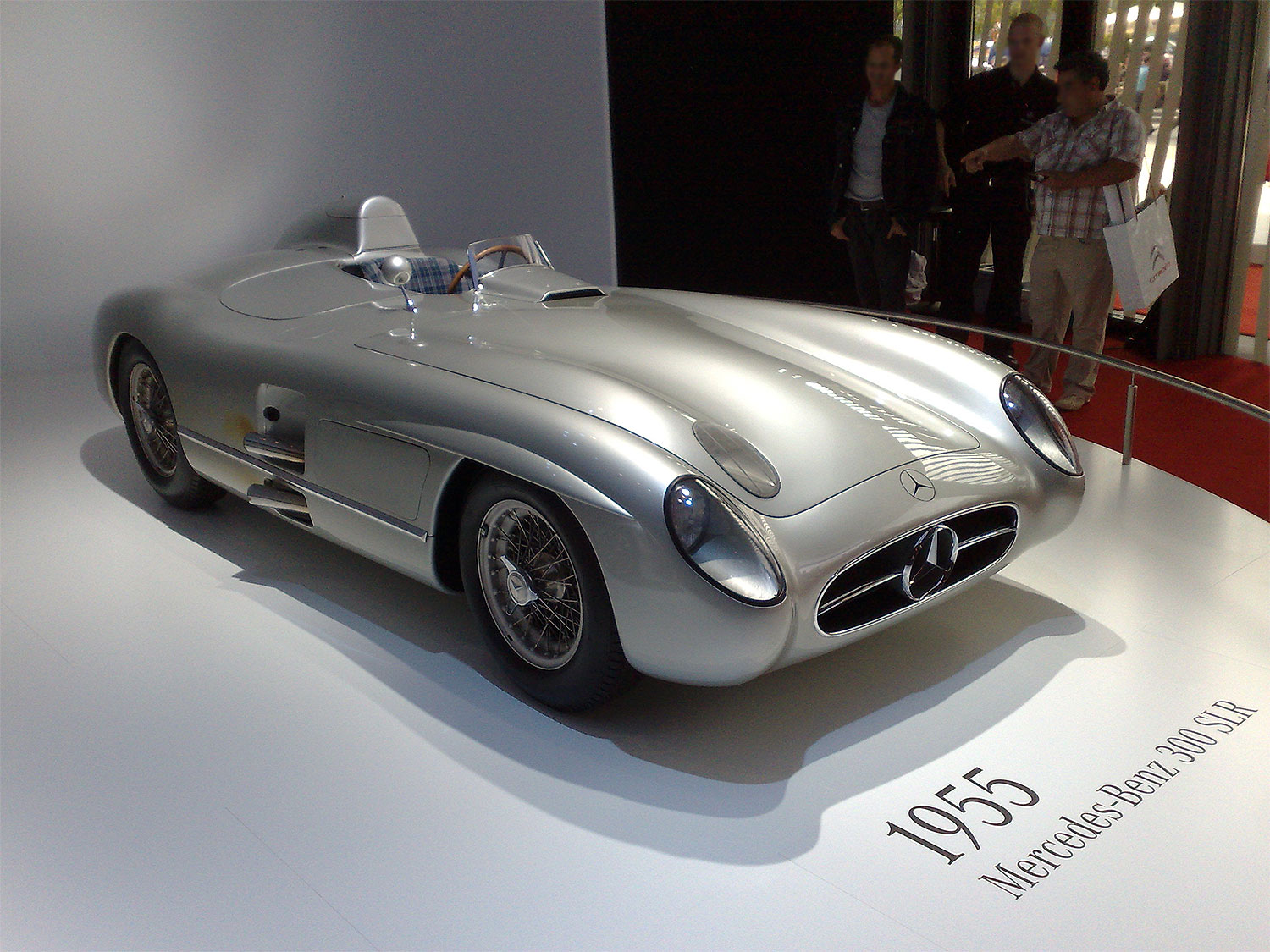

  • Photo 1 : une Mercedes-Benz 300 SLR à l'IAA 2009 (1500×1125px)

  • Photo 2 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de 3/4 avant droit (5327×3554px)

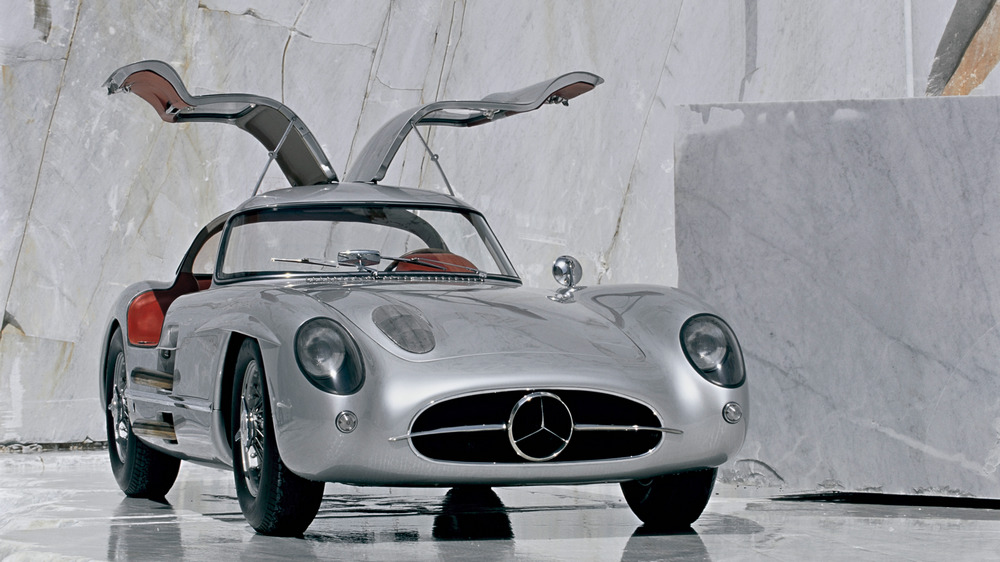

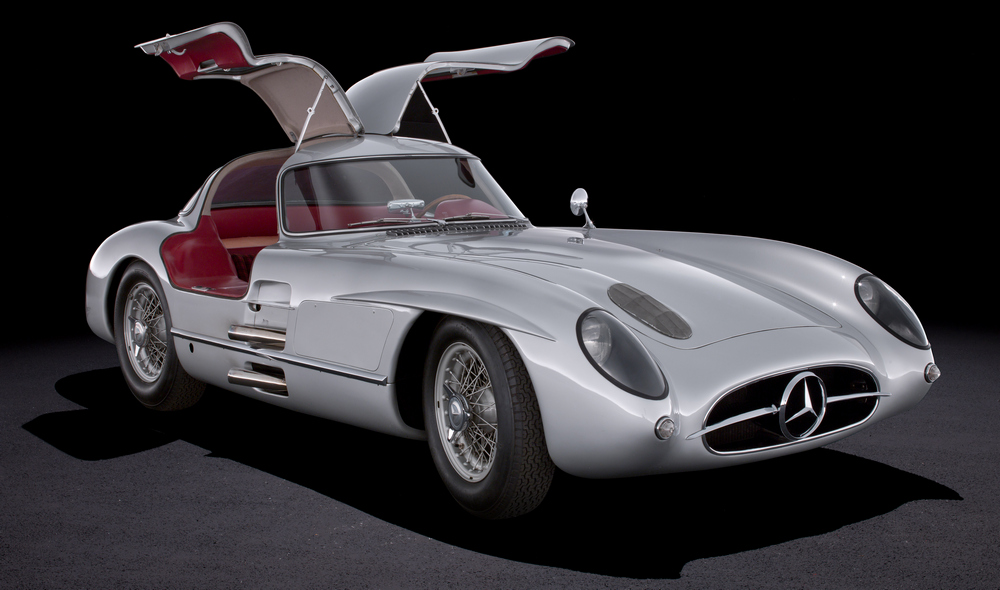

  • Photo 3 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de 3/4 avant droit, portières ouvertes (4800×3205px)

  • Photo 4 : un P-47 tirant avec ses mitrailleuses M2 pendant l’artillerie de nuit (1914×1500px)

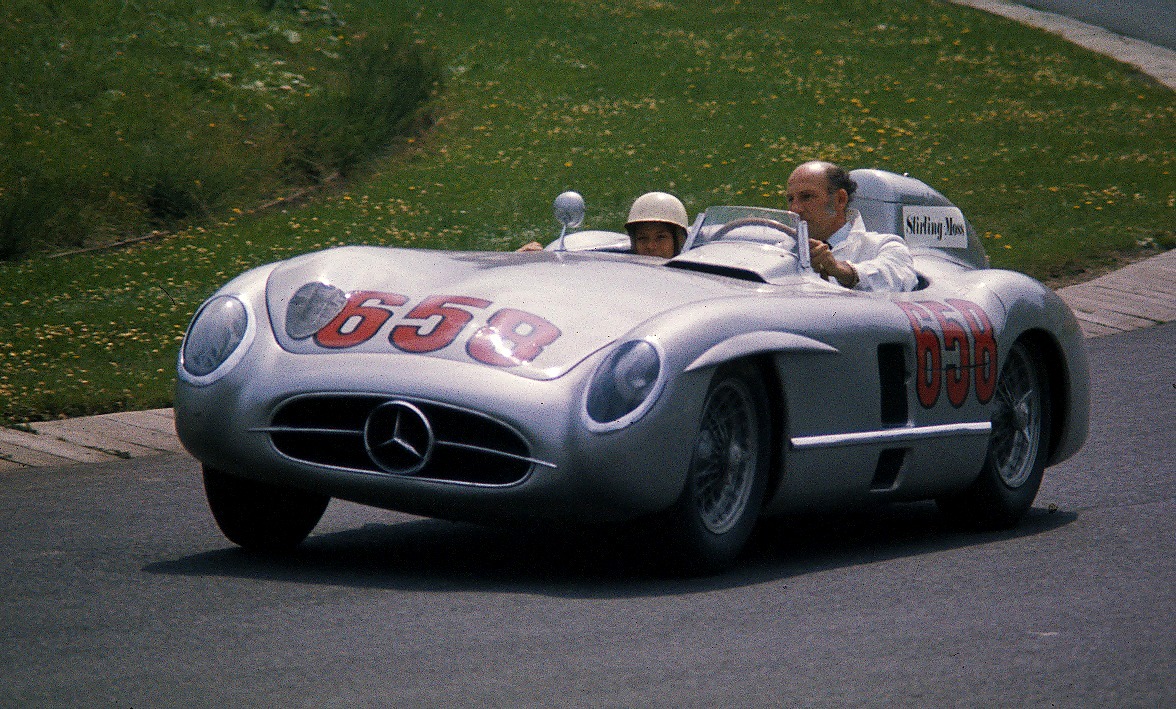

  • Photo 5 : Stirling Moss conduit la Mercedes-Benz 300 SLR de son ancien coéquipier de course Mercedes Juan Manuel Fangio au Nürburgring en 1977 (1176×709px)

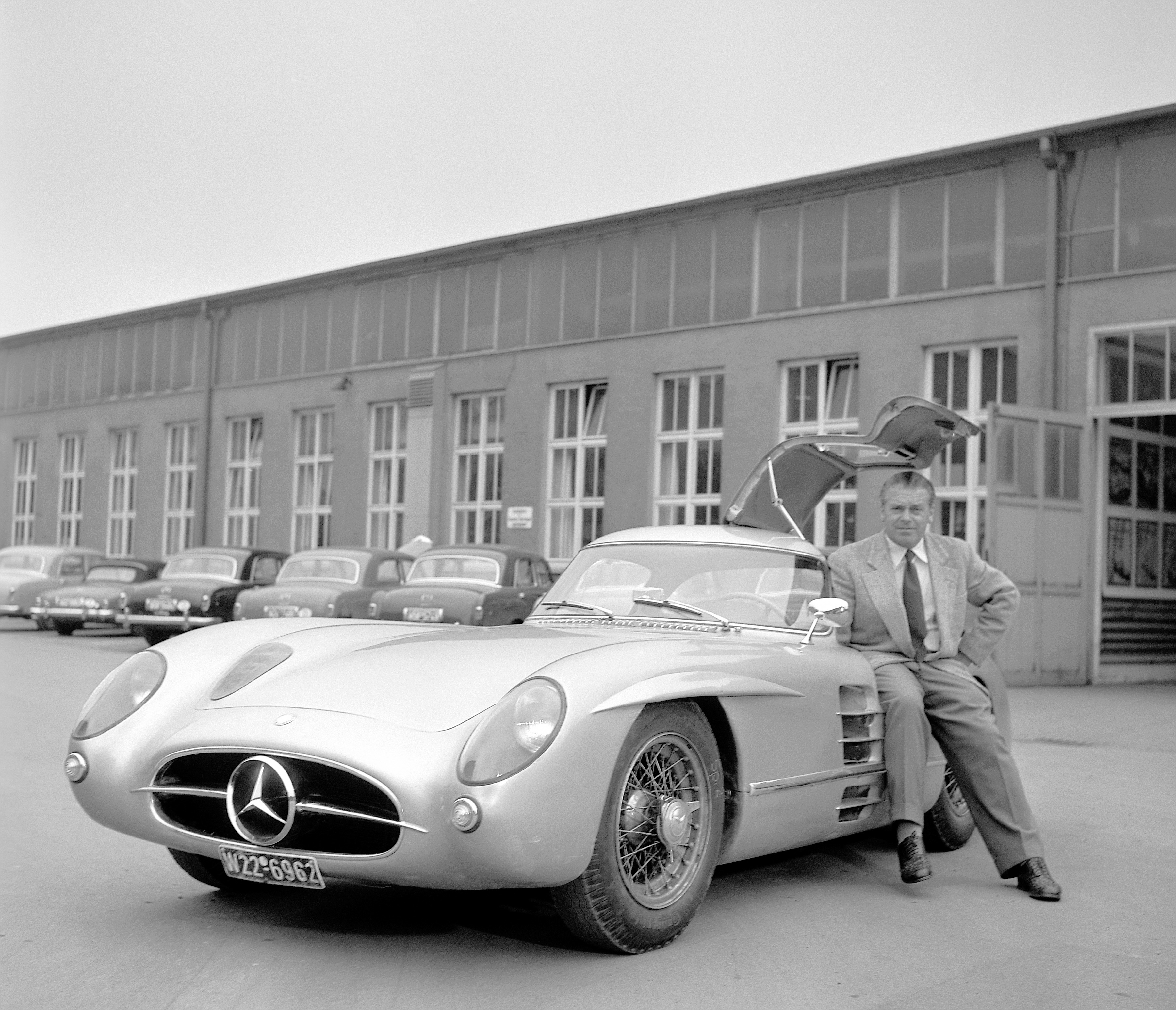

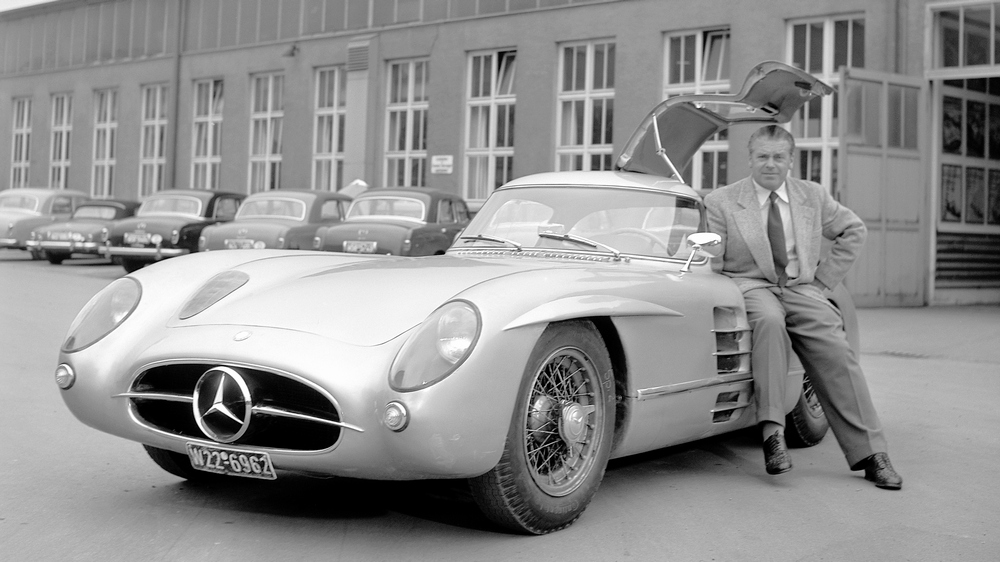

  • Photo 6 : Rudolf Uhlenhaut et sa Mercedes-Benz 300 SLR Coupé Uhlenhaut (3600×3091px)

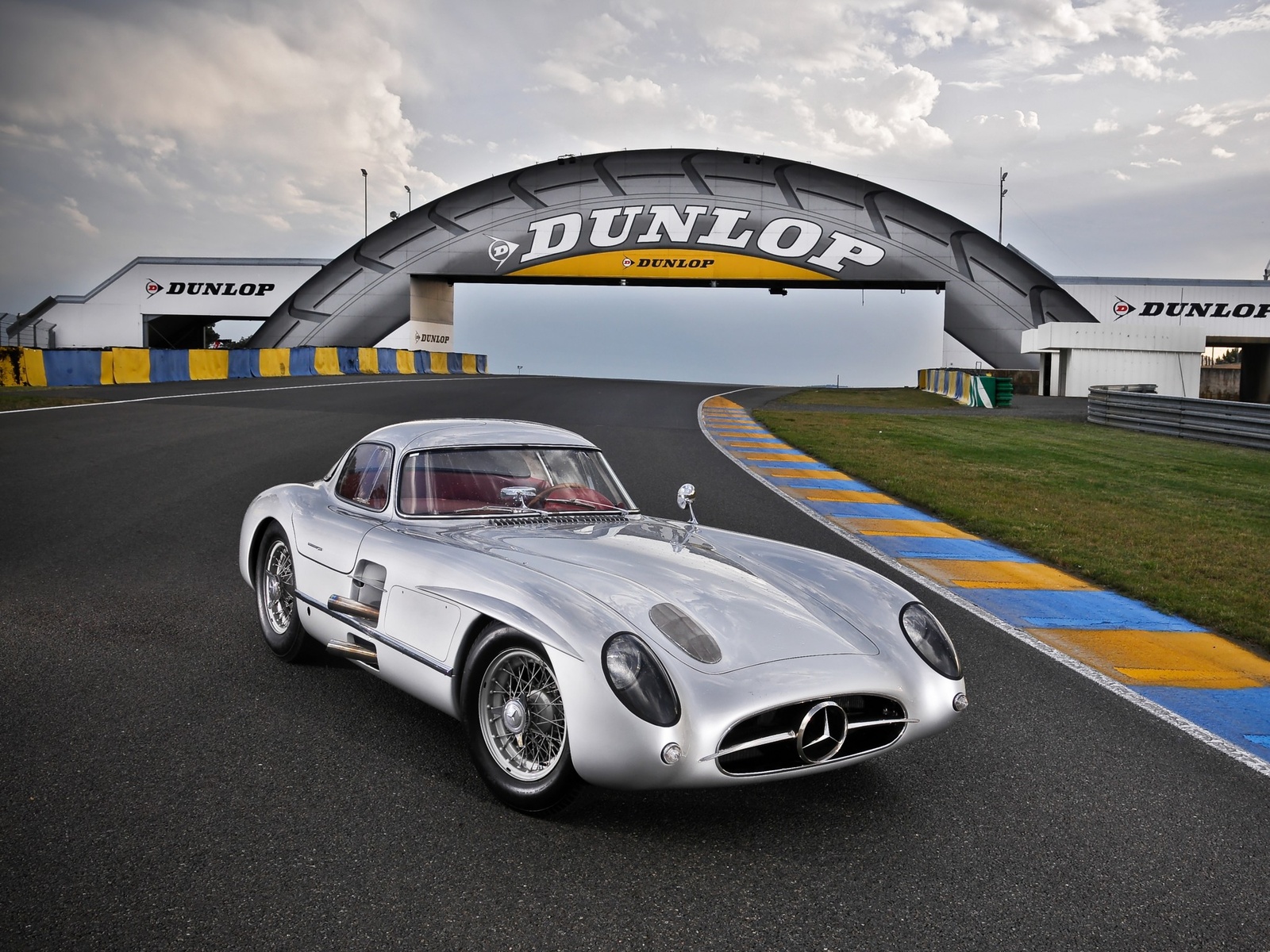

  • Photo 7 : une Mercedes-Benz 300 SLR Uhlenhaut Coupe (W196S) 1955 sur une circuit de course (1600×1200px)

  • Photo 8 : la Mercedes-Benz 300 SLR Mille Miglia (W196S) 1955 (1280×960px)

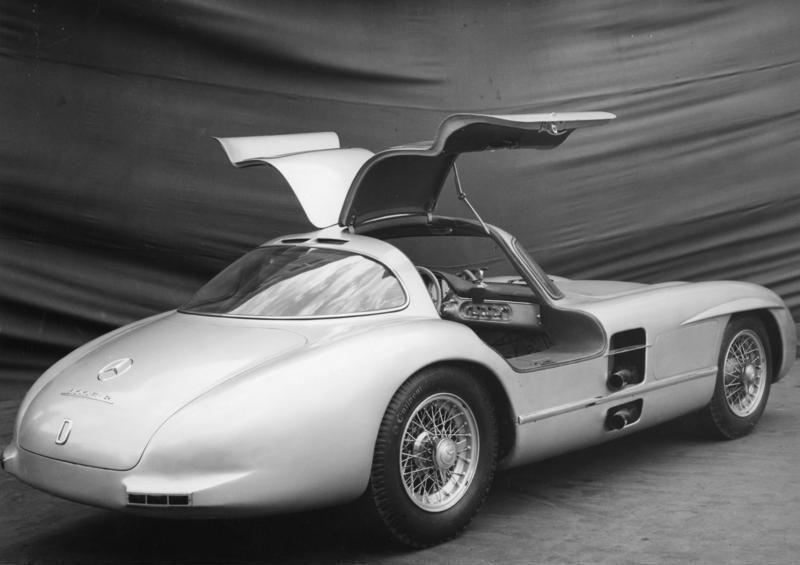

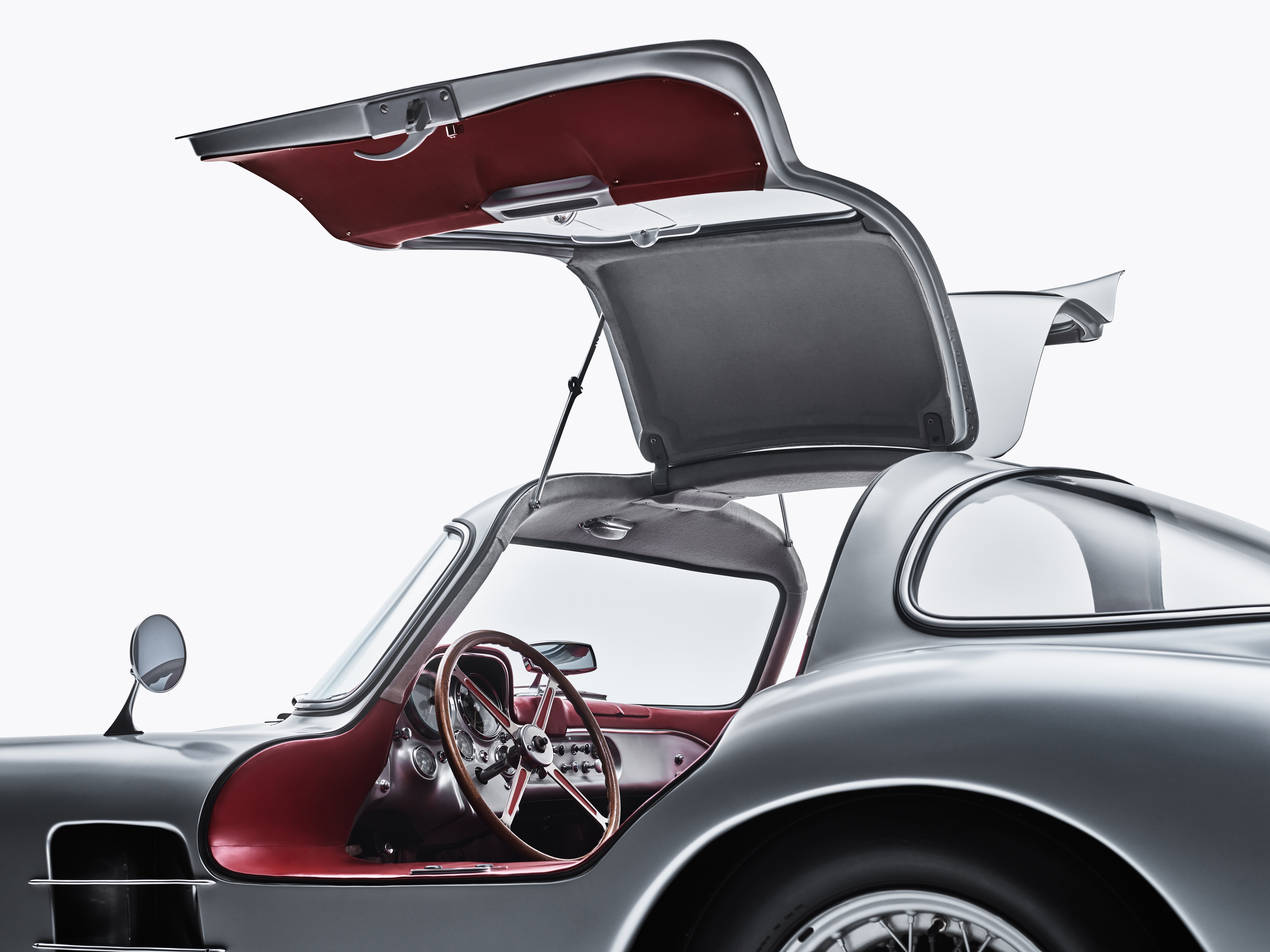

  • Photo 9 : les portes papillon étaient une caractéristique du Coupé Uhlenhaut (800×565px)

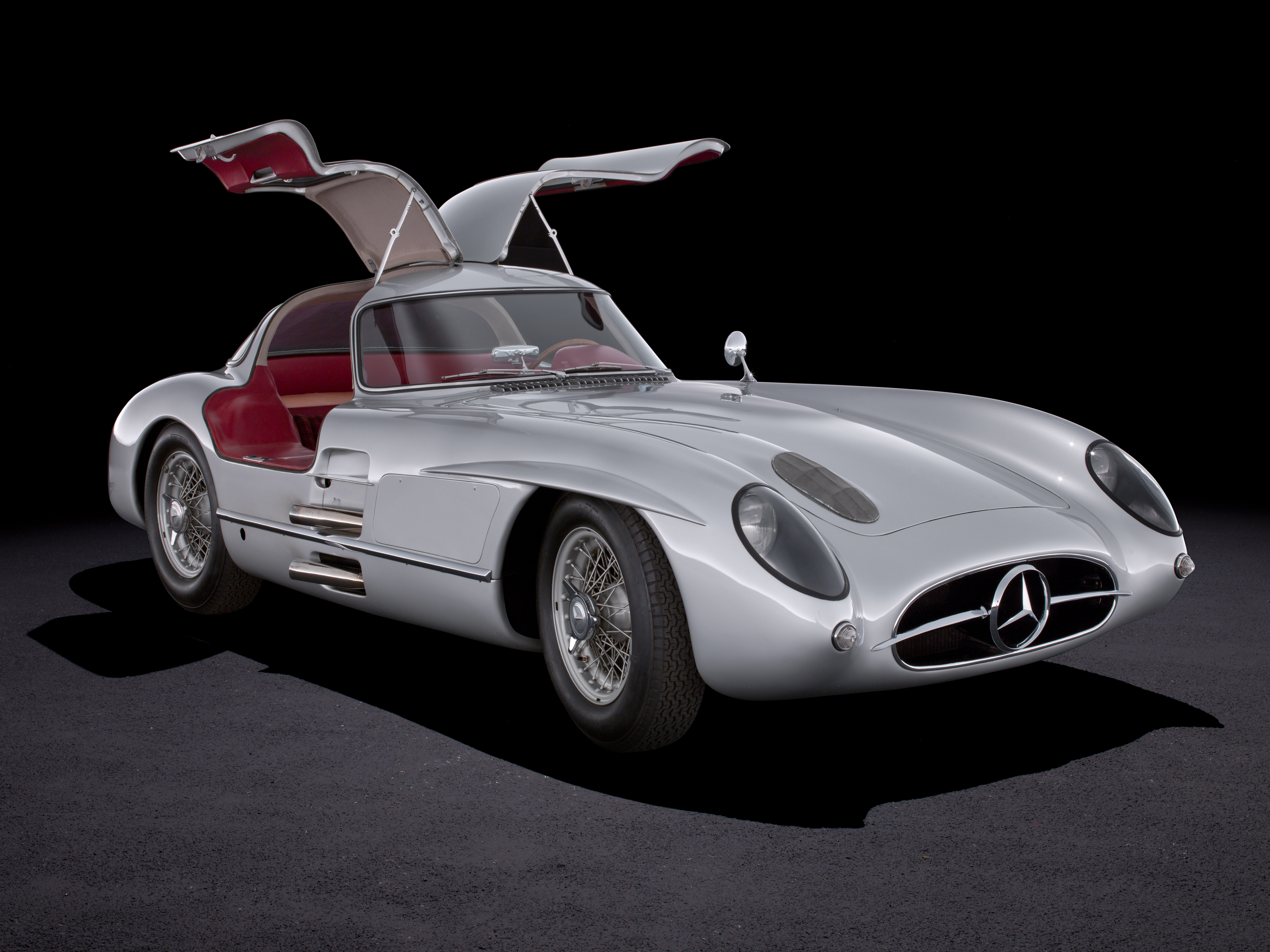

  • Photo 10 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de 3/4 avant droit, portières ouvertes (8176×6132px)

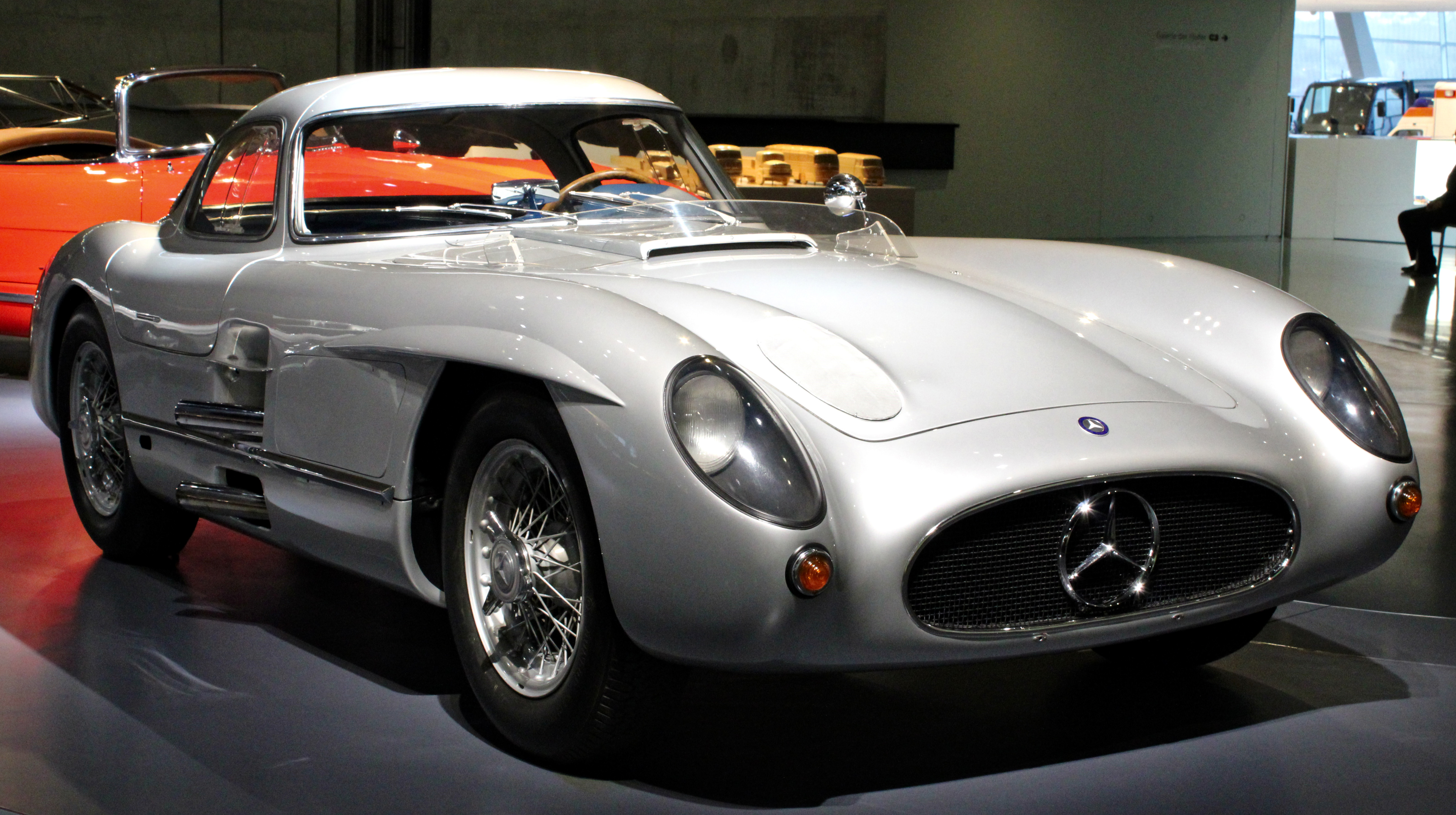

  • Photo 11 : un Republic P-47D Thunderbolt au sol vu de profil droit (1200×812px)

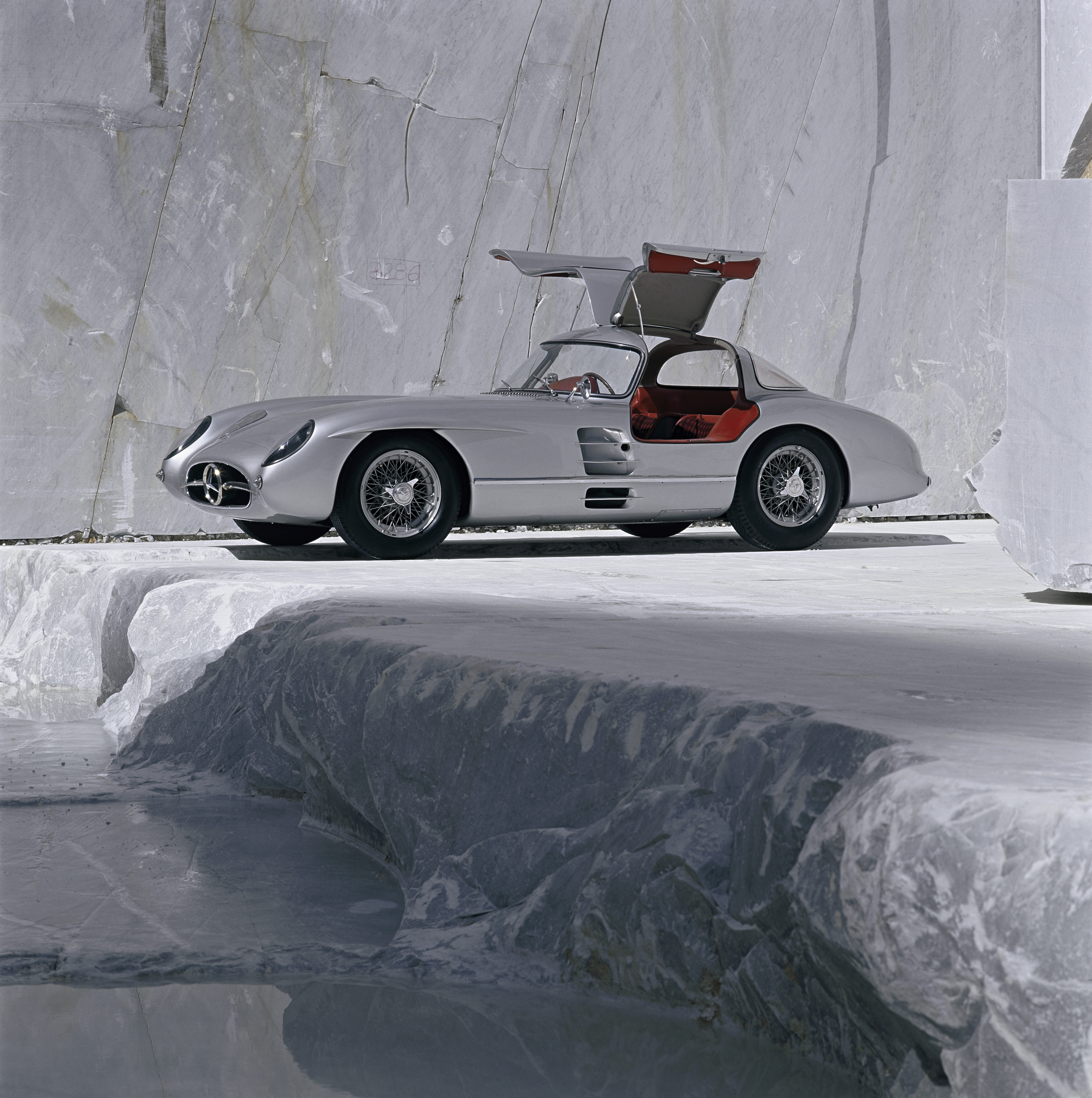

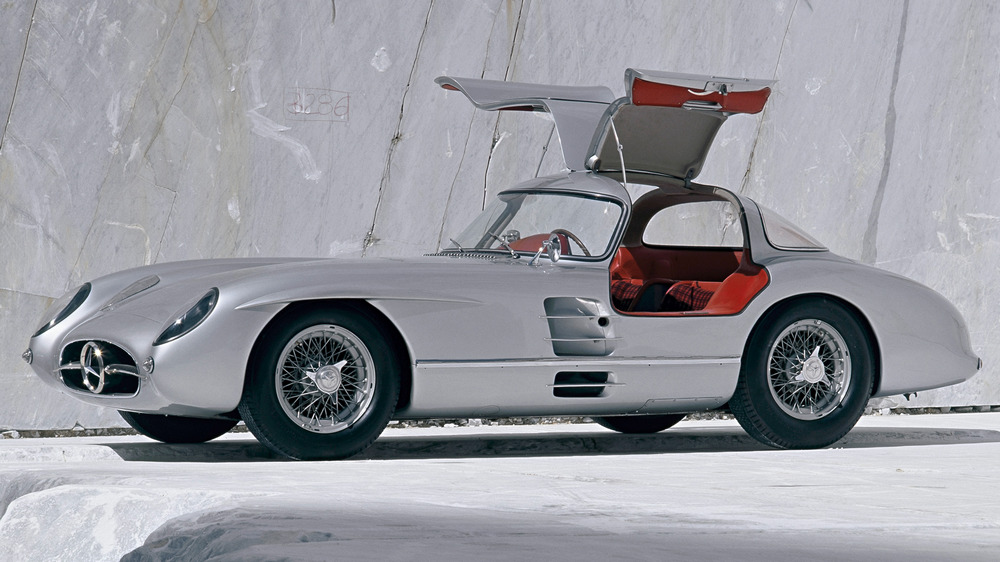

  • Photo 12 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de profil gauche, portières ouvertes (4800×4828px)

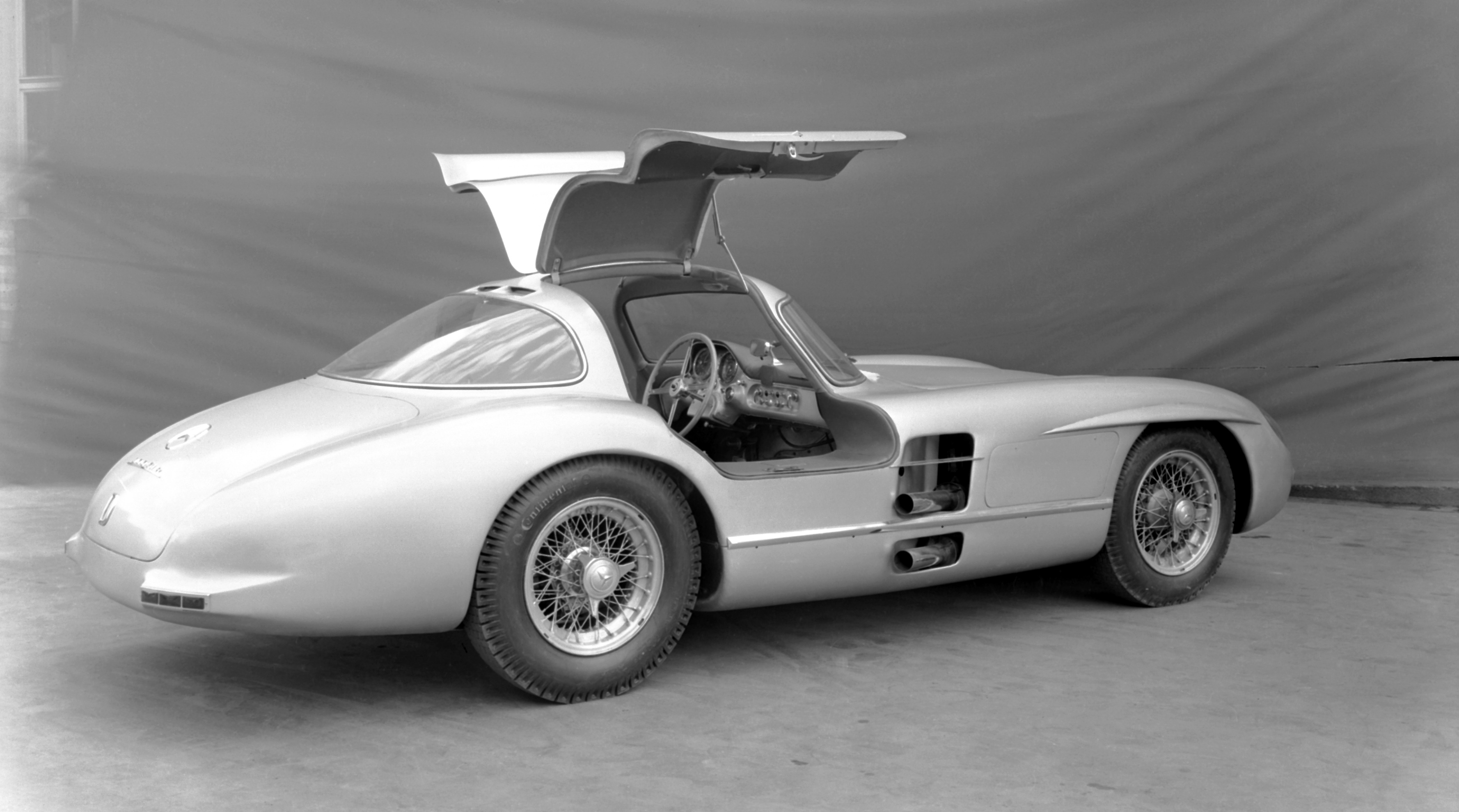

  • Photo 13 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de 3/4 arrière droit, portières ouvertes avec vue sur le tableau de bord (3555×1979px)

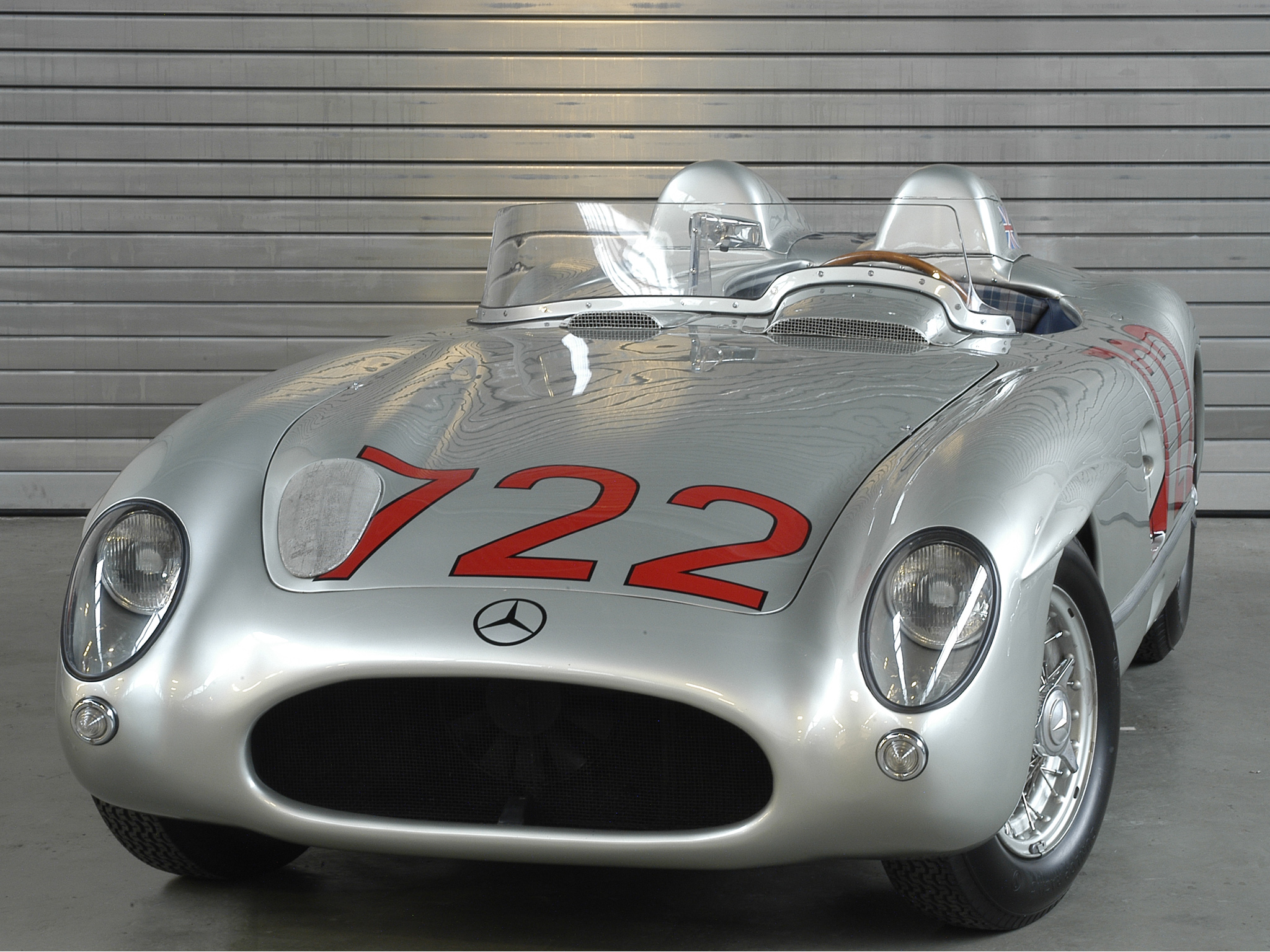

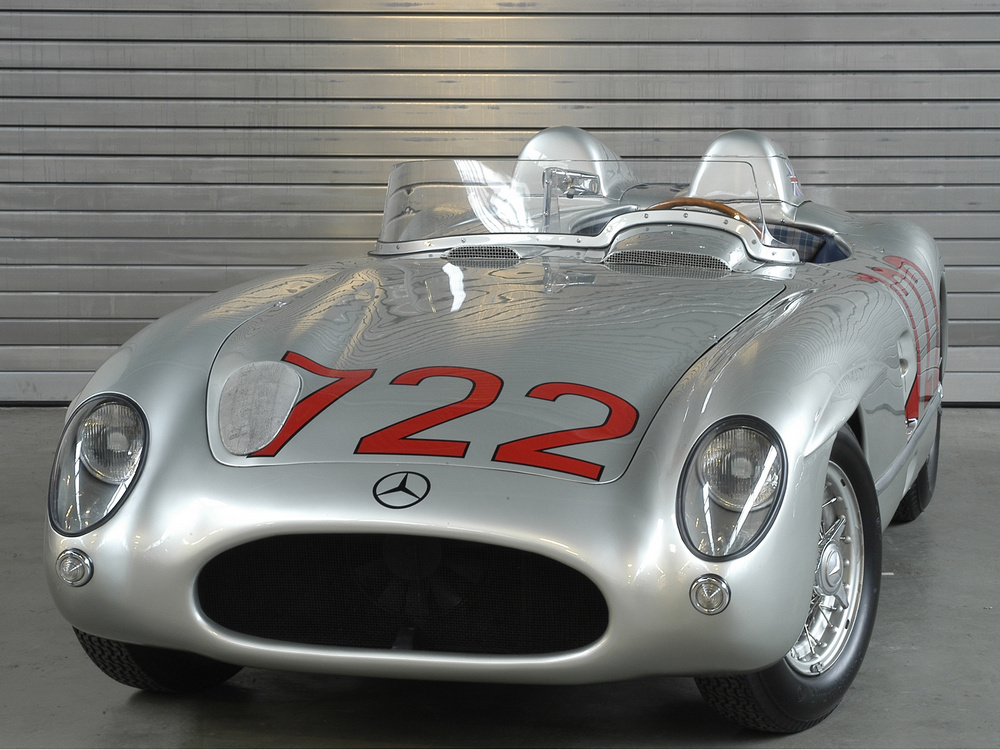

  • Photo 14 : une Mercedes-Benz 300 SLR Mille Miglia (W196S) 1955 vue de face avec le pare-brise pour 2 sièges (2048×1536px)

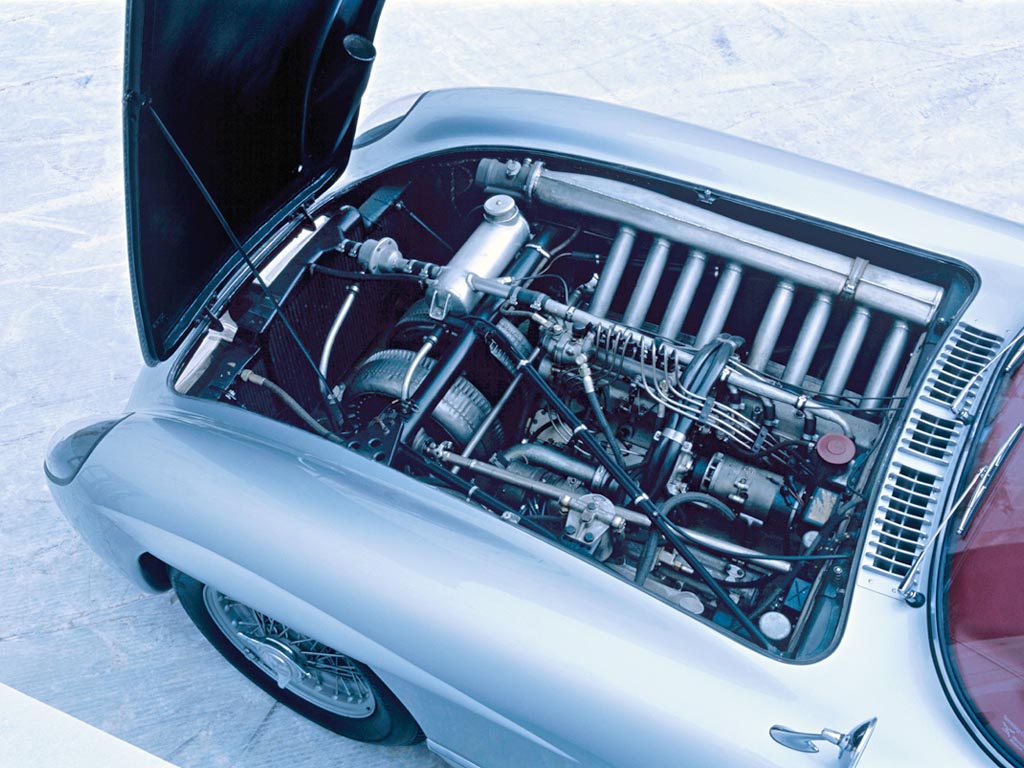

  • Photo 15 : le moteur d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (1280×852px)

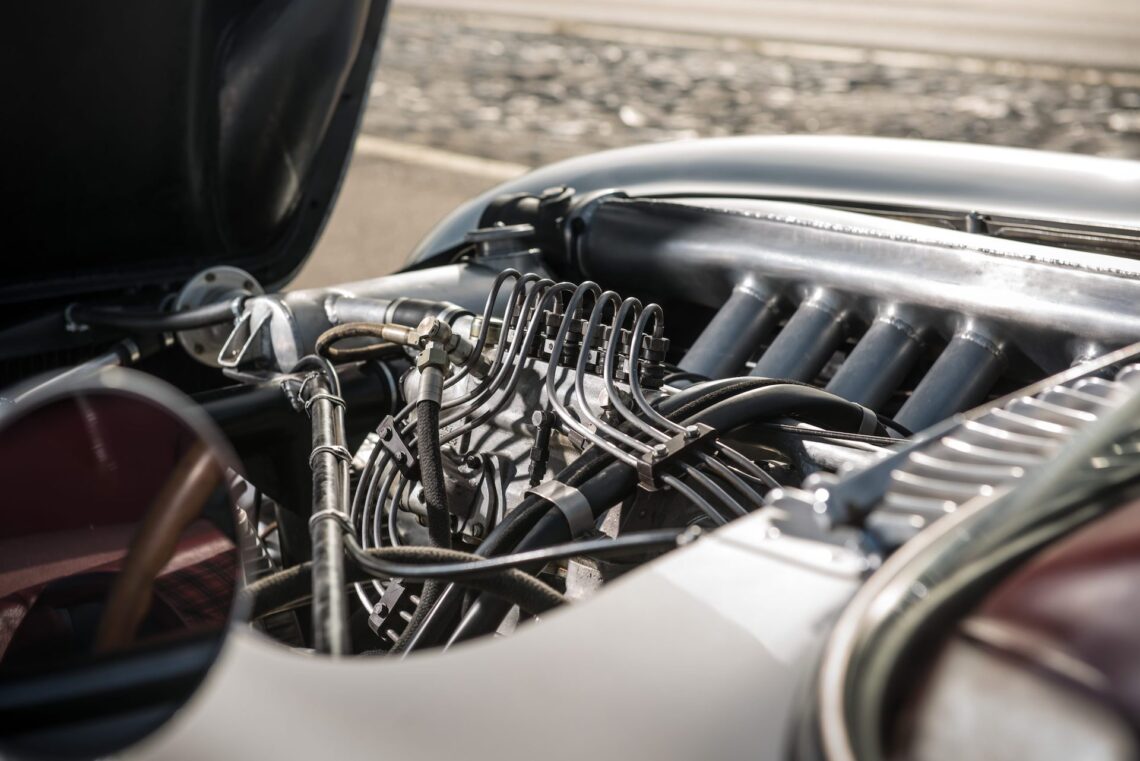

  • Photo 16 : le moteur d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (1140×761px)

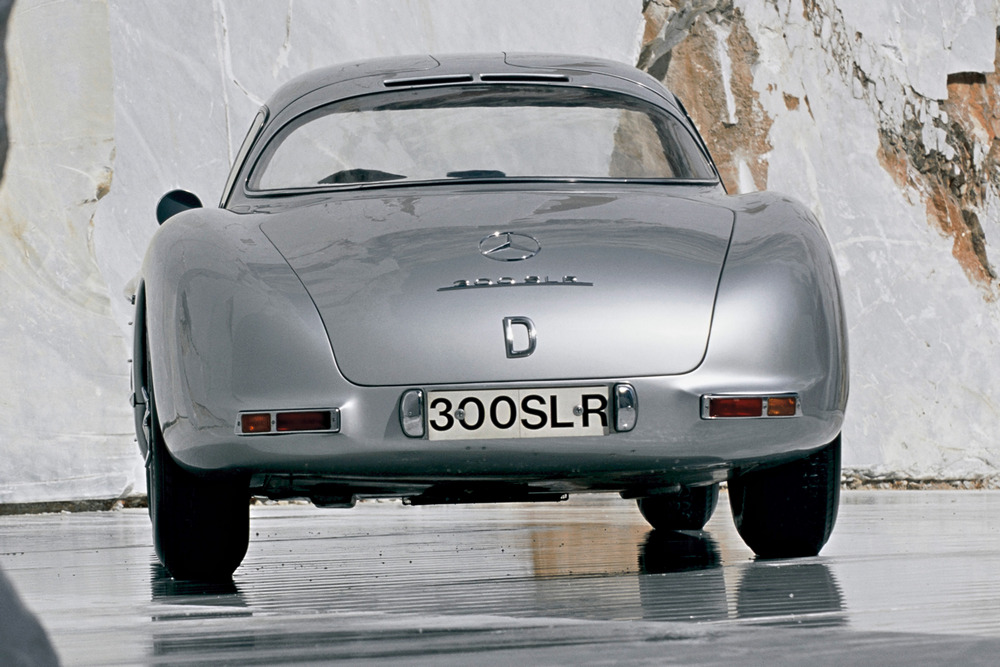

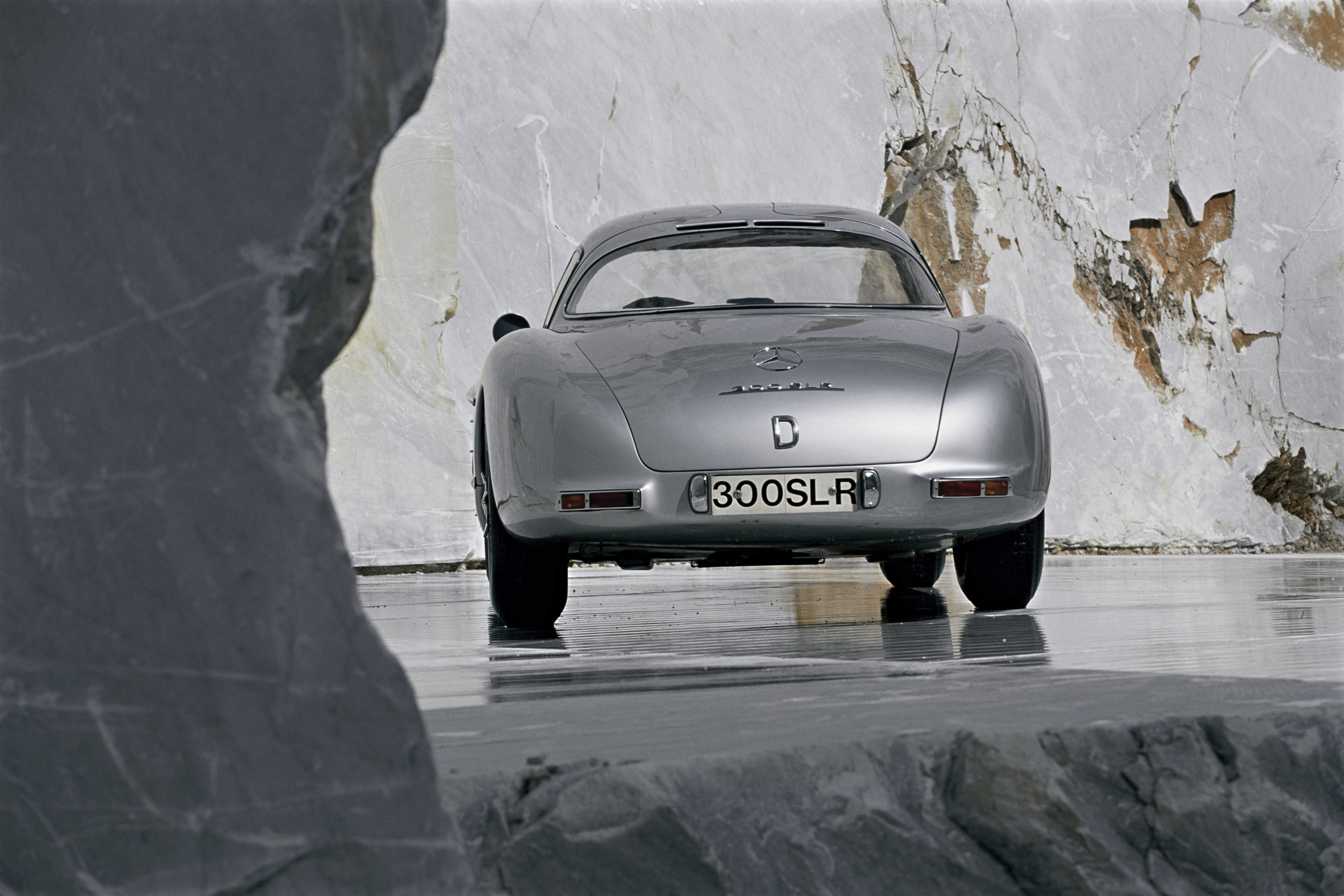

  • Photo 17 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de l'arrière (4800×3201px)

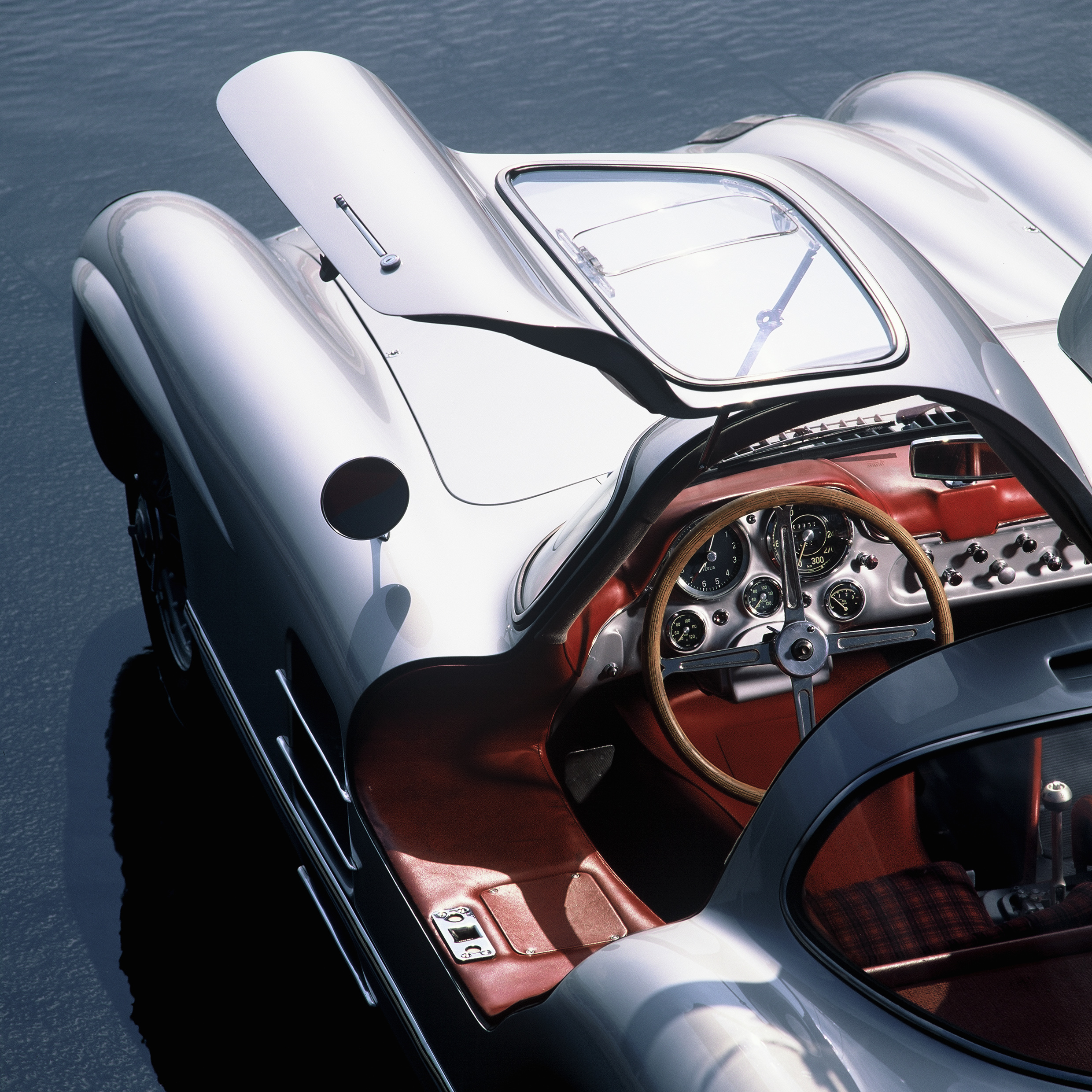

  • Photo 18 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue aérienne, portières ouvertes avec vue sur le tableau de bord (2480×2480px)

  • Photo 19 : zoom sur le poste de pilotage d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955, portière ouvertes (4000×3000px)

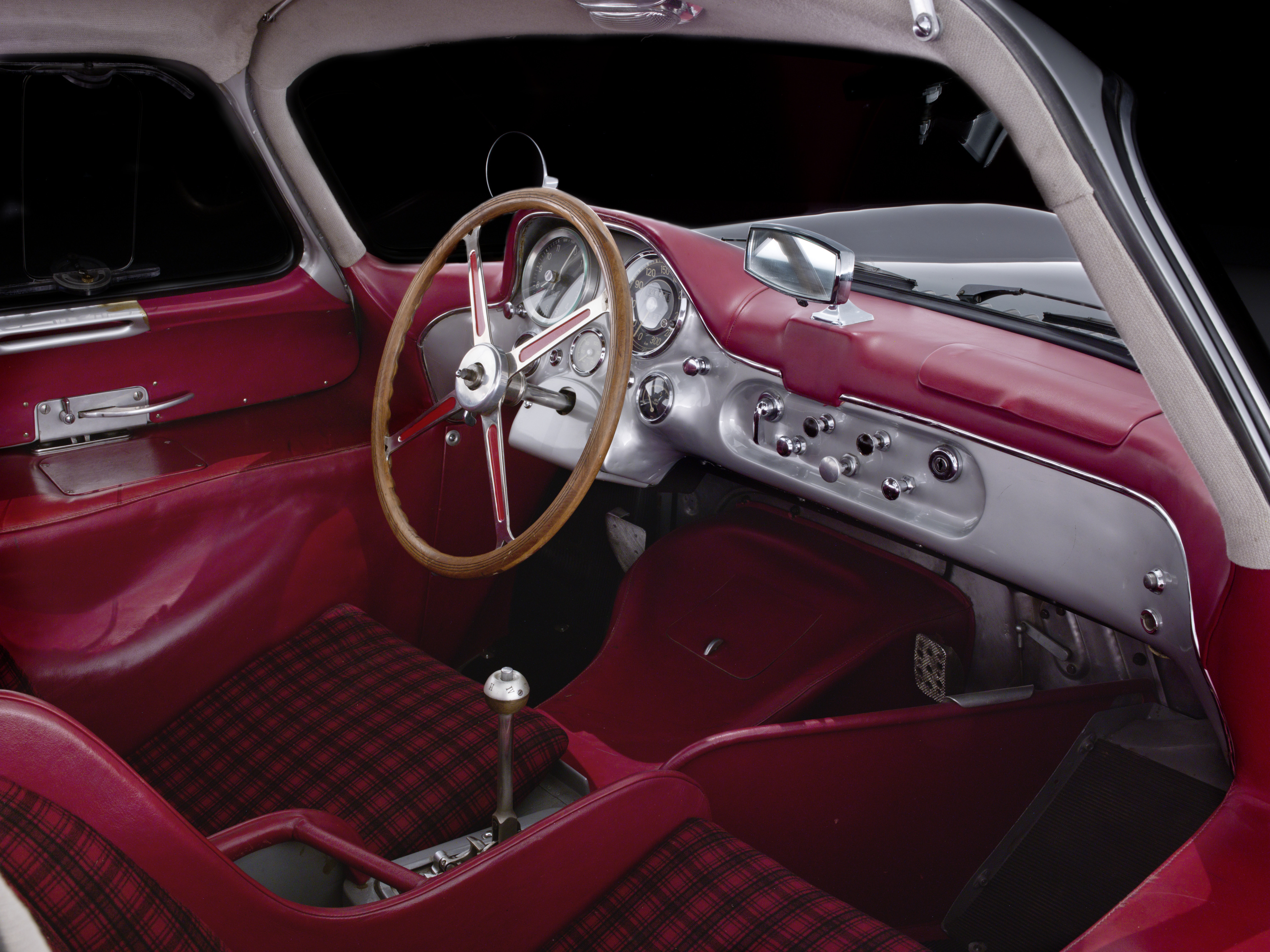

  • Photo 20 : l'intérieur et le tableau de bord d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (3555×2666px)

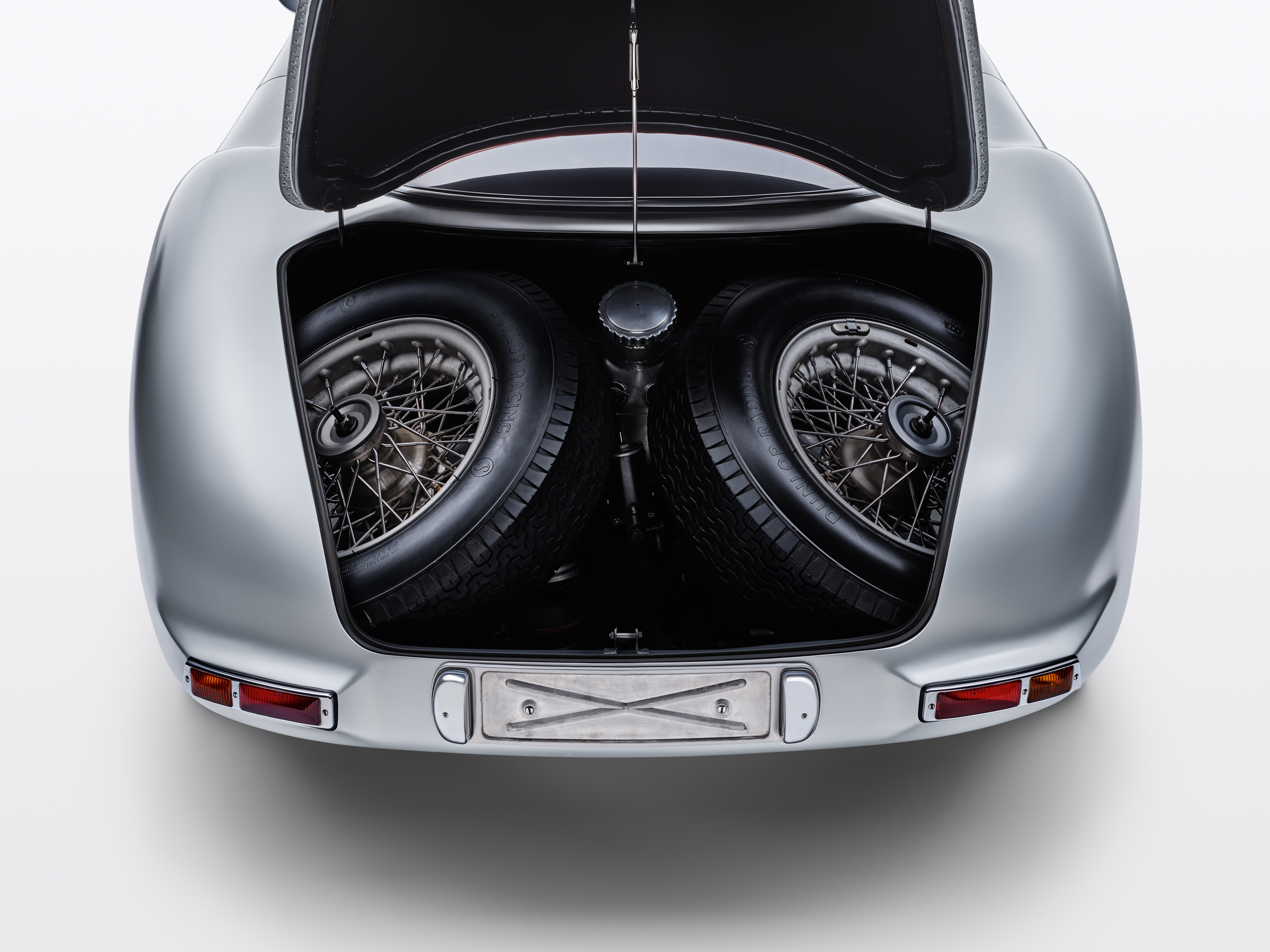

  • Photo 21 : le coffre avec 2 roues de secours d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

  • Photo 22 : zoom sur l'aile et la roue avant gauches et l'avant d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

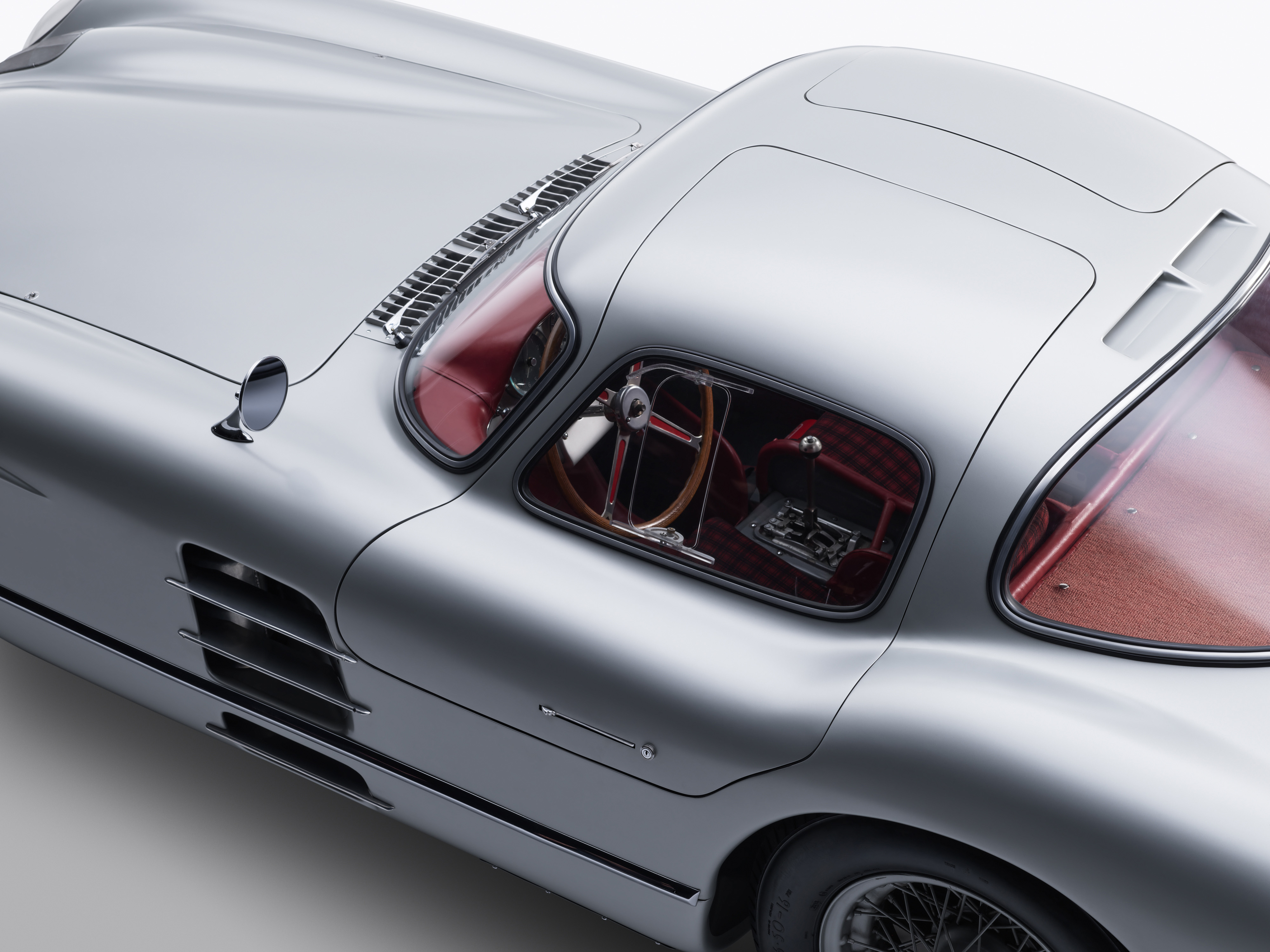

  • Photo 23 : zoom le côté gauche et le poste de pilotage en vue semi-aérienne d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

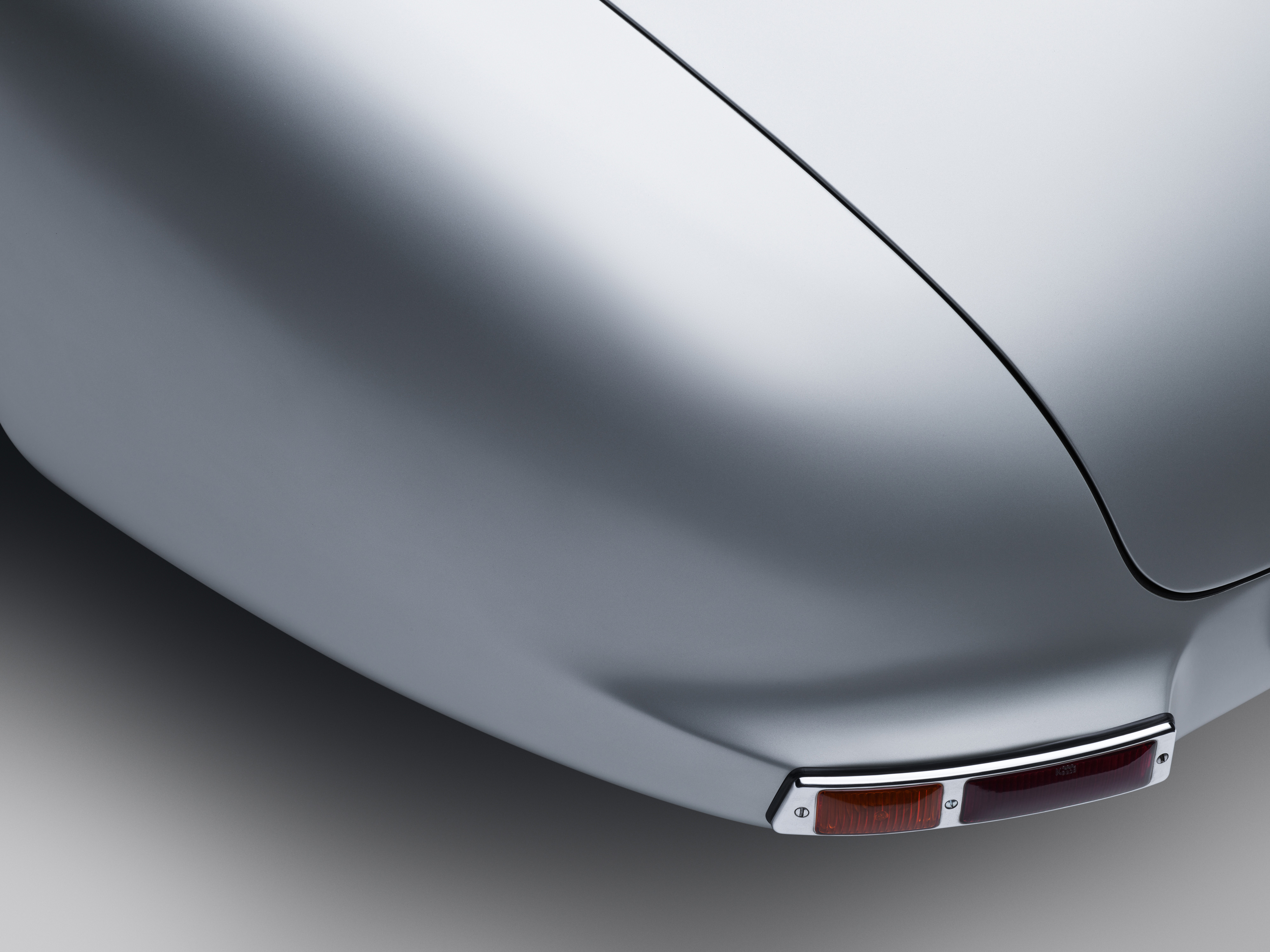

  • Photo 24 : zoom sur l'aile et les feux arrière gauche d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

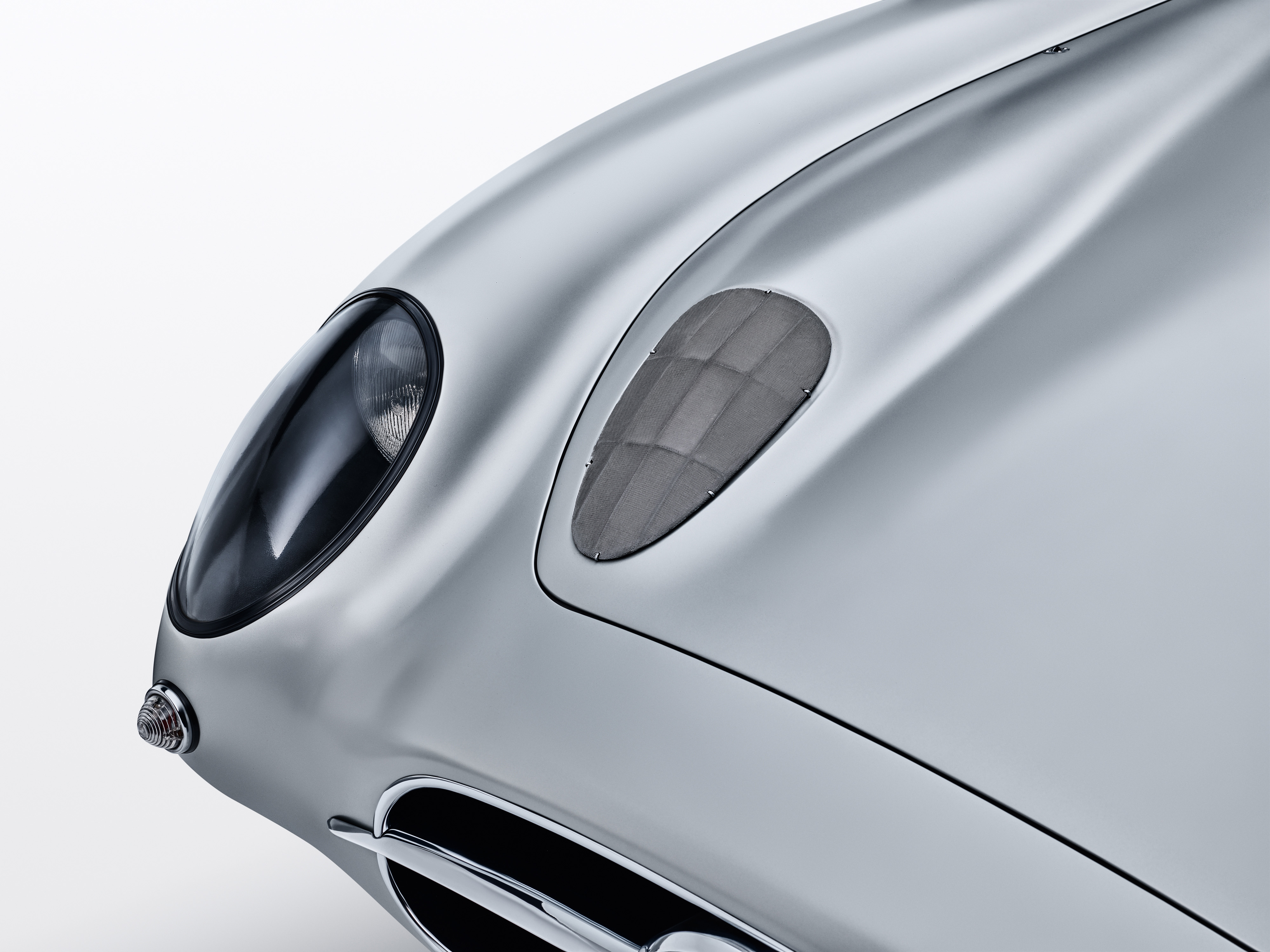

  • Photo 25 : zoom sur la partie avant droit de l'avant d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

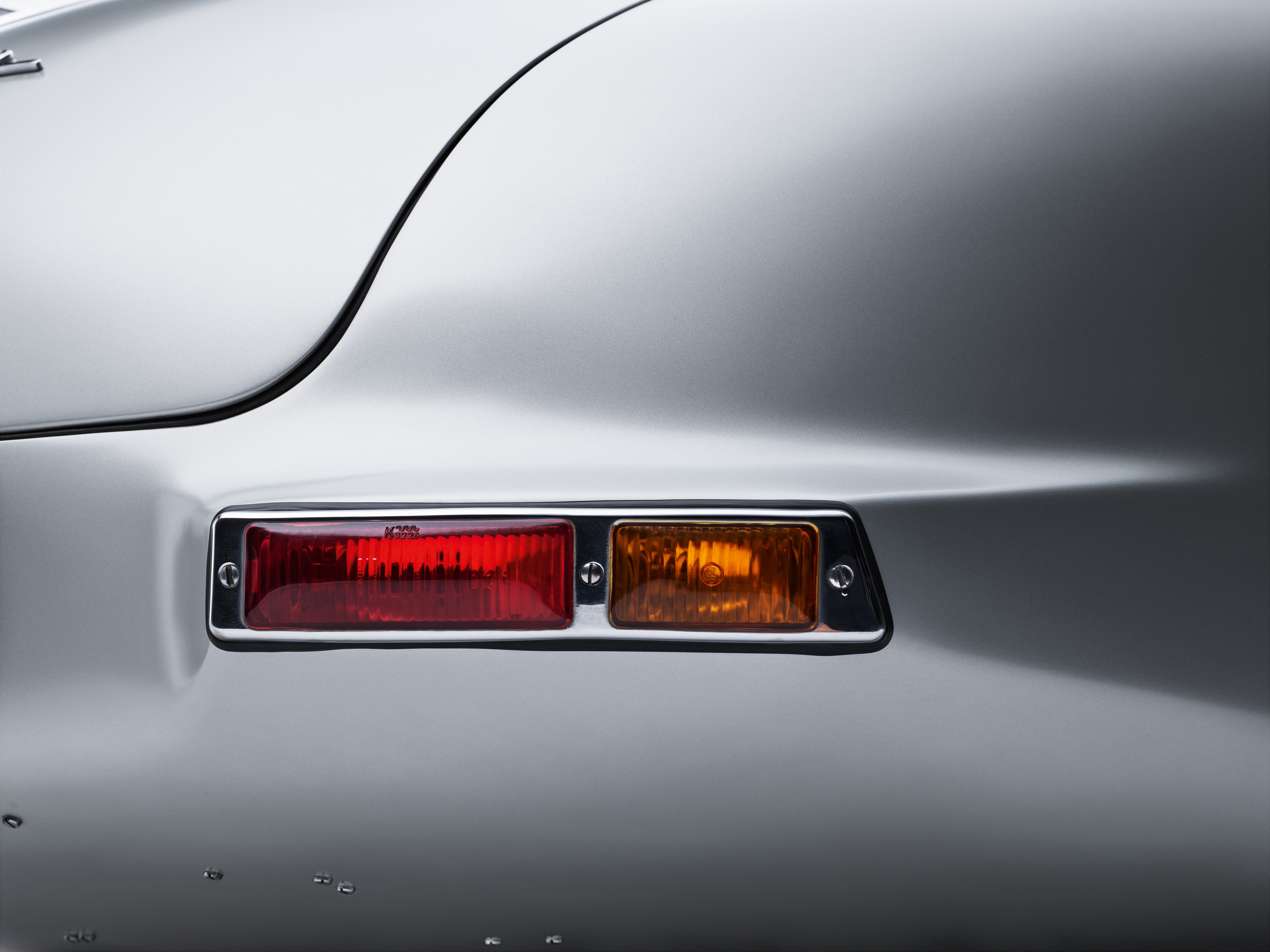

  • Photo 26 : zoom sur le feu et le clignotant arrière droit d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (4000×3000px)

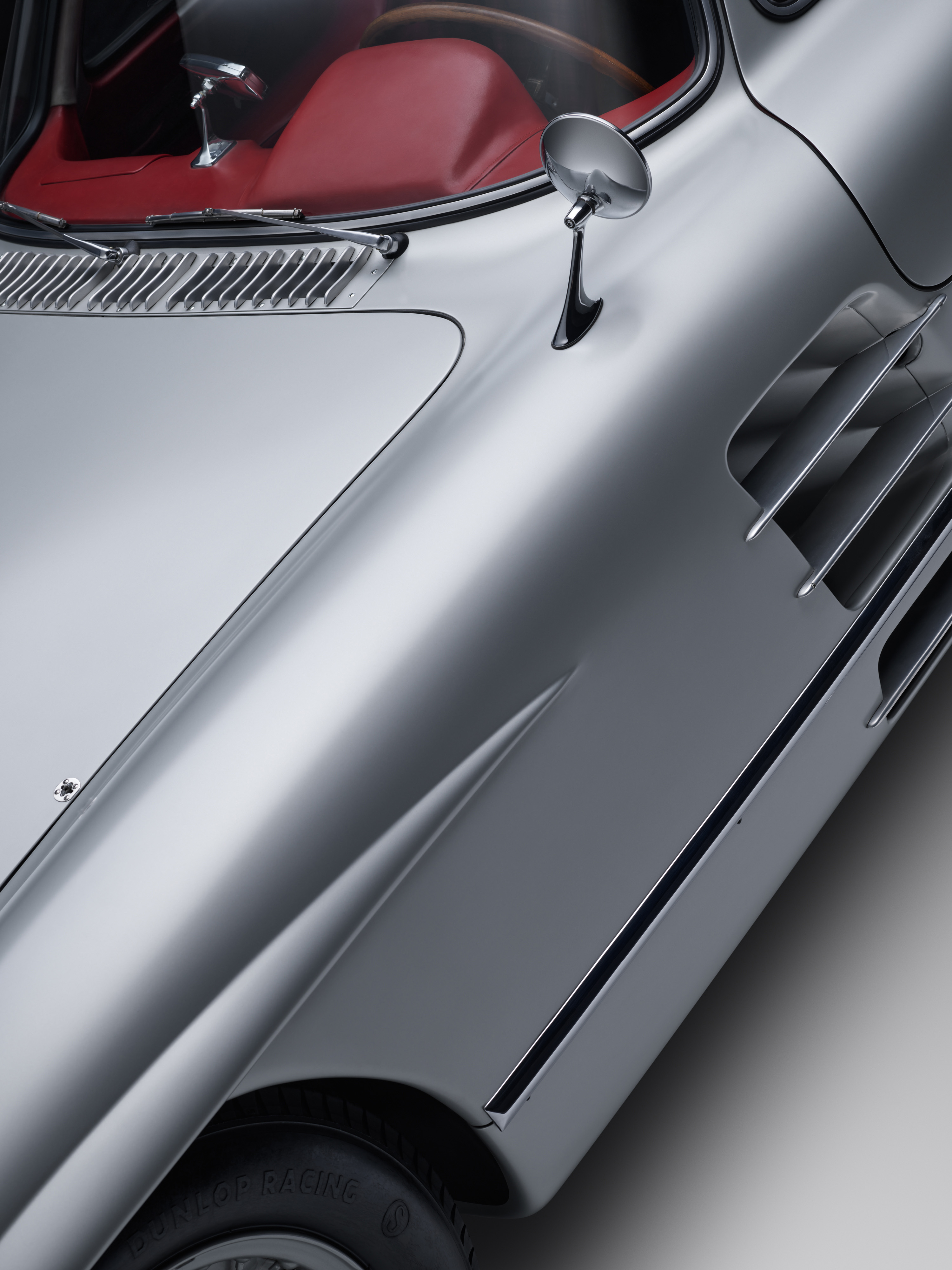

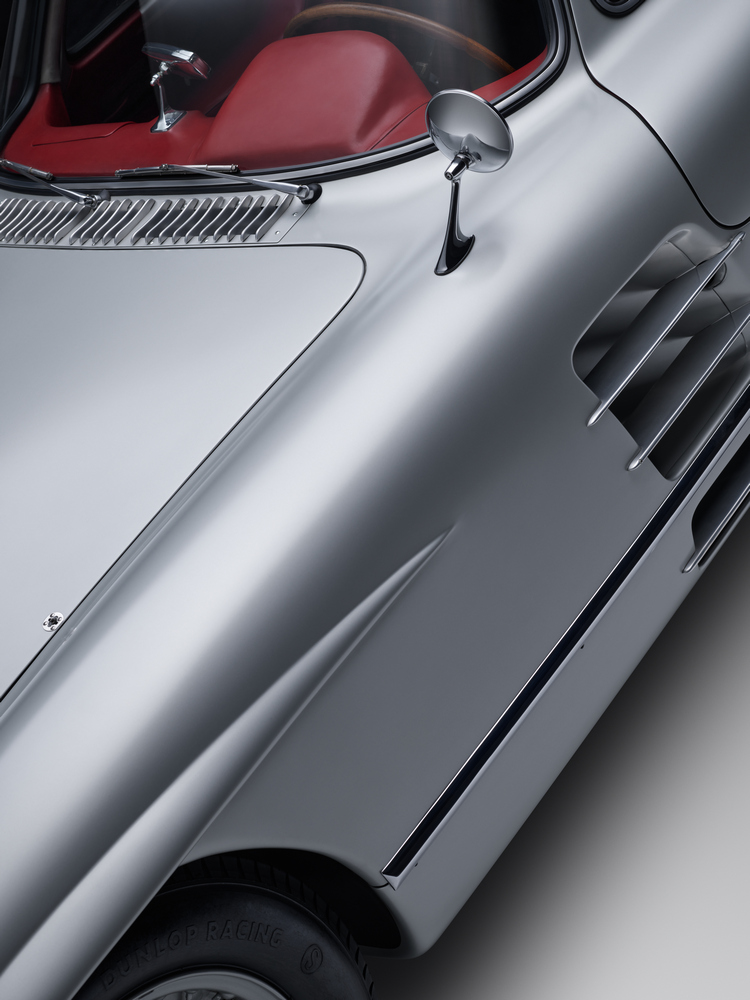

  • Photo 27 : zoom sur le côté gauche d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 à hauteur du rétroviseur et du capot (3000×4000)

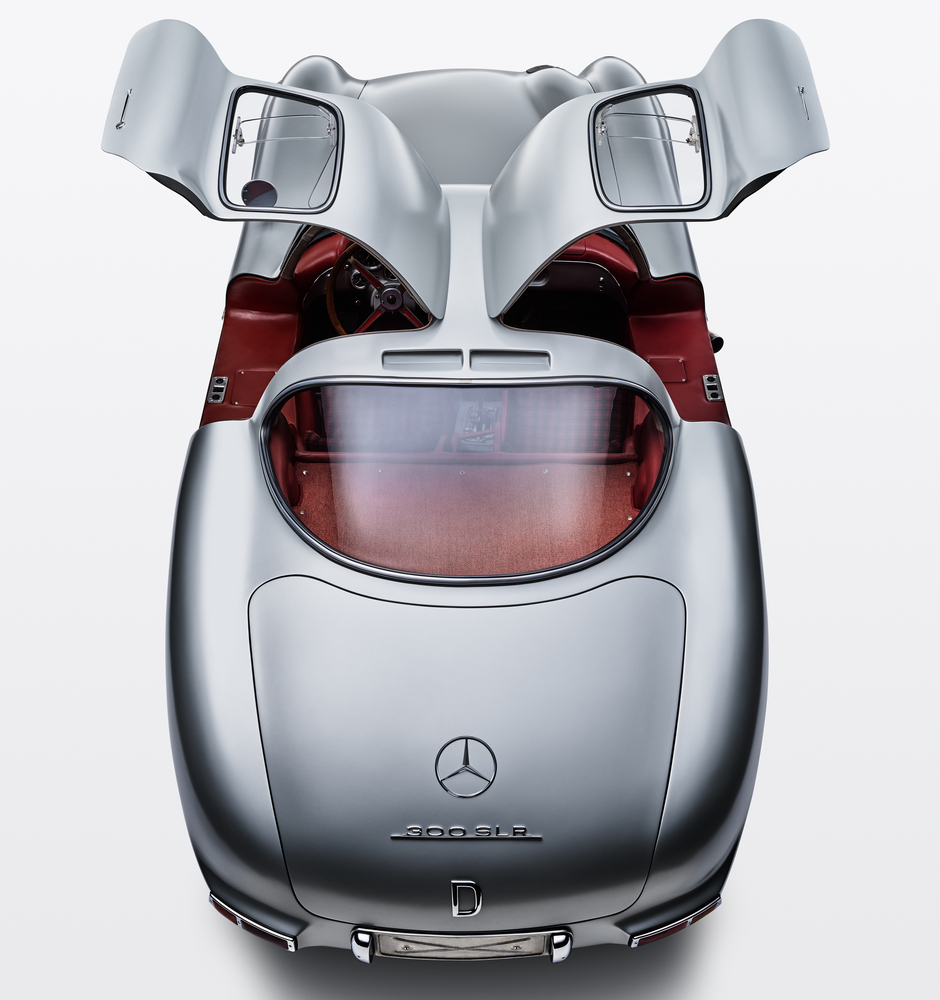

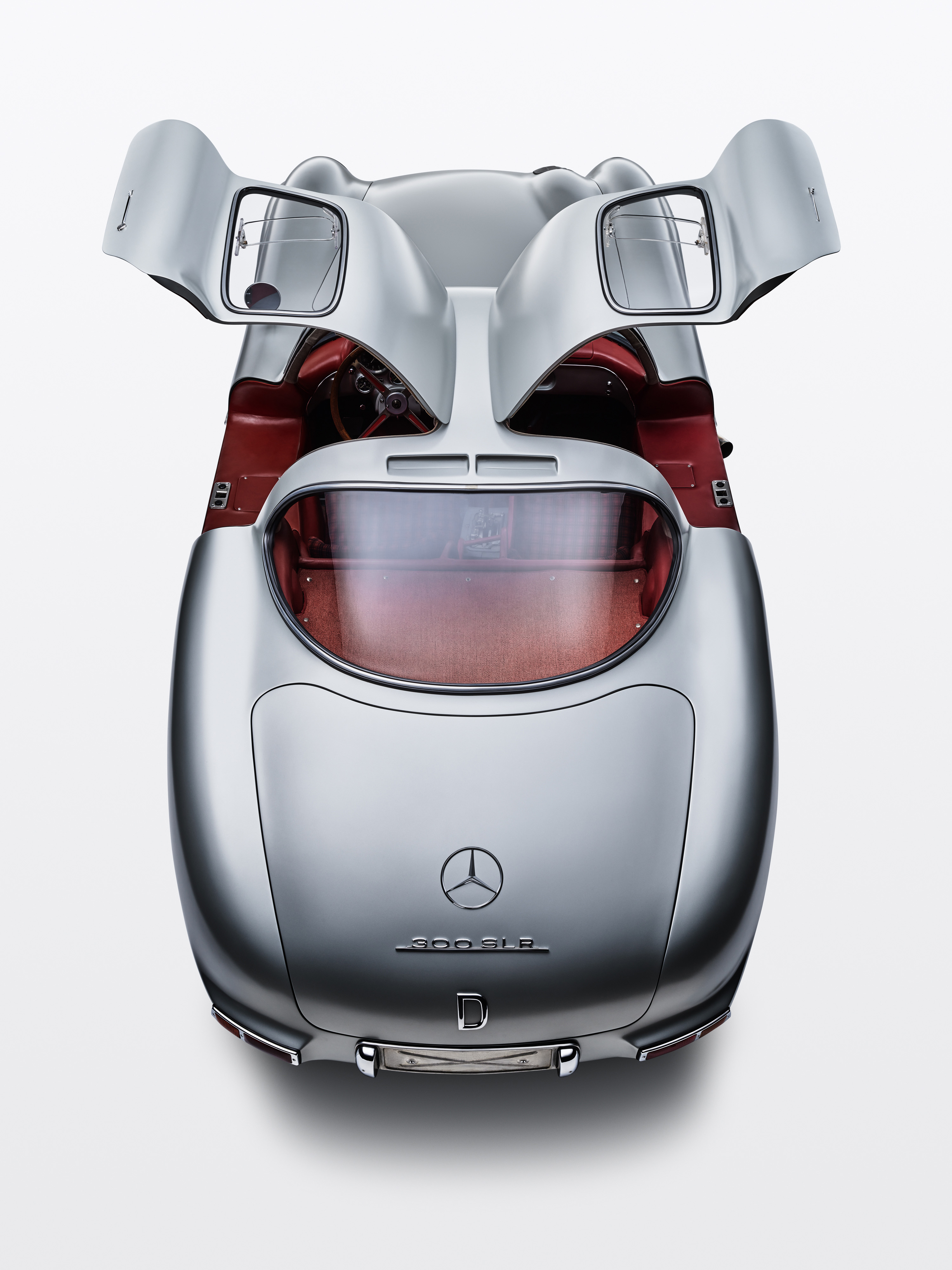

  • Photo 28 : une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue arrière aérienne, portières ouvertes (3000×4000)

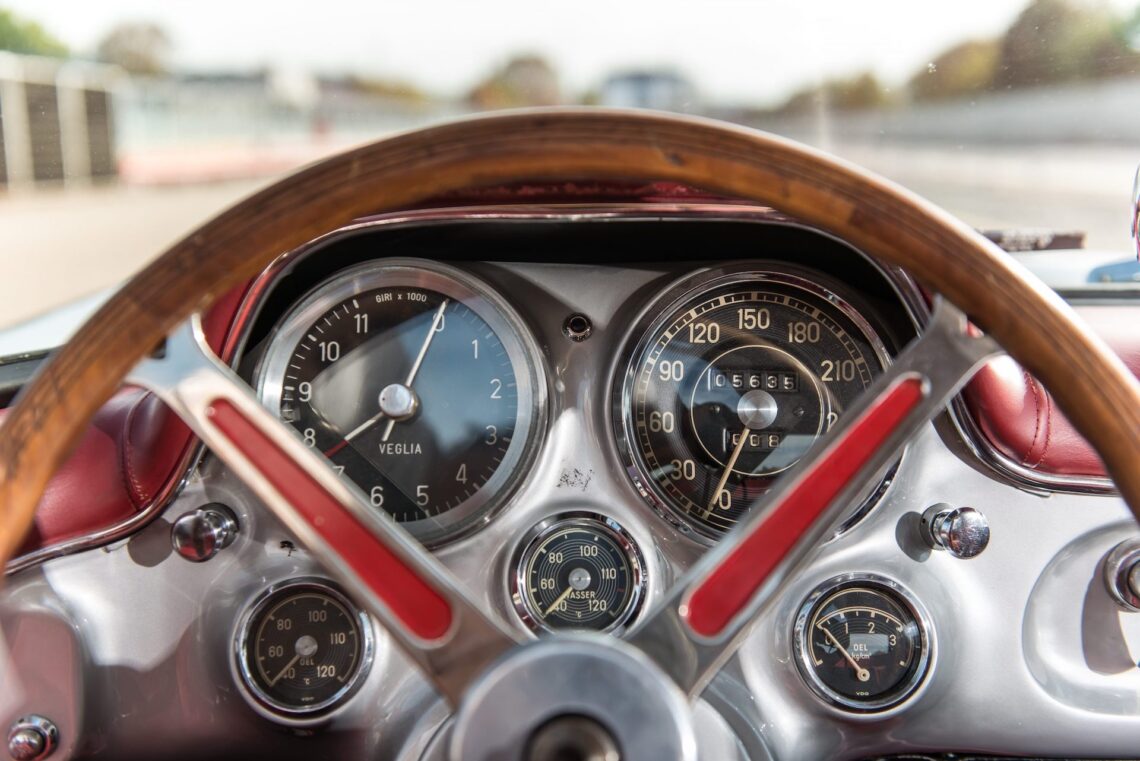

  • Photo 29 : zoom sur le tableau de bord (à hauteur du volant) d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (1440×761px)

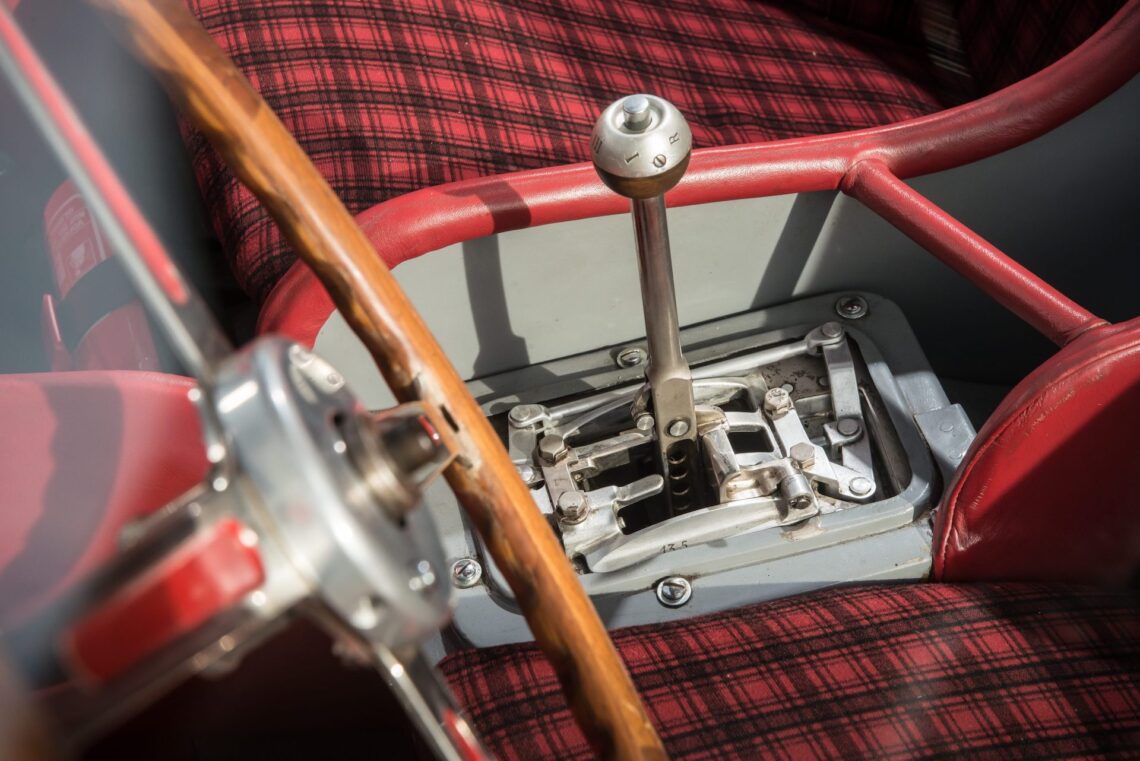

  • Photo 30 : zoom sur le levier de vitesses et les sièges d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (1440×761px)

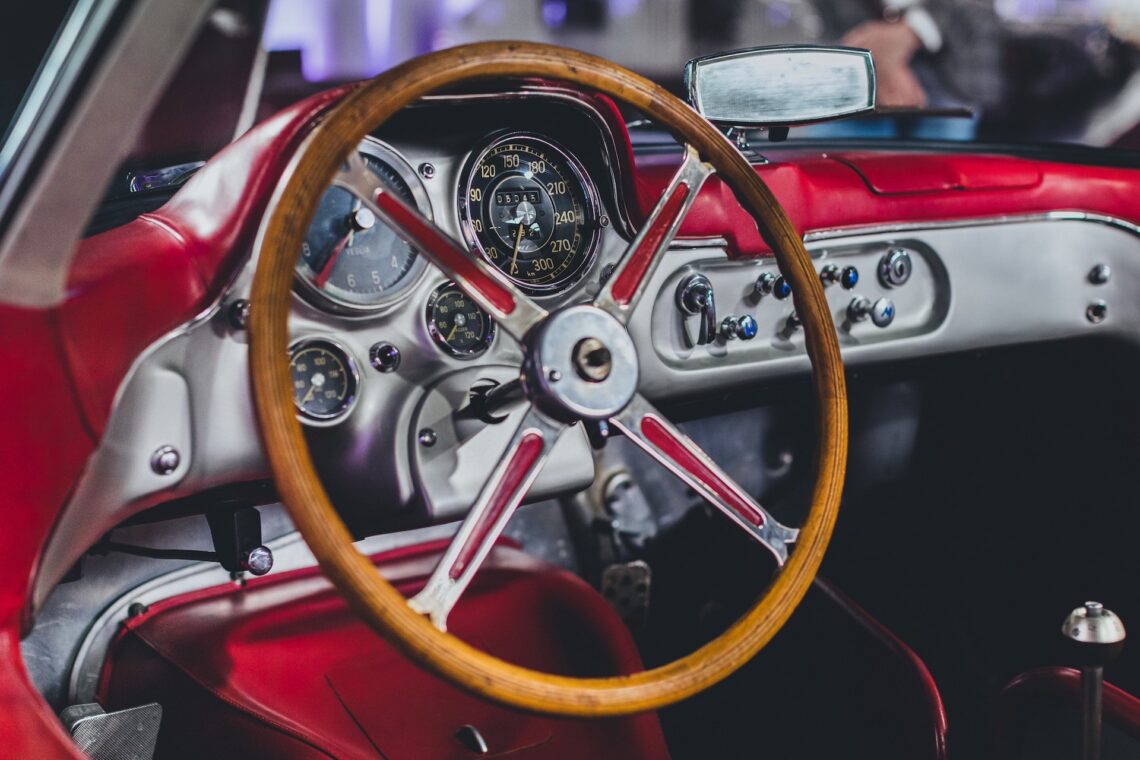

  • Photo 31 : le tableau de bord d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (1440×761px)

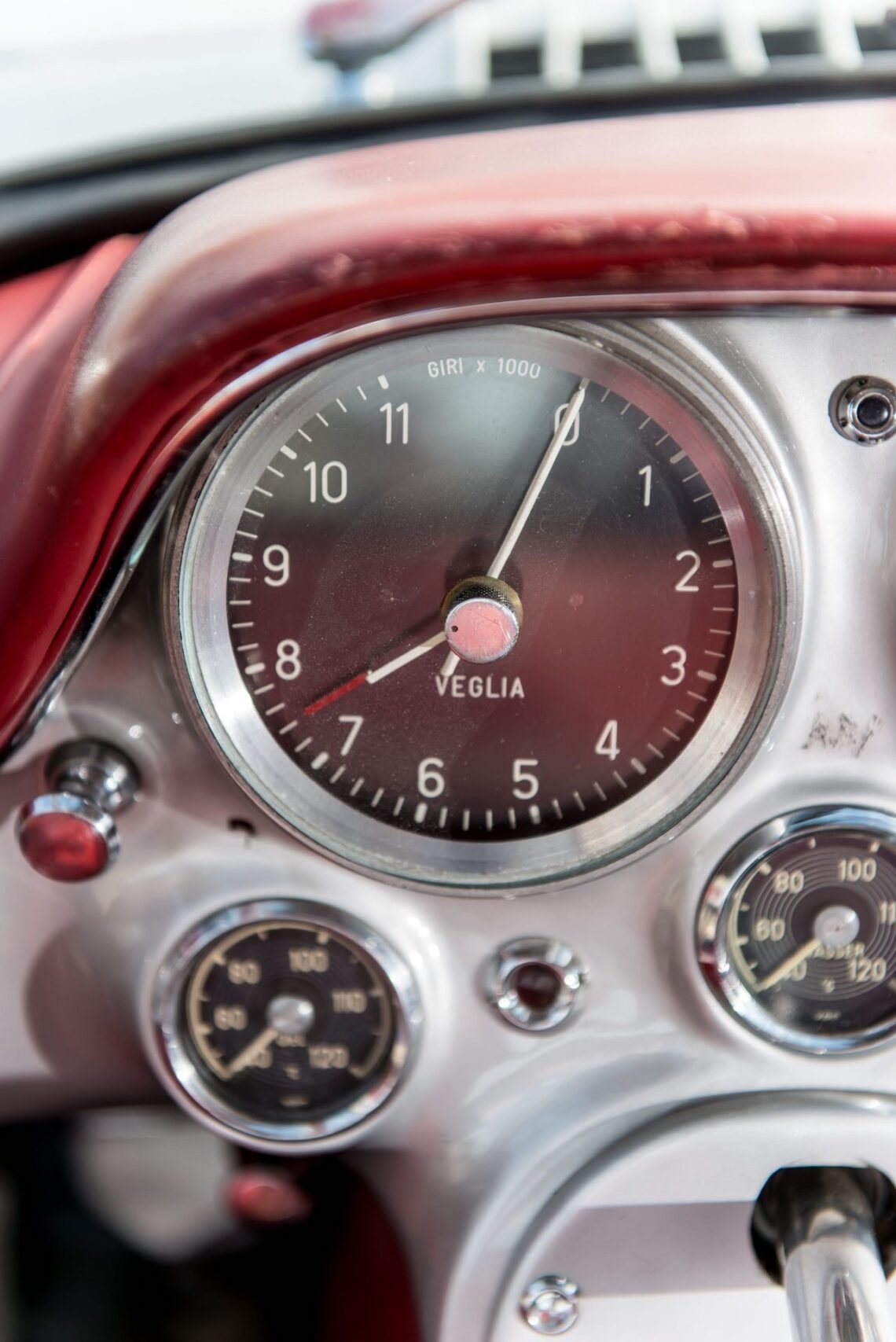

  • Photo 32 : zoom sur les compteurs du tableau de bord d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (1140×1707px)

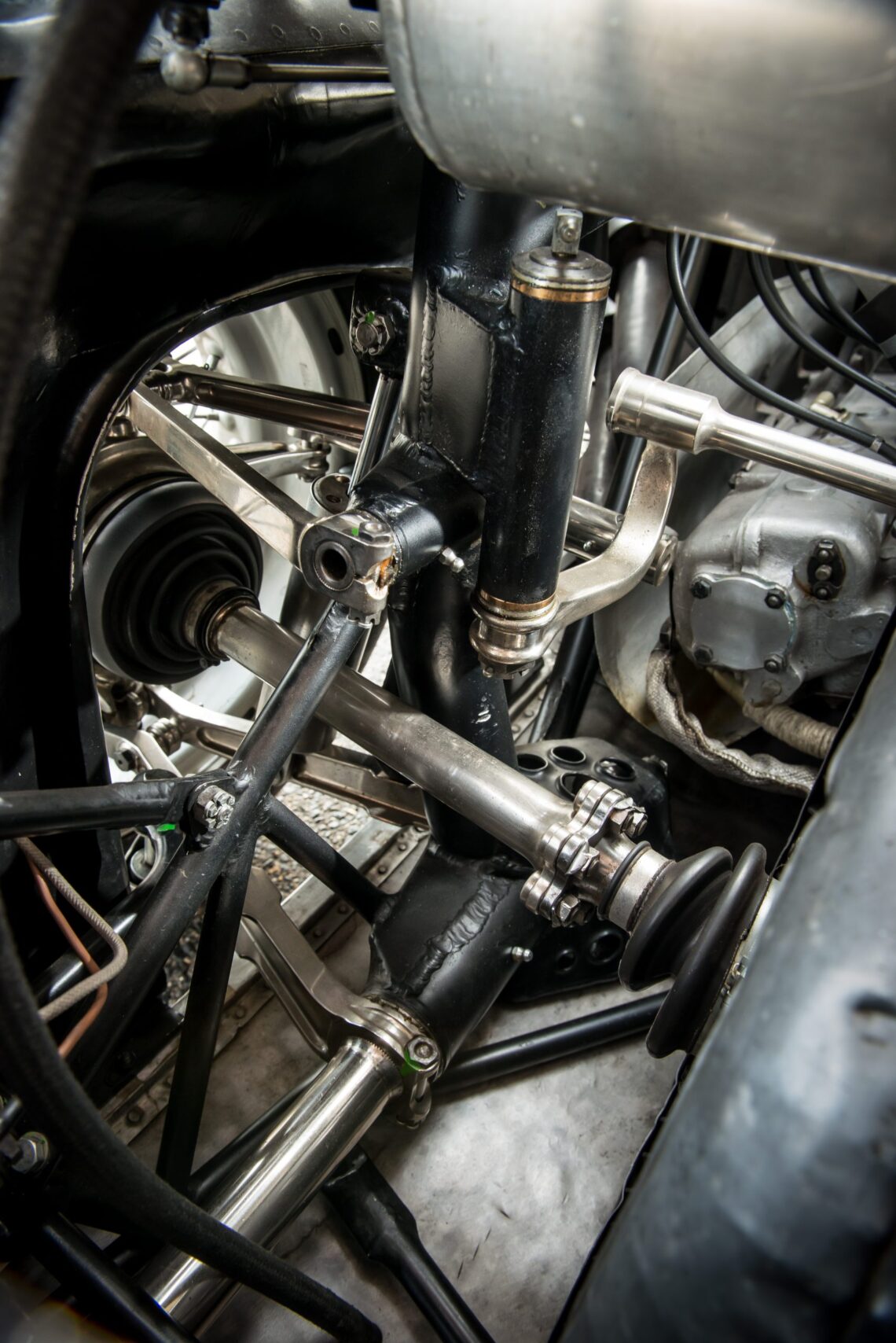

  • Photo 33 : zoom sur les suspensions d'une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 (1140×1708px)

Le modèle réel

La Mercedes-Benz 300 SLR (W 196 S) est une voiture de course de sport biplace qui a participé au Championnat du monde des voitures de sport de 1955 avant qu'un accident catastrophique et un incendie au Mans plus tard cette année-là ne mettent prématurément fin à sa domination. La voiture a été désignée « SL-R » (pour Sport, Leicht, Rennen, en français : version sport, légère, course), qui a ensuite été condensée en « SLR ». Techniquement, la W 196 S est basée sur la W 196 R, mais possède un moteur légèrement différent, d'une cylindrée de 3 litres.

une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de 3/4 avant droit Tout comme le moteur M 196 R de la W 196 R de Formule 1, le moteur M 196 S de la 300 SLR est un moteur 8 cylindres en ligne de 3 litres à injection directe (mais avec un alésage et une course de 78 mm) ; sa puissance nominale est de 302 ch (222 kW).

La position de conduite monoposte de la W 196 S a été modifiée pour être équipée de série de 2 sièges de front, des phares ont été ajoutés et quelques autres modifications ont été apportées pour adapter un concurrent strictement sur piste à un coureur sportif sur route / piste de 24 heures.

Stirling Moss, pilote de Formule 1 Hall of Fame et ancien pilote de course de l’équipe Mercedes-Benz 300 SLR, a décrit la 300 SLR comme « la plus grande voiture de course de sport jamais construite - vraiment une machine incroyable ».

2 des 9 châssis roulants 300 SLR produits (surnommés le « Coupé Uhlenhaut ») ont été convertis en hybrides 300 SLR/300 SL. Effectivement des coureurs légaux pour la route, ils avaient un style coupé, des portes papillon et une empreinte à mi-chemin entre les 2 modèles.

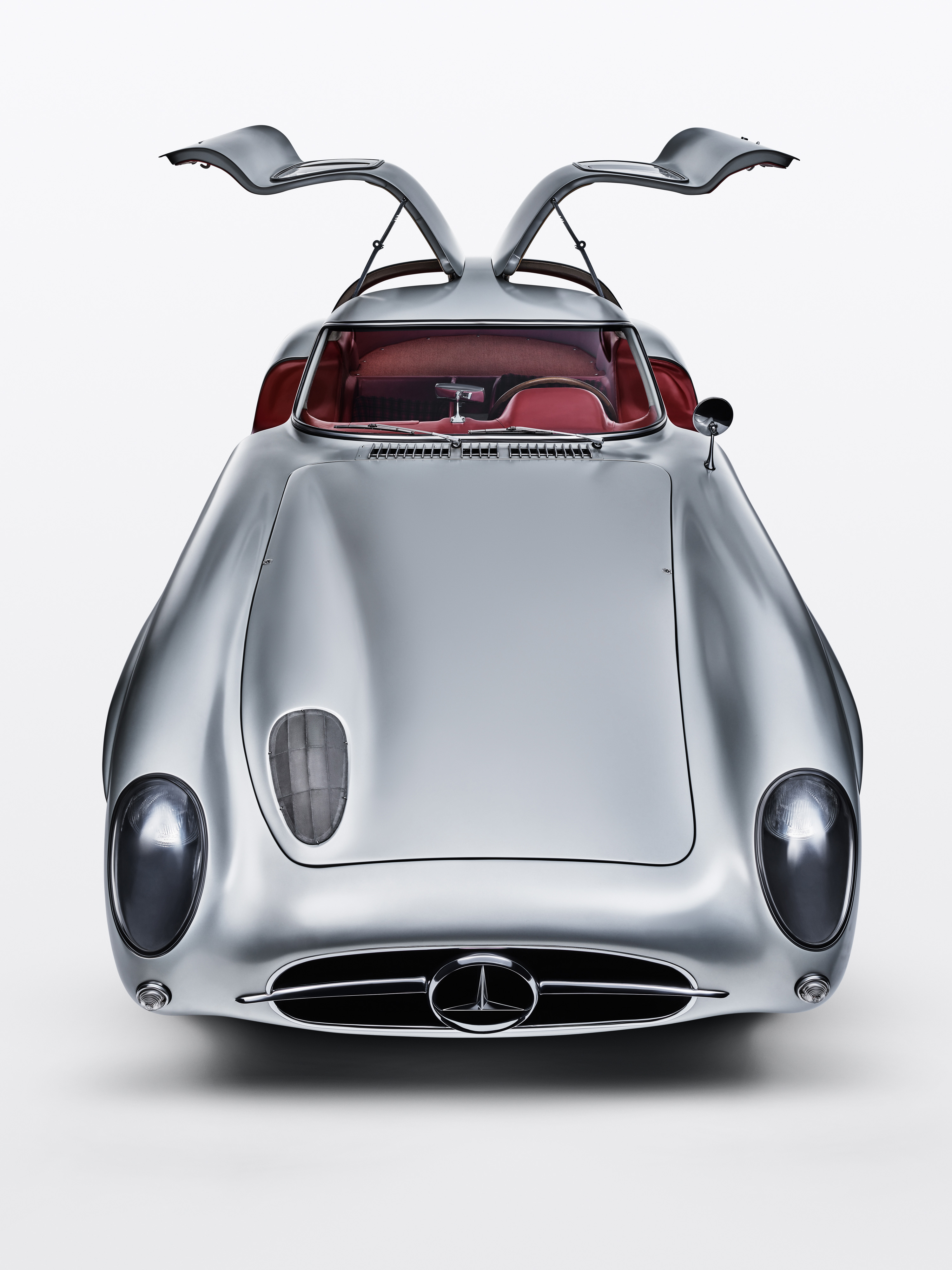

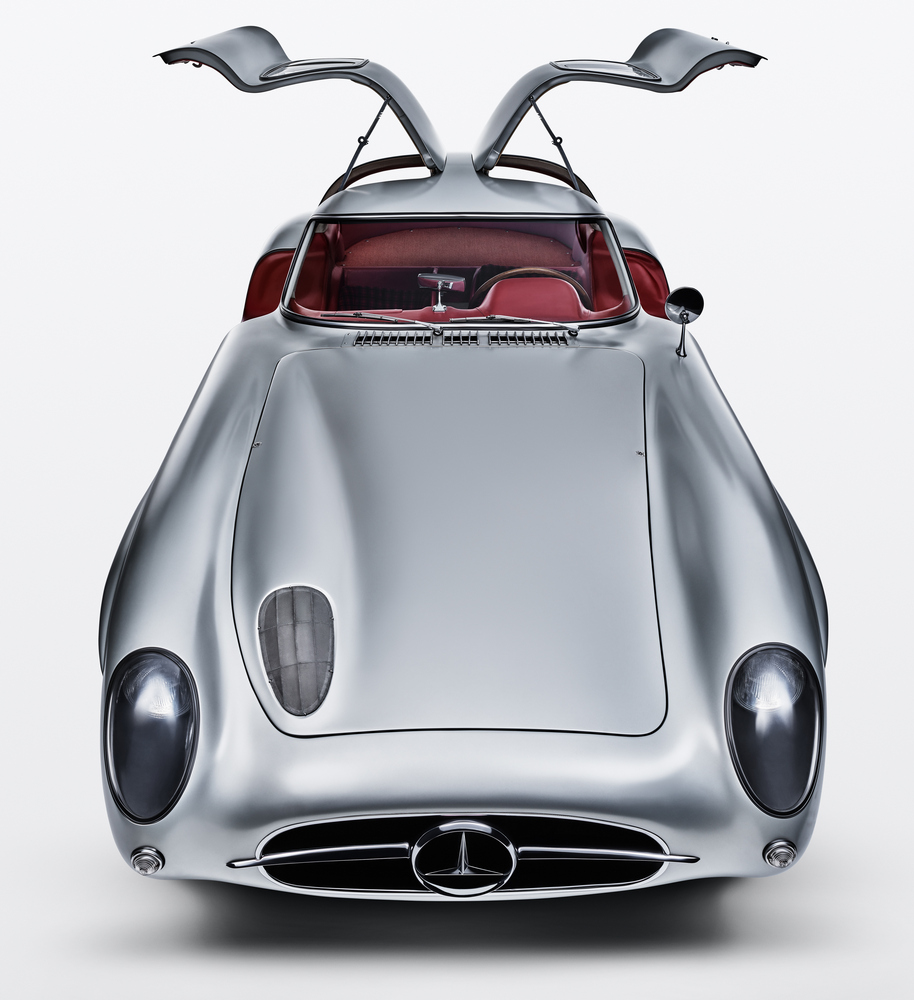

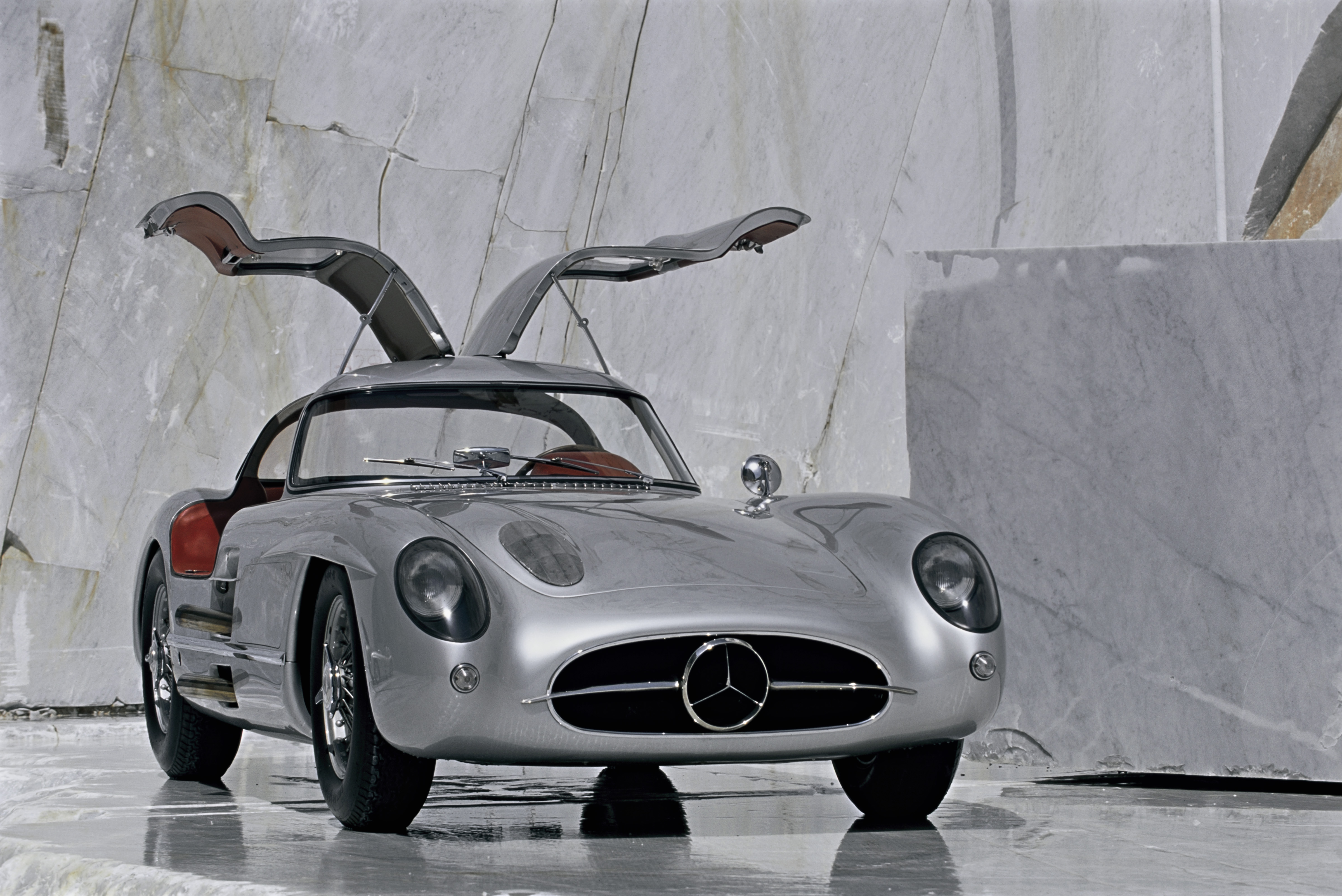

une Mercedes-Benz 300 SLR Coupé Uhlenhaut (W196S) 1955 vue de face, portières ouvertes Lorsque Mercedes-Benz a annulé son programme de course après la catastrophe du Mans, le projet hybride a été mis de côté. Le chef du design de l’entreprise, Rudolf Uhlenhaut, architecte de la 300 SLR et des hybrides, s’est approprié l’une des mules restantes comme voiture personnelle. Capable d’approcher les 290 km/h (180 mph), la Coupé Uhlenhaut était de loin la voiture de route la plus rapide du monde à son époque.

Une Mercedes-Benz 300 SLR Coupé Uhlenhaut de 1955 est devenue la voiture la plus chère jamais vendue après avoir été vendue aux enchères pour 135 millions d’euros. La voiture, qui appartenait auparavant à Mercedes-Benz, a été vendue par RM Sotheby’s à un collectionneur inconnu au musée Mercedes-Benz le 5 mai 2022.

Histoire

Nom

Malgré son nom et sa forte ressemblance avec la W194 Le Mans de 1952 et l’emblématique voiture de route 300SL Gullwing de 1954 qu’elle a engendrée, la 300 SLR de 1955 n’était dérivée ni de l’un ni de l’autre. Au lieu de cela, elle était basée sur la Mercedes-Benz W196 de Formule 1 à moteur en ligne de 2,5 litres à moteur 1954-1955, avec le moteur agrandi à 3 litres pour le circuit de course de voitures de sport et désigné « SL-R » pour Sport Leicht-Rennen (anglais : Sport Light-Racing (français : sport léger-course)). Toutes étaient l’œuvre du chef du design de Daimler-Benz, Rudolf Uhlenhaut.

Record de course

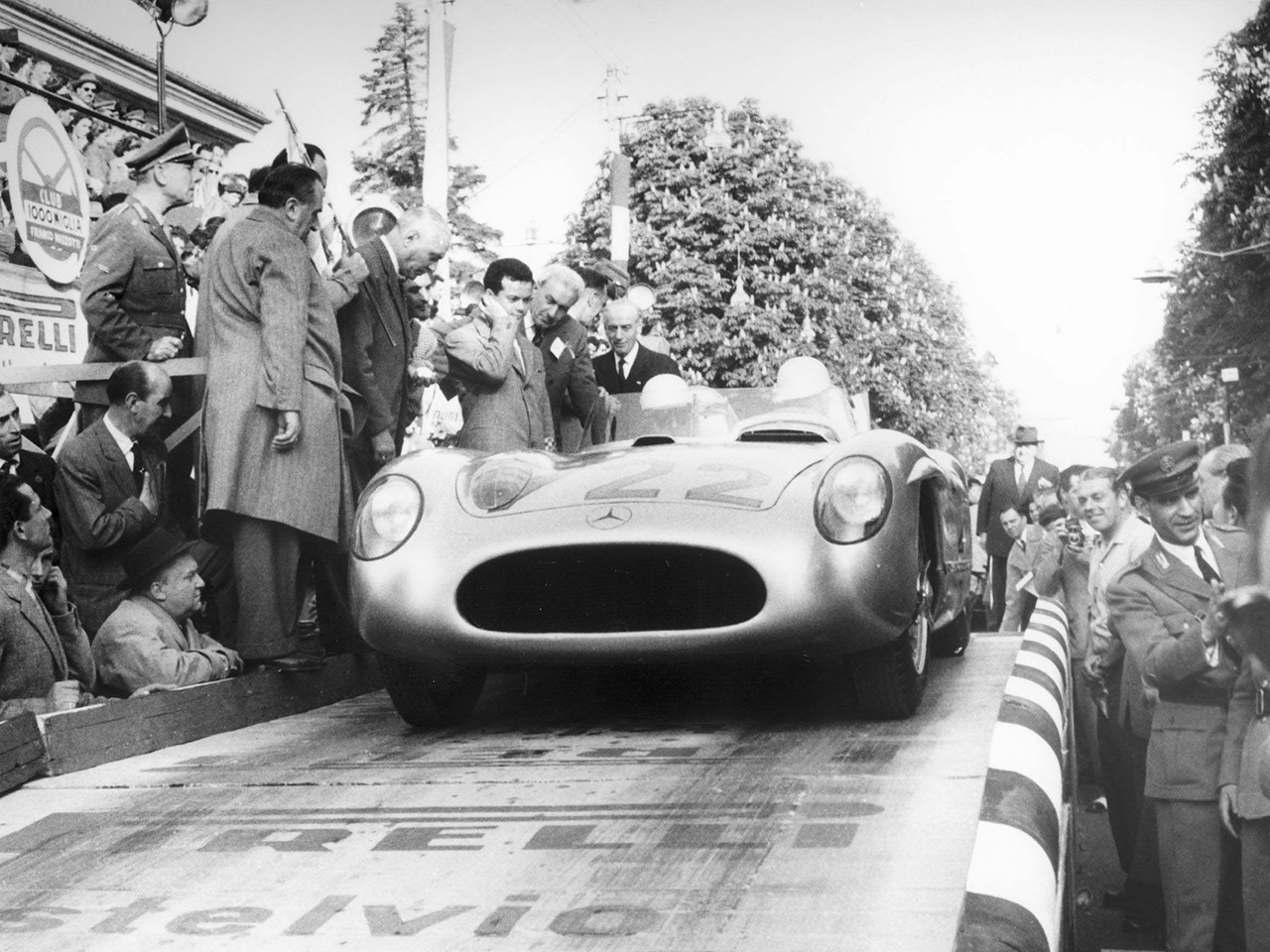

Le pilote de l’équipe Mercedes, Stirling Moss, a remporté les Mille Miglia 1955 dans une 300 SLR, établissant le record de l’événement à une moyenne de 157,650 km/h (97,96 mph) sur 1'600 km (990 mi). Il était assisté par son copilote Denis Jenkinson, un journaliste britannique de course automobile, qui l’a informé avec des notes prises précédemment, ancêtres des notes utilisées dans le rallye moderne. Son coéquipier Juan Manuel Fangio a terminé 2e dans une voiture sœur.

Après avoir manqué les 2 premières courses à Buenos Aires en Argentine et les 12 Heures de Sebring aux États-Unis, où Ferrari a remporté respectivement une victoire et une 2e place, les 300 SLR ont ensuite marqué un 1-2-3 décisif au Tourist Trophy à Dundrod, en Irlande, et un 1-2 à la Targa Florio en Sicile, remportant la victoire de Mercedes au championnat du monde des voitures de sport 1955, 2 points devant Ferrari. D’autres trophées hors championnat ont également été remportés à l’Eifelrennen en Allemagne et au Grand Prix de Suède.

Sur les 6 courses engagées, la 300 SLR en a remporté 4 et a été retirée d’1 : le record impressionnant de la voiture a été éclipsé au Mans, lorsque les 300 SLR de tête ont été retirées après un horrible accident impliquant une voiture de l’équipe pilotée par Pierre Levegh. Même avec le frein à vent innovant, les freins à tambour de la voiture n’ont pas pu empêcher Levegh de heurter l’arrière d’une Austin-Healey qui se trouvait sur son chemin, lançant sa voiture dans les airs. Lors de l’impact, la forte teneur en magnésium de la carrosserie ultra-légère Elektron l’a enflammée et brûlée dans l’incendie de carburant qui a suivi. Pour aggraver la situation, une équipe de pompiers de course mal informée a d’abord tenté d’éteindre le feu avec de l’eau, ce qui ne fait que le rendre plus chaud. 83 spectateurs et Levegh ont perdu la vie dans ce qui reste l’accident le plus mortel de l’histoire du sport automobile. Mercedes a mis fin à son programme de sport automobile à la fin de la saison 1955 et est restée à l’écart de la course pendant les 3 décennies suivantes.

Coupé Uhlenhaut

Daimler-Benz a fabriqué 2 coupés 300 SLR homologués pour la route, connus aujourd’hui sous le nom de Coupé Uhlenhaut. L’une de ces 2 voitures a autrefois servi de voiture personnelle à son concepteur, le chef du sport automobile de Daimler-Benz, Rudolf Uhlenhaut, d’où son nom.

Avant l’accident du Mans, il avait commandé que 2 des 9 châssis W196 construits soient mis de côté pour être modifiés en un hybride SLR/SL. Le coupé qui en a résulté présentait une carrosserie nettement plus sculptée que la 300 SL montée sur une version légèrement élargie du châssis de la SLR, avec des portes en forme d’ailes de papillon caractéristiques encore nécessaires pour dégager les hautes poutres de seuil de son cadre spatial. Ceux-ci étaient destinés à courir dans la Carrera Panamericana qui a été annulée en raison de problèmes de sécurité suite à la catastrophe du Mans.

Avant que le projet ne puisse être mené à bien, cependant, Mercedes a annoncé un retrait prévu du sport automobile de compétition à la fin de 1955, en préparation avant même Le Mans. Le programme hybride a été abandonné, laissant Uhlenhaut s’approprier l’une des mules restantes comme voiture de société avec seulement un grand silencieux de la taille d’une valise ajouté pour amortir ses tuyaux d’échappement presque silencieux.

Avec une vitesse maximale approchant les 290 km/h (180 mph), la 300 SLR Coupé Uhlenhaut a facilement acquis la réputation d’être la voiture de route la plus rapide de l’époque. Une histoire circule selon laquelle, en retard pour une réunion, Uhlenhaut a emprunté l’autoroute de Munich à Stuttgart en un peu plus d’1 heure, un voyage de 220 kilomètres qui prend aujourd’hui 2 heures et demie.

Le magazine américain d’amateurs d’automobiles Motor Trend a testé la voiture, tout comme 2 journalistes anglais d’Automobile Revue, qui ont passé plus de 3'200 km à son volant. Après une séance à grande vitesse à 4 heures du matin sur une section d’autoroute vide à l’extérieur de Munich, ce dernier a écrit : « Nous conduisons une voiture qui met à peine une seconde pour dépasser le reste du trafic et pour laquelle 120 mph sur une autoroute tranquille n’est guère plus qu’un rythme de marche. Avec sa maniabilité imperturbable dans les coins, il traite les lois de la force centrifuge avec un dédain apparent ».

Leur seul regret était que « nous ne pourrons jamais acheter [la voiture], que le conducteur moyen n’achèterait jamais de toute façon ».

Un Coupé Uhlenhaut a été conservé par Mercedes-Benz et est exposé dans son musée d’entreprise à Bad Cannstatt. Son seul frère a été vendu par le musée en mai 2022 à un collectionneur privé pour 141 millions d’euros (138 millions de livres sterling ou 142 millions de dollars), le produit étant utilisé pour créer le fonds Mercedes-Benz. Le prix était le plus élevé jamais payé pour une voiture, que ce soit en vente privée ou aux enchères publiques, dépassant le précédent record de 75 millions de dollars (69 millions d’euros) pour une Ferrari 250 GTO.

Description technique

Conception

La 300 SLR était à moteur central avant, avec son long moteur monté longitudinalement placé juste derrière l’essieu avant pour mieux équilibrer la répartition du poids avant/arrière. Un châssis à cadre spatial en tube d’acier brasé portait une carrosserie ultra-légère en alliage de magnésium Elektron (ayant une densité relative de 1,8, moins d’un quart des 7,8 du fer), ce qui a contribué de manière substantielle à la faible masse du véhicule de 901 kg (1'986 lb) pour le roadster, 1'117 kg (2'463 lb) dans le cas du coupé.

La SLR disposait d'un 2e siège pour un copilote, un mécanicien ou un navigateur, selon la course. Il s'est avéré que cela n'était nécessaire que lors des Mille Miglia, la Carrera Panamericana de 1955 ayant été annulée en raison de l'accident du Mans de 1955. Sur certains circuits comme la Targa Florio, le siège supplémentaire était recouvert et le pare-brise passager retiré pour améliorer l'aérodynamisme. Le pare-brise avant du mode biplace était à l'origine fortement incliné, mais en raison des turbulences intenses dans l'habitacle, il a été redessiné à plusieurs reprises lors des tests à Hockenheim avant les Mille Miglia. Jenkinson a utilisé les longues boucles de sa barbe caractéristique comme aide à la visualisation du flux. Ainsi évalué, le design final utilisé à Mille Miglia a fini par être presque vertical.

Au total, 9 châssis W196S ont été construits : 7 roadsters et 2 coupés. Les travaux étaient en cours sur un design mis à jour pour 1956 lorsque Mercedes-Benz annonça brusquement son retrait de toutes les formes de sport automobile après la tragédie du Mans. La suspension avant, le moteur et les freins étaient en cours de refonte pour ce projet annulé ; parallèlement aux Coupés Uhlenhaut, une version coupé était également en cours de développement, dans le but de remporter à nouveau la Carrera Panamericana.

Moteur

Le moteur M196S est un moteur 8 cylindres en ligne à aspiration naturelle avec un alésage et une course de 78 mm (3 po), ce qui donne une cylindrée de 2982 cc (182 cuin). Le moteur a une puissance maximale de 310 ch (228 kW) à 7400 tr/min, avec une puissance maximale soutenue de 276 ch (203 kW) à 7000 tr/min. Son couple maximal est de 31,7 kp⋅m (311 N⋅m) à 5950 tr/min, ce qui confère au moteur un BMEP très élevé de 1,31 MPa (1'90l bf/in2). Comme dans la W196R, le moteur était incliné vers la droite à 53 degrés pour abaisser le profil de la voiture, ce qui se traduisait par un aérodynamisme plus élégant et un renflement distinctif sur le côté passager du capot, partagé avec la voiture de Formule 1 simplifiée Type Monza. Pour réduire la torsion du vilebrequin, la prise de force s'effectuait depuis le centre du moteur via un engrenage plutôt qu'à l'extrémité du vilebrequin. Daimler-Benz a équipé le moteur d'une seule soupape d'admission desmodromique et d'une seule soupape d'échappement desmodromique par cylindre, actionnées par 2 arbres à cames en tête entraînés par engrenage droit. Le système de carburant est un système d'injection directe de carburant avec une pompe d'injection en ligne à 8 pistons à entraînement mécanique fabriquée par Bosch. De plus, le moteur de la W196S était équipé d'un système de lubrification à carter sec et de chemises de cylindre en aluminium chromé. Pour l'allumage, le moteur était équipé de doubles magnétos conventionnelles. Contrairement au moteur M196R, le moteur M196S est conçu pour fonctionner avec de l'essence Super 98RON standardisée et disponible dans le commerce (DIN 51600).

Système de suspension

Pour améliorer la puissance de freinage, des freins à tambour de très grand diamètre, trop grands pour tenir à l'intérieur de jantes de 16 pouces, ont été utilisés, montés à l'intérieur avec des demi-arbres courts et 2 joints universels par roue. La suspension était indépendante des 4 roues. Des barres de torsion montées à l'intérieur des tubes du cadre ont été utilisées à l'avant à double triangulation, pour empêcher les forces de virage de soulever la voiture, comme cela se produit avec les essieux oscillants courts, l'arrière a utilisé un système central à faible roulis comportant des poutres décentrées s'étendant de chaque moyeu vers le côté opposé du châssis traversant un - un autre sur la ligne médiane. Néanmoins, le survirage pourrait rester un problème notable à grande vitesse.

Au Mans en 1955, les 300 SLR étaient également équipées d'un grand « frein à vent » monté à l'arrière qui s'articulait au-dessus du pont arrière pour ralentir les voitures à la fin des lignes droites rapides. L'idée est venue du directeur du sport automobile Alfred Neubauer, qui cherchait à réduire l'usure des énormes freins à tambour et des pneus lors des courses d'endurance longue distance où les voitures devaient décélérer à plusieurs reprises de 180 mph (290 km/h) à aussi peu que 25 km/h. Lors des tests, le becquet en alliage léger de 0,7 m2 (7,5 pieds carrés) a considérablement ralenti la voiture et amélioré les virages, aidant à compenser les nouveaux freins à disque supérieurs de la principale rivale de la SLR, la Jaguar Type D.

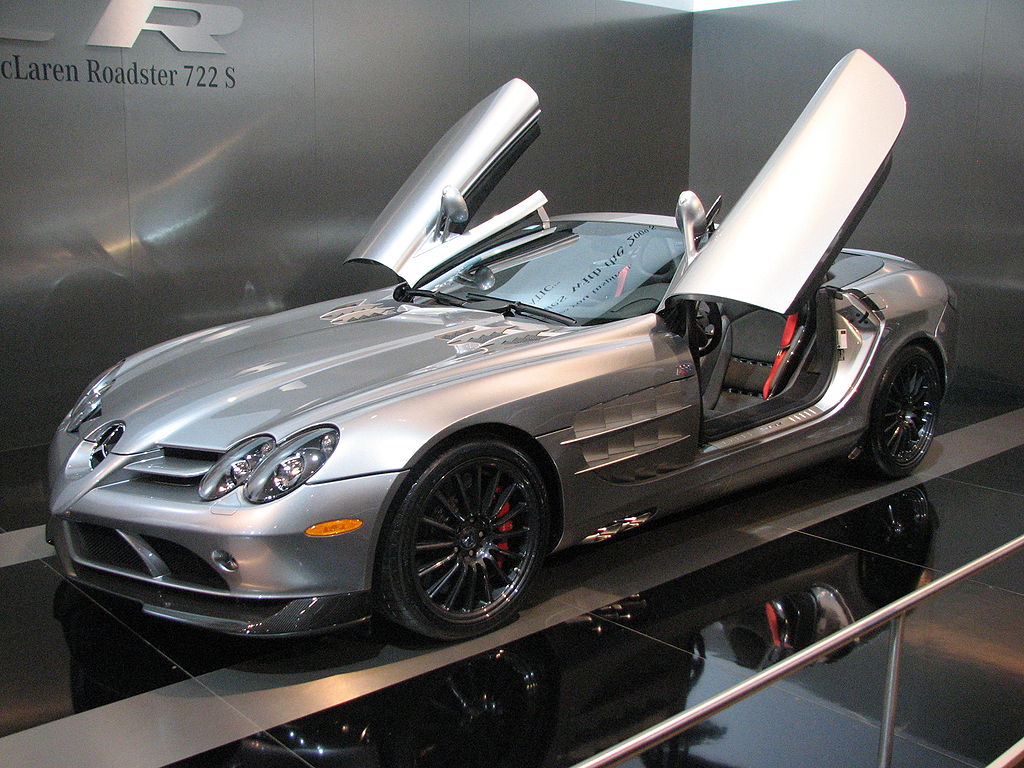

SLR McLaren

Inspirée de la 300 SLR Coupé Uhlenhaut, la grande routière Mercedes-Benz SLR McLaren a fait ses débuts en 2003. Développée conjointement par Mercedes-Benz et McLaren Automotive, elle était équipée d'un moteur V8 tout en aluminium suralimenté de 5,4 litres fabriqué à la main et développant 626 PS (460k W; 617 ch).

La SLR McLaren était disponible en versions coupé et roadster, ainsi qu'en plusieurs autres variantes spécialisées. La production s'est poursuivie début 2010.

Les données techniques

Mercedes Benz W196S 300 SLR Coupé Uhlenhaut (1955) données du site Web ultimateSPECS
Caractéristiques générales

Le modèle à l'échelle

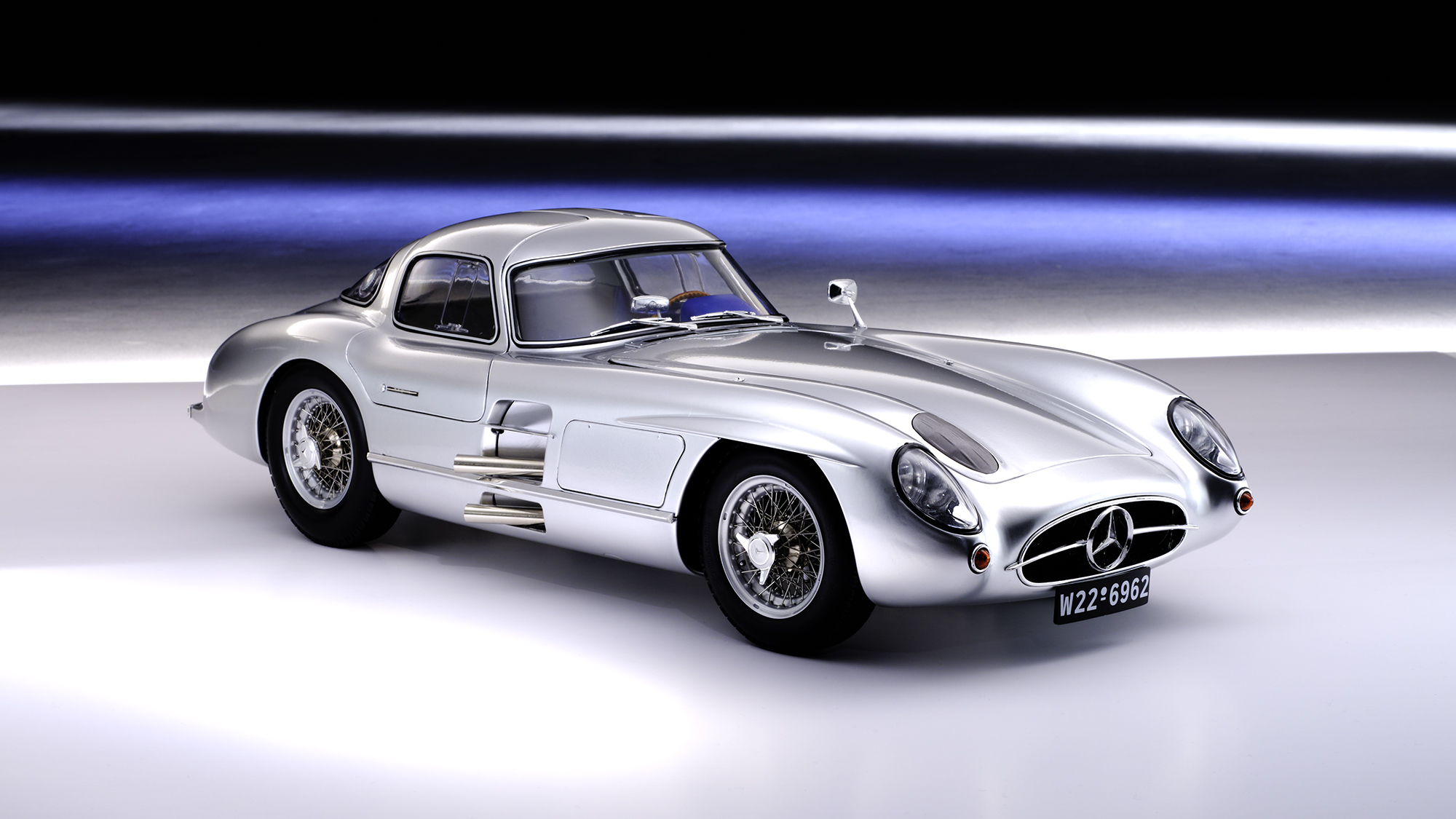

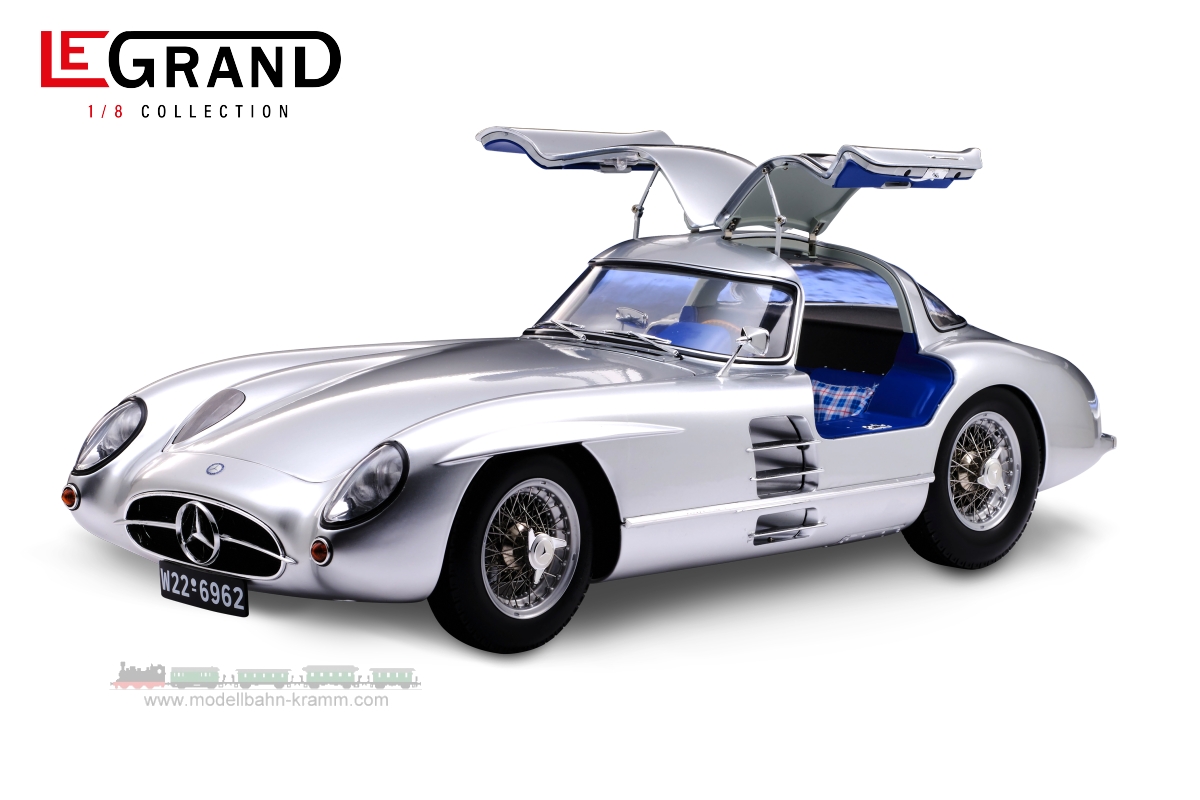

la maquette montée et peinte

L'original : cette version coupé de la voiture de sport de course 300 SLR a été développée par Daimler-Benz pour la saison 1956. Elle a été conçue sous la direction de Rudolf Uhlenhaut, alors chef du département des voitures de course MB. Le surnom de « Uhlenhaut Coupé » nous le rappelle aujourd'hui. Cependant, il n'a jamais été utilisé en course car Mercedes-Benz s'est retirée du sport automobile à la fin de la saison 1955. La MB 300 SLR est l’une des super voitures de sport les plus spectaculaires et les plus chères jamais construites et était déjà bien en avance sur son temps.

  • 8 cylindres

  • Cylindrée : 2'982 cm³

  • Puissance : 302 ch (222 kW) à 7'500 tr/min

  • Vitesse maximale : 290 km/h

  • Période de production : 1955

  • Nombre d’unités produites : 2

Le kit : Les kits LEGRAND 1/8 sont fabriqués à partir de matériaux de haute qualité. Le corps du modèle, qui pèse environ 7 kg, est en métal moulé sous pression et est déjà peint. Le kit de plus de 900 pièces est facile à assembler et contient des pièces en divers matériaux tels que le métal, le caoutchouc, les textiles et le plastique de haute qualité. La plupart des composants sont vissés et branchés ensemble. Le collage avec un adhésif de modélisme n’est recommandé que pour quelques pièces. La direction et la suspension sont fonctionnelles et les portes et les volets peuvent être ouverts de manière prototypique. Les photos du modèle montrent le prototype fait à la main. La production en série peut différer dans les détails.

La version rouge (disponible en novembre 2024) diffère de la version bleue par :

  • L'intérieur rouge

  • L'échappement sur le coté avec silencieux Eberspâcher

  • 1 rétroviseur rond

  • pas de bouchon de remplissage sur la lunette arrière
LEGRAND 1/8 Mercedes-Benz 300 SLR Uhlenhaut Coupé par Lemke Collection Unboxing a Legend! LEGRAND 1/8 Mercedes-Benz 300 SLR "Uhlenhaut Coupé" par Lemke Collection

Caractéristiques du kit

  • Le kit contient plus de 900 pièces

  • Dimensions LxlxH mm : 550 x 210 x 160

  • Poids : environ 7 kg

  • Facile à assembler, nombreux composants vissés

  • Boîte à vis incluse

  • Corps en métal, déjà peint

  • Note de licence : Mercedes-Benz et la conception du produit fourni sont soumis à la propriété intellectuelle de Daimler AG. Ils sont utilisés par LEMKE Collection GmbH sous licence.

La boîte et le contenu d'un pack

le recto de la boîte
un des côtés de la boîte
un des côtés de la boîte
un des côtés de la boîte

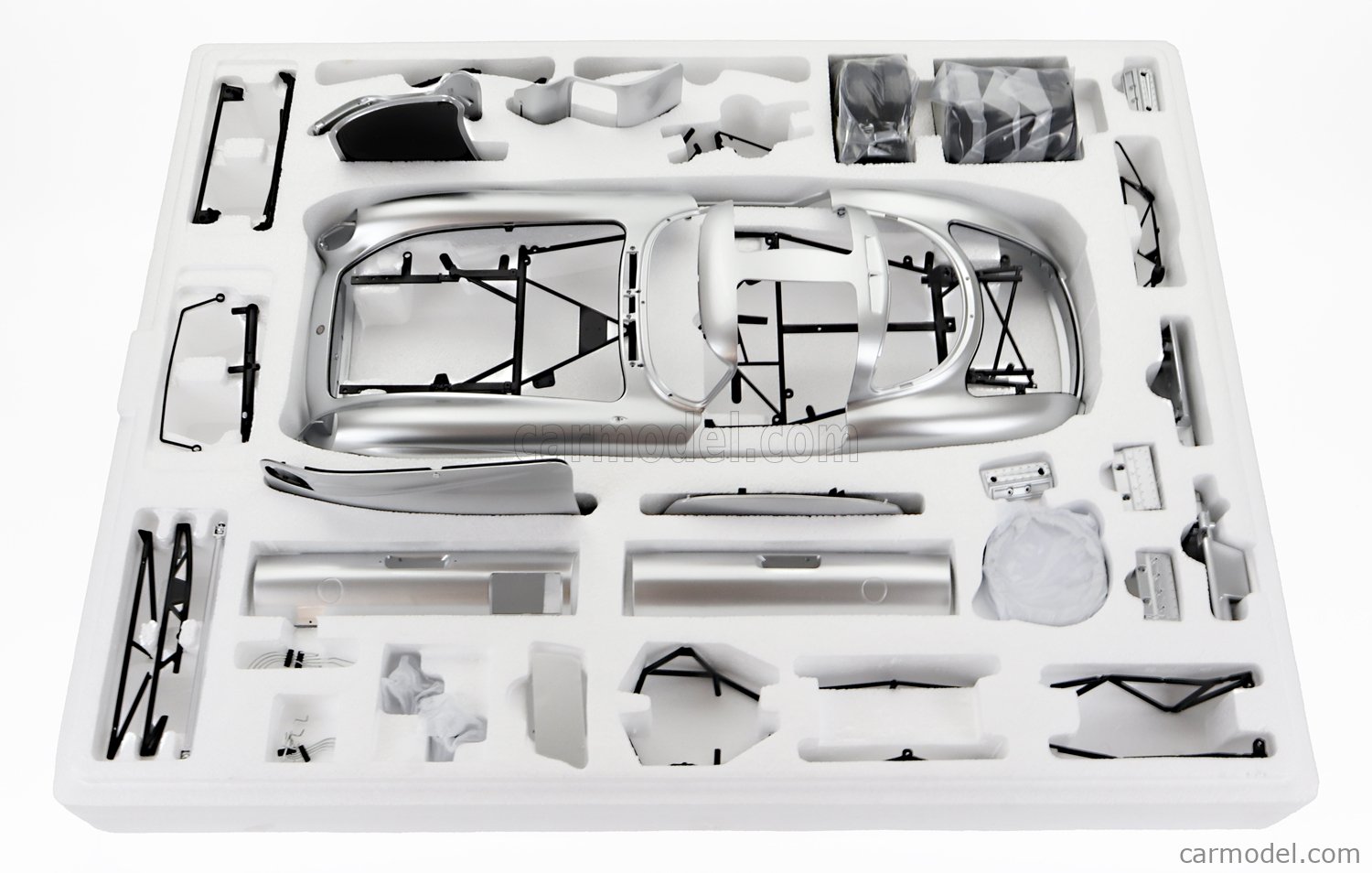

le contenu d'un pack

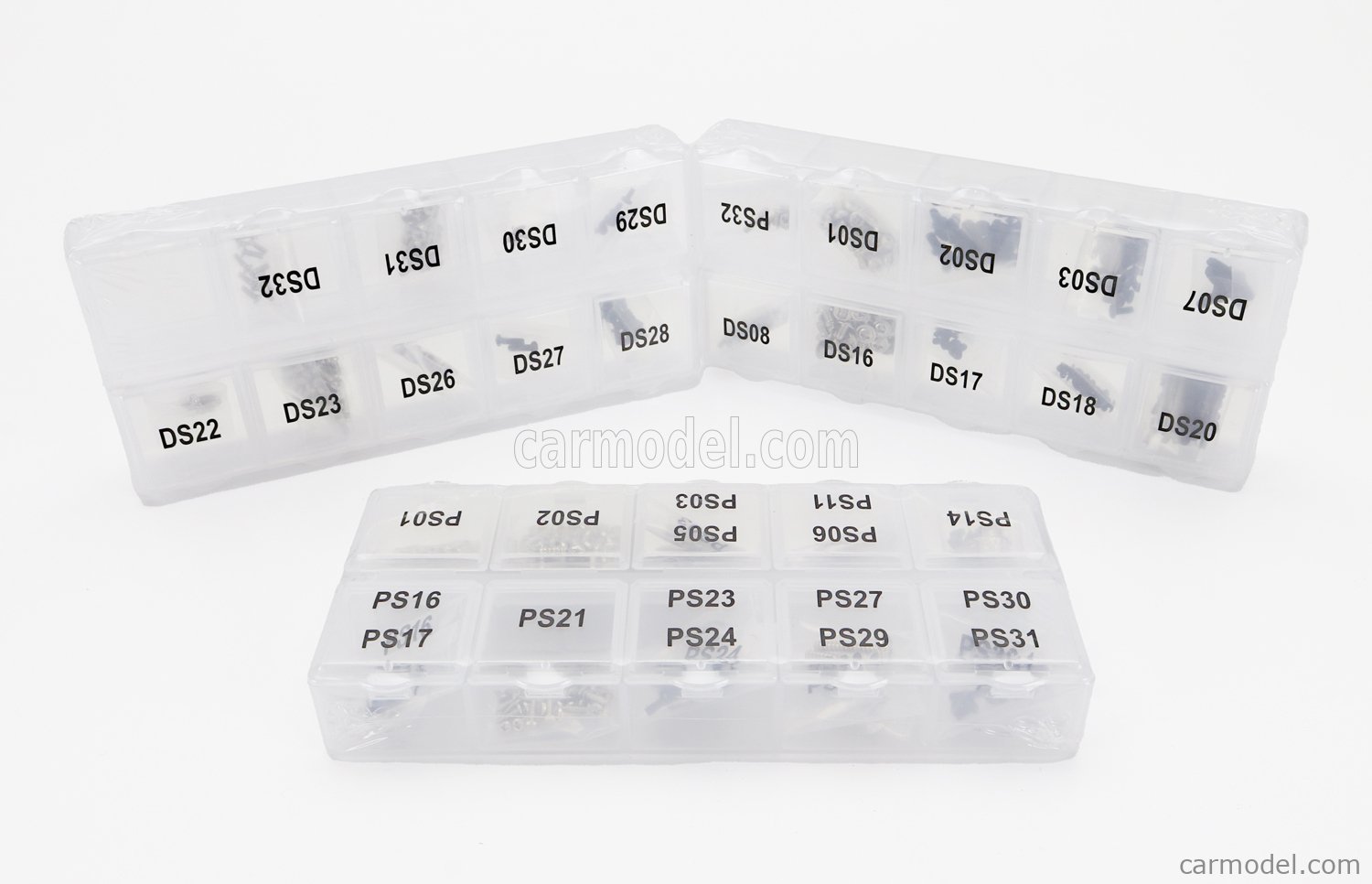

les boîtes à vis

La notice de montage (exemple)

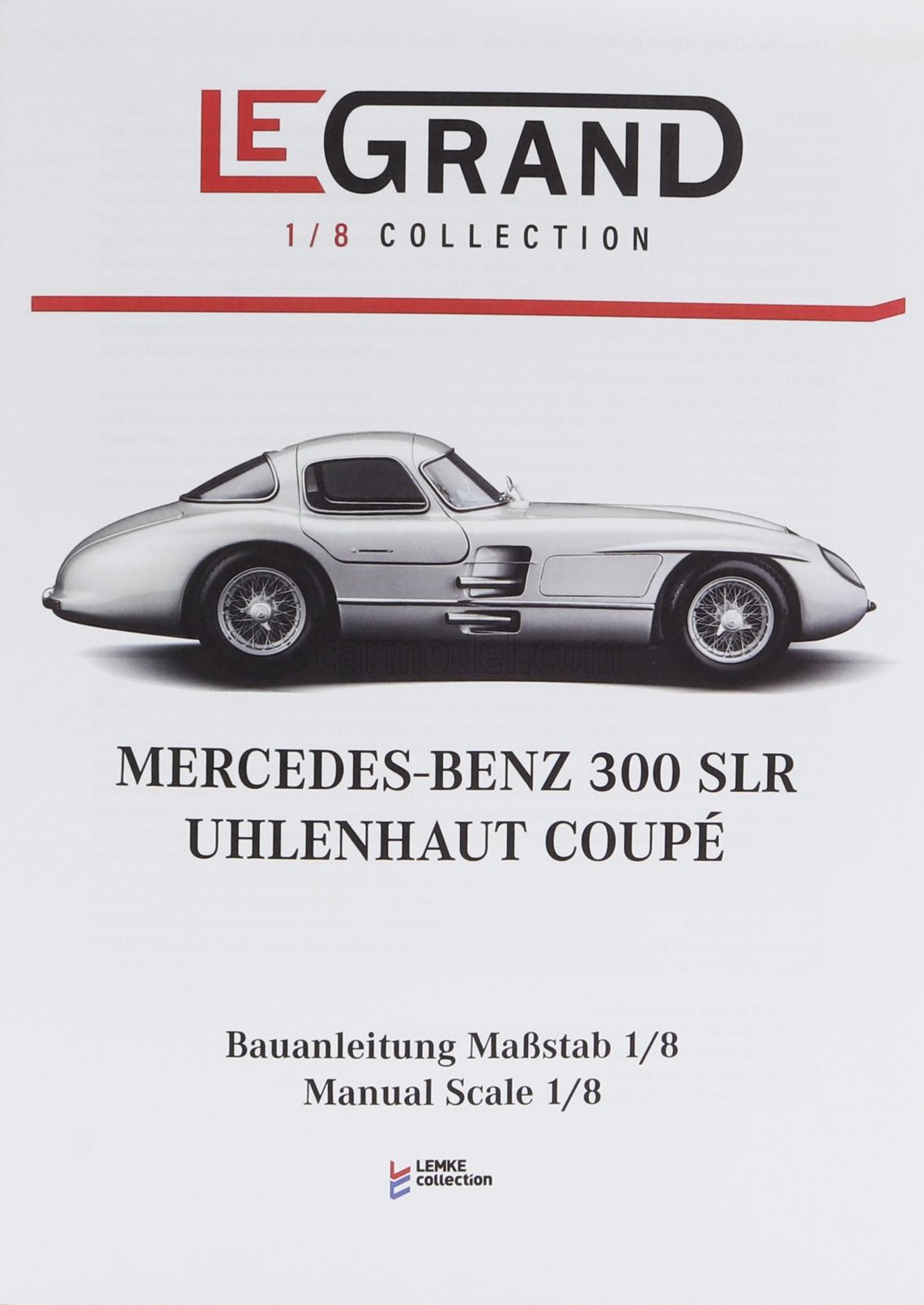

la couverture de la notice

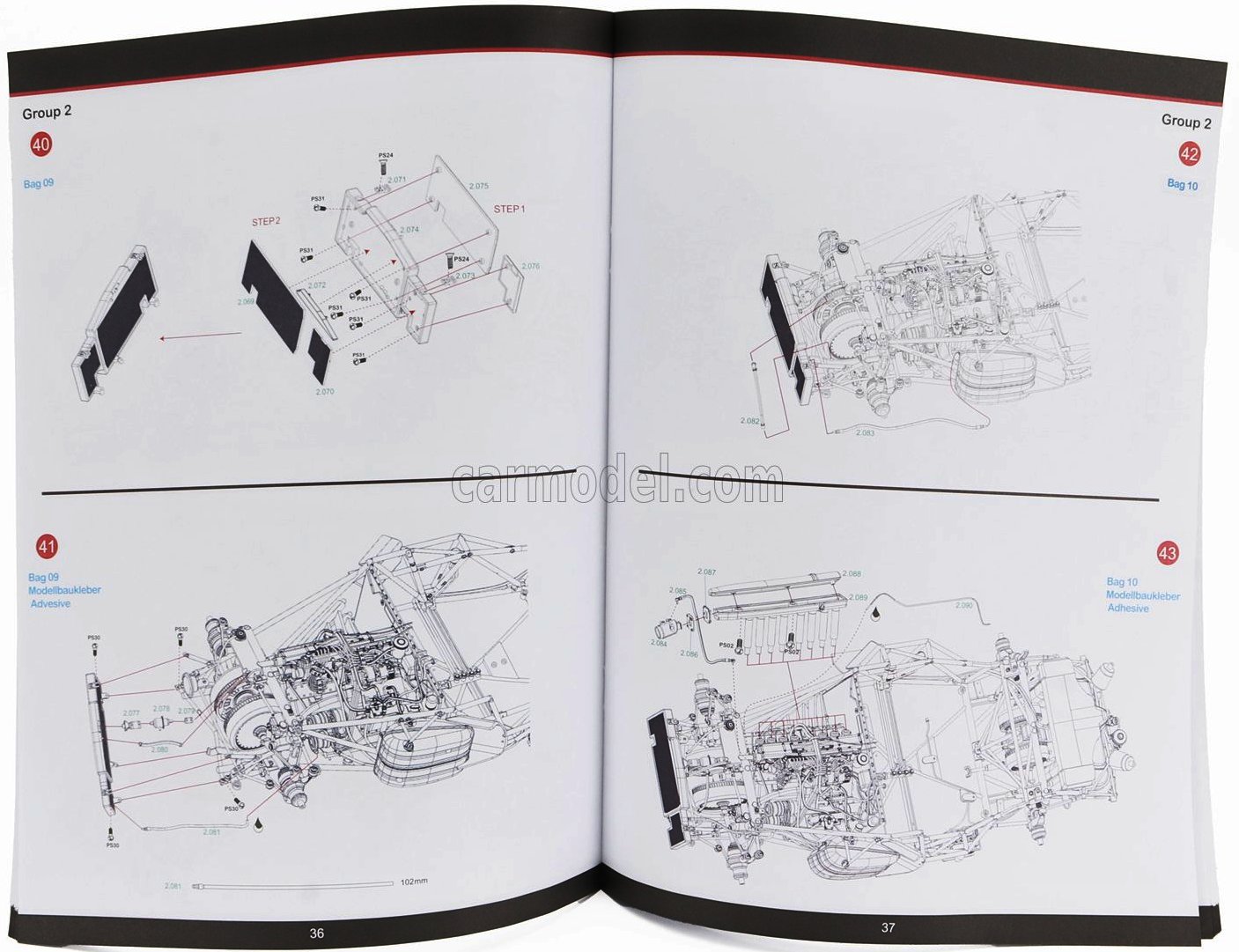

exemple de pages

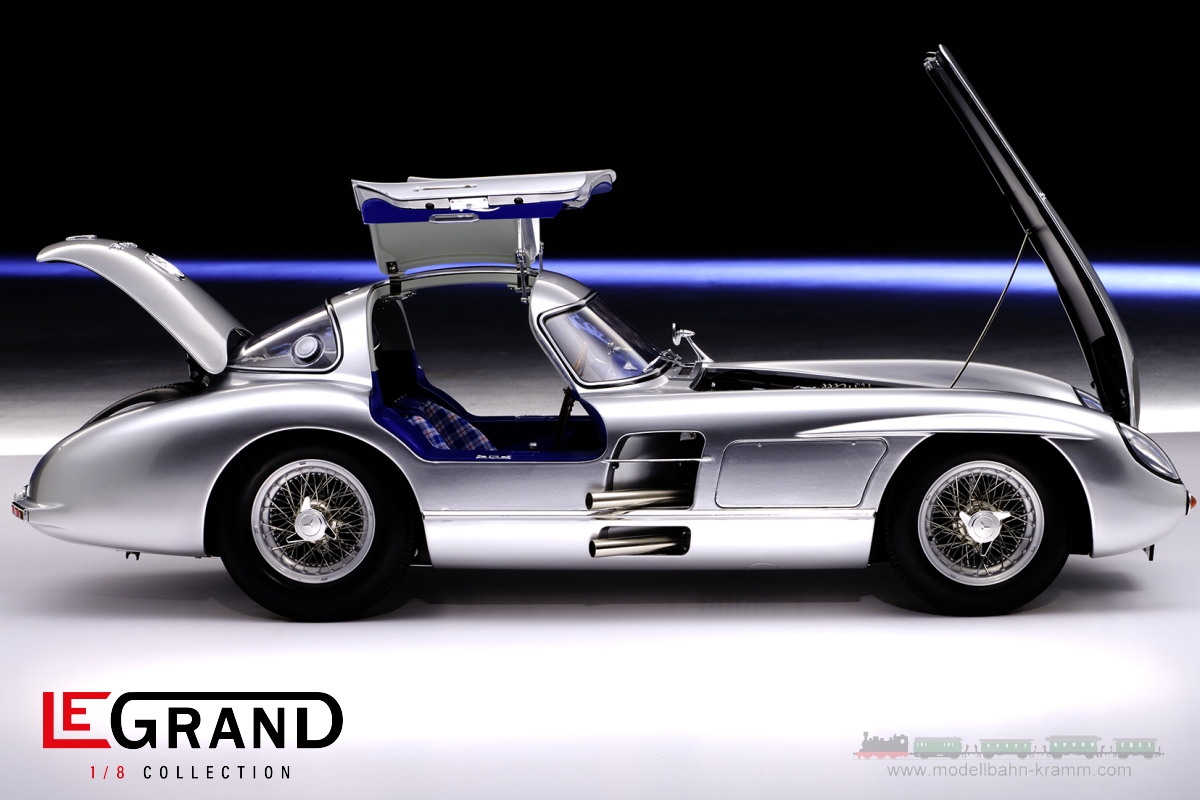

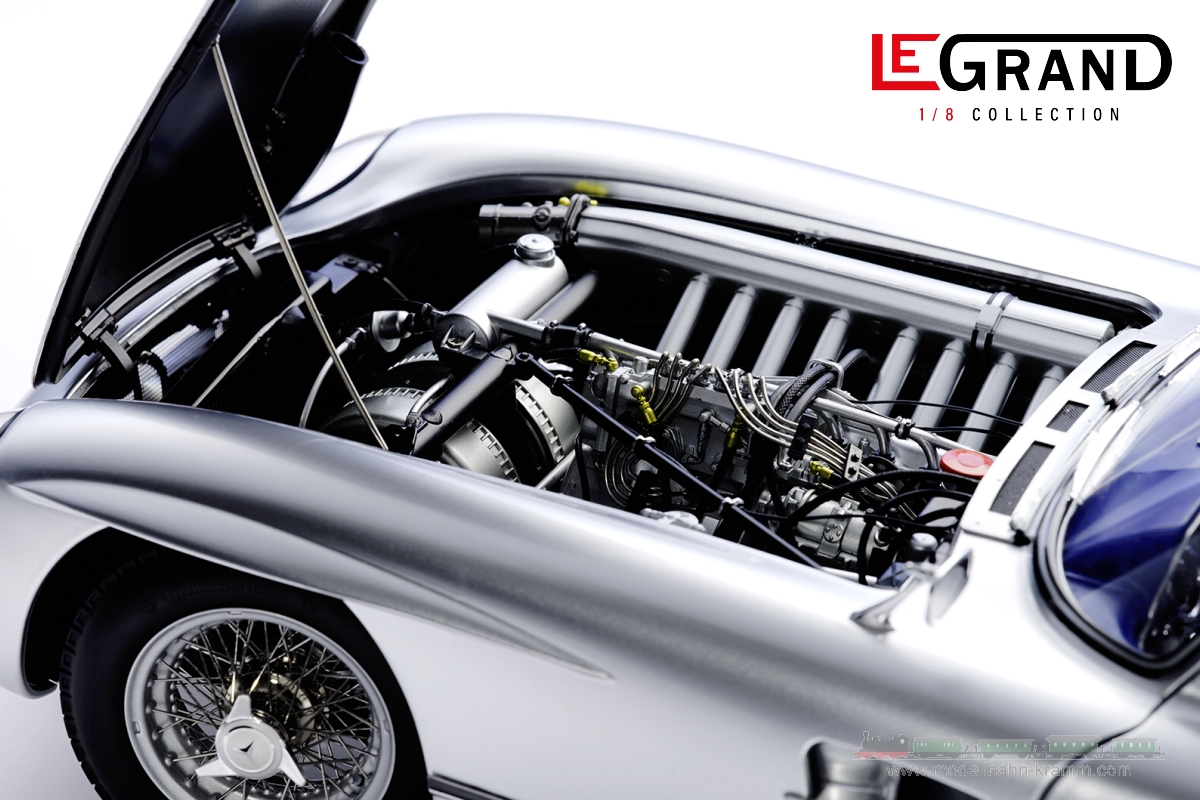

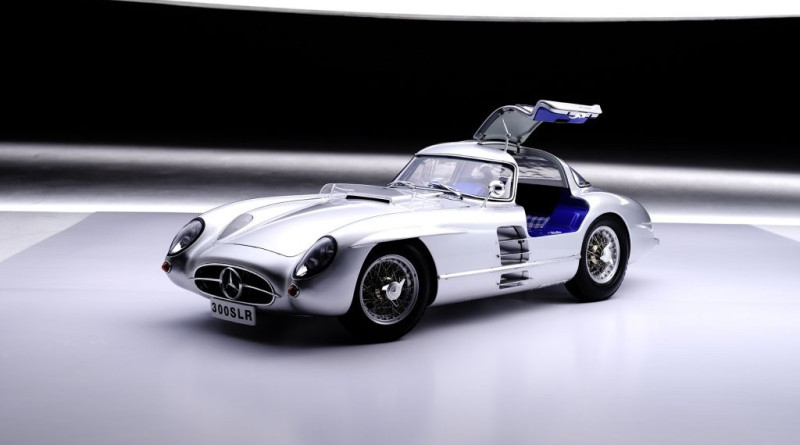

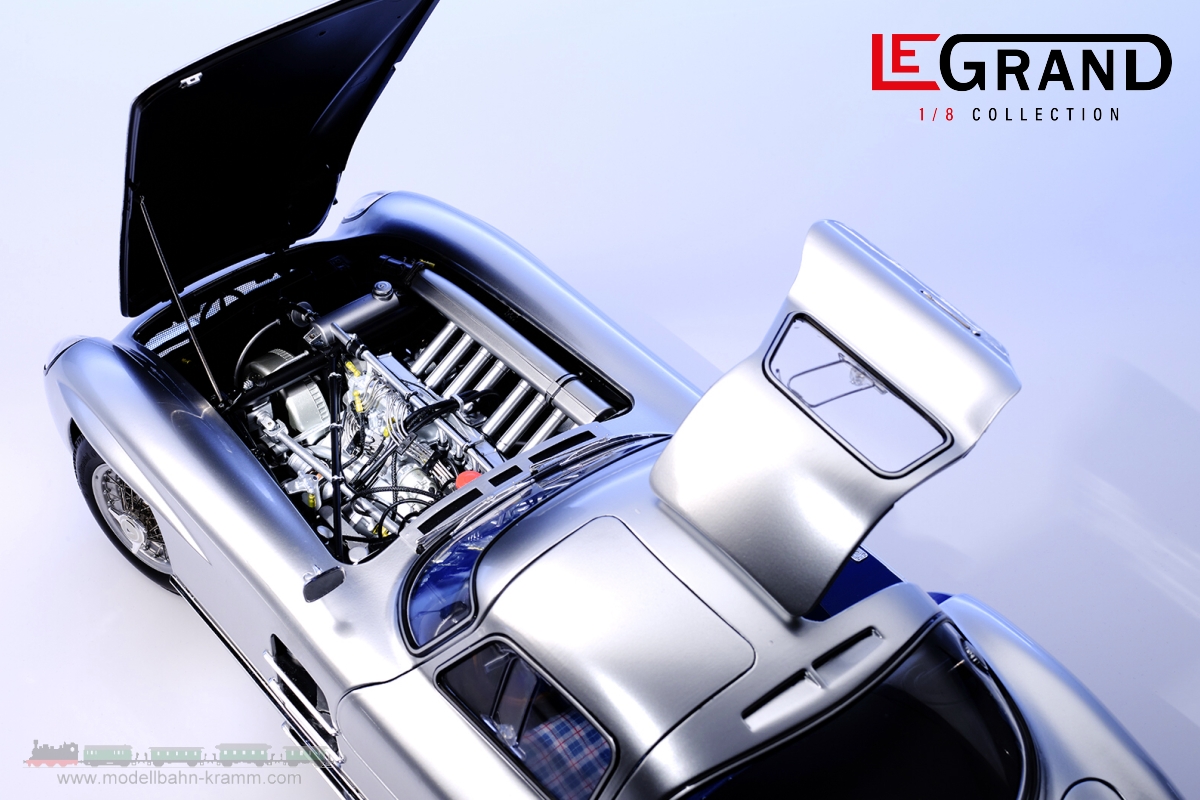

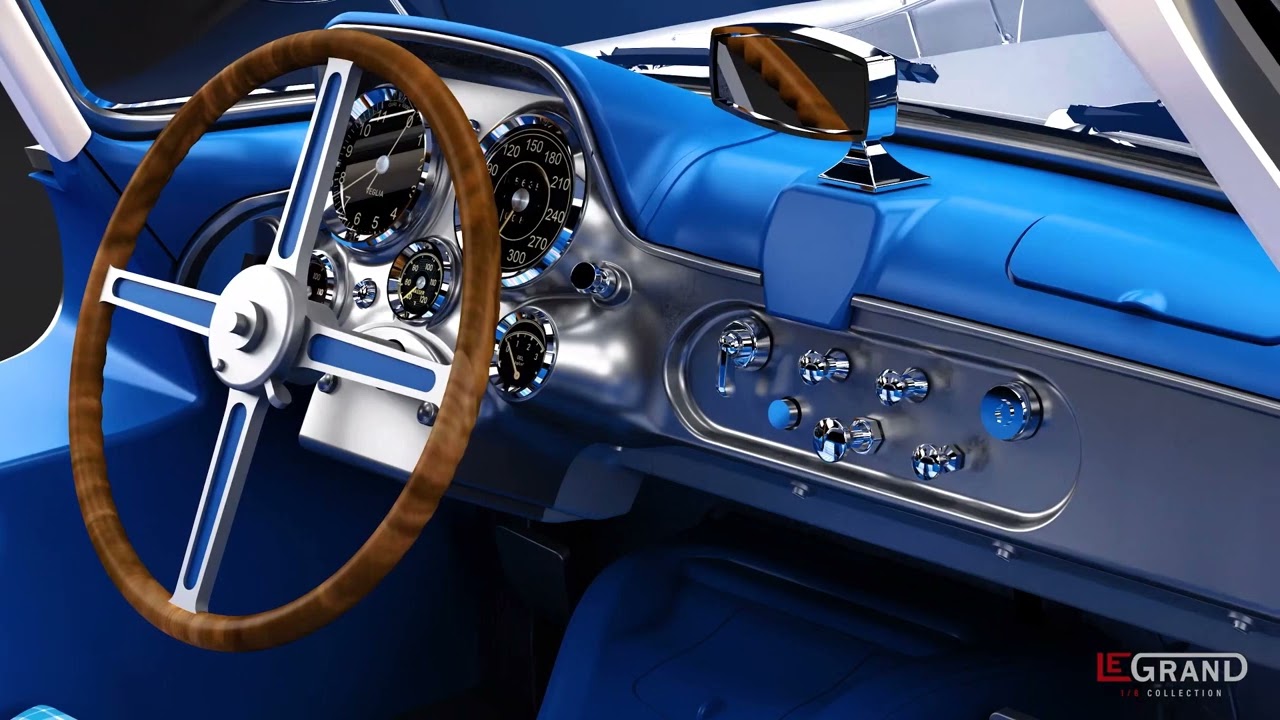

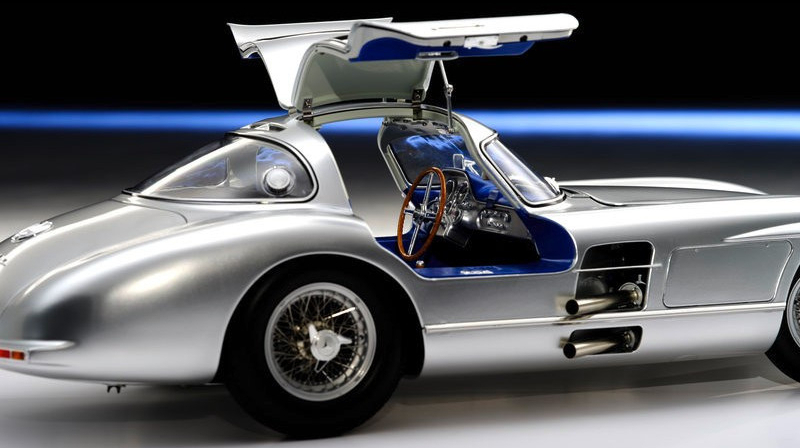

La maquette montée et peinte

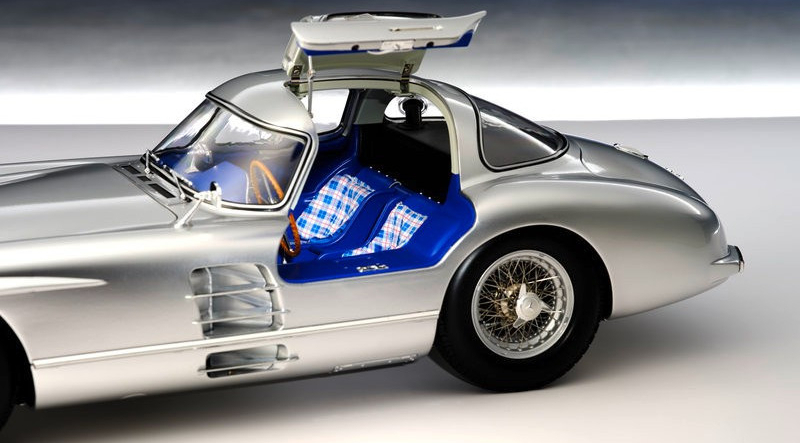

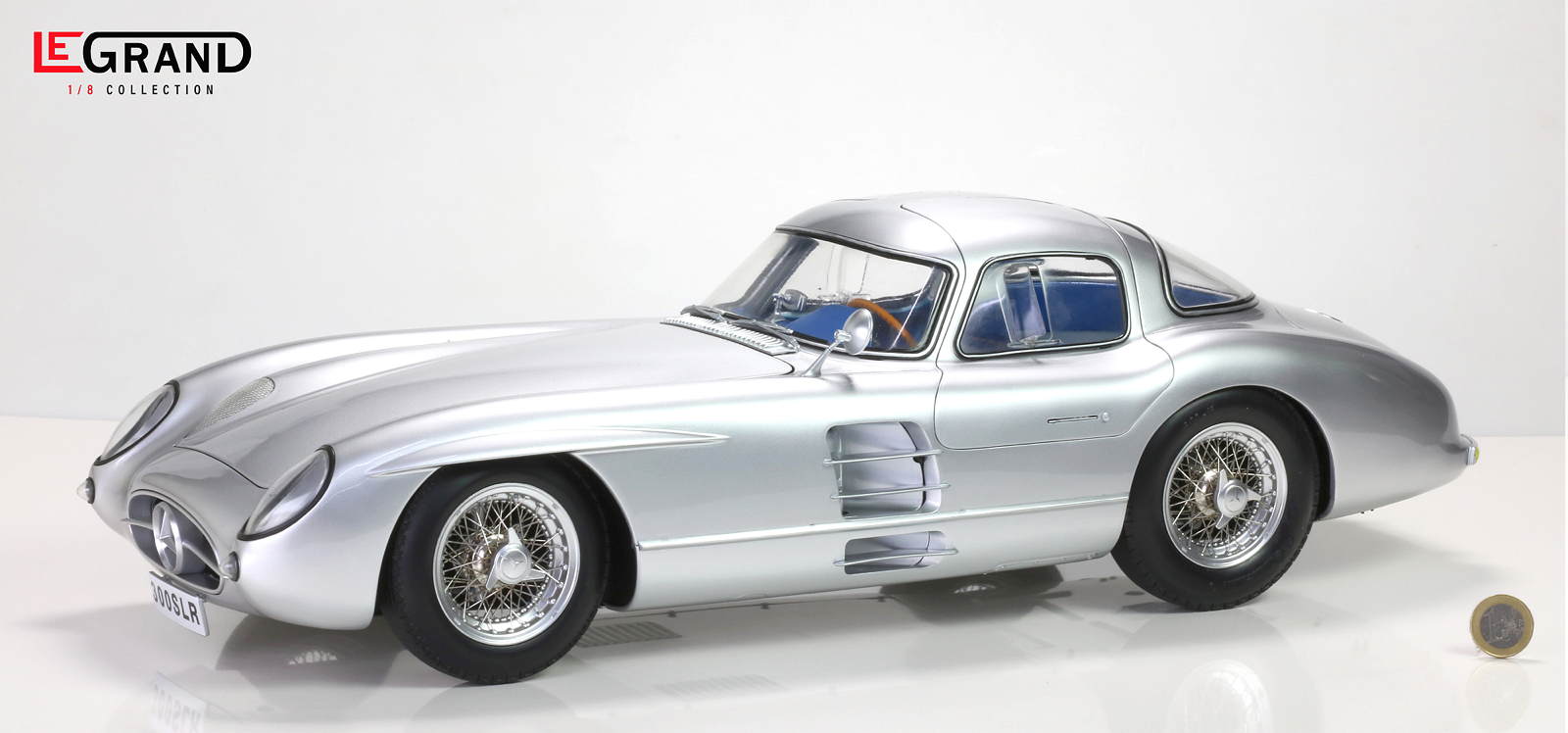

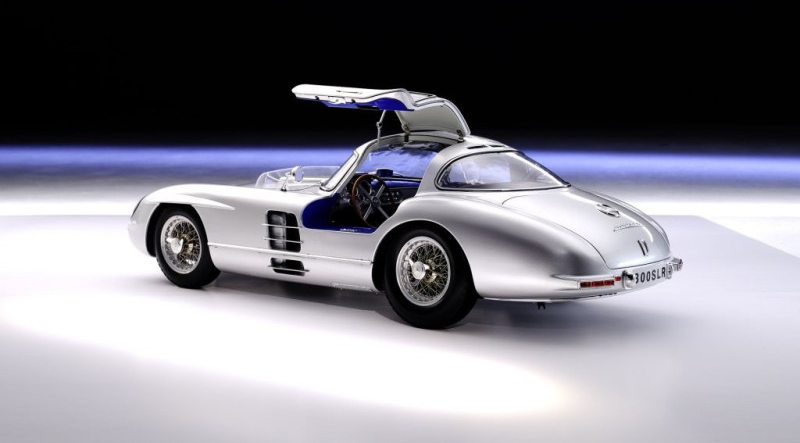

la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte
la maquette montée et peinte

Achat

Vous pouvez le trouver pour l'instant sur :

Remarque : Les prix et la disponibilité ne sont donnés qu’à titre indicatif.
