Great Wall Hobby L3501 Nebelwerfer 41
German Towed Rocket Artillery 150mm au 1/35

28,67 €

Kit superbement détaillé et recommandé pour les constructeurs expérimentés.

Le kit comprend :

• les pièces pour la construction d'un lance-roquettes,
• 2 frettes photogravées,
• 6 tubes en laiton,
• 2 roues en résine,
• instructions en anglais.

Sommaire

1. Le modèle à l'échelle
   1. Caractéristiques
   2. Le contenu de la boîte
   3. Le guide des couleurs et des peintures
   4. La notice
   5. Le modèle terminé non peint
   6. Review par Terry Ashley
   7. Achat

Caractéristiques

Fabriqué par	GREAT WALL HOBBY
Echelle	1/35
Genre	Accessoires
Matériau	Plastique injecté

Le contenu de la boîte

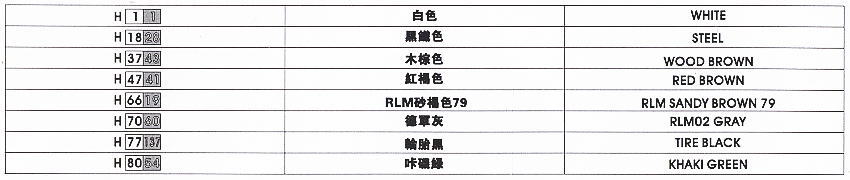

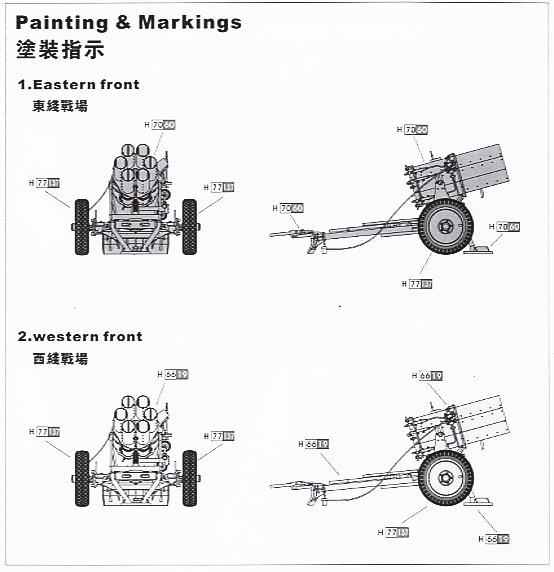

Le guide des couleurs et des peintures

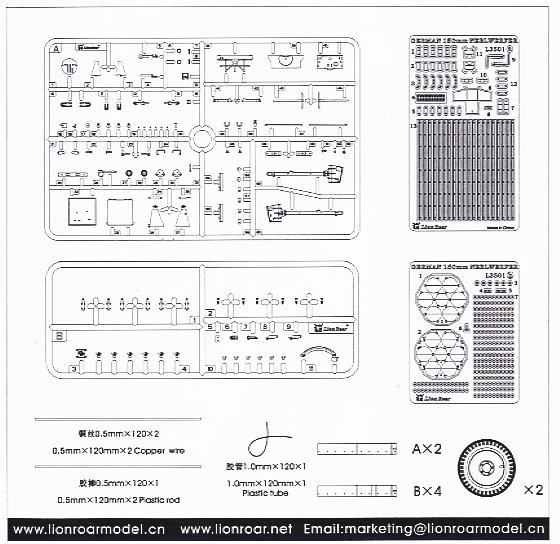

La notice

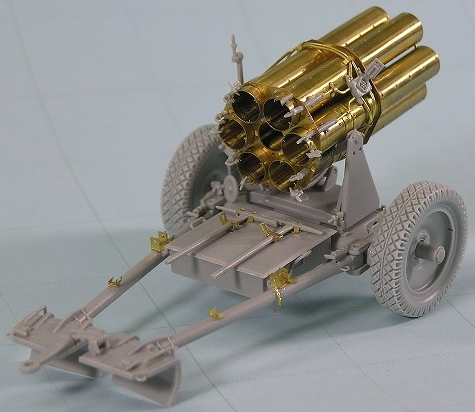

Le modèle terminé non peint

Review par Terry Ashley

Introduction

Lion Roar a commencé à produire des kits multimédias complets avec 2 kits de 150mm Nebewerfer 41 (kit #L3501) et 210mm Nebelwerfer 42 (kit #L3503) et en même temps sorti des ensembles complémentaires avec 6 Rockets Nebelwerfer 150mm en métal (kit #L3502) et 5 fusées Nebelwerfer en métal de 210mm (kit #L3504) qui vous permettent d'acheter le kit Nebelwerfer et autant d'ensembles de fusées séparés que vous en avez besoin.

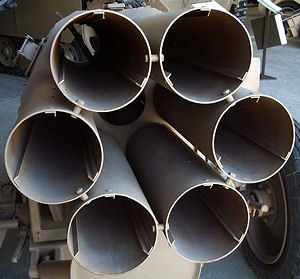

Le Nebelwerfer 41 était une pièce d'artillerie de lancement de roquettes avec six barils, chacun tirant un Wurfgranate 41 de 75 livres de 150 mm (grenade à roquette) à une portée d'environ 6800 mètres (environ 4,2 miles).
Le Nebelwerfer 41 a utilisé un chariot et des roues modifiés du canon antichar léger PaK 35/36 de 3,7 cm pour faciliter la production.

La première chose à clarifier avec ce kit est que ce n'est pas pour le maquettiste timide ou inexpérimenté car l'assemblage des tubes de fusée en particulier nécessitera du soin et de la patience car les tubes du canon doivent être alignés dans plusieurs directions en même temps. tout en les faisant glisser à travers les grandes plaques de montage gravées, plus d'informations ci-dessous.

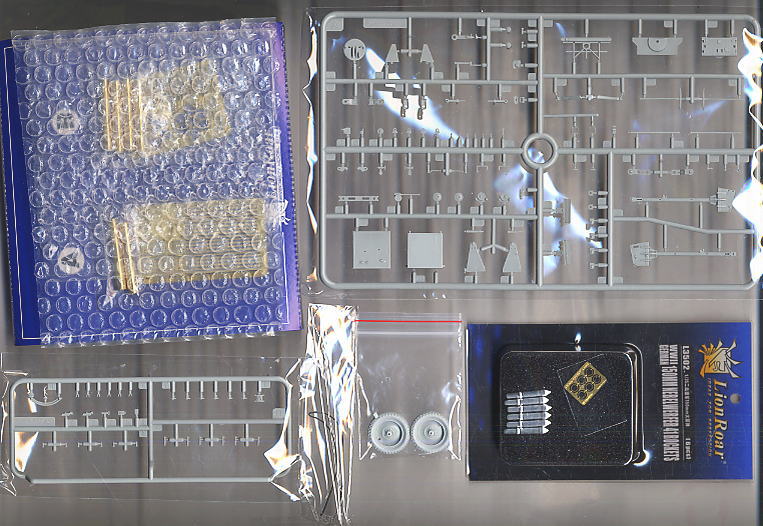

Le kit complet contient :

• 112 pièces en styrène gris clair
• 2 feuilles de photo-découpe
• 6 tubes en laiton formés
• 2 roues en résine

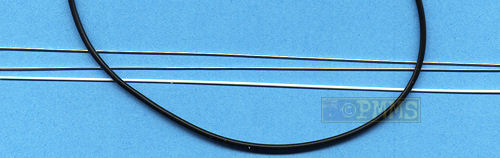

• 2 longueurs de fil plastique
• 1 longueur de tige en plastique
• 1 longueur de tube en plastique flexible

La qualité des pièces en plastique est excellente avec des détails propres et bien définis sans aucun flash apparent et seulement quelques marques d'épingle les plus cachées après l'assemblage, les pièces étant à égalité avec les autres kits en plastique traditionnels d'aujourd'hui. Il existe également de nombreuses pièces très fines qui nécessiteront des précautions lors du retrait des carottes et lors de l'assemblage.

Les roues en résine sont également moulées proprement avec des détails bien définis et seulement deux petits blocs de coulée à retirer, tandis que les pièces métalliques sont de la même excellente qualité que celle des précédents ensembles Lion Roar.

Barillets de roquettes

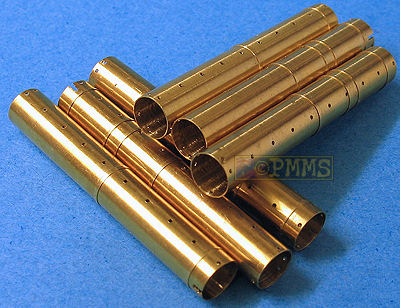

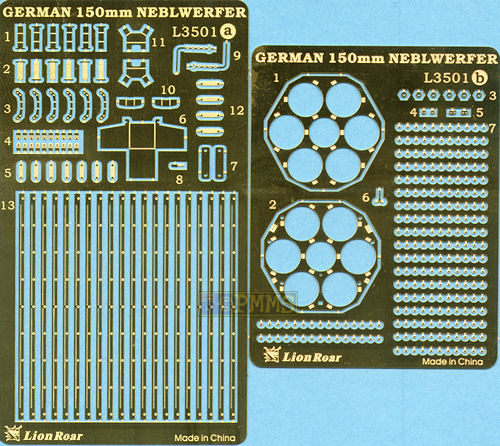

Les 6 tubes cylindriques en laiton ne sont pas seulement des morceaux de tube en laiton, mais ont formé des arêtes autour d'eux pour localiser les plaques de montage et des rangées de trous fins indiquant la position des rails internes qui sont fournis sous forme de pièces fines gravées séparées. Ces rails doivent être pliés à angle droit et pour faciliter cela, il y a en fait de fines fentes au milieu du rail avec seulement 3 petites jointures à plier, ce qui facilite le travail, mais l'utilisation d'un outil de pliage gravé de bonne qualité sera toujours conseillée.

Une fois que les 3 rails par canon ont été pliés, ils doivent être collés à l'intérieur des tubes alignés avec les rangées de trous fins, puis les petites têtes de rivets gravées collées sur l'extérieur de chaque trou de repérage pour former les rivets. Ces rivets sont extrêmement petits et il faudra évidemment faire attention lors du retrait des frettes et de l'ajout aux tubes pour s'assurer qu'ils sont tous alignés uniformément.

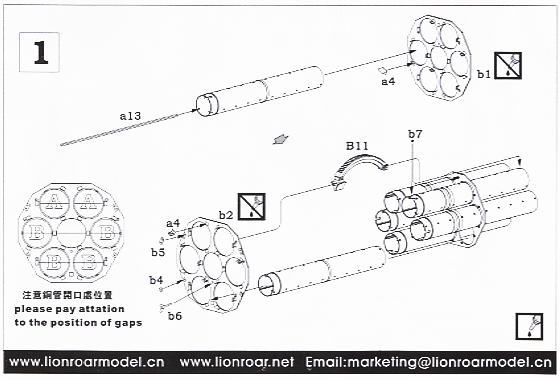

Les barillets sont ensuite montés à travers les 2 grandes plaques montées et ces plaques ont de petites indentations pour recevoir de petits raccords gravés supplémentaires et doivent également être alignées correctement car elles ne sont pas symétriques avec les instructions vous donnant un schéma montrant le bon alignement.

La prochaine chose à noter est qu'il existe 2 types de barillets différents avec les 2 barillets supérieurs ayant des caractéristiques légèrement différentes, puis les 4 inférieurs et encore une fois, vous devez prendre soin de les mettre dans la bonne position et une étude minutieuse des instructions sera nécessaire.

Lors du montage des barillets à travers les 2 plaques de montage, des précautions sont nécessaires car ils peuvent se tordre sur leur axe et vous devez vérifier l'alignement dans différentes directions pour vous assurer qu'ils sont uniformes, en plus du fait qu'il y a 5 petits rivets de fixation entre les extrémités des barillets pour les maintenir en place. De petits trous de positionnement sont inclus dans les tubes du canon pour ces rivets que vous devez également aligner correctement en même temps que le montage à travers les plaques de montage. La fine tige en plastique fournie est utilisée pour les 5 rivets afin que vous n'ayez pas à être trop précis lors de la coupe à la longueur car vous pouvez la couper plus tard.

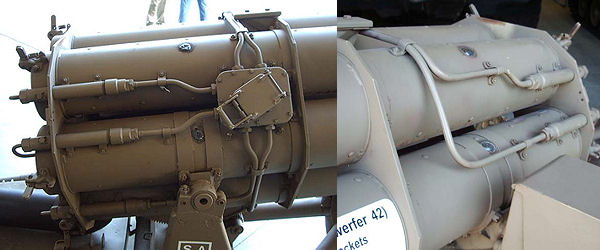

Aux canons sont ajoutés de nombreuses pièces en plastique fines pour les percuteurs (électriques) et les supports et le fil mince est utilisé pour le câblage blindé des supports de percuteur à la boîte de jonction joliment détaillée montée sur le côté droit de l'ensemble canon.

Les instructions donnent quelques schémas montrant les emplacements de câblage et une étude minutieuse des schémas sera nécessaire et se référer à des images de référence supplémentaires serait utile pour les mettre dans les bonnes positions. Le volume Allied & Axis répertorié ci-dessous contient de nombreux plans rapprochés du câblage qui devraient répondre à la plupart des questions.

Le berceau de montage du canon est une affaire assez simple qui permet aux canons de s'élever et cela comprend les 2 volants d'élévation et de traverse ainsi que la boîte de visée ajoutée sur le côté gauche du berceau plus le tube en plastique utilisé pour le cordon de tir à distance qui est attaché à une petite boîte de tir.

Tout cela peut sembler assez intimidant, mais avec soin, il s'intégrera dans l'assemblage de barillet Nebelwerfer le plus détaillé disponible aujourd'hui et en vaut la peine.

Le chariot

Le chariot est composé principalement de pièces en plastique et est un assemblage assez simple et direct qui permet aux bras de traînée d'être positionnés rangés ou évasés et il y a de petites pinces à outils gravées pour les outils pionniers attachés aux bras de traînée.

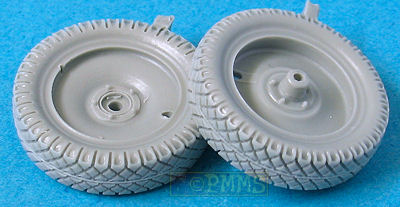

Les roues en résine ont des détails de jante très bien faits des 2 côtés et le dessin de la bande de roulement est également très bien défini et bien que ce ne soit pas le modèle de bande de roulement le plus courant vu sur de nombreuses photos de canons Nebelwerfers ou de 3,7cm PaK qui utilisent les mêmes roues, c'est l'un des divers types de bande de roulement utilisés.

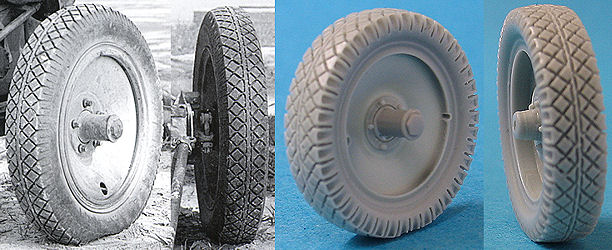

En comparant les roues en résine aux photos, les détails des jantes semblent corrects avec le petit trou de jante et le retrait de la tige de valve, mais le dessin de la bande de roulement est trop large et trop carré à l'épaule, ce qui donne une apparence générale des roues trop larges.

Marquages

Il n'y a pas de marquage réel inclus seulement 2 options de peinture, 1 en gris foncé pour le front de l'Est et 1 en jaune foncé pour le front de l'Ouest, mais vous pouvez essentiellement peindre le modèle pour les scénarios de guerre précoces ou ultérieurs.

Instructions

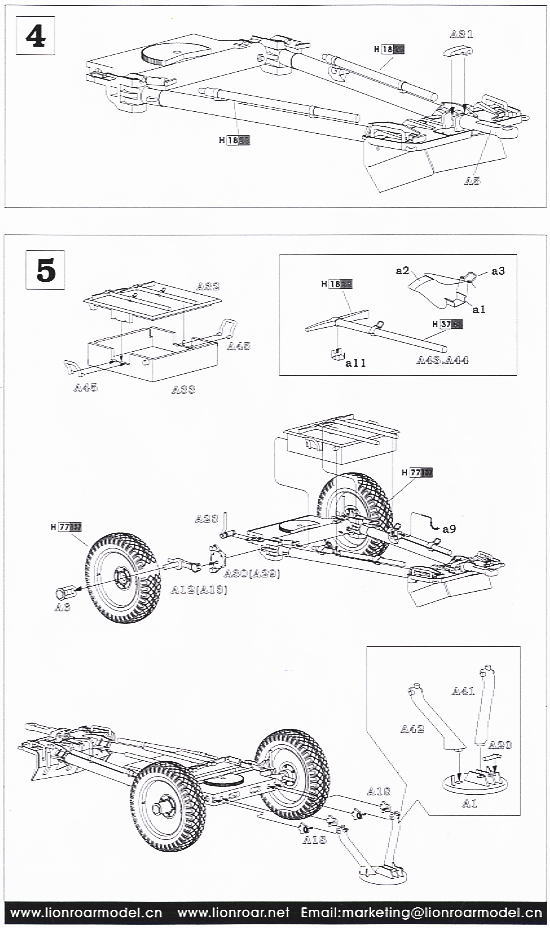

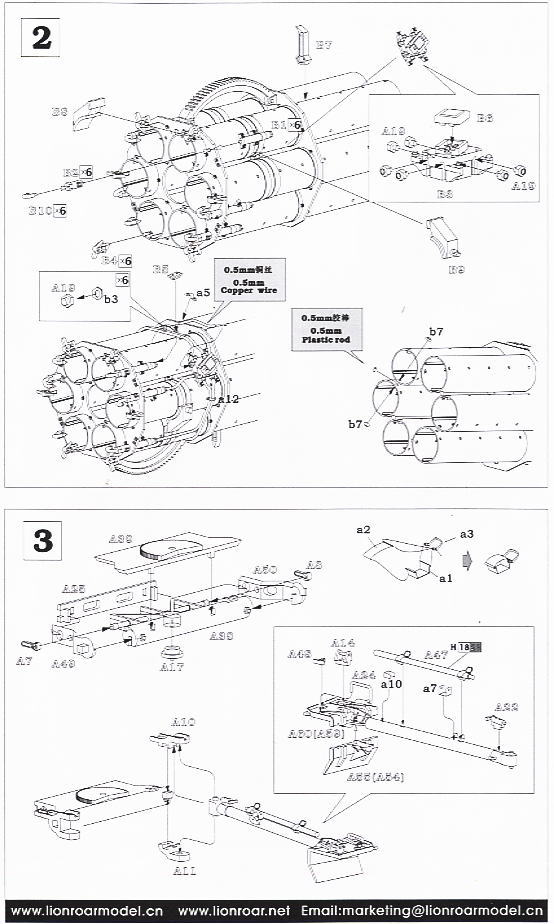

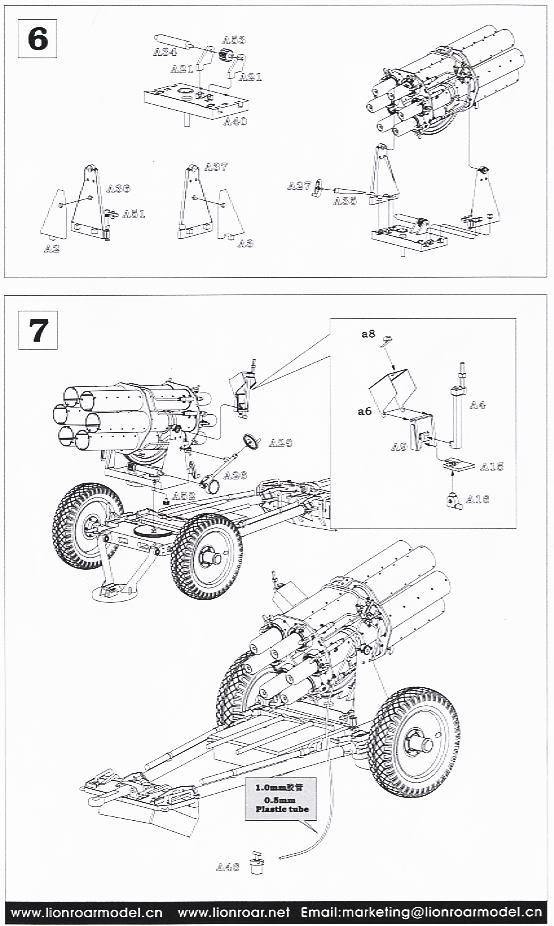

Ceux-ci sont dans les dessins de vue explosés conventionnels et sont aussi clairs que vous trouverez dans la plupart des kits principaux, mais bien-sûr une étude minutieuse avant de commencer sera un avantage en particulier avec l’assemblage du canon. Le seul domaine où des informations supplémentaires seraient utiles est le placement du câblage, mais à part cela, il ne devrait pas y avoir de problèmes réels.

Conclusion

Il s'agit d'un kit superbement détaillé du Nebelwerfer 41 avec les pièces en laiton pour l'assemblage du canon compliqué produisant le kit le plus détaillé encore disponible du Nebelwerfer, mais nécessitera un certain soin pendant la construction pour que tout soit aligné correctement.

Le seul problème mineur étant le motif de la bande de roulement de la roue large, mais à part cela, c'est l'un des kits les plus complets disponibles, mais ce n'est pas pour le constructeur inexpérimenté.

Hautement recommandé 8/10

Références

Sur le net : galerie de 20 photos du Nebelwerfer 41 de 15cm, de Vladimir Yakubov (photos du modèle dans la réalité)

Review du site Web PMMS, Perth Military Modelling Site
